Beschrijving
Magneetspoel, stator, spanningsregelaar en pakking voor Yamaha XT 600 NH 43F 1984-1986
Functies:
De set bestaat uit een stator, gelijkrichterregelaar en pakking.
Voldoet aan of overtreft OEM-kwaliteit, directe vervanging voor uw originele unit.
Past perfect en is klaar voor installatie.
Gebruik altijd een kit bij het monteren van de pakkingbus.
Instructies zijn NIET inbegrepen.
Aandacht:
Een van de meest voorkomende redenen waarom een stator kapotgaat, is een kapotte regelaar. Hierdoor brandt de stator binnen de kortste keren door.
Wij adviseren u daarom dringend om beide onderdelen te vervangen.
Technisch aangepaste stators zijn van vervanging uitgesloten.
Functies:
Conditie: 100% gloednieuwe aftermarketonderdelen
Type: Stator- en regelaarset
overige specificaties:

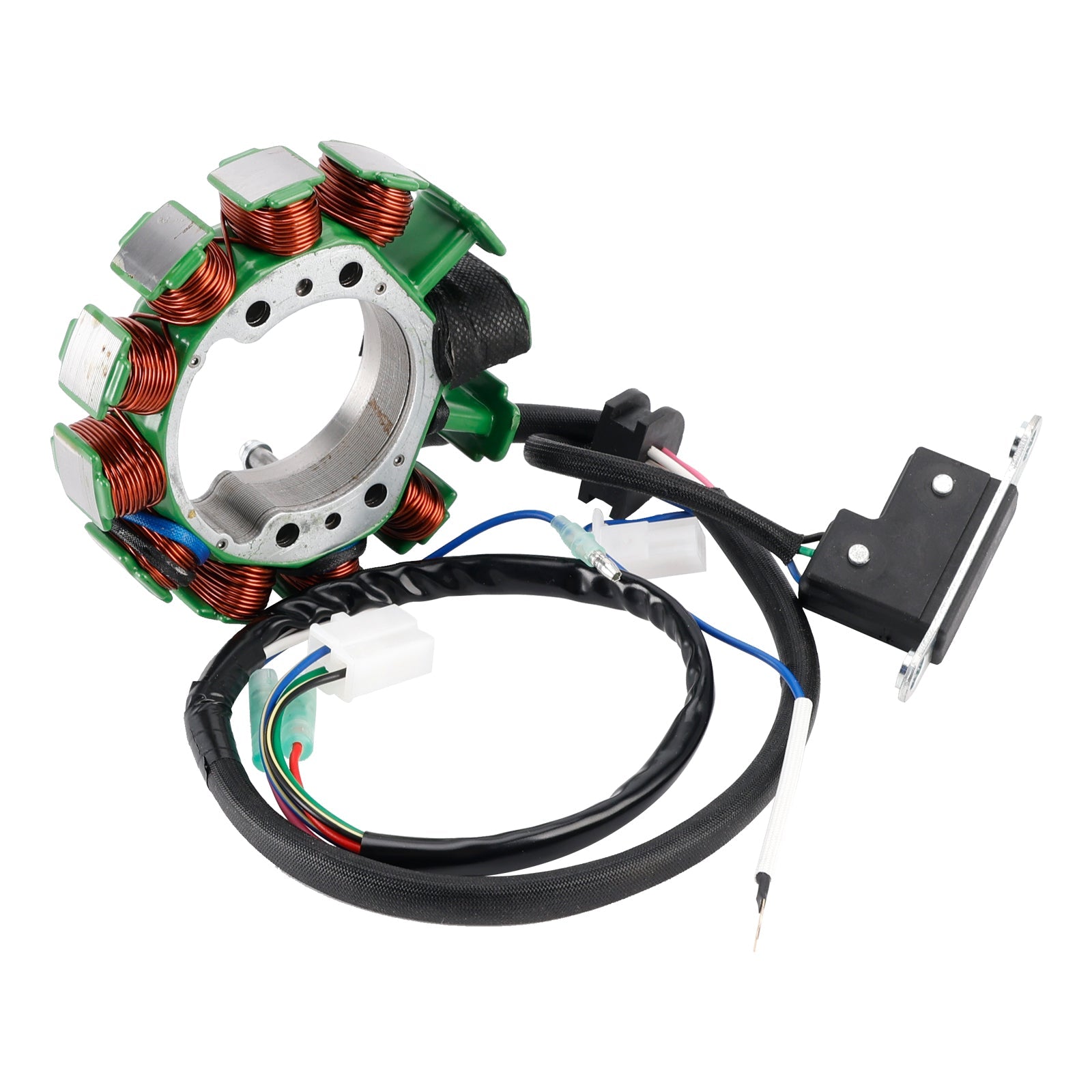

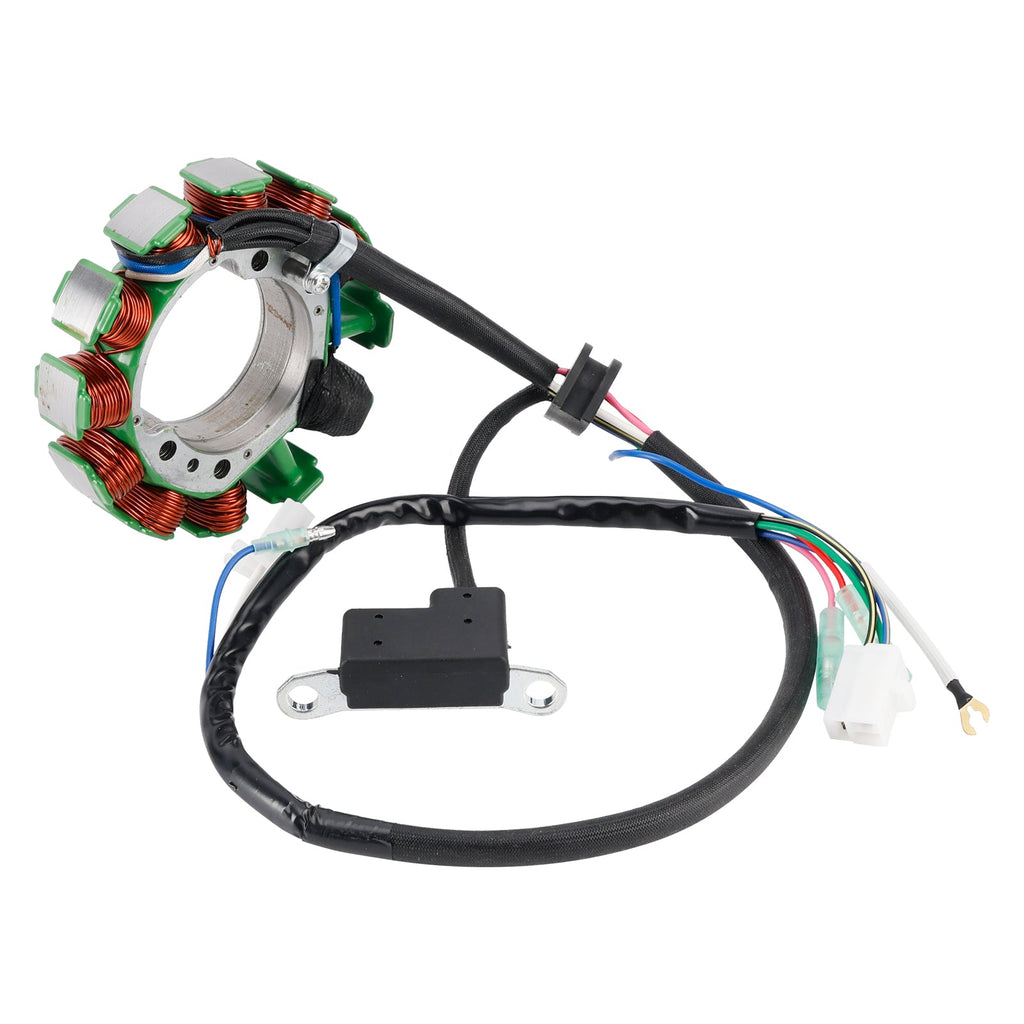

Stator
Aantal threads: 7

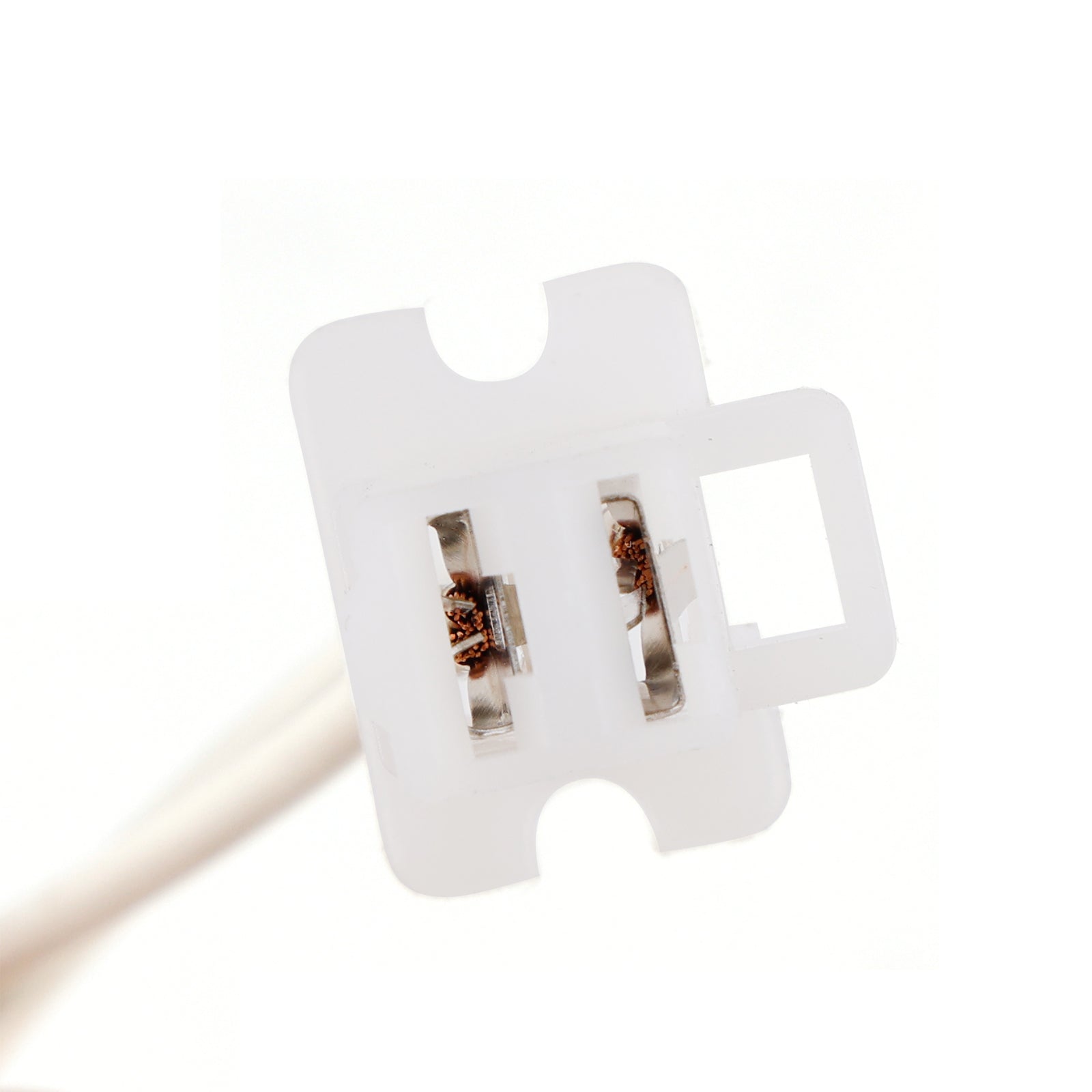

Aantal stopcontacten: 4

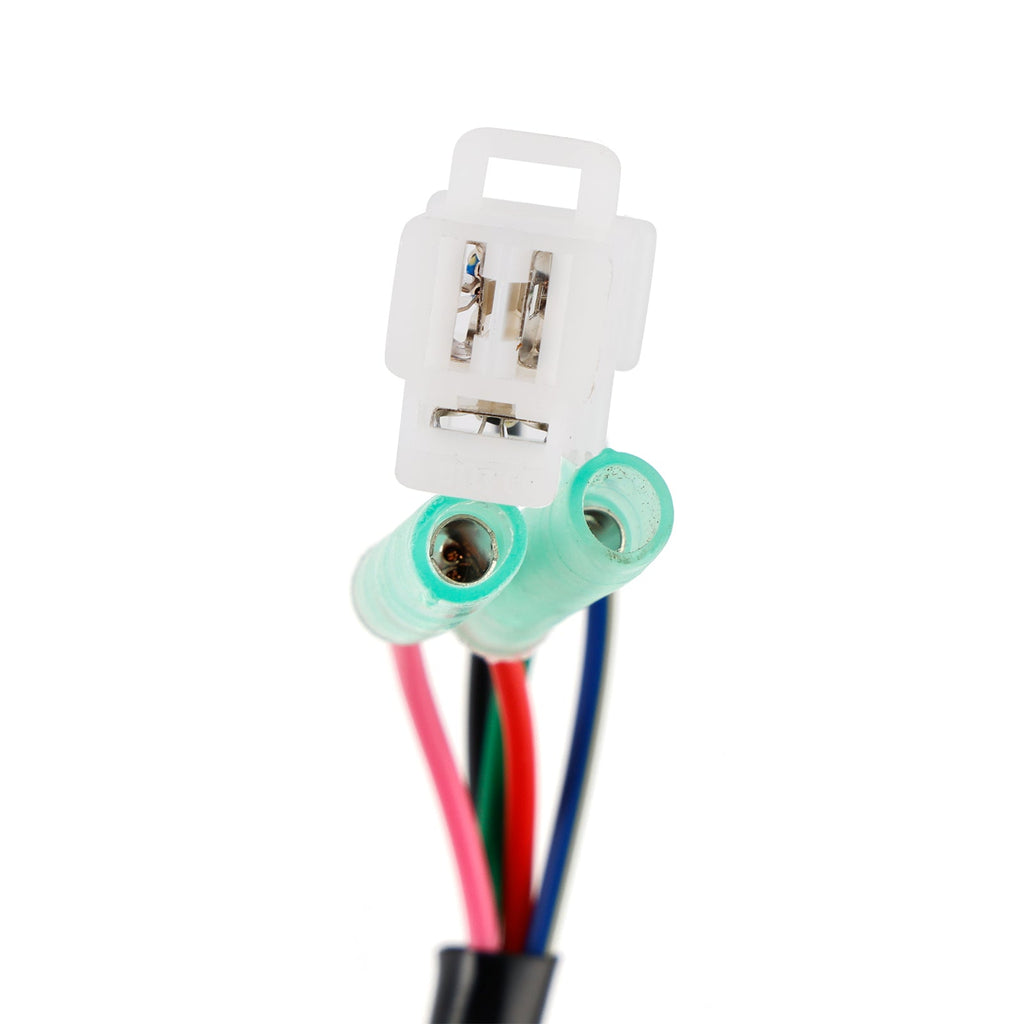

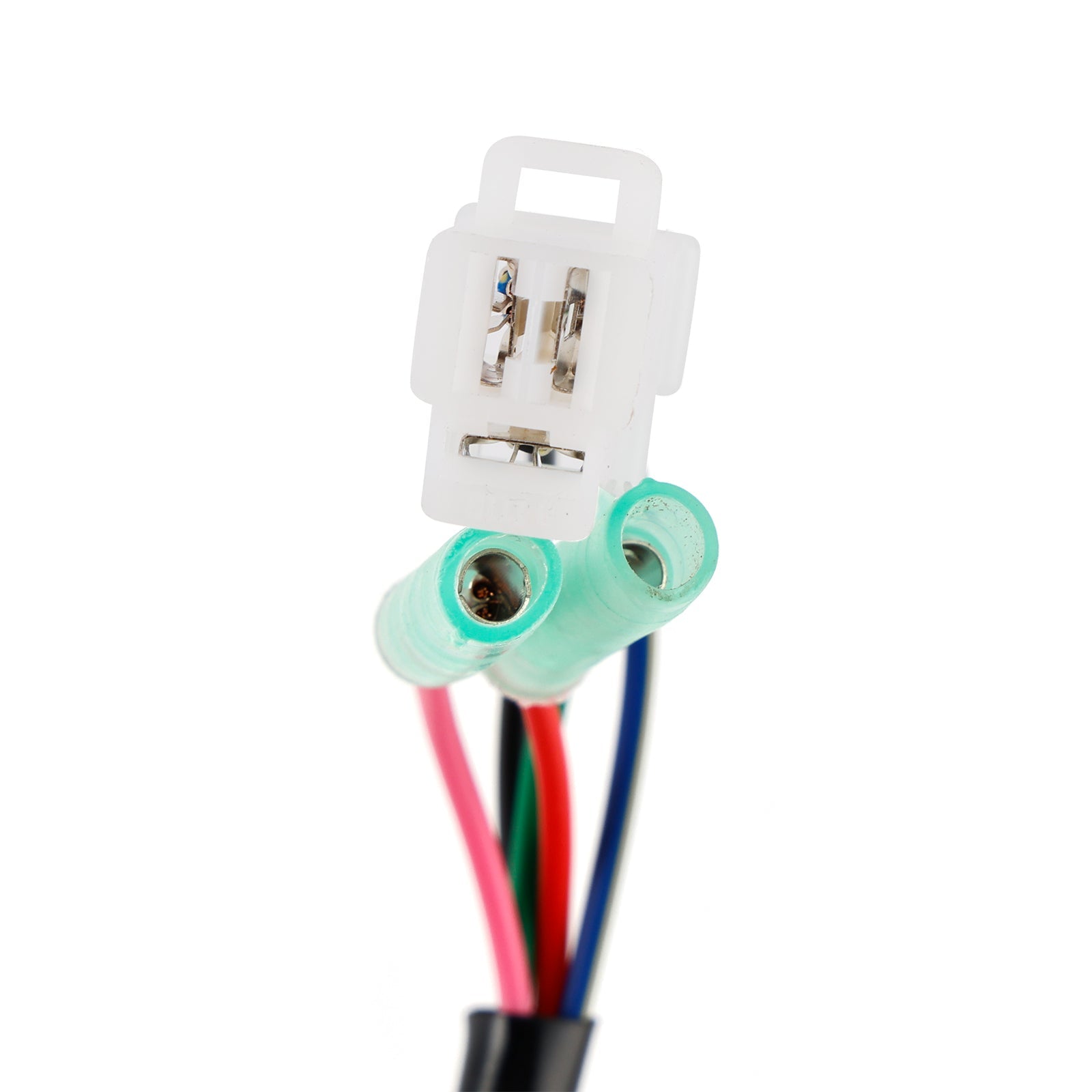

Aantal pinnen: 1 + 1 + 3 + 2
Aantal montagegaten: 4
Aantal palen: 12
Buitendiameter: 115 mm
Binnendiameter: 54 mm

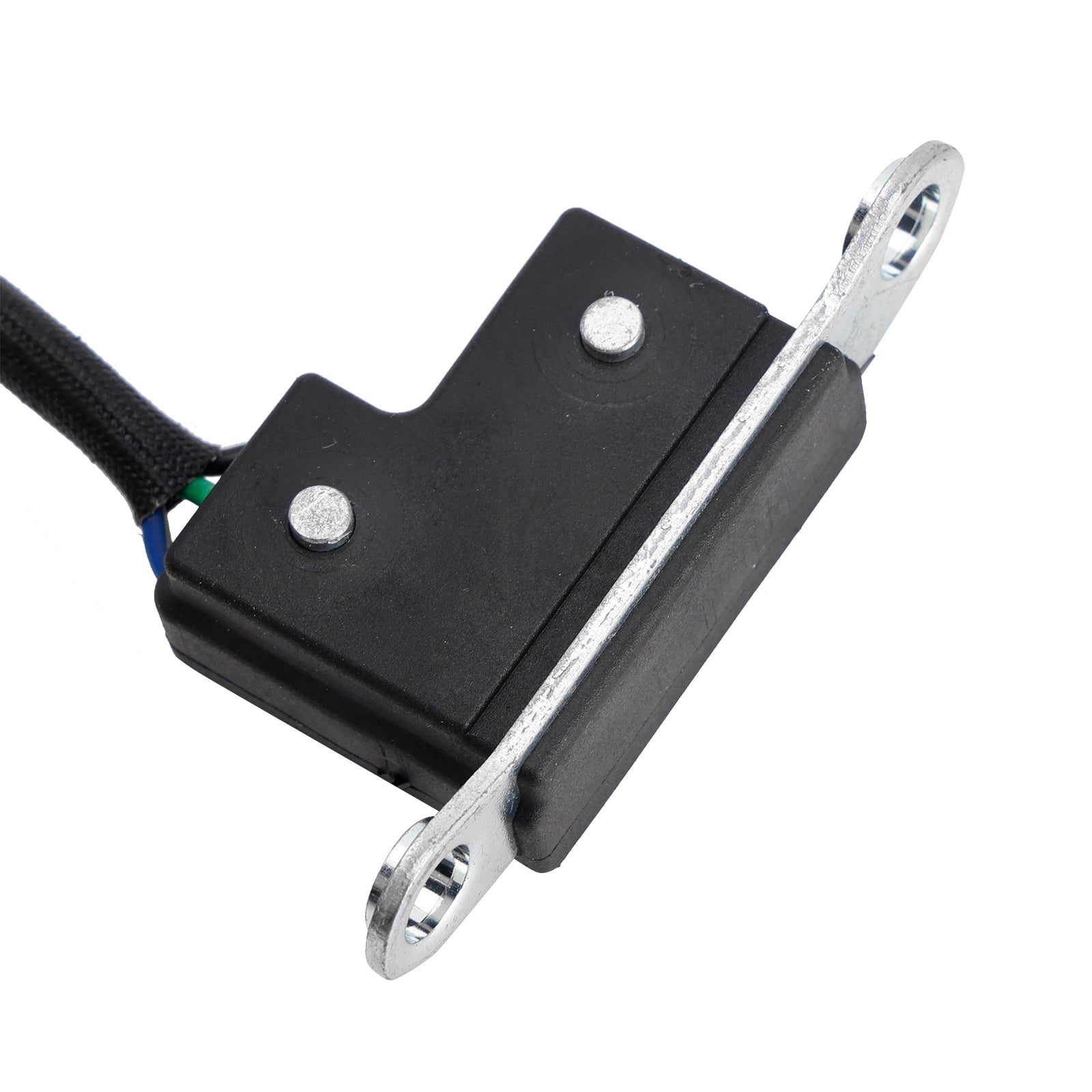

Inclusief ophaalpulsarspoel.

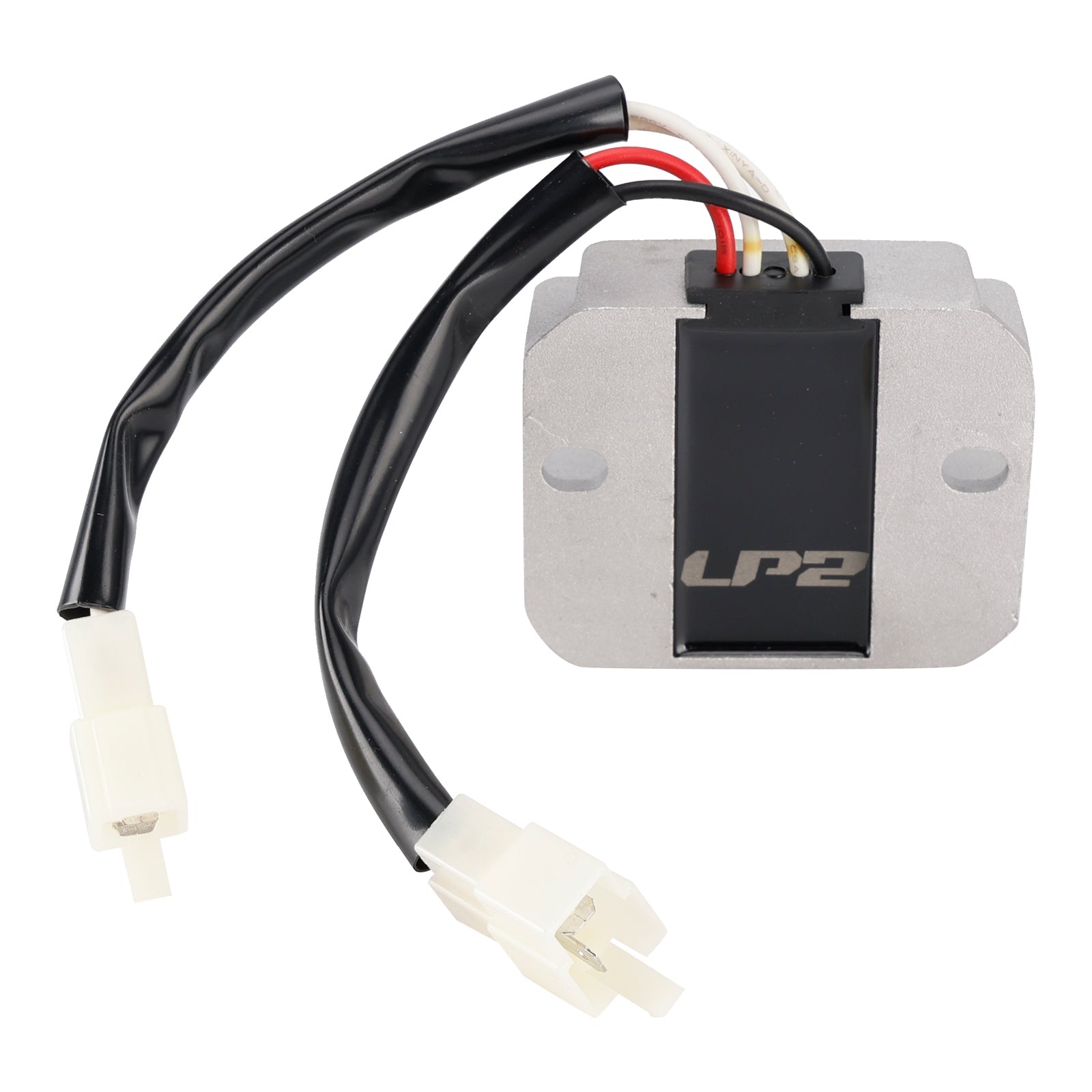

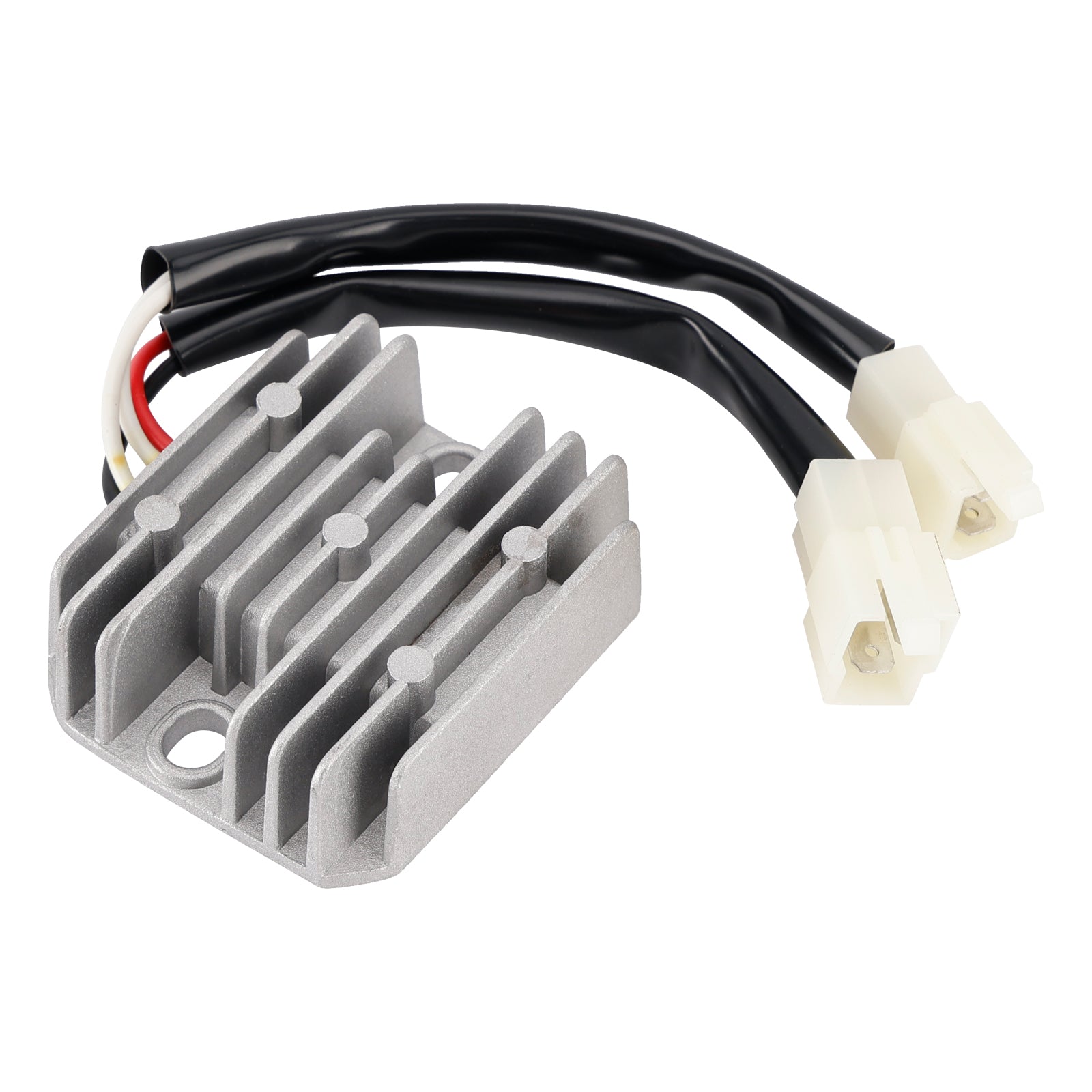

Regelaar
Aantal threads: 4

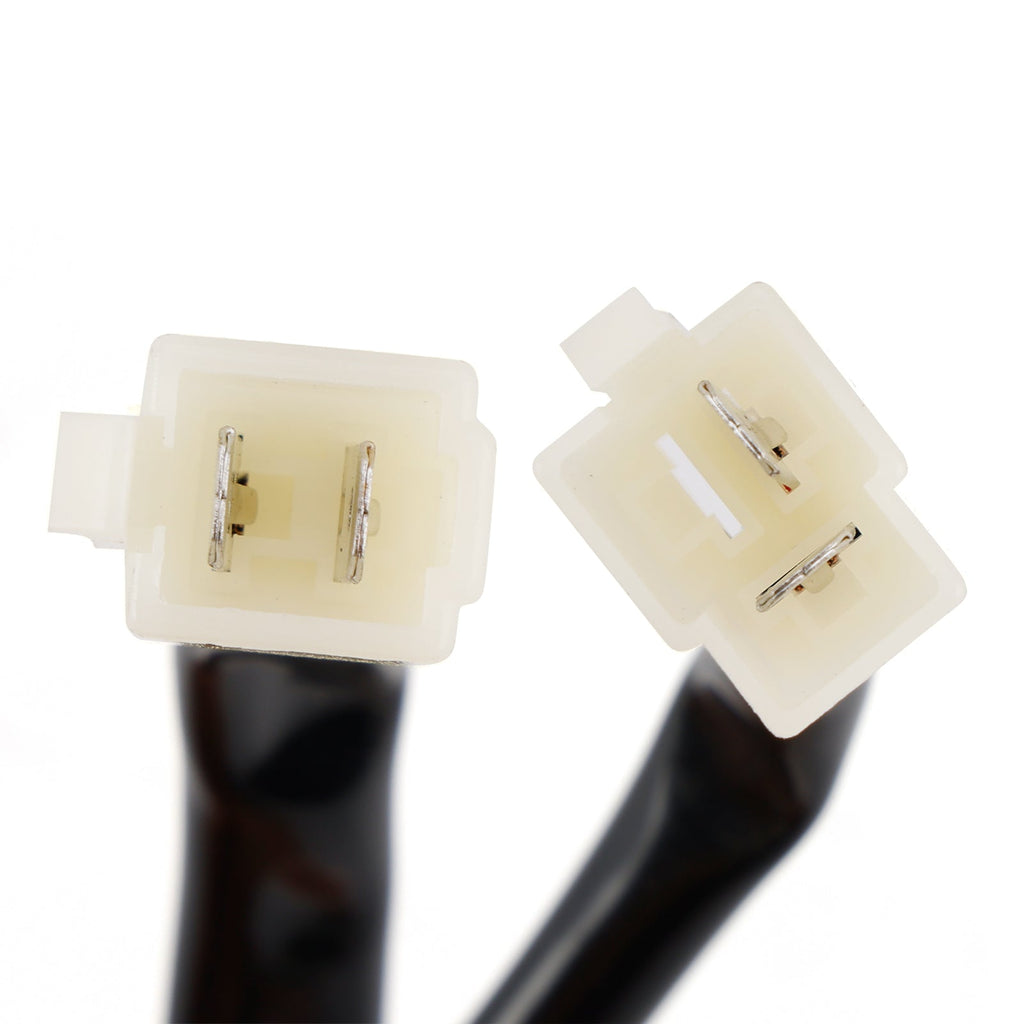

Aantal stopcontacten: 2
Aantal pinnen: 2 + 2
Bedradingsschema:
Wit - Power Coil
Wit - Power Coil
Rood - Batterij (+)
Zwart - GND
Vergelijk het aantal pinnen en stekkers met het oude onderdeel voordat u tot aankoop overgaat.
Reserveonderdeelnummer:
Statorassemblage: 34L-81410-51
Gelijkrichter, regelaar: 34L-81960-A0

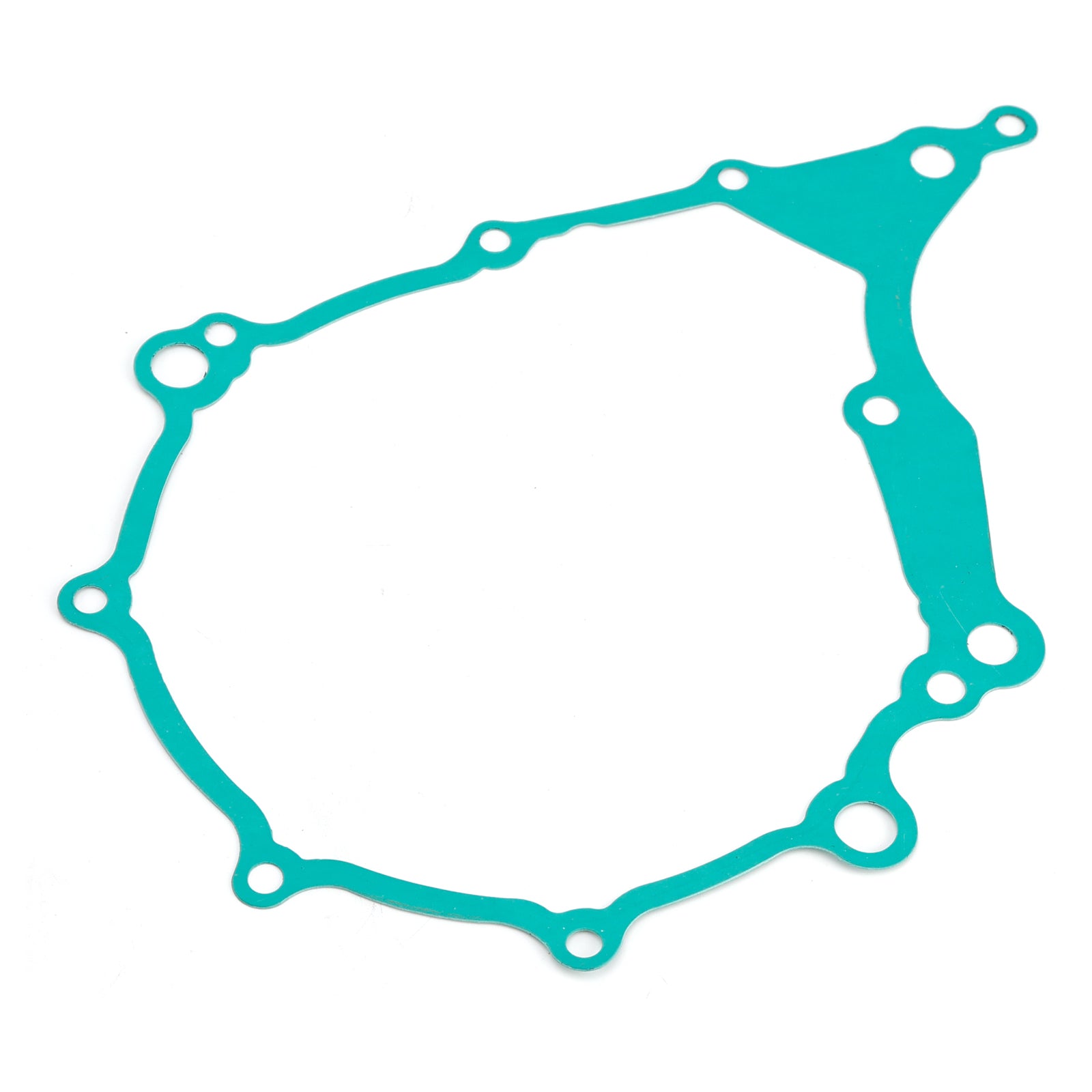

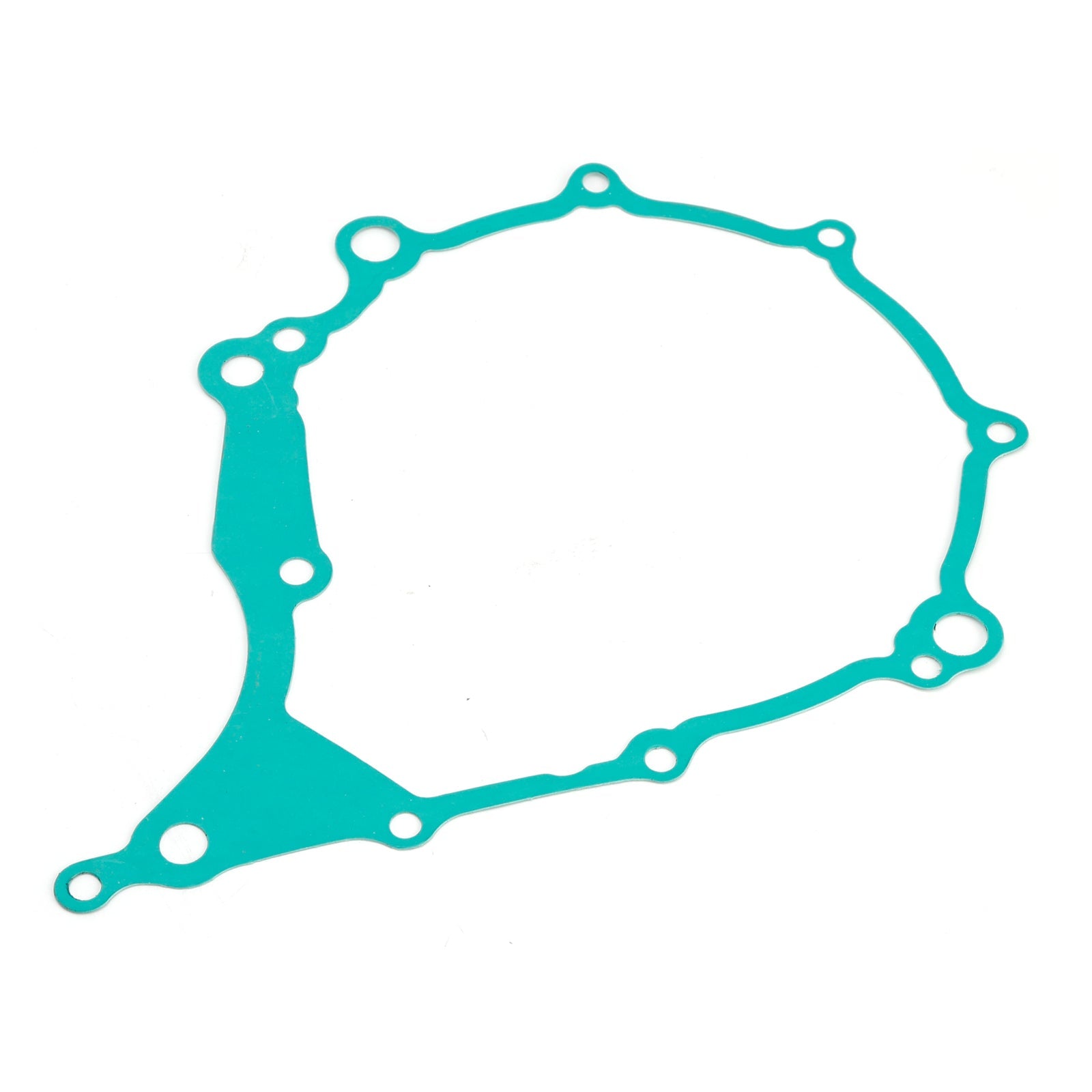

Pakking, generatordeksel: 5Y1-15451-01, 3SW-15451-00
(Vergelijk altijd de onderdeelnummers met uw onderdeeltekeningen en maak op de juiste manier kruisverwijzingen.)
(Dit is GEEN origineel onderdeel. OEM-onderdeelnummers zijn alleen opgenomen ter identificatie en om het producttype te vergelijken.)
Past op merk/model/jaar :
Past op Yamaha XT500 55A 1986
Past op Yamaha XT600L 1984
Past op Yamaha XT600LC 1984
Past op Yamaha XT600N 1985
Past op Yamaha XT600NC 1985
Past op Yamaha XT600SC 1986
Past op Yamaha XT600S 1986
Past op Yamaha XT600 47N 1986
Past op Yamaha XT600 43F 1986
Past op Yamaha XT600N 49H 1986
Past op Yamaha XT600H 43F1986
Past op Yamaha XT600TC 1987
Past op Yamaha XT600T 1987
Past op Yamaha XT600U 1988-1989
Past op Yamaha XT600UC 1988
Past op Yamaha XT600W 1989
Past op Yamaha XT600WC 1989
Alleen geschikt voor Yamaha XT600 43F 49H-modellen (statormaat : 115/54/20 mm) kickstart. NIET voor modellen met elektrische start.
(De compatibiliteitstabel is ALLEEN ter referentie!!!)
(Vergelijk het met uw defecte apparaat en de afbeelding die wij hebben verstrekt om de compatibiliteit te bepalen)

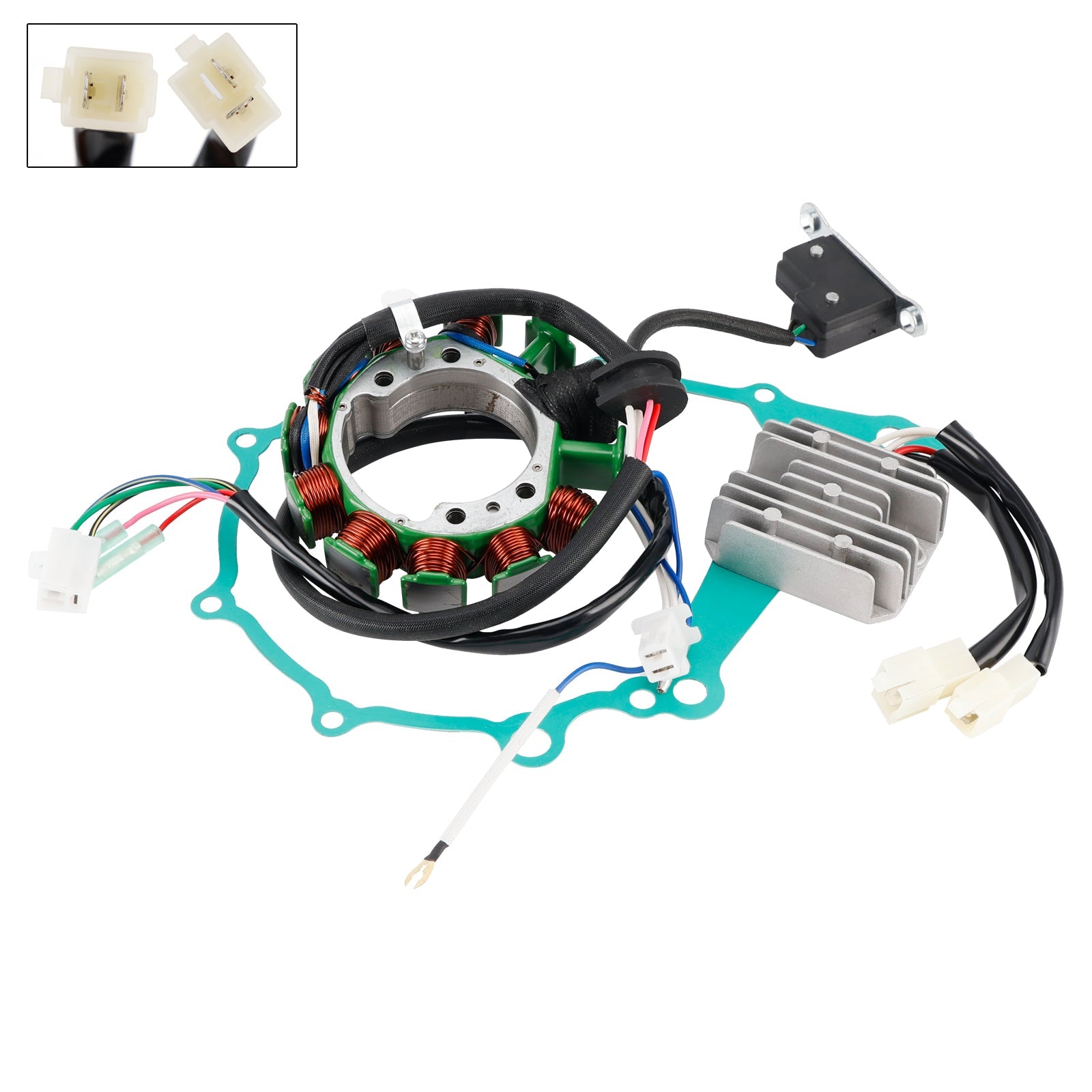

Het pakket bevat:
1 x 115 mm generatorstator
1 x 4-draads spanningsregelaar
1 x carterpakking
(Wordt precies zoals afgebeeld geleverd.)
Opmerking:
Voordat u uw nieuwe statorgelijkrichterregelaar installeert:
Controleer de AC-uitgang van de stator.
Vervang verbrande of gecorrodeerde connectoren op de stator en de regelaar/gelijkrichter.
Controleer en repareer gesmolten bedrading.
Gebruik hittebestendig diëlektrisch vet op alle connectoren.
Het is mogelijk dat onze stator/regelaar een andere draadkleurcode gebruikt dan uw origineel.
Alle draden zijn in de juiste volgorde geïnstalleerd. Wijzig de bedradingsconfiguratie niet.
Deze stator is ontworpen als directe plug-in vervanging en moet als zodanig gebruikt worden.
Gebruik bij het vastschroeven van de stator altijd een borgmiddel.
Als uw stator een opneemspoel heeft, zorg er dan bij de installatie altijd voor dat de luchtspleet correct is.
U krijgt precies wat u op de foto's ziet. Als u twijfelt, kunt u ons artikel gerust vergelijken met uw originele onderdeel.
Het aangeboden product is een accessoire of reserveonderdeel en is derhalve geen origineel product van de autofabrikant.
De naam van de voertuigfabrikant wordt uitsluitend ter informatie verstrekt om te bepalen welk product als accessoire of vervangingsonderdeel wordt aangeboden en om duidelijk te maken op welk voertuig het aangeboden product past.
