Beschrijving
93mm Magneto Stator Spoel + Spanningsregelaar + Pakking Voor Linhai ATV 260 290 300 310 320 400 410 420
Functies:
De set bestaat uit een stator, regelaar-gelijkrichter en pakking.
Voldoet aan of overtreft OEM-kwaliteit, directe vervanging voor uw originele unit.
Past perfect en is direct te installeren.
Gebruik altijd een kit om de pakkingbusafdichting te monteren.
Instructies zijn NIET inbegrepen.
AANDACHT:
Een van de meest voorkomende redenen waarom een stator kapotgaat, is een kapotte regelaar. Hierdoor brandt de stator binnen de kortste keren door.
Wij raden u daarom ten zeerste aan om beide onderdelen te vervangen.
Technisch aangepaste stators zijn uitgesloten van vervanging.
Deze regelaar is niet geschikt voor lithium-ionbatterijen! De batterij of andere elektrische onderdelen kunnen beschadigd raken!
Functies:
Staat: 100% gloednieuwe aftermarketonderdelen
Type: Stator- en regelaarset
overige specificaties:

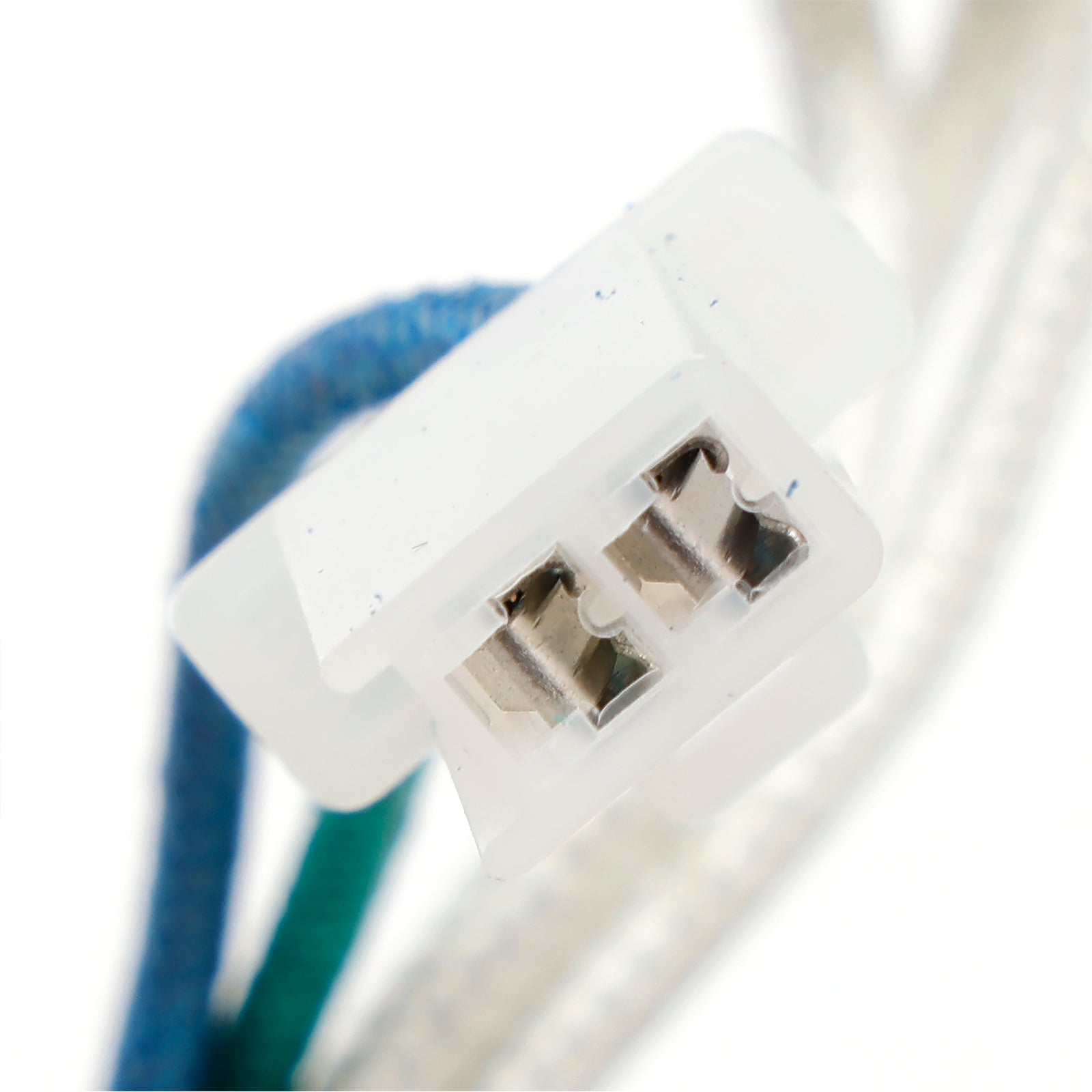

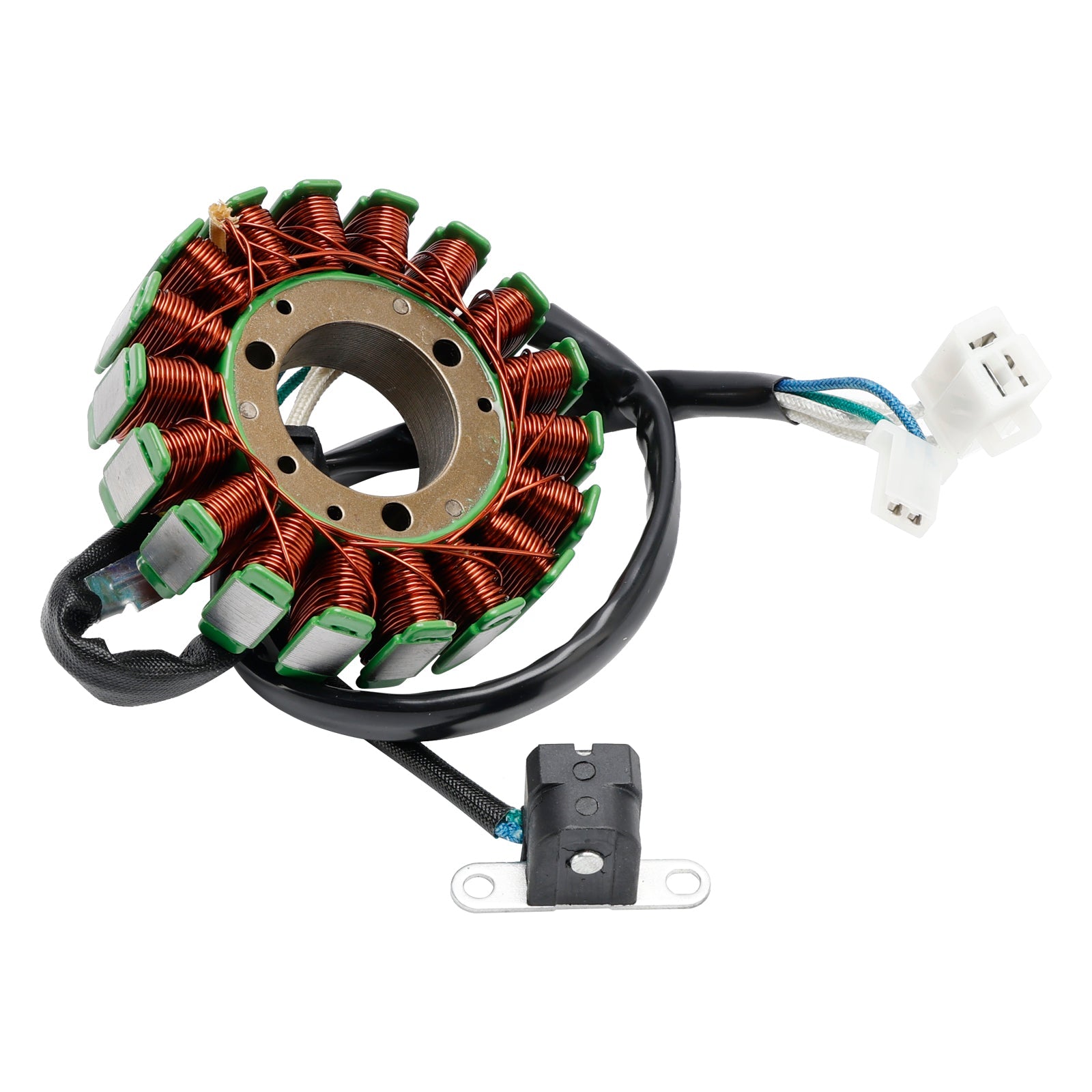

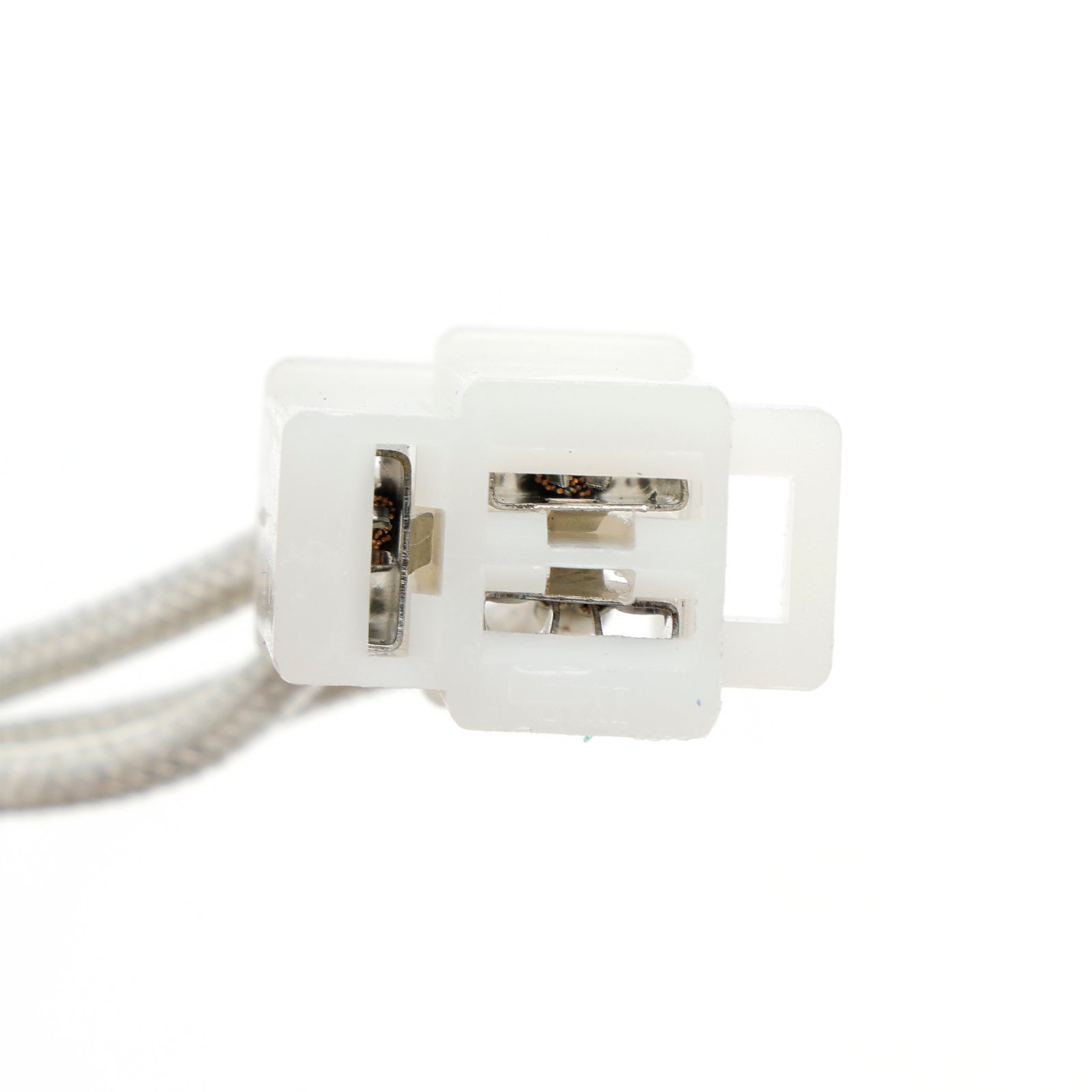

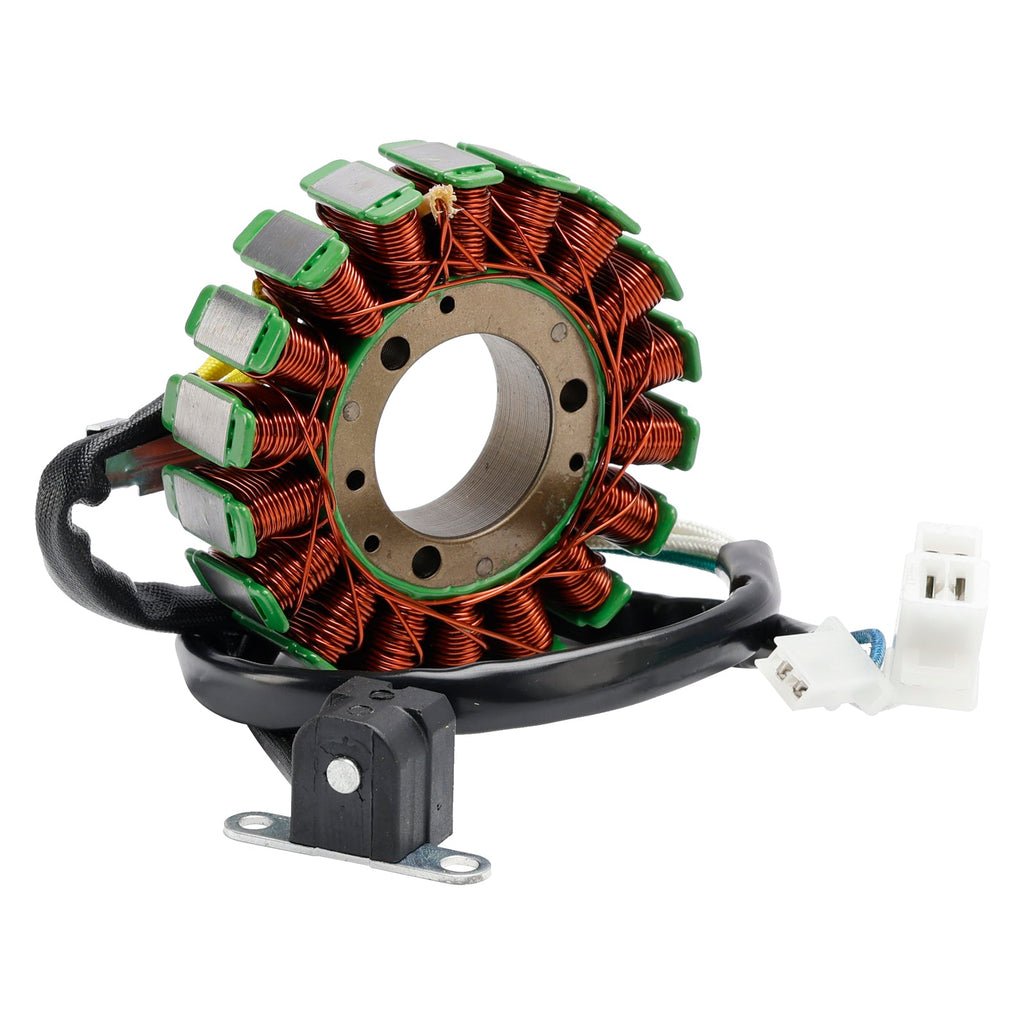

Stator
Aantal threads: 5
Aantal stopcontacten: 2
Aantal pinnen: 2 + 3
Aantal palen: 18
Aantal bevestigingsgaten: 3
Binnendiameter: 35 mm
Buitendiameter: 93 mm
Dikte (hoogte): 26 mm

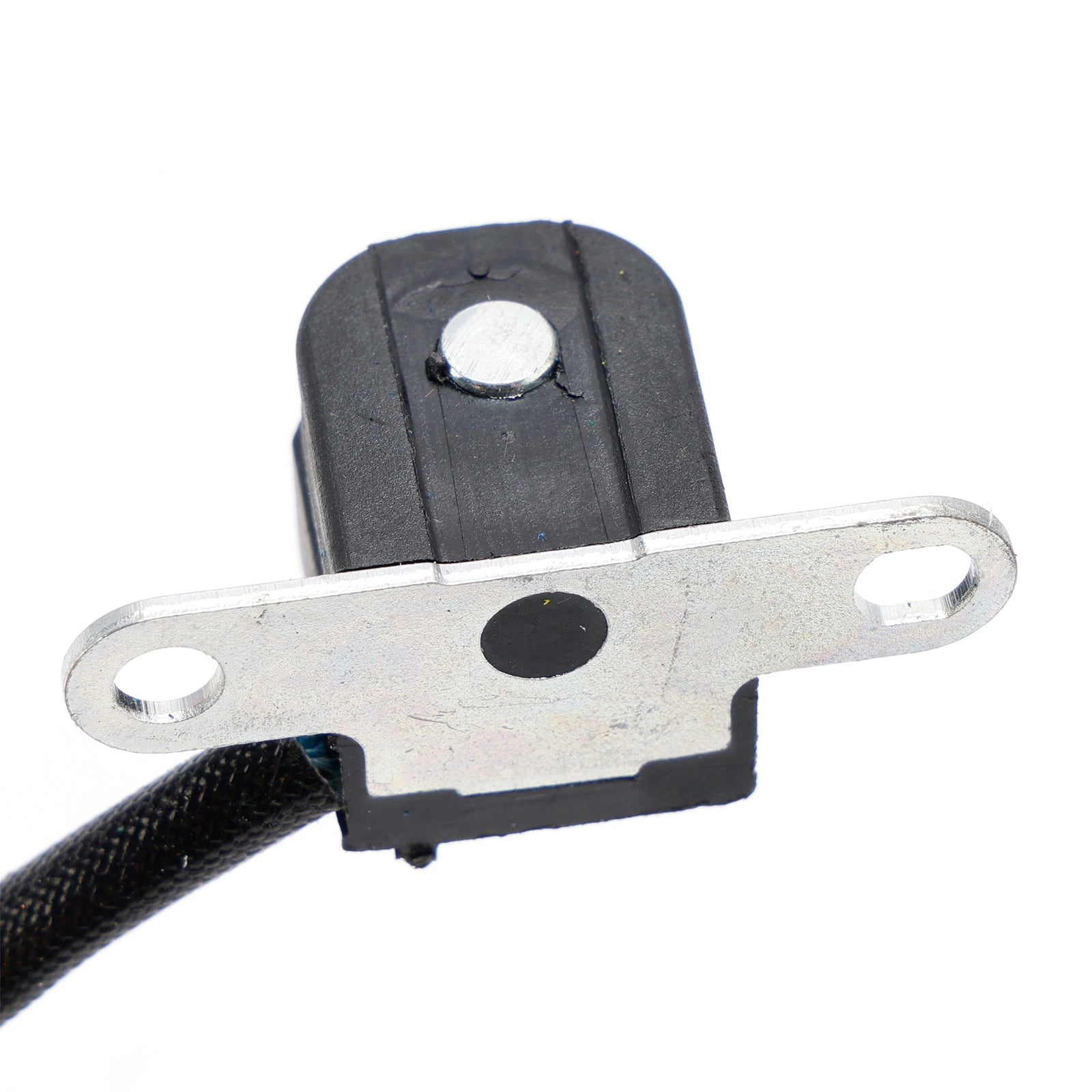

Inclusief Pulsar-opnamespoel.

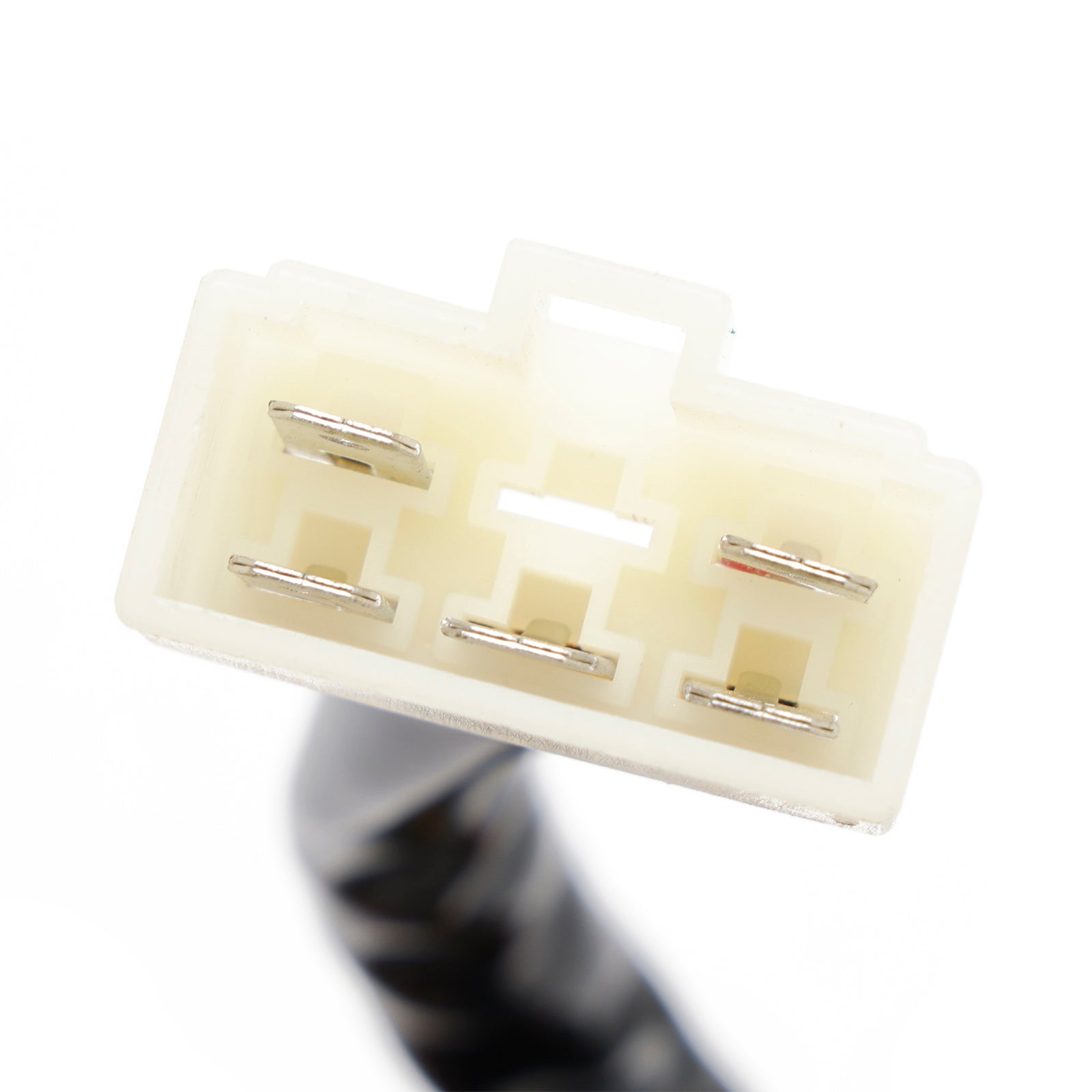

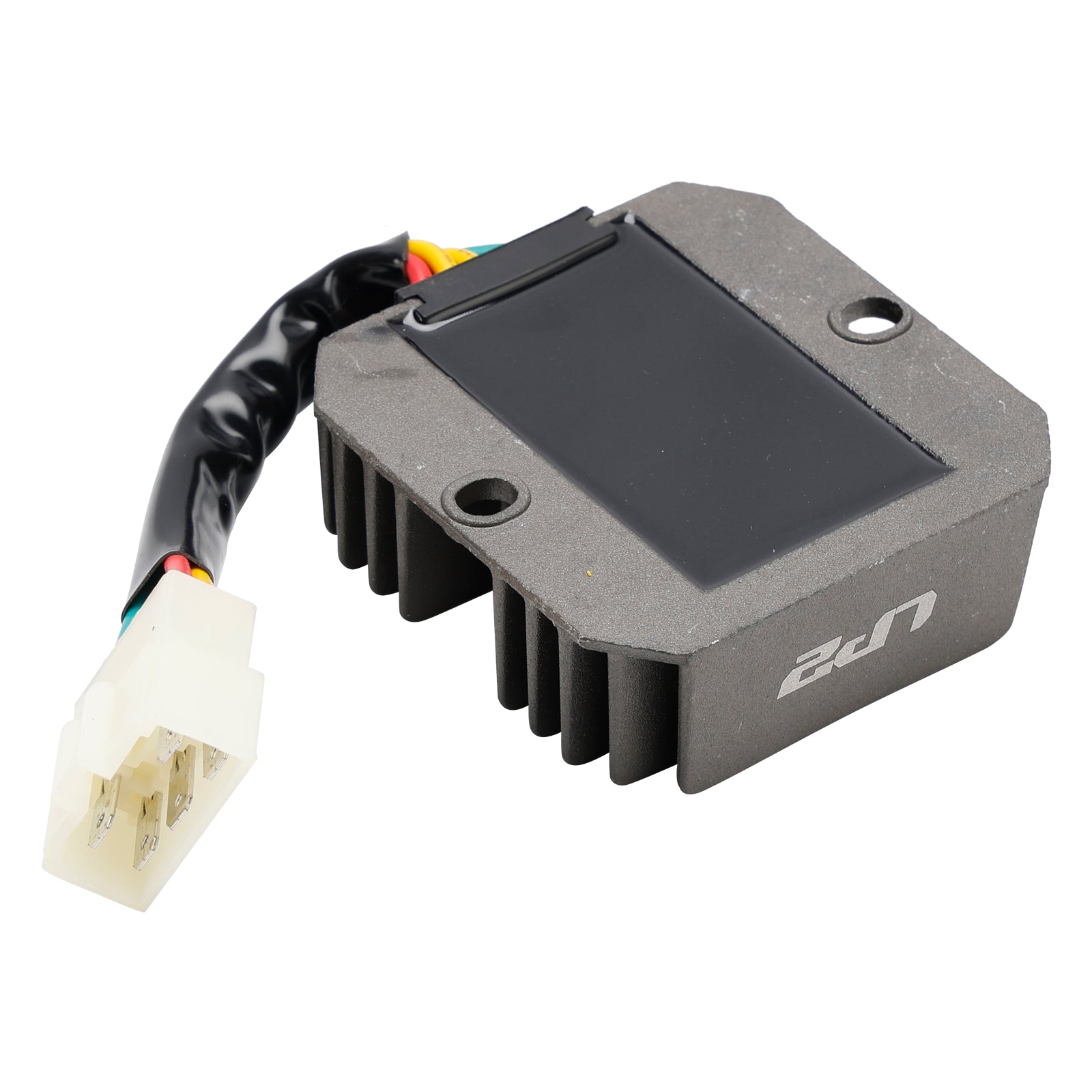

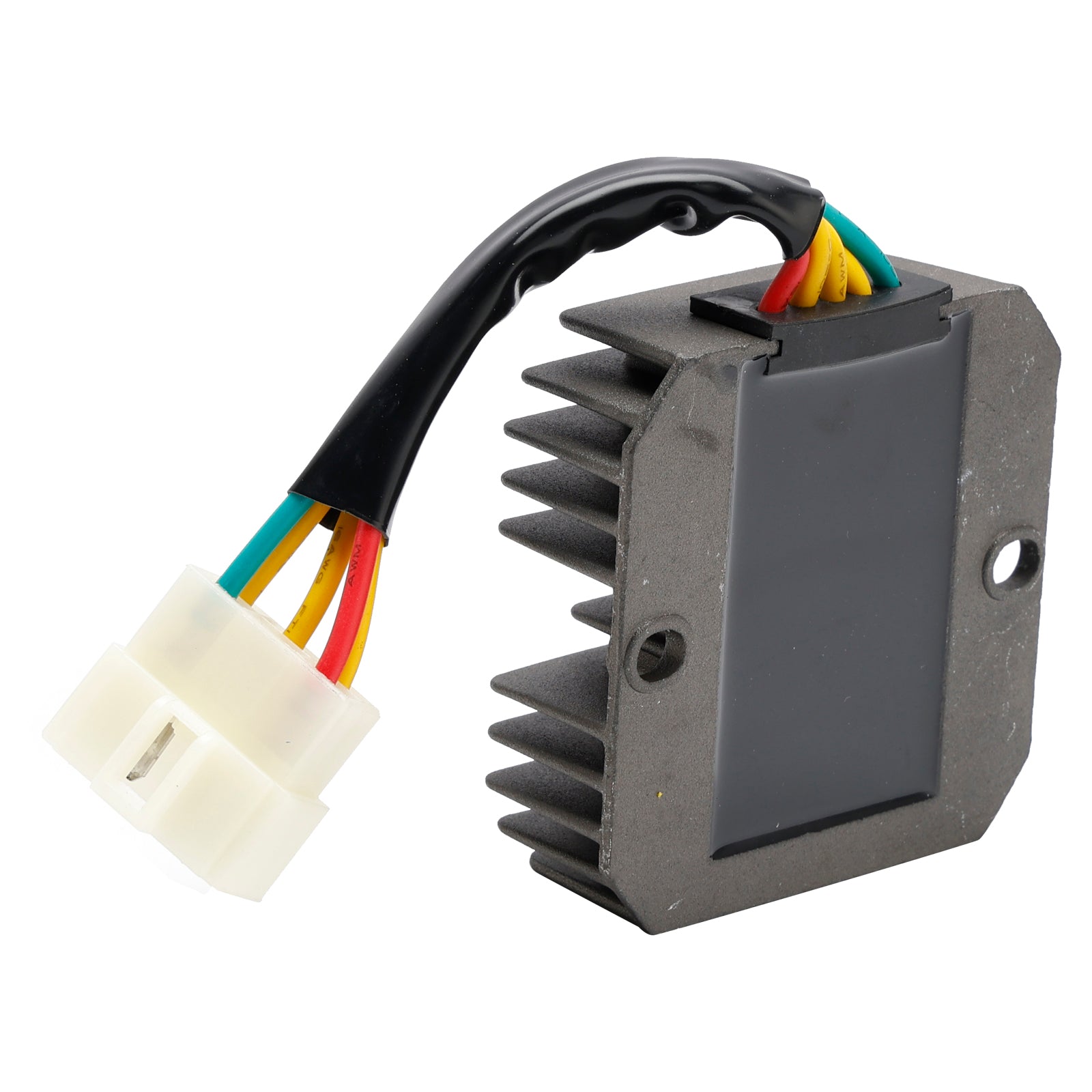

Regelaar
Aantal threads: 5
Aantal stopcontacten: 1
Aantal pinnen: 5
Vergelijk het aantal pinnen en stekkers met uw oude onderdeel voordat u tot aankoop overgaat.
Vervangend onderdeelnummer:
Statormontage: 24001
Gelijkrichter, regelaar: 22007

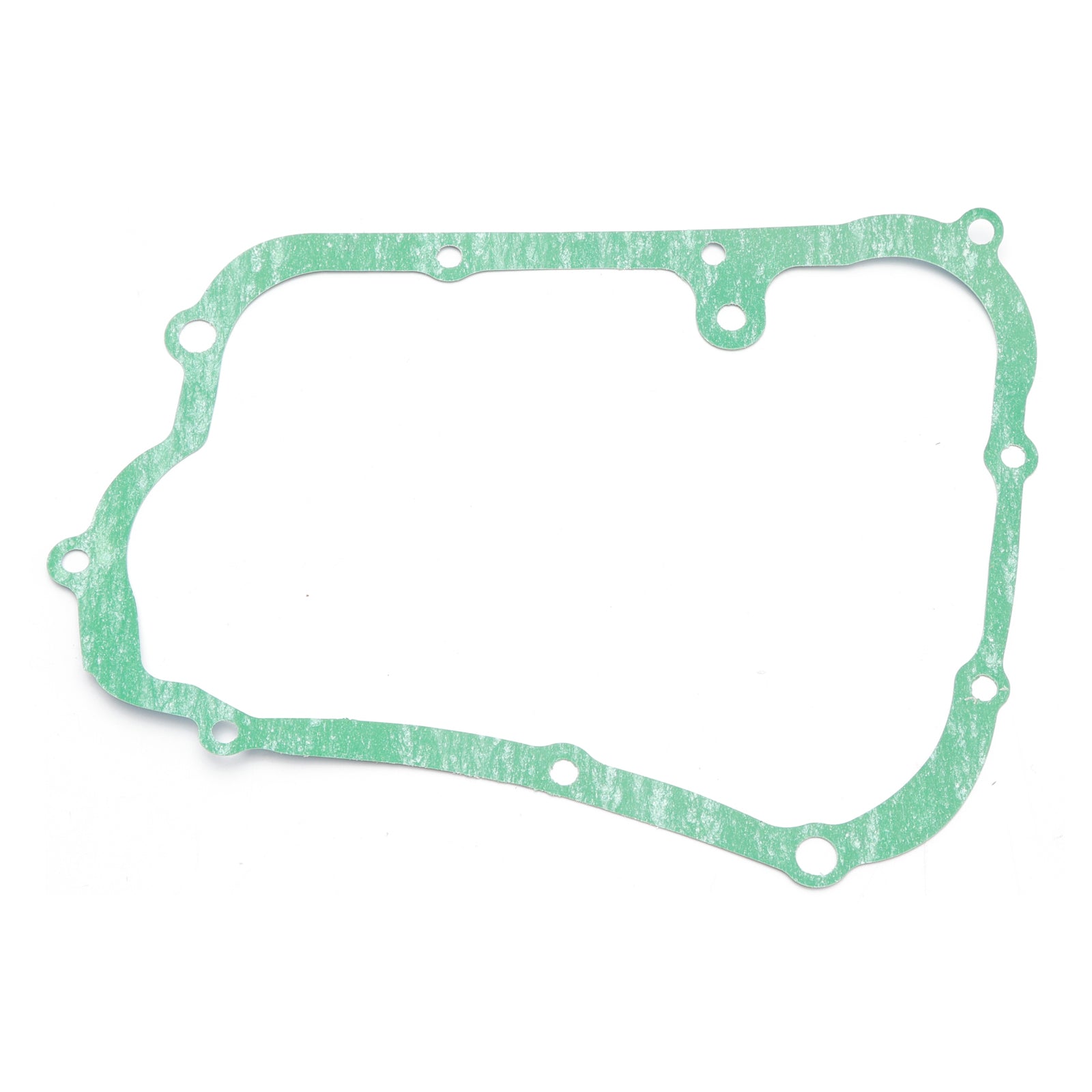

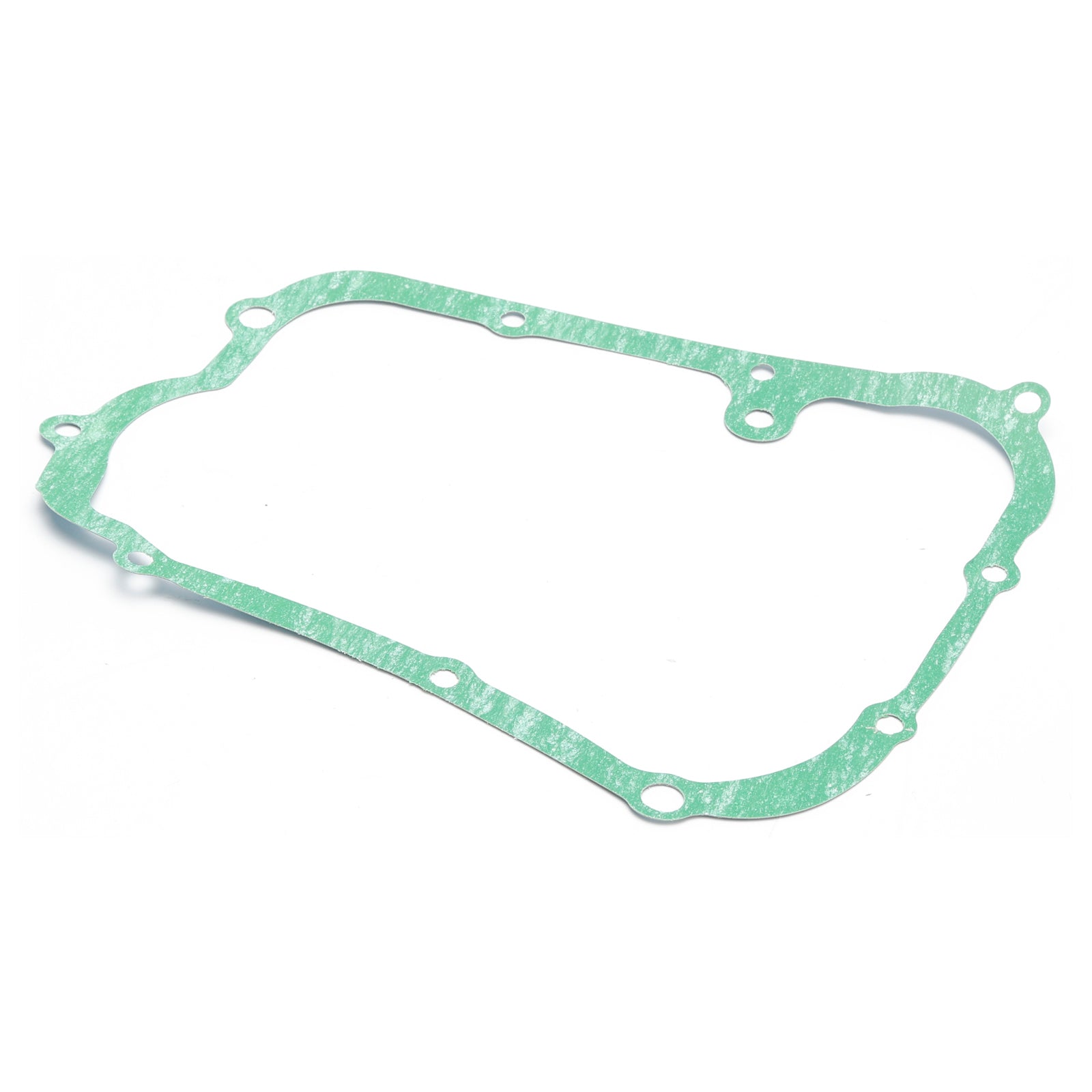

Pakking, generatordeksel: 23617
(Gebruik het onderdeelnummer om de compatibiliteit met uw toepassing te verifiëren.)
Compatibel met merk/model :
Geschikt voor Linhai ATV 260
Geschikt voor Linhai ATV 290 2006-2012
Geschikt voor Linhai ATV 300
Geschikt voor Linhai ATV 300 3D
Geschikt voor Linhai ATV 310 S
Geschikt voor Linhai ATV 310T T3
Geschikt voor Linhai ATV 320
Geschikt voor Linhai ATV 400 2D
Geschikt voor Linhai ATV 410
Geschikt voor Linhai ATV 420 D
Geschikt voor Linhai CUV 400
Past alleen op de kleinere versie van de stator (PN 24001, ID 35mm, OD 93mm), er is nog een grotere versie (PN 24001A, ID 39mm, OD 103mm).
(De compatibiliteitstabel is ALLEEN ter referentie!!!)
(Vergelijk het met uw defecte apparaat en de afbeelding die wij hebben verstrekt om de compatibiliteit te bepalen)

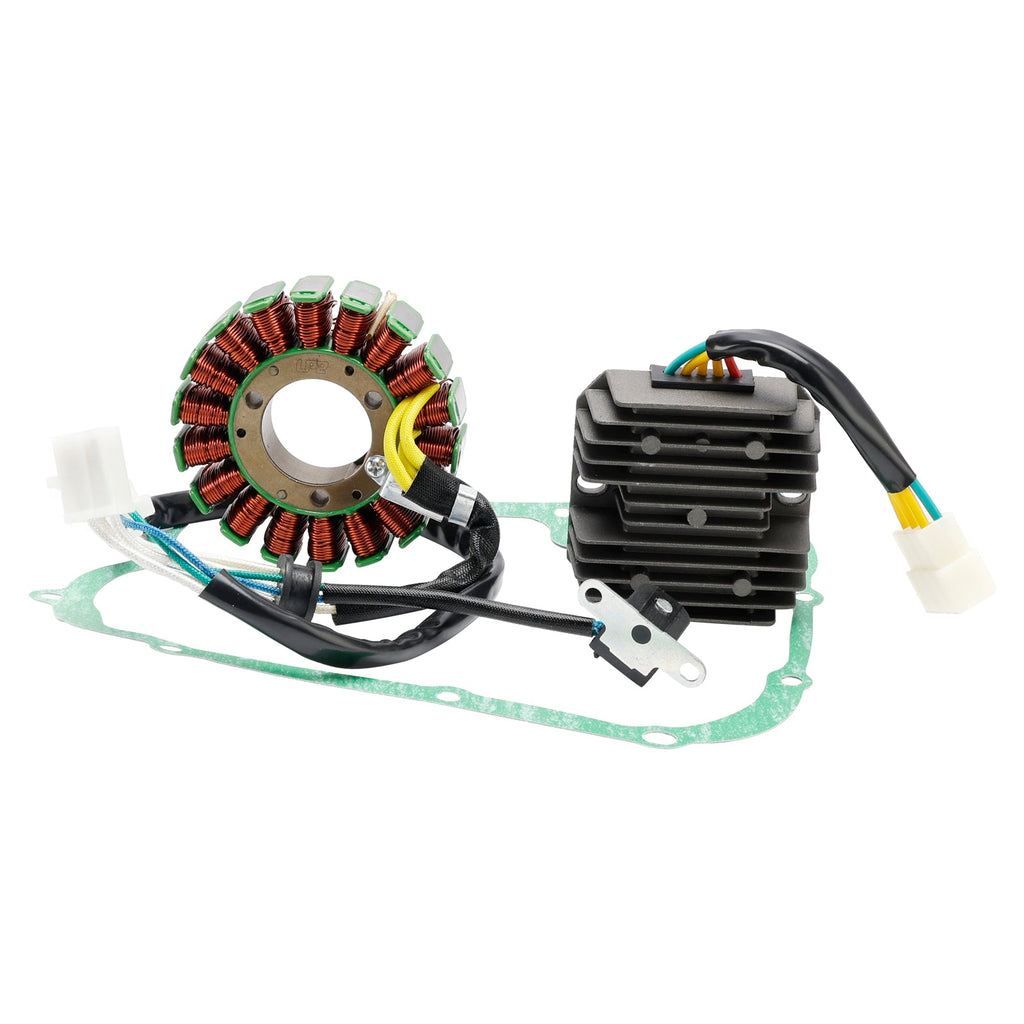

Het pakket bevat:
1 x 93mm generatorstator
1 x 5-draads spanningsregelaar
1 x carterpakking
(Wordt precies zoals afgebeeld geleverd.)
Opmerking:
Voordat u uw nieuwe statorgelijkrichterregelaar installeert:
Controleer de AC-uitgang van de stator.
Vervang verbrande of gecorrodeerde connectoren op de stator en de regelaar/gelijkrichter.
Controleer en repareer gesmolten bedrading.
Gebruik hittebestendig diëlektrisch vet op alle connectoren.
Onze stator/regelaar gebruikt mogelijk een andere draadkleurcode dan uw voorraad.
Alle draden zijn in de juiste volgorde geïnstalleerd ; Wijzig niets aan de bedradingsconfiguratie.
Deze stator is ontworpen als directe plug-in vervanging en moet als zodanig worden gebruikt.
Gebruik bij het vastschroeven van de stator altijd een borgmiddel.
Als uw stator een opneemspoel heeft, zorg er dan altijd voor dat de luchtspleet correct is bij de installatie.
U krijgt precies wat u op de foto's ziet. Als u twijfelt, kunt u ons artikel gerust vergelijken met uw originele onderdeel.
Het aangeboden product is een accessoire of reserveonderdeel en is derhalve geen origineel product van de autofabrikant.
De naam van de voertuigfabrikant wordt uitsluitend ter indicatie vermeld om te bepalen welk product als accessoire of reserveonderdeel wordt aangeboden, om duidelijk te maken op welk voertuig het aangeboden product past.
