Descrizione
Nota:
Questo prodotto non dispone di una fonte di alimentazione. Deve essere equipaggiato dall'utente. Assicurati che non ti dispiaccia prima dell'acquisto! ! !
L'interfaccia di alimentazione è di 5,5 mm, la tensione di alimentazione è di 12,6 V, è possibile utilizzare 1 A 2 A.
Puoi acquistare un alimentatore in base ai valori sopra indicati, grazie.
Descrizione:

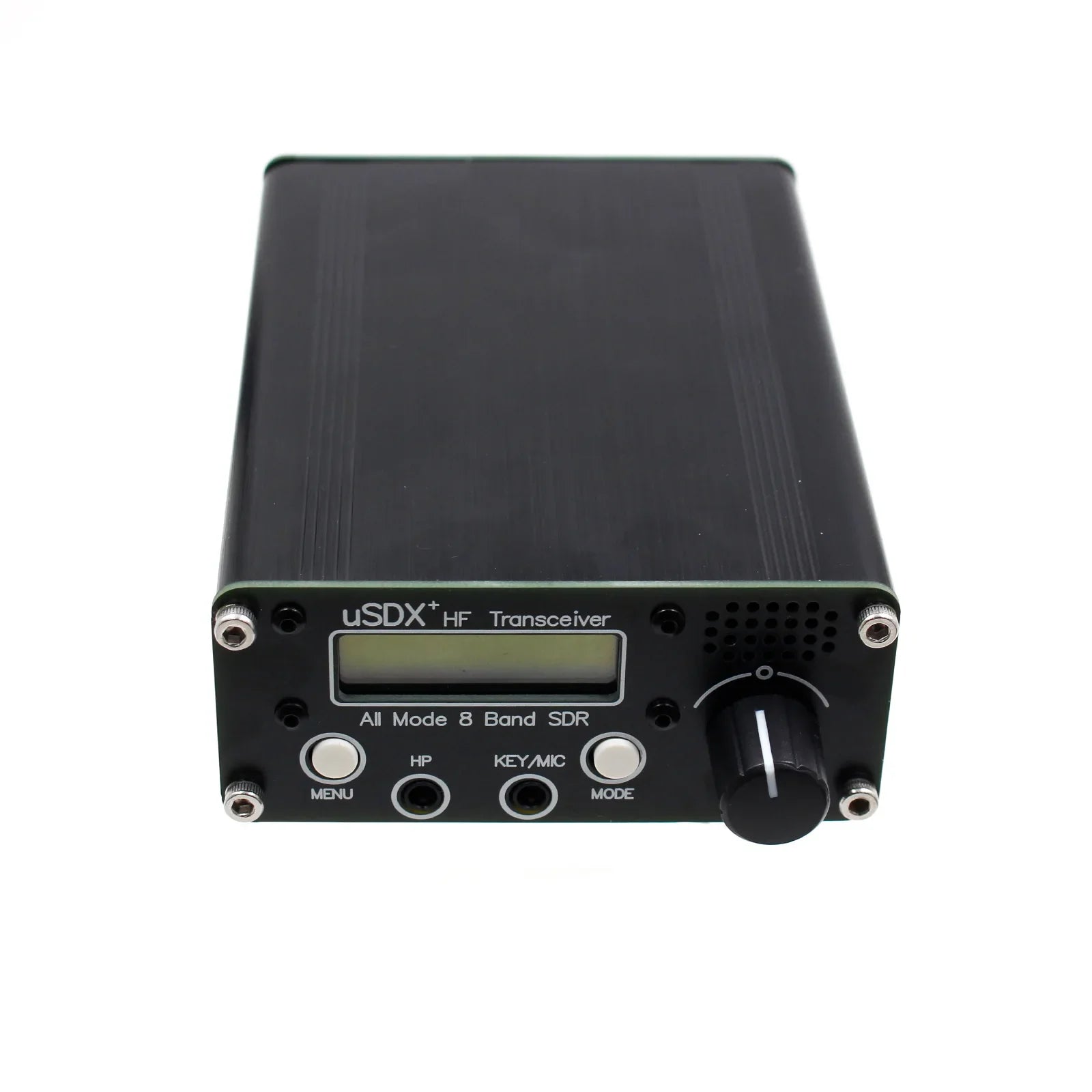

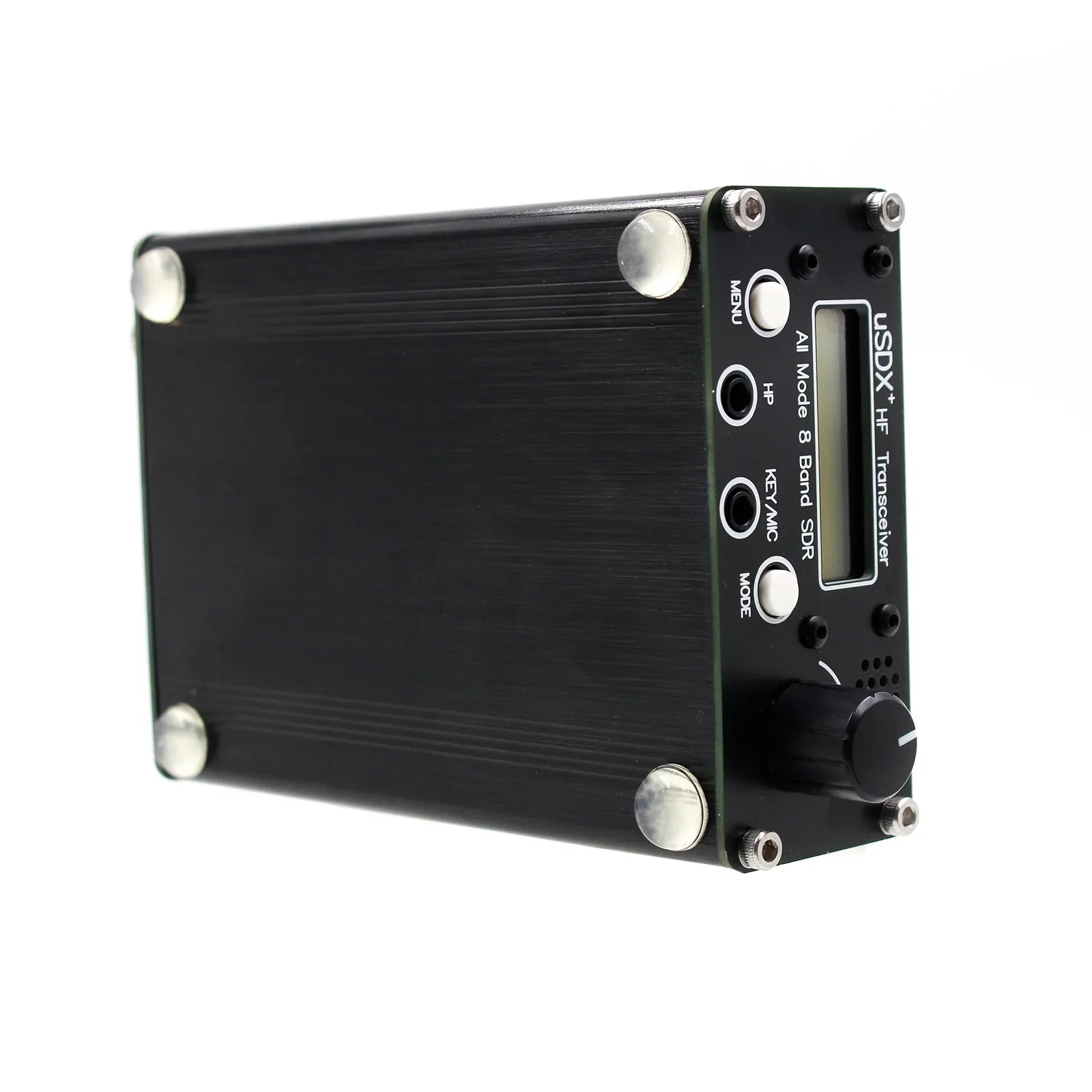

Questo è un ricetrasmettitore QRP SSB/CW a onde corte. Le dimensioni ultra ridotte sono facili da trasportare per uso esterno. Ha una batteria al litio integrata da 4000 mAh, utilizza uno schermo LCD 1602N e ha un altoparlante integrato. Supporta la connessione al PC, utilizzando il controllo software della modalità digitale come FT8, JS8 e FT4 e supporta la decodifica automatica CW.
Caratteristiche:
-8 binari coprono 80 m/60 m/40 m/30 m/20 m/17 m/15 m/10 m
- Eccellente progettazione del layout PCB in conformità con i principi di progettazione dei circuiti ad alta frequenza per garantire prestazioni eccellenti
-Se utilizza una batteria interna o un alimentatore esterno da 13,8 v, può raggiungere una potenza da 3 a 5 w in 8 gamme e prenotare i pacchetti SOT-223 e TO-220 necessari per l'aggiornamento
-Elevata efficienza delle emissioni, l'efficienza di 80 m/60 m/40 m/30 m/20 m è superiore all'80%, l'efficienza di 17 m è superiore al 70%, 15 m/10 m è superiore al 60%
-Marchio TCXO KDS ad alta precisione, la precisione della frequenza è migliore di 1 ppm, la stabilità della frequenza è migliore di 0,5 ppm

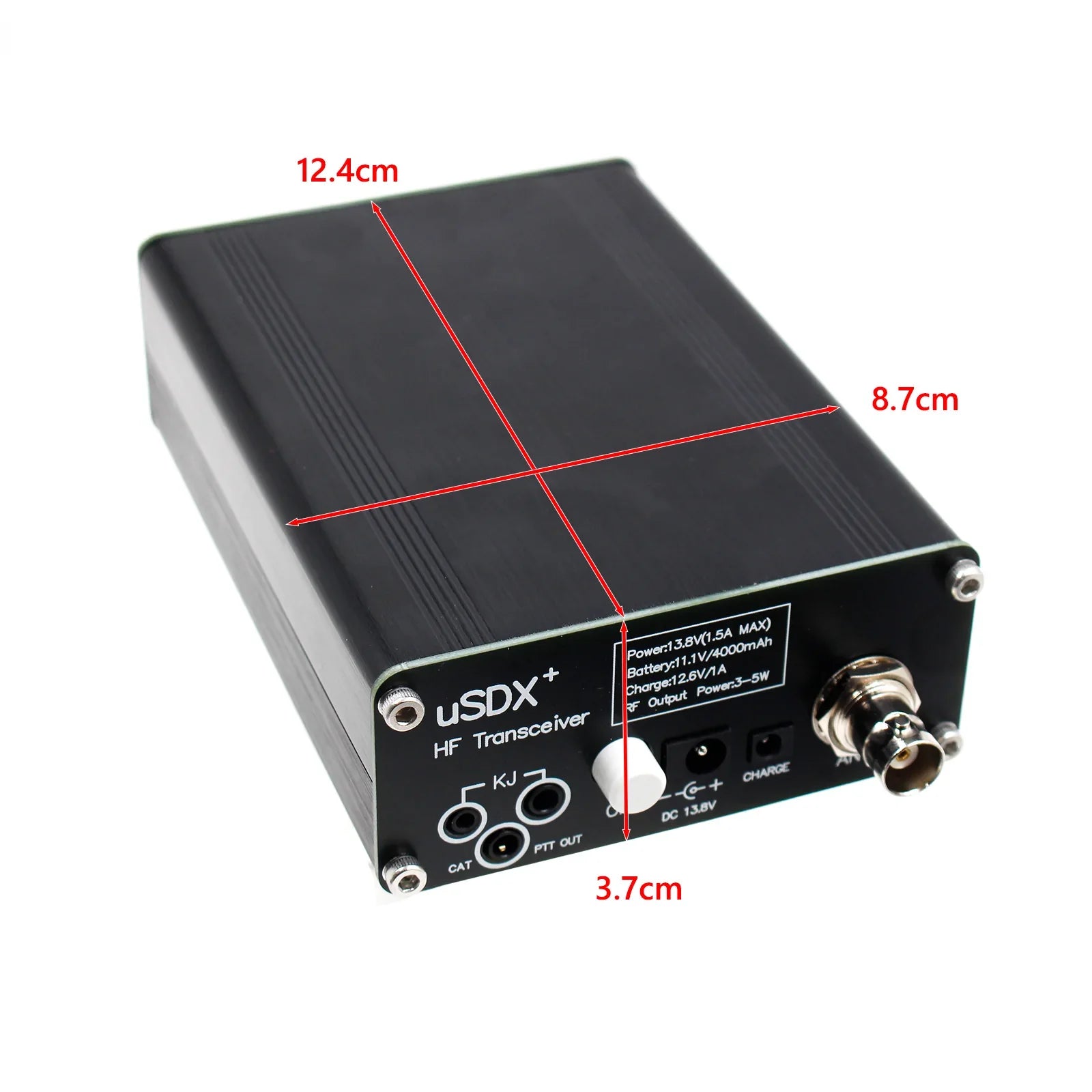

-Dimensioni ultra ridotte: 83*38*124mm (escluse le parti sporgenti)

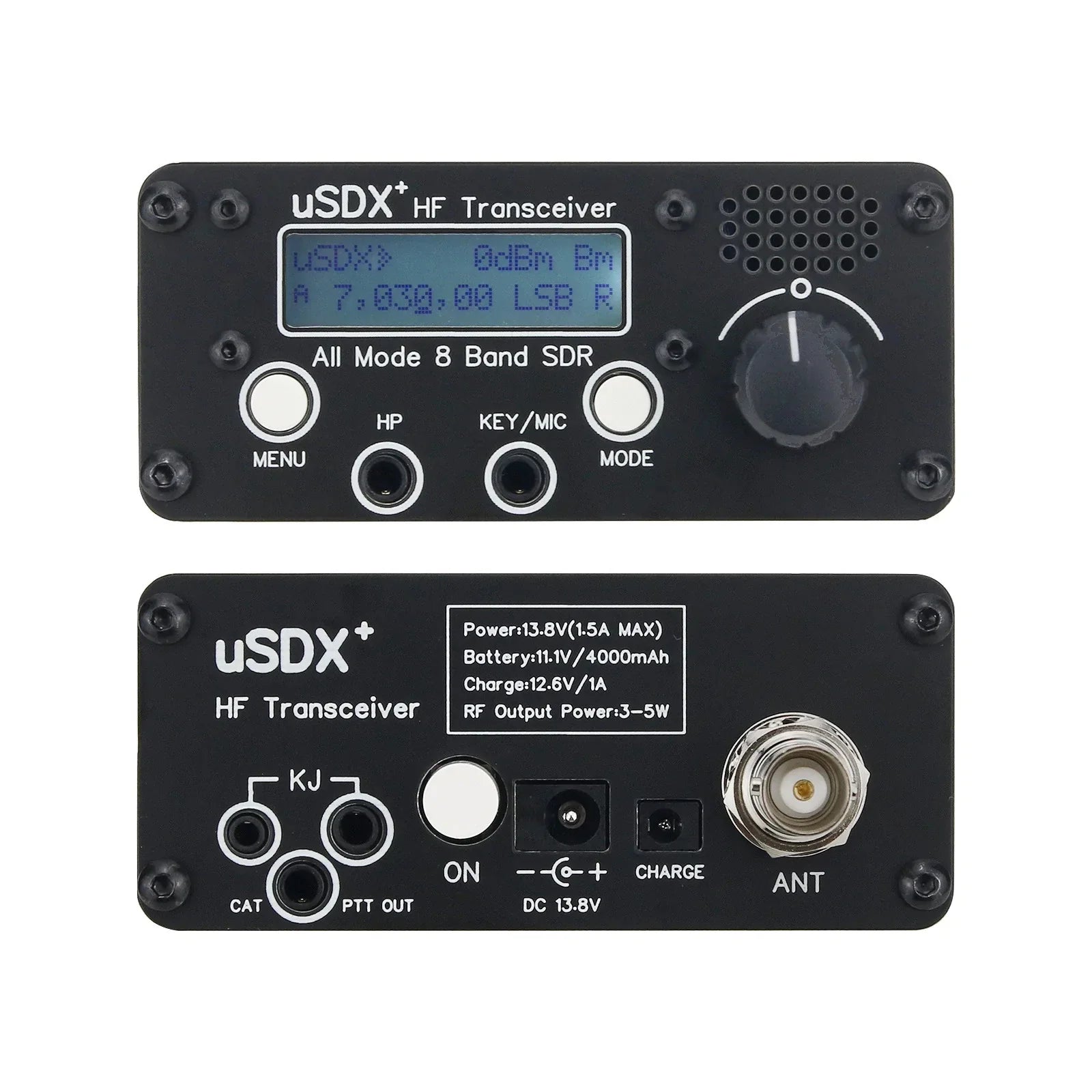

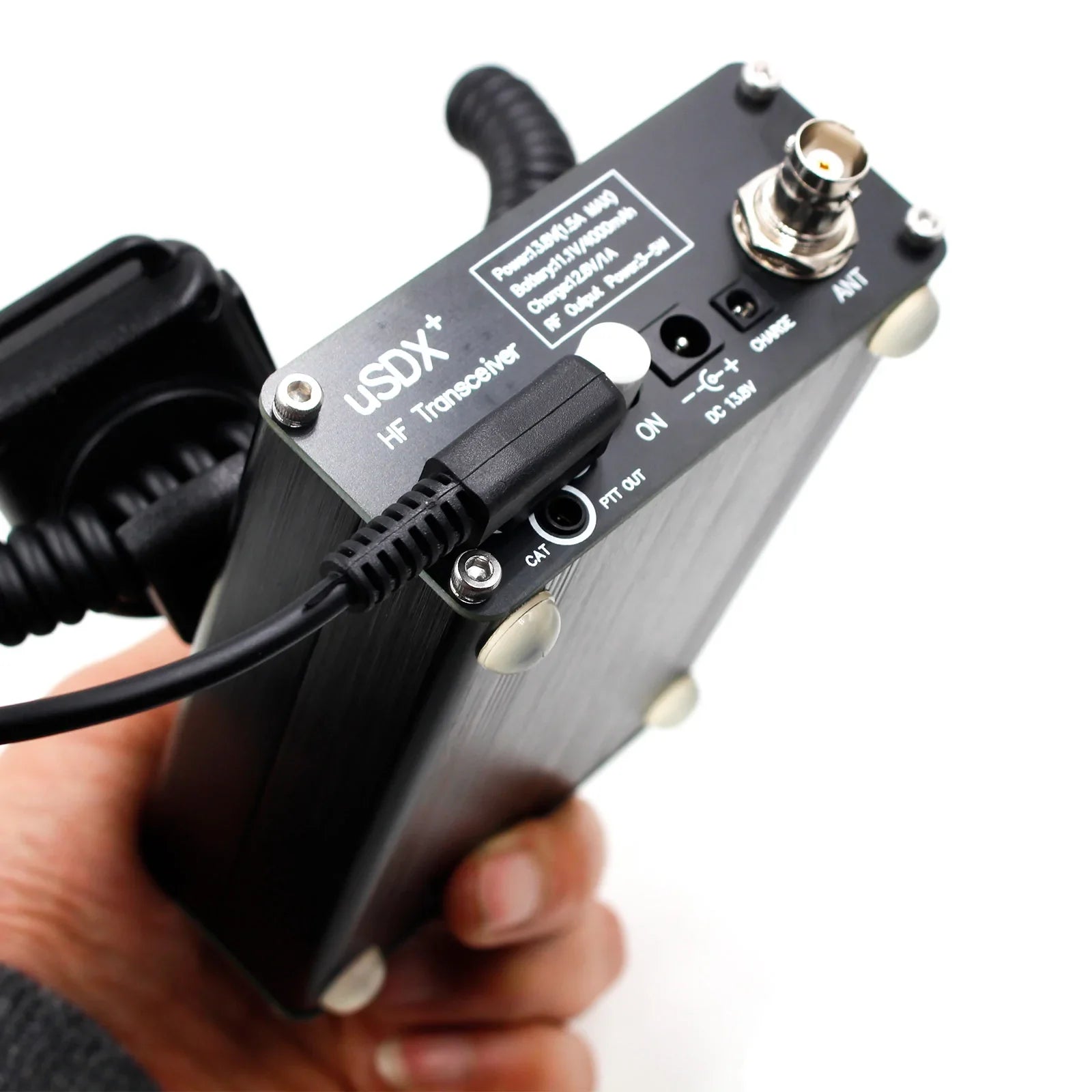

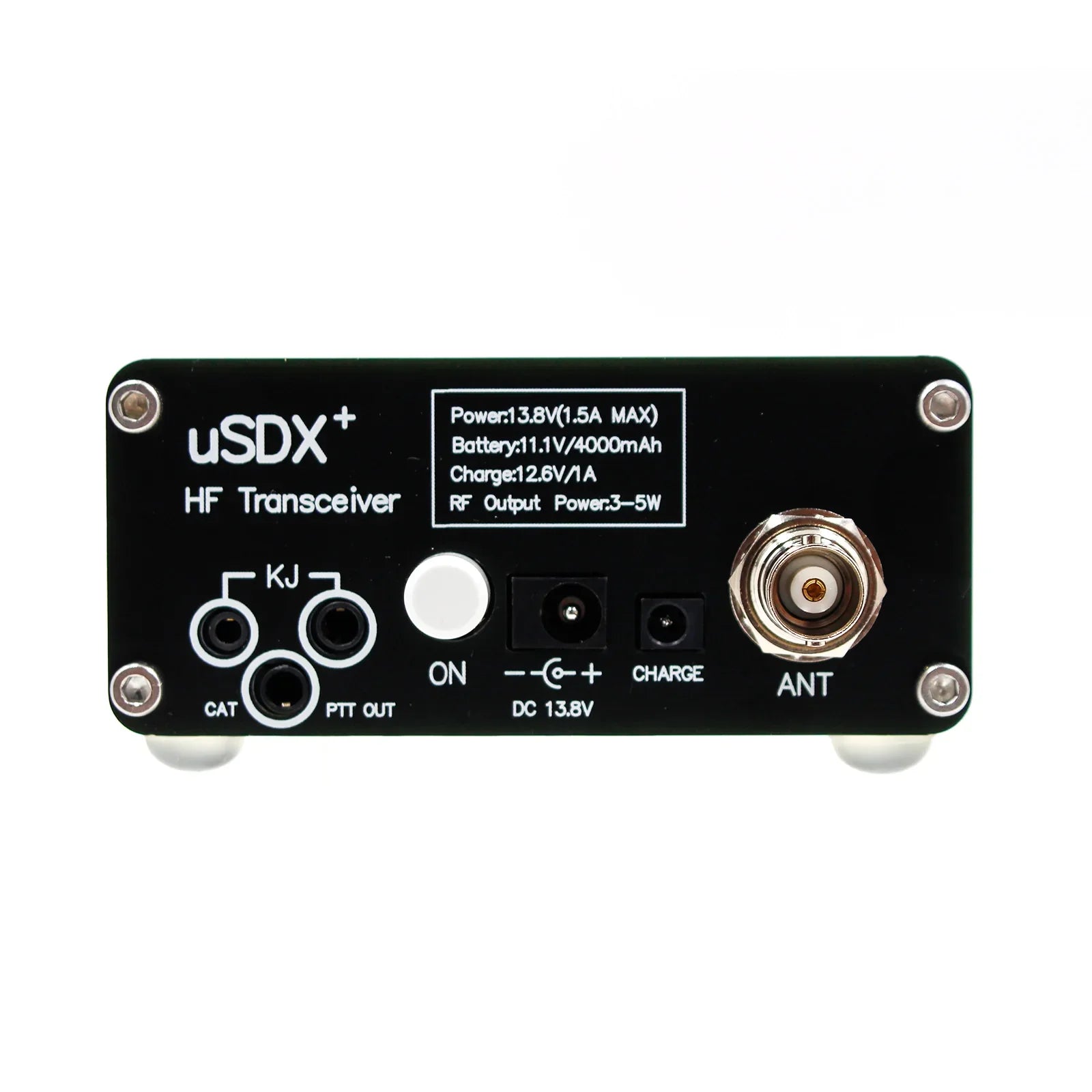

- Numerose interfacce (cat, ptt out, mic/key, k-head mic)
-Tutte le parti LPF utilizzano condensatori da 100 V c0g/np0
-Utilizzare relè magnetici ad aggancio originali Omron
-Utilizzare un chip operazionale con rumore inferiore rispetto a LM4562
-Altoparlante incorporato con cavità
-Batteria al litio incorporata da 11,1 V (12,6 V).

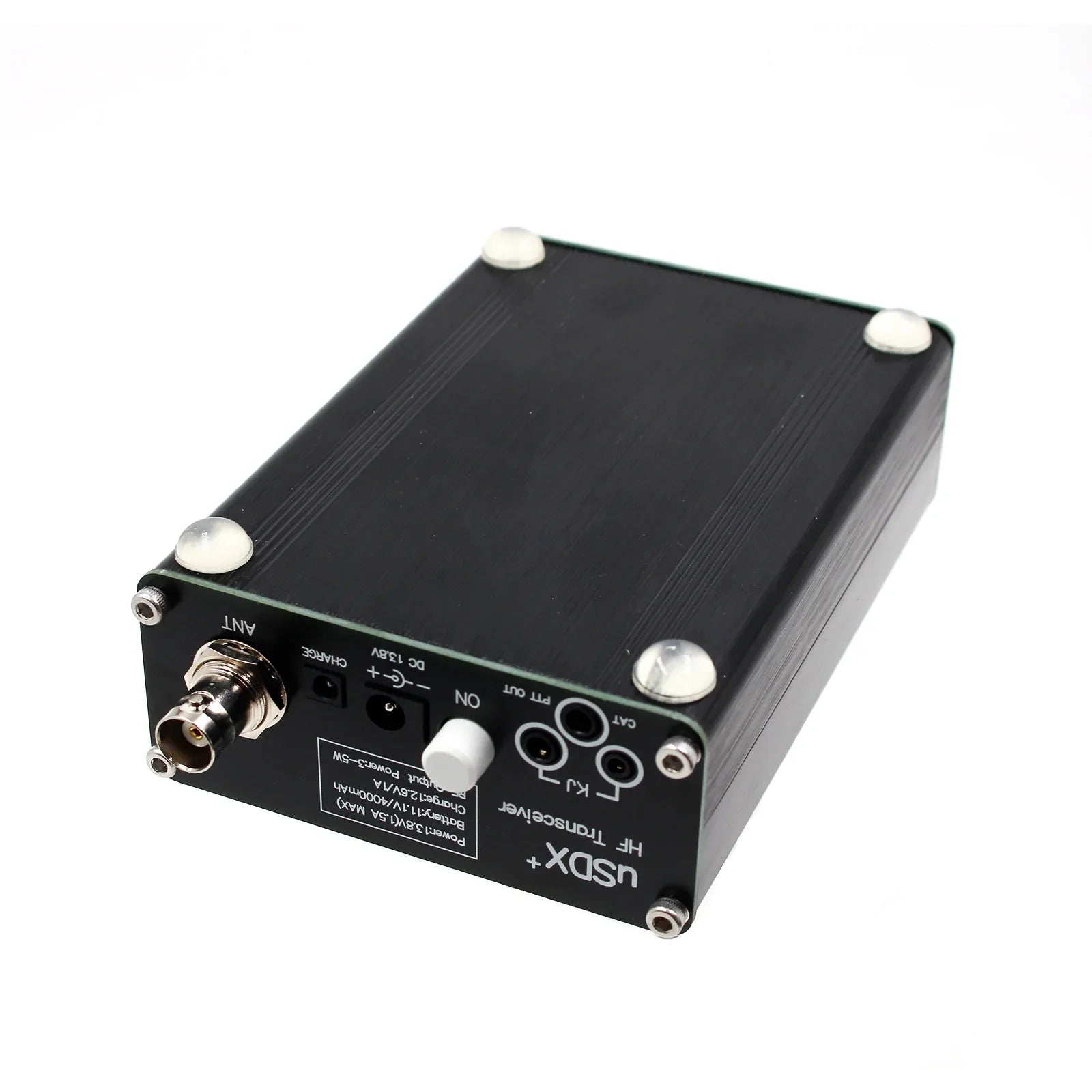

-Interfaccia antenna BNC
L'aggiornamento usdx+ è il seguente :

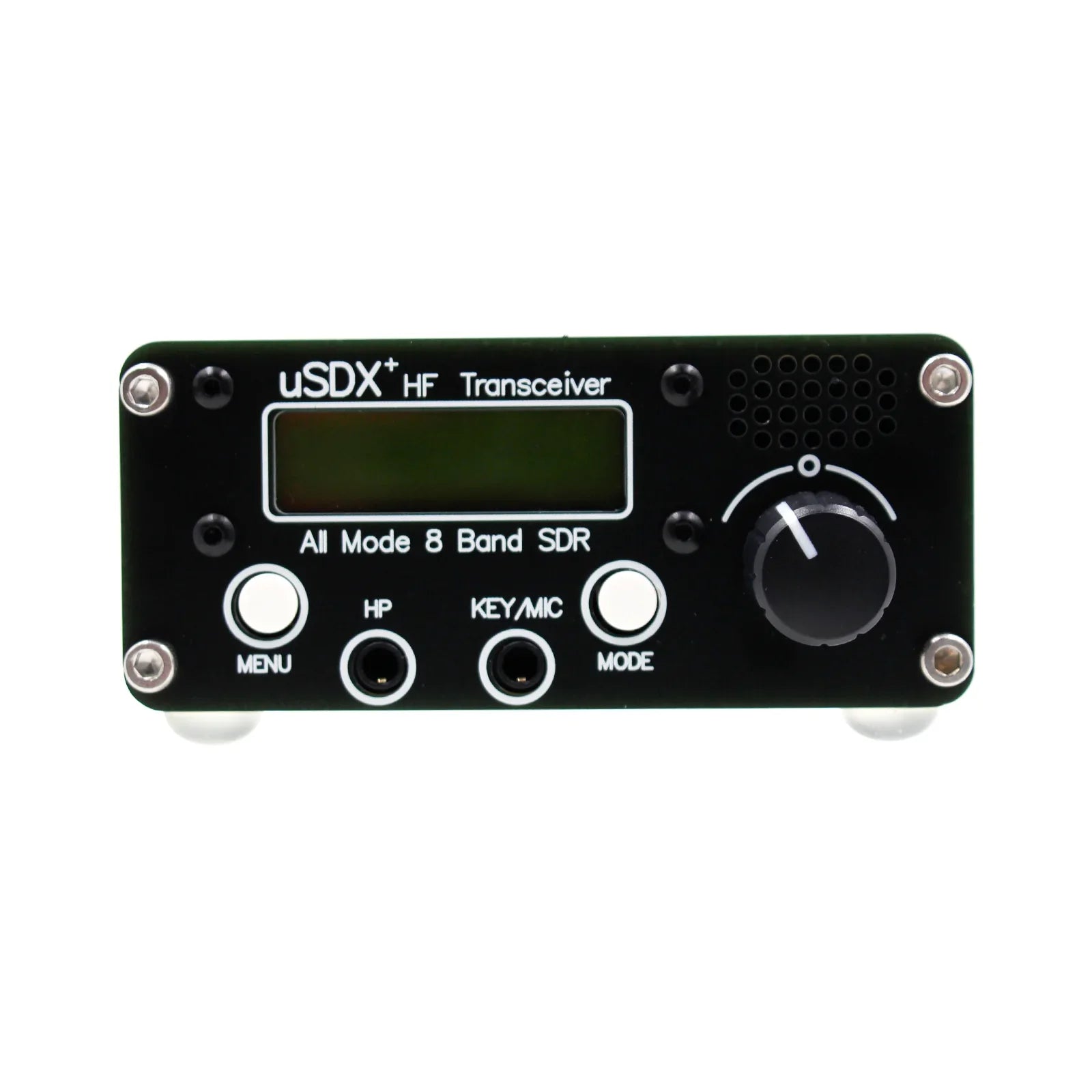

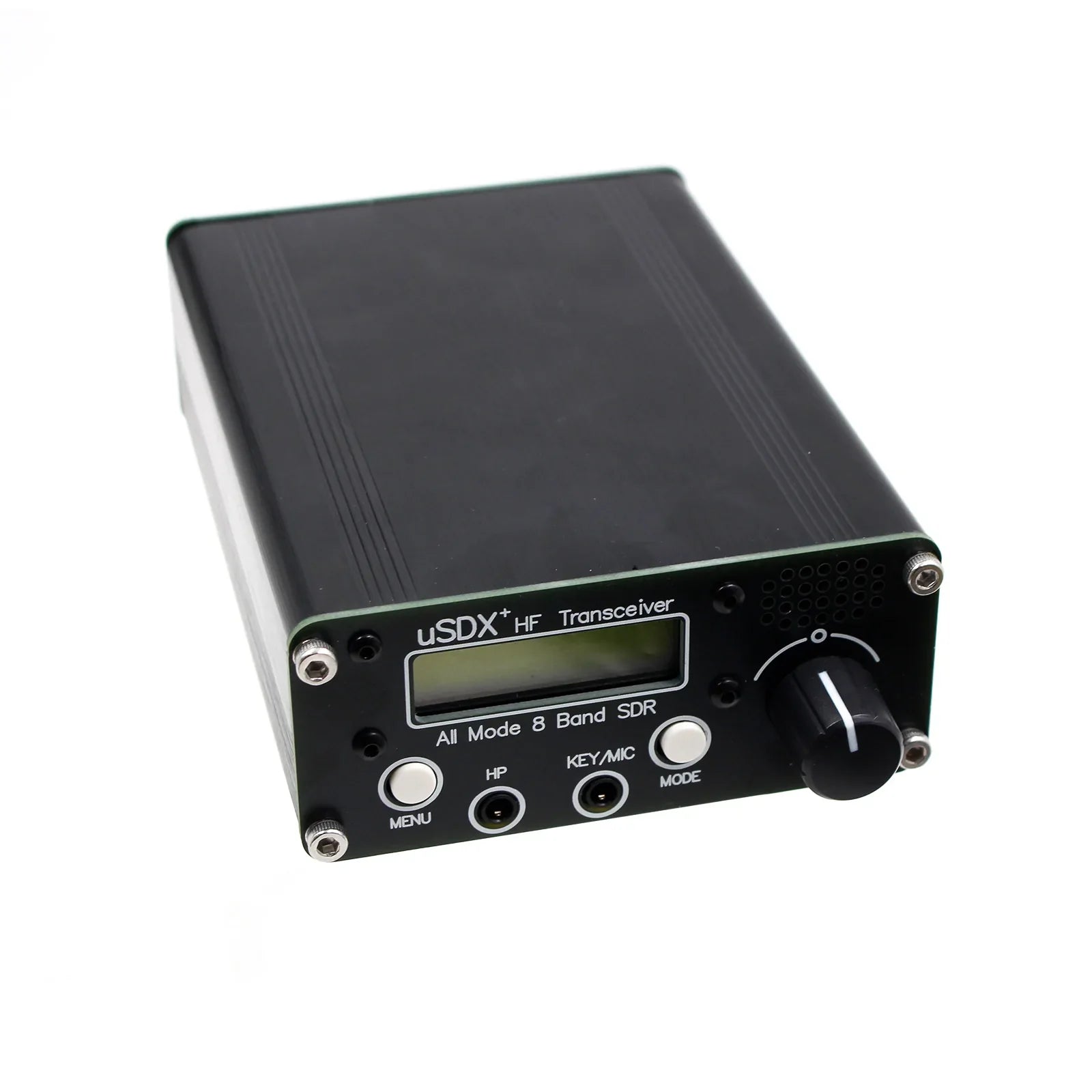

- Spostati i jack per cuffie e pulsante di accensione/microfono sul pannello frontale per un facile accesso alle cuffie e al pulsante di accensione.
- Sposta i tasti nella parte inferiore dello schermo LCD per un'area tattile più ampia e un'esperienza di digitazione più confortevole.
- Effetti degli altoparlanti integrati migliorati, raddoppia il suono !
- I pad riservati PCB per vari aggiornamenti, pronti all'uso, possono essere utilizzati come modello per apprendere l'aggiornamento fai-da-te
- Cambia rapidamente la frequenza qrp cw.
- Supporta la regolazione del volume del tono laterale cw.
- Supporta la regolazione del tono laterale destro.
Elenco delle funzioni :
1. Supporta tutte le modalità: USB, lsb, cw, am, fm (la modalità SSB ha un buon effetto di ricezione, ma uno scarso effetto di trasmissione. Le modalità AM e FM sono gratuite e l'effetto non è buono)
Filtro filtro DSP: larghezza di banda 4000, 2500, 1700, 500, 200, 100, 50 Hz
2. Funzione Funzioni DSP: controllo automatico del guadagno (AGC), riduzione del rumore (NR), trigger vocale Xmit (VOX), attenuatore RX (ATT), noise gate TX, controllo unità tx, controllo volume, misuratore dbm/s.
3. Barra laterale/Soppressione della portante Trasmissione SSSSB : migliore di -45 dbc, imd3 (doppio tono) -33 dbc, ricezione : migliore di -50 dbc
4. Supporta supporto multi-banda, regolazione continua di 10 m entro un intervallo di frequenza di 80 m (da 20 kHz a 99 MHz, prestazioni in perdita)
5.Firmware open source, realizzato con Arduino ide; consente la sperimentazione, è possibile aggiungere nuove funzionalità, i contributi possono essere condivisi tramite github, complessità del software : 2000 righe di codice software Vovox disponibili per un controllo rapido completo (operazioni qsk e metà-qsk) o interruttore ausiliario rx/tx per il controllo esterno dell'uscita ptt/pa utilizzando lo stadio di ritardo tx completamente digitale e il trasmettitore da stadio ssb basato su software in modalità digitale ( nessuna interfaccia cat o ptt richiesta): controlla la fase della soglia si5351 (commutando a 800 kbps piccole variazioni di frequenza sotto i2c) e l'ampiezza pa (tramite il circuito di modellazione pa tasto pwm pa)
6. Stadio ricevitore SDR completamente digitale basato su software (opzionale): il segnale I/Q (complesso) viene campionato da un mixer digitale con rilevatore di campionamento in quadratura e uno sfasamento di 90 gradi viene eseguito matematicamente nel software (trasformata di Hilbert) e tre in modo indipendente fader analogici commutabili (0db, -13db, -20db, -33db, -53db, -60db, -73db) dal pre-ricevitore aggiungendo bande laterali Atten
7. Livello di rumore del ricevitore mds : -135 dbm a 28 MHz (200 hz peso corporeo)
8. Selettività front-end del ricevitore : +/-2khz frequenza di accordatura ripida di 45db/decade
9. Blocco del range dinamico : spostamento di 20 khz 123 db, offset di 2 khz78 db
Decoder 10.cw, manipolatore diretto/giambico-a/b
11.vvfo a/b + rit e split, e il corrispondente relè tramite i2c
12.cat supporta la chat con interruttore filtro (utilizzando il protocollo Kenwood TS-480)
Caratteristiche:
-Tipo: ricetrasmettitore hf qrp sdr
- Modalità: SSB/CW
- Gamma di frequenza : 3,5-30 mhz
-Microfono integrato
-Antenna/connettore: 50ohm/so-239
Il pacchetto include :

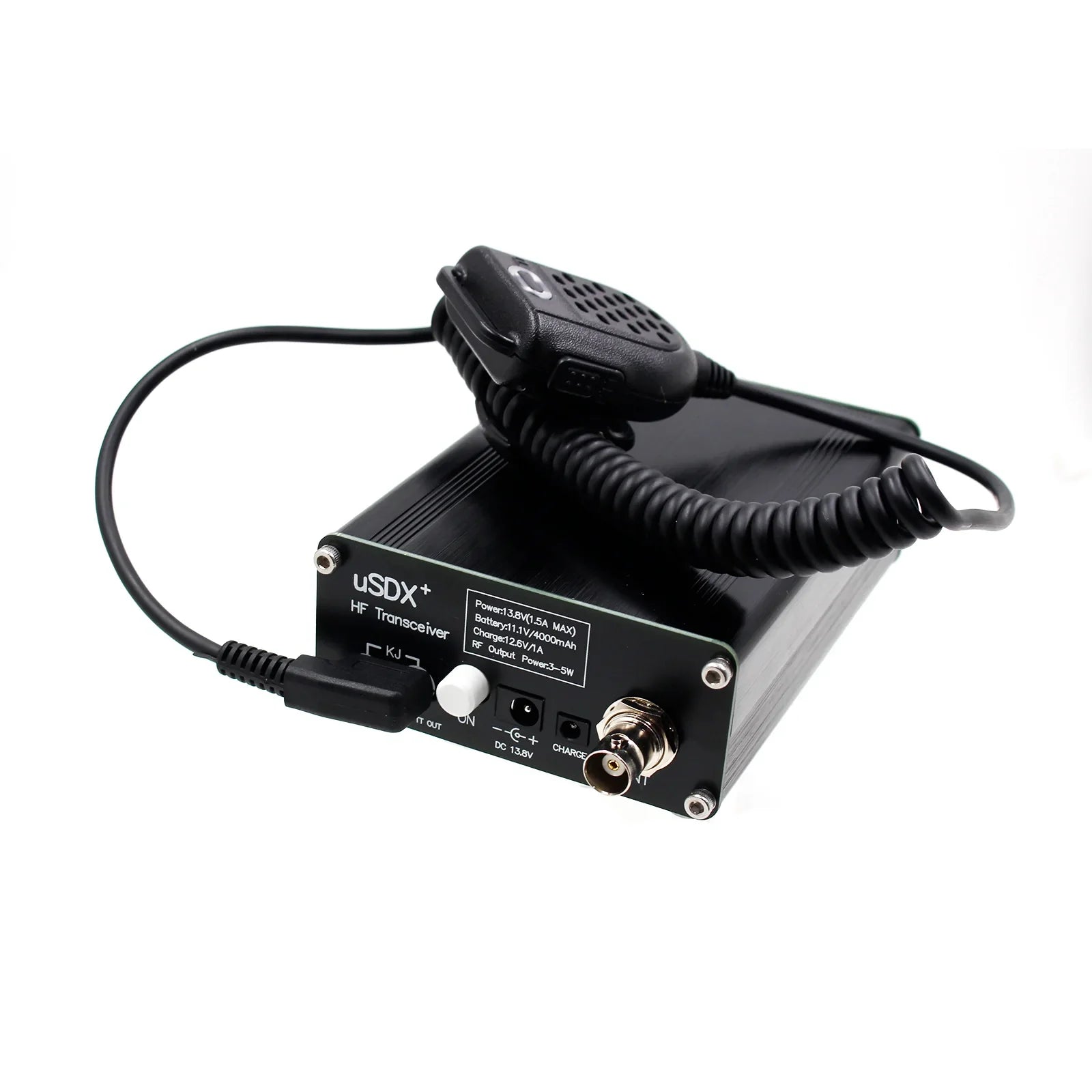

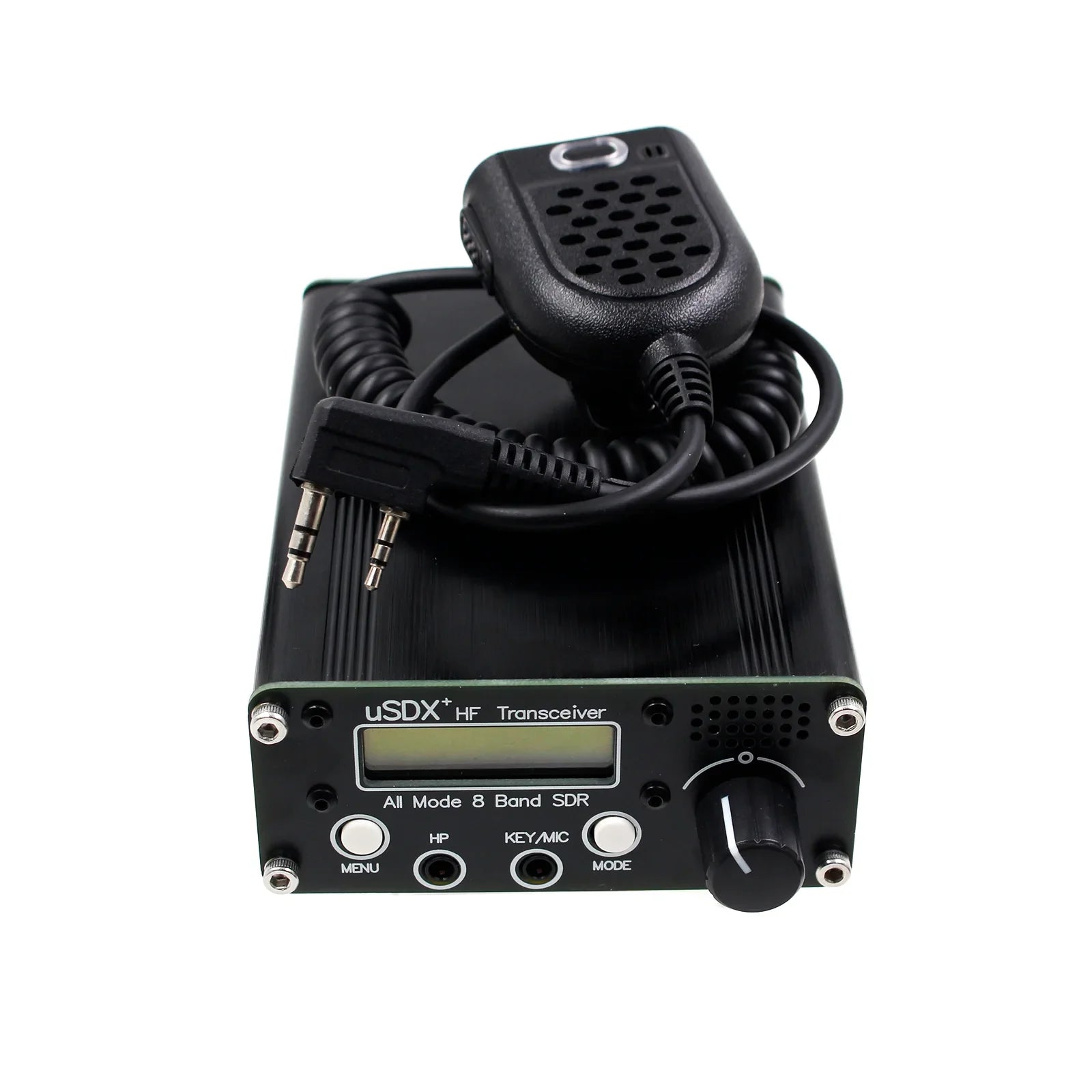

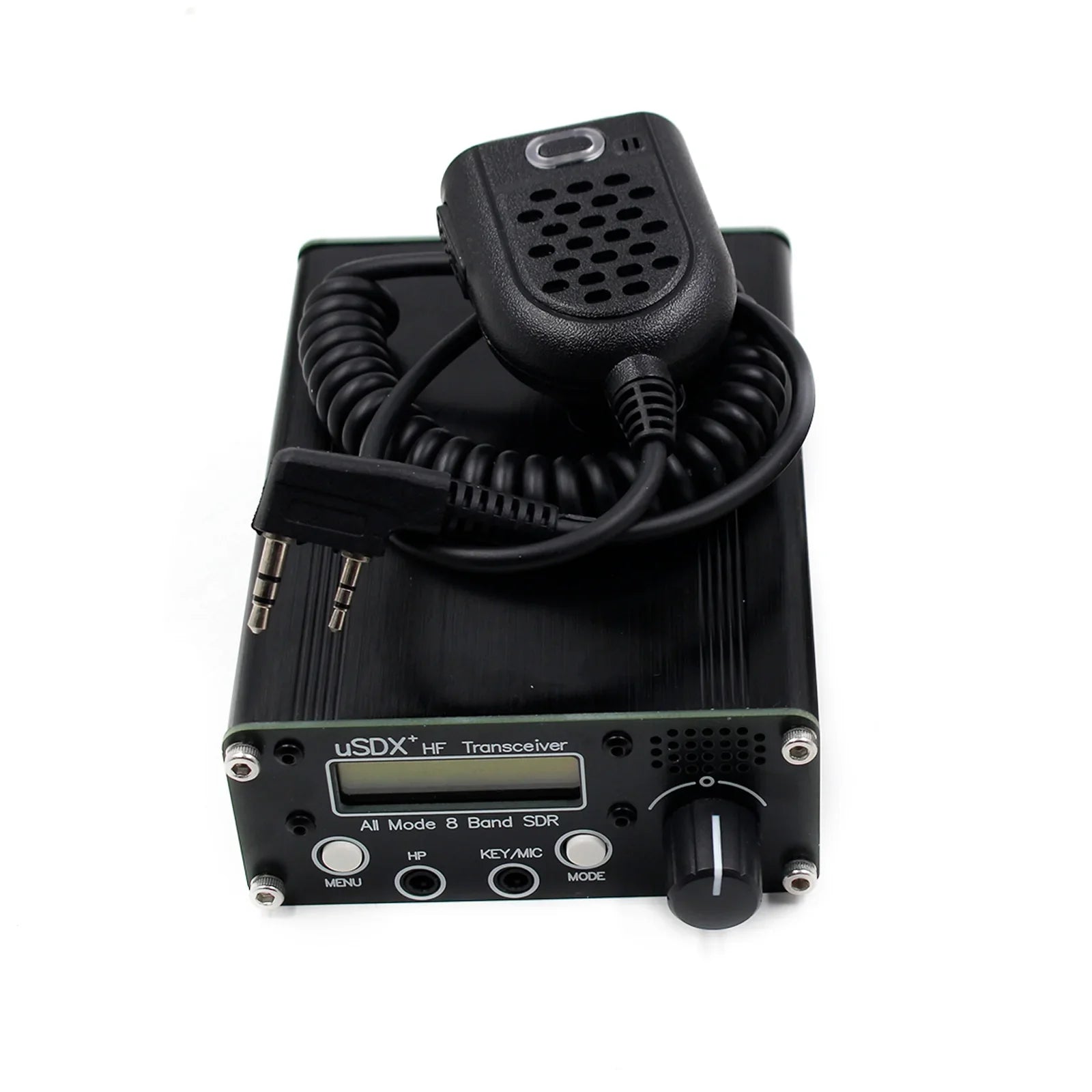

-1 x ricetrasmettitore usdx+ (senza alimentazione)

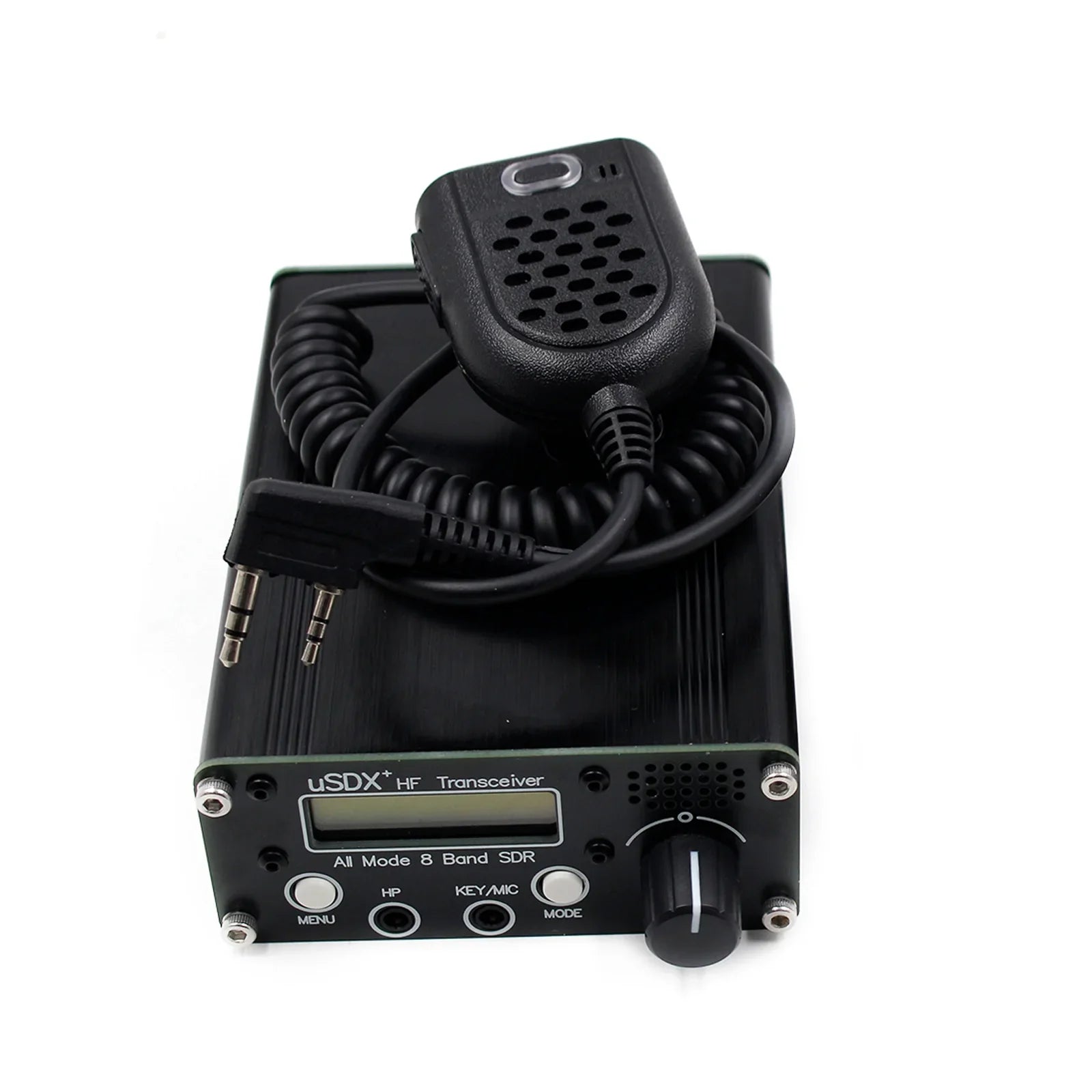

-1 microfono
-4 poggiapiedi per macchina
Spedizione:
Consegna gratuita
Tempi di consegna: 2-6 giorni lavorativi
Garanzia:
Ritorni : i clienti hanno il diritto di richiedere un reso entro 60 giorni successivi al ricevimento del prodotto.
Esperto online 24 ore su 24: risolvi i problemi di installazione e di prodotto
