Descrizione
Funzionalità:

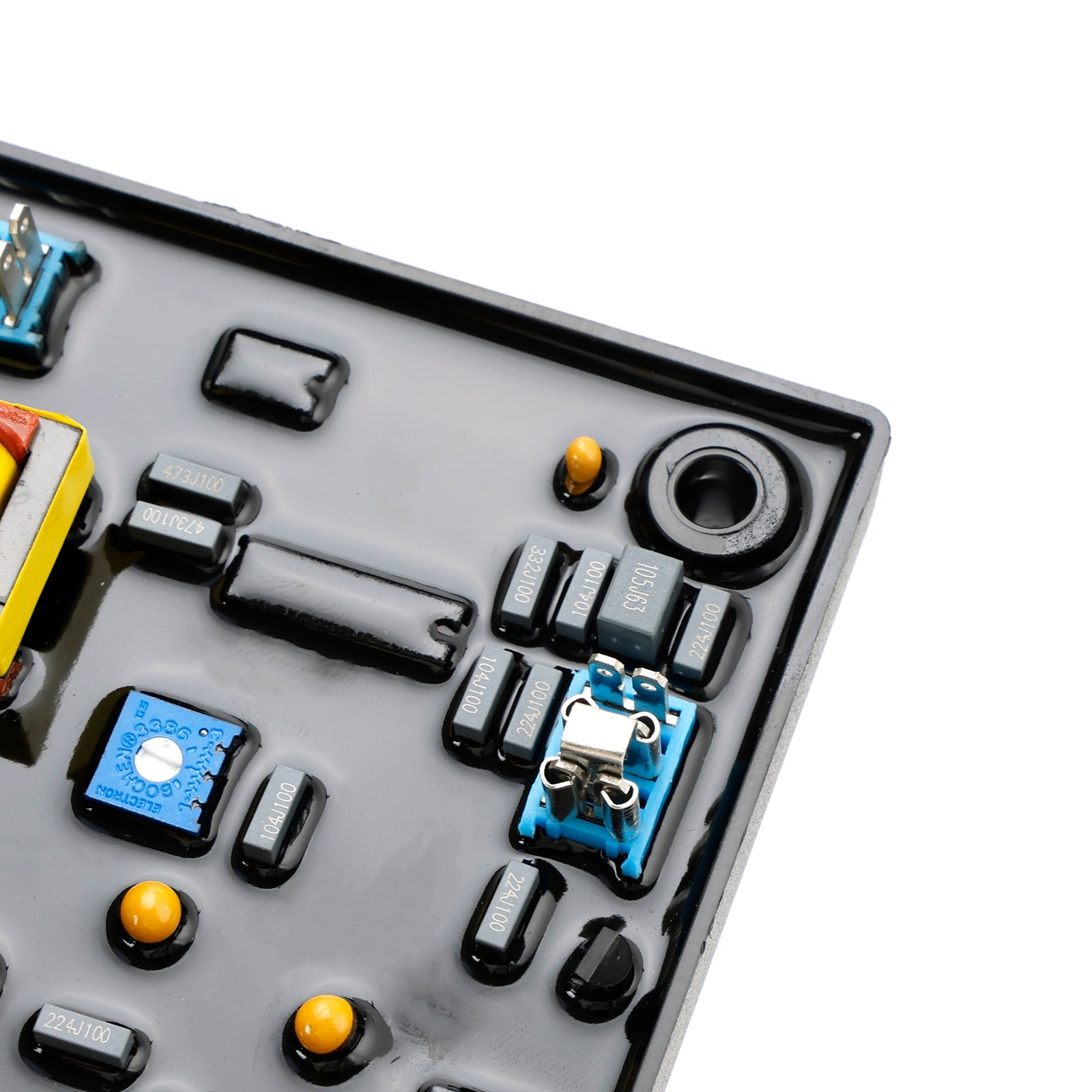

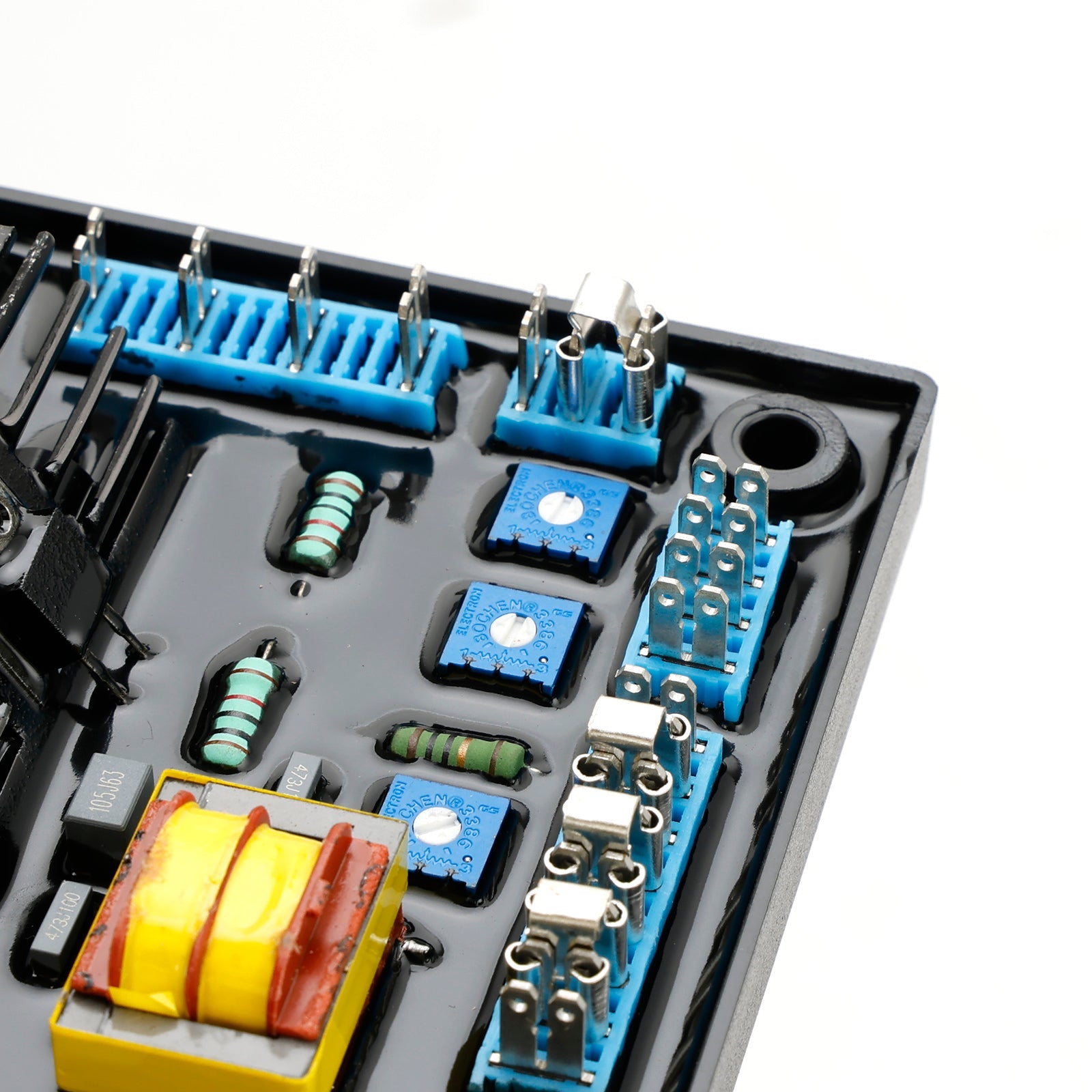

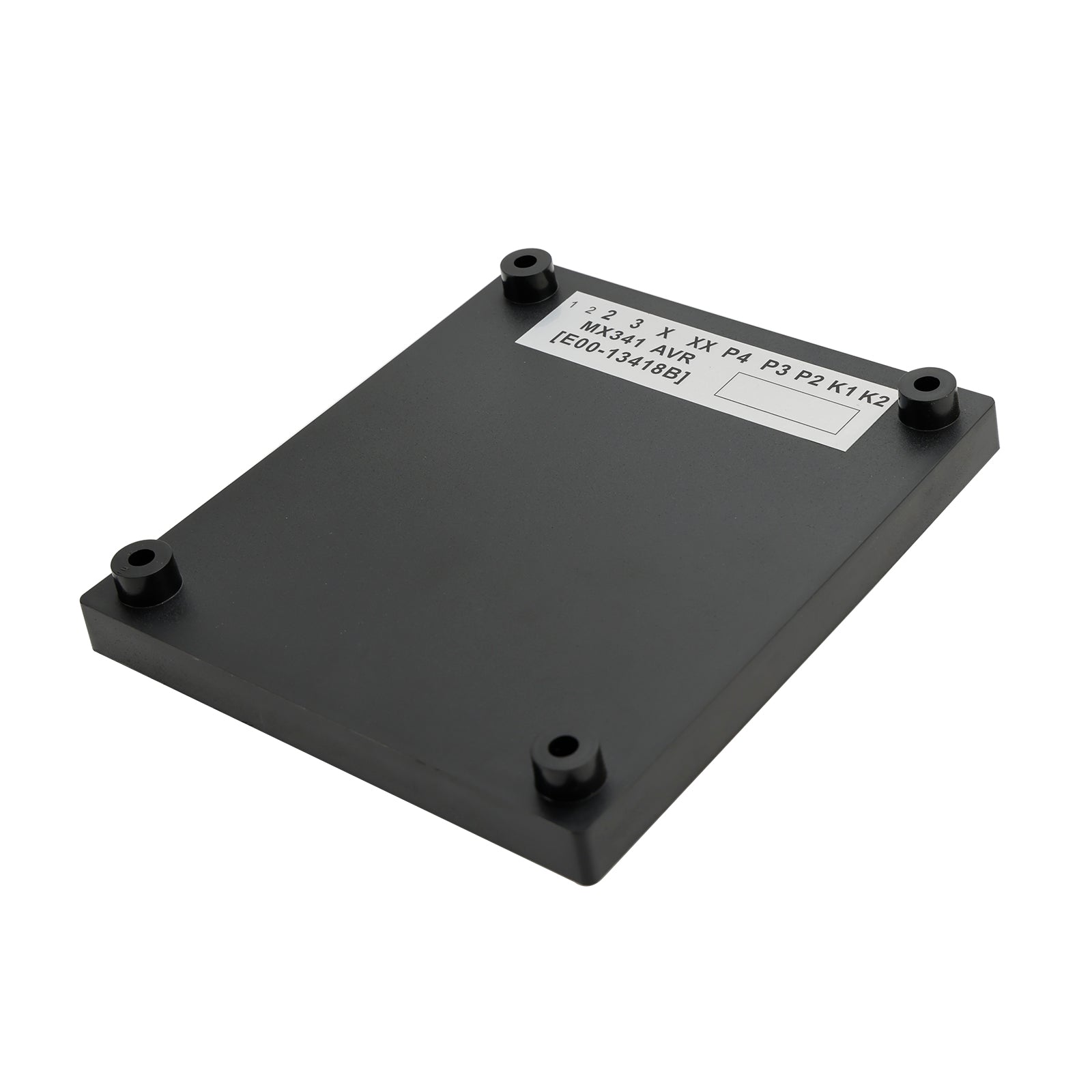

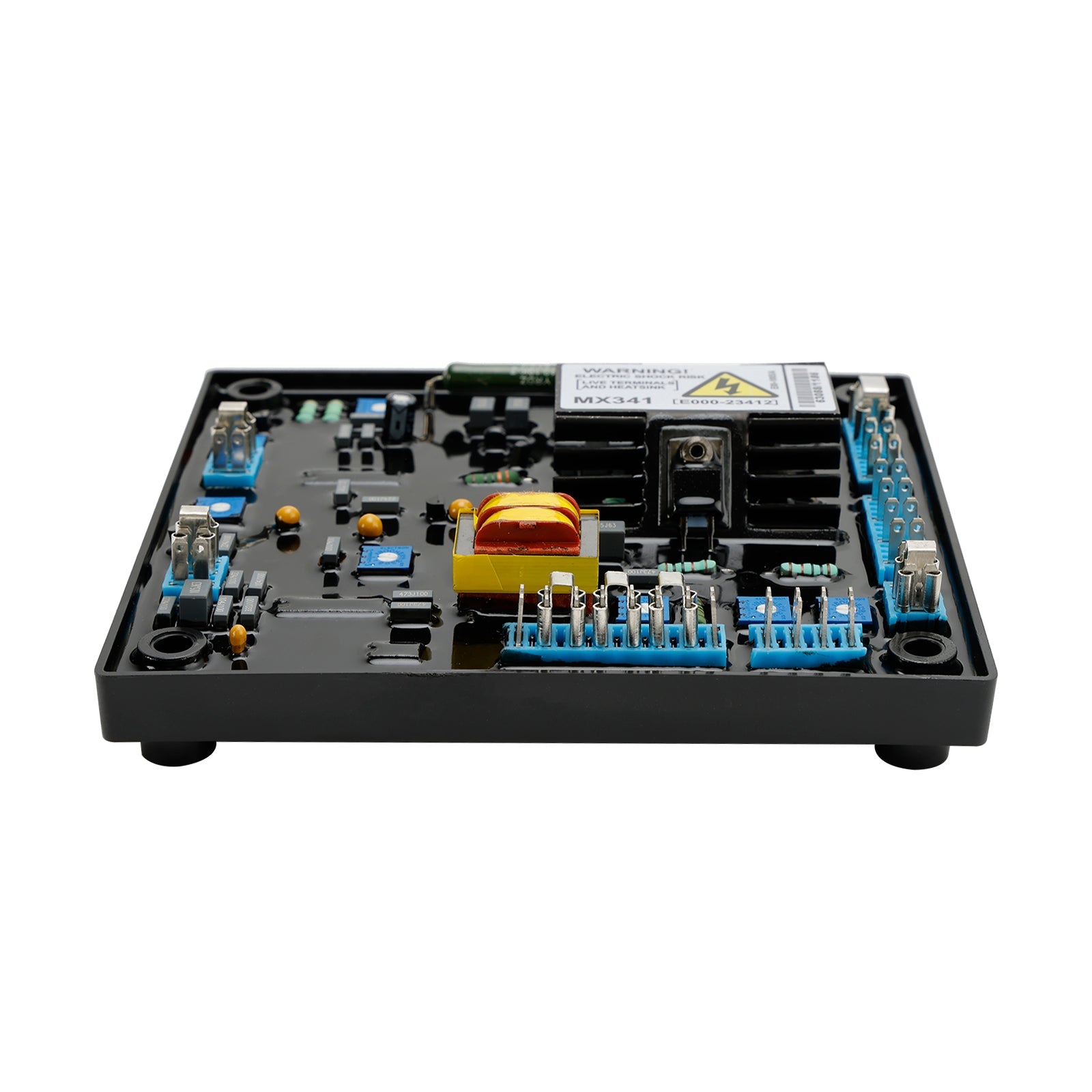

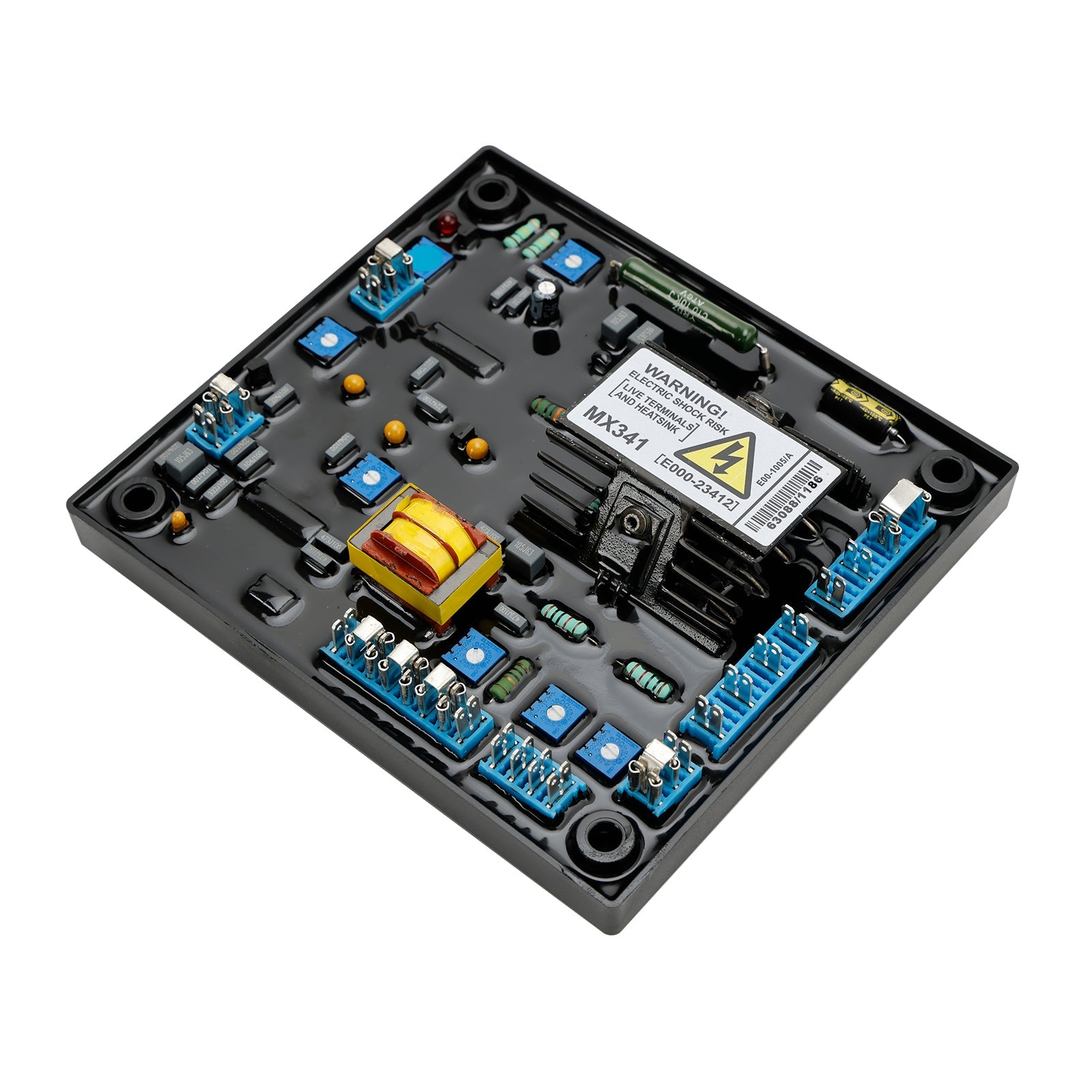

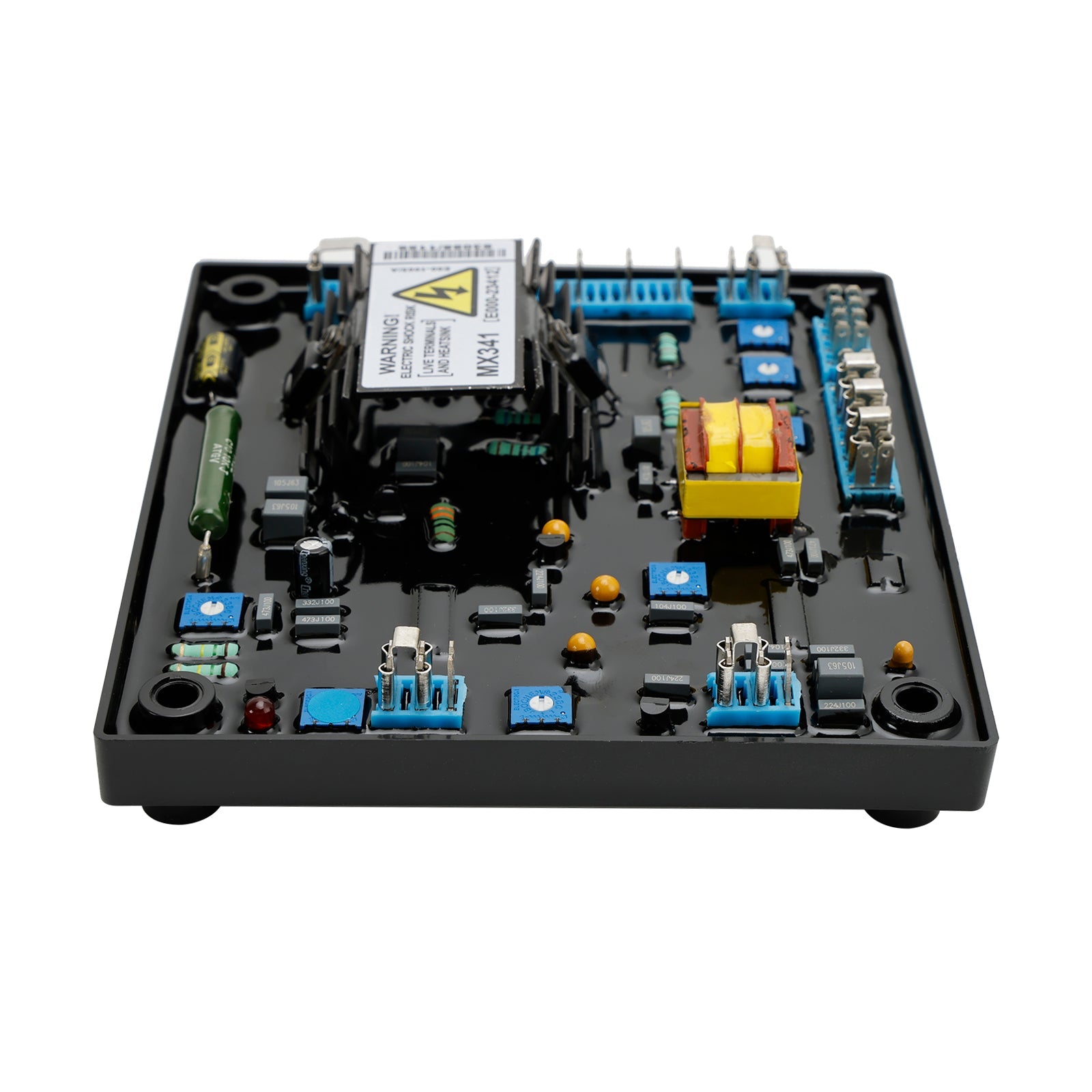

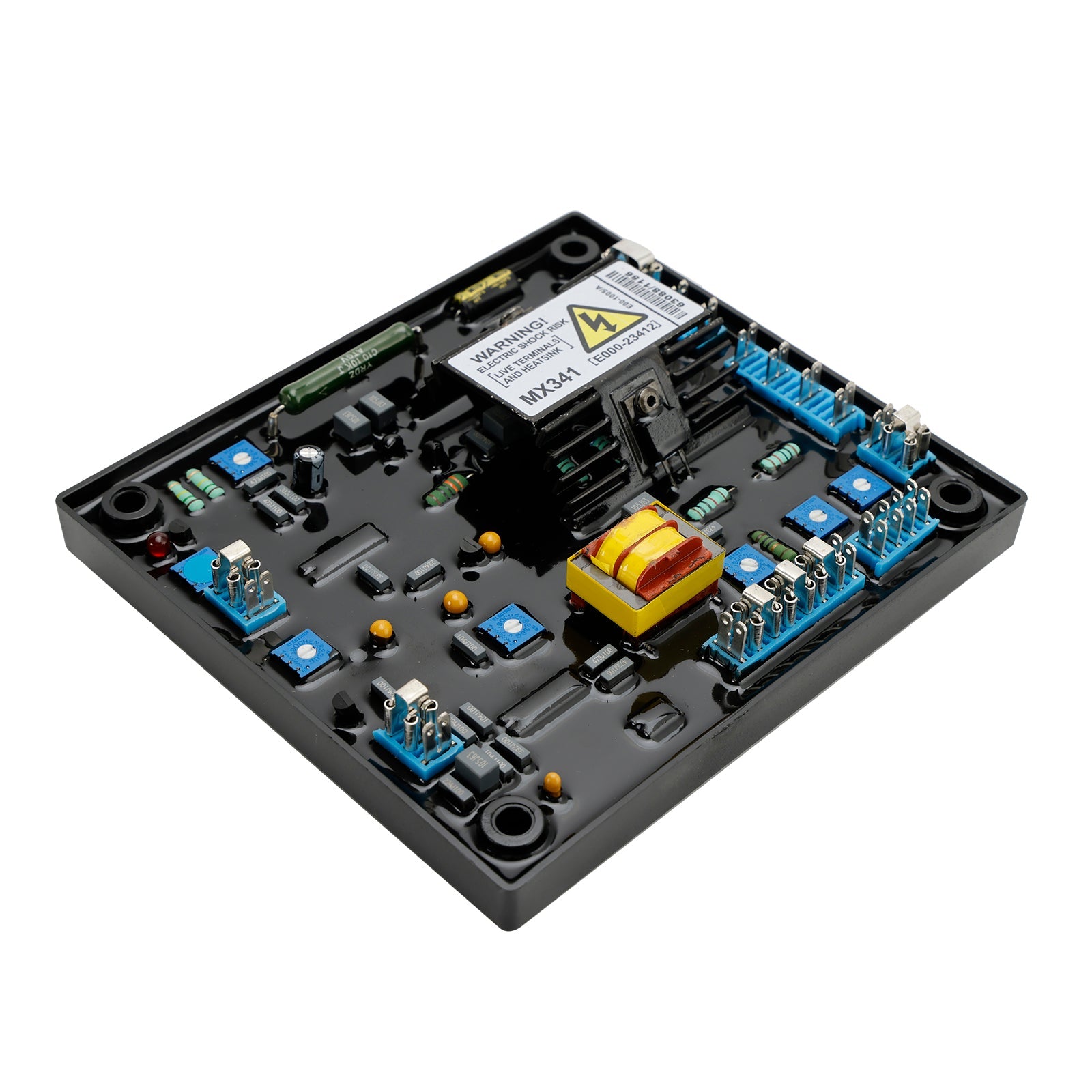

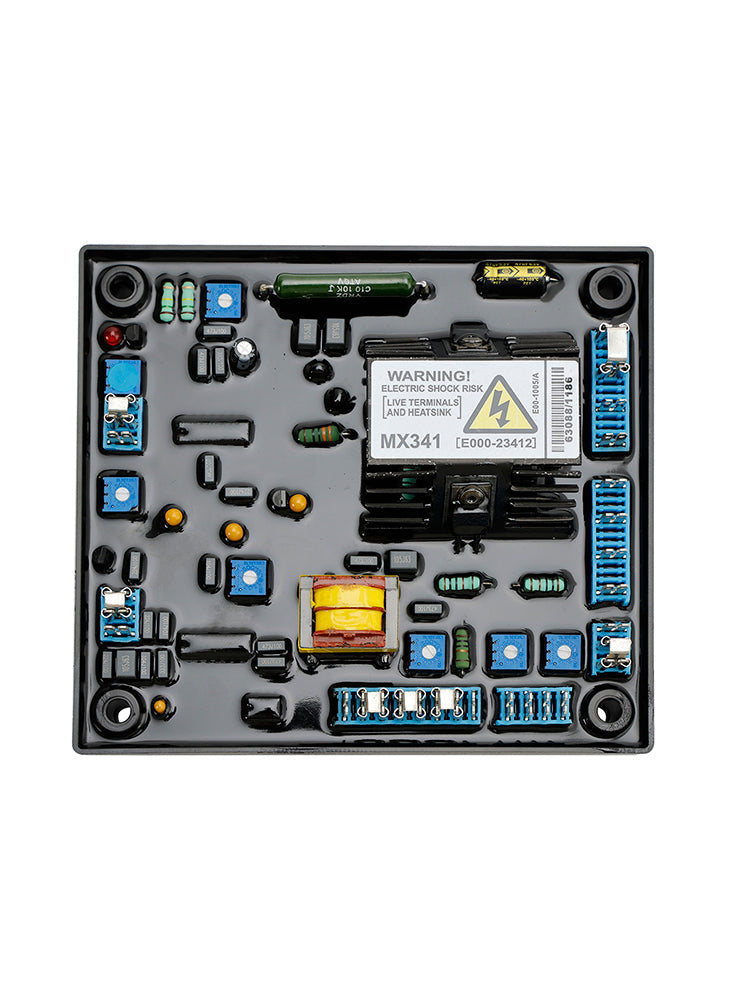

L'MX341 è un regolatore di tensione automatico con rilevamento bifase e fa parte del sistema di eccitazione di un generatore brushless. Eccitazione
l'alimentazione è derivata da un generatore a magneti permanenti trifase (PMG), per isolare i circuiti di controllo dell'AVR da effetti non lineari
carichi e per ridurre le interferenze in radiofrequenza sui terminali del generatore. La corrente di cortocircuito sostenuta del generatore è un'altra caratteristica del sistema PMG.
L'AVR rileva la tensione nell'avvolgimento principale del generatore e controlla la potenza fornita allo statore dell'eccitatrice e quindi al rotore principale per
mantenere la tensione di uscita del generatore entro i limiti specificati, compensando il carico del generatore, la velocità, la temperatura e il fattore di potenza.
È incluso un circuito di avvio graduale per fornire un accumulo controllato e regolare della tensione di uscita del generatore.
Un circuito di misurazione della frequenza monitora continuamente la velocità dell'albero del generatore e fornisce protezione contro la sottovelocità di eccitazione.
sistema riducendo la tensione di uscita del generatore proporzionalmente alla velocità al di sotto di una soglia predefinita. Un ulteriore miglioramento di questo
La funzione è una pendenza regolabile Volt per Hertz per migliorare il tempo di recupero del motore sui motori turbocompressi. È incluso un circuito di avvio graduale
fornire un accumulo controllato e regolare della tensione di uscita del generatore.
L'eccitazione incontrollata è limitata a un periodo di sicurezza mediante uno spegnimento interno del dispositivo di uscita dell'AVR. Questa condizione rimane bloccata fino all'arresto del generatore.
È previsto il collegamento di un interruttore di interruzione della tensione a distanza, consentendo all'utente un controllo preciso della potenza del generatore.
Viene fornito un ingresso analogico che consente la connessione a un controller del fattore di potenza Newage o ad altri dispositivi esterni con un'uscita compatibile.
L'AVR è dotato di connessione droop CT, per consentire il funzionamento in parallelo con altri generatori equipaggiati in modo simile.
Dettagli:
Condizione: 100% nuovo.
INGRESSO DI RILEVAMENTO
Voltaggio 190-264 VCA max, 1 fase, 2 fili
Frequenza nominale 50-60 Hz
POTENZA IN INGRESSO (PMG)
Voltaggio 140-220 VCA max, trifase, 3 fili
Corrente 3A/fase
Frequenza 100-120 Hz nominale
PER USCIRE
Voltaggio massimo 120 V cc
Corrente continua 2,7 A
Intermittente 6A per 10 secondi.
Resistenza 15 ohm minimo
REGOLAMENTO
+/- 1% (vedi nota 1)
DERIVA TERMICA
0,03 % per variazione di °C nell'ambiente AVR (nota 2)
TEMPO RAMPA AVVIO SOFT
3 secondi
RISPOSTA TIPICA DEL SISTEMA
Risposta dell'AVR 10 ms
Corrente depositata al 90% 80 ms
Volt macchina al 97% 300 ms
REGOLAZIONE TENSIONE ESTERNA
+/-10 % con trimmer da 1 k ohm 1 watt (vedi nota 3)
SOTTO PROTEZIONE DI FREQUENZA
Setpoint 95% Hz (vedi nota 4)
Pendenza di 170 % fino al 30 Hz
DISSIPAZIONE DI POTENZA DELL'UNITÀ
12 watt massimo
INGRESSO ANALOGICO
Ingresso massimo +/- 5 VCC (vedi nota 5)
Sensibilità 1 V per 5 % di volt del generatore (regolabile)
Resistenza di ingresso 1k ohm
INPUT DICHIARAZIONE DI QUADRATURA
carico 10 ohm
Massimo. sensibilità: 0,07 A per droop del 5% 0PF
Massimo.ingresso: 0,33 A
PROTEZIONE CONTRO LA SOVRACECCITAZIONE
Setpoint 75 VCC
Ritardo 10 secondi (fisso)
AMBIENTALE
Vibrazione 20-100 Hz 50 mm/s
100 Hz – 2 kHz 3,3 g
Temperatura di funzionamento da -40 a +70°C
Umidità relativa 0-70oC 95% (vedi nota 6)
Temperatura di stoccaggio da -55 a +80°C
OSSERVAZIONI:
1. Con 4 % della regolazione del motore.
2. Dopo 10 minuti.
3. Si applica dallo stato Mod D. La tariffa del generatore può
fare domanda a. Verificare con la fabbrica.
4. Impostazione di fabbrica, semisigillata, selezionabile tramite ponticello.
5. Qualsiasi dispositivo collegato all'ingresso analogico deve essere completamente
flottante (isolato galvanicamente da terra), con a
Resistenza di isolamento 500 V CA
6. Senza condensa.
Il pacchetto include:
1 X istruzioni sul prodotto
1 regolatore di tensione automatico X MX341
