Descripción

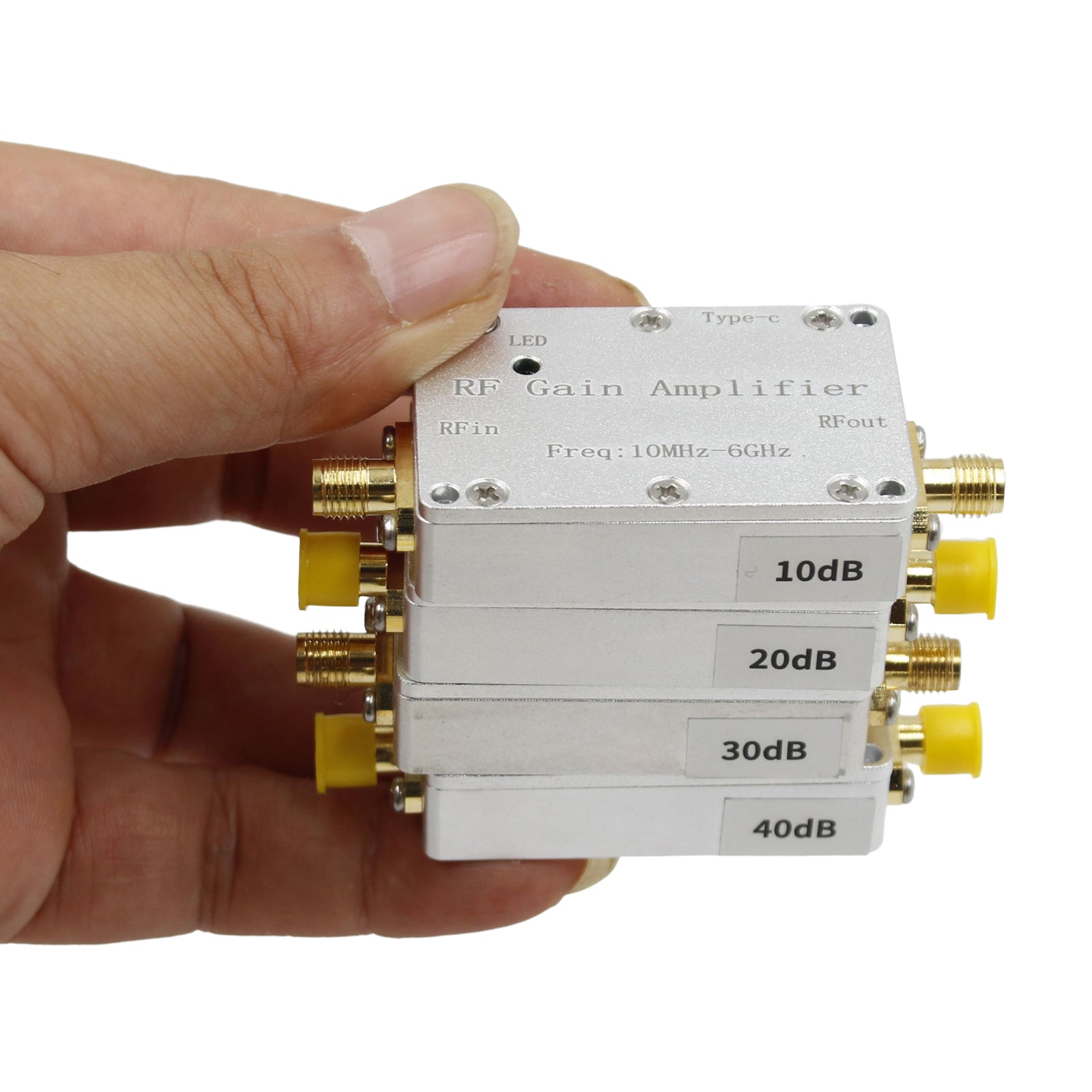

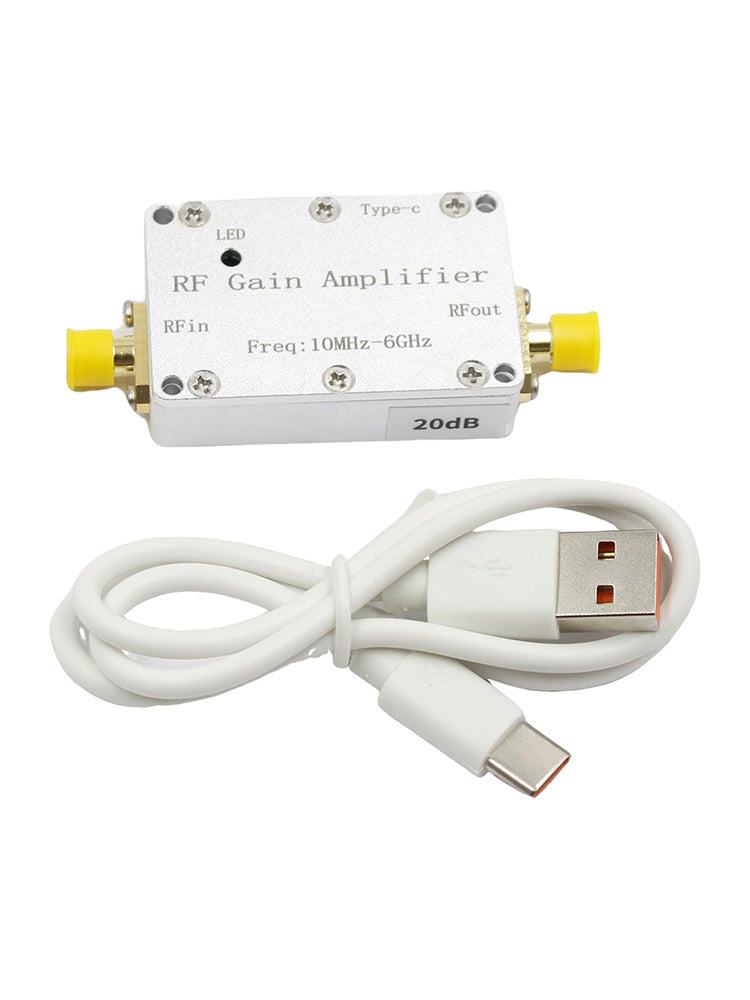

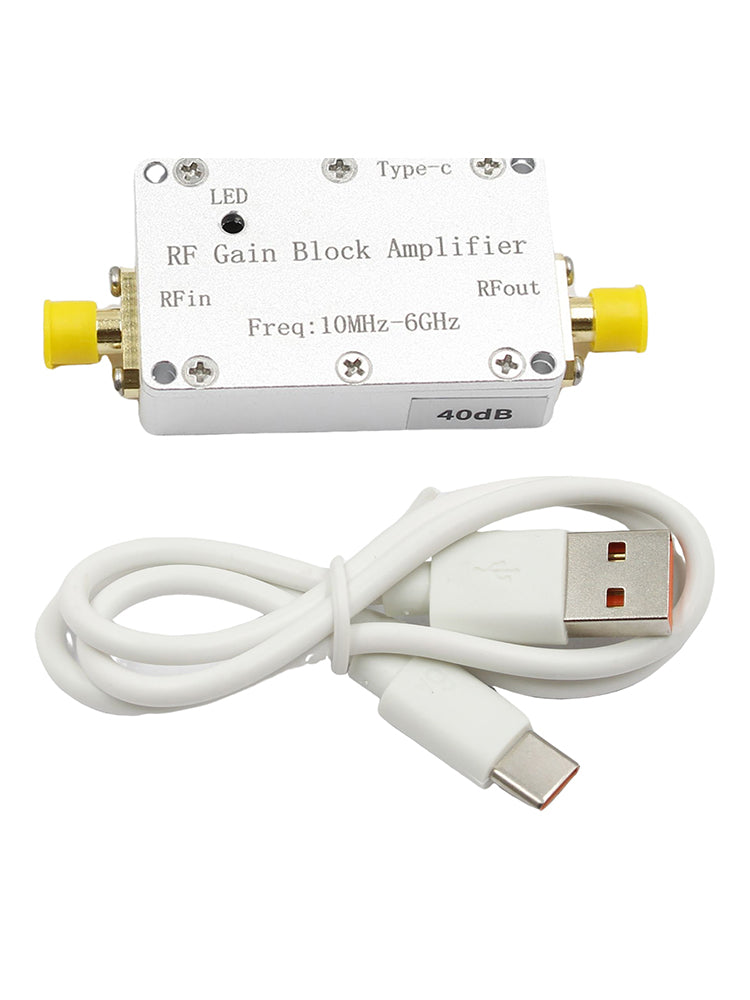

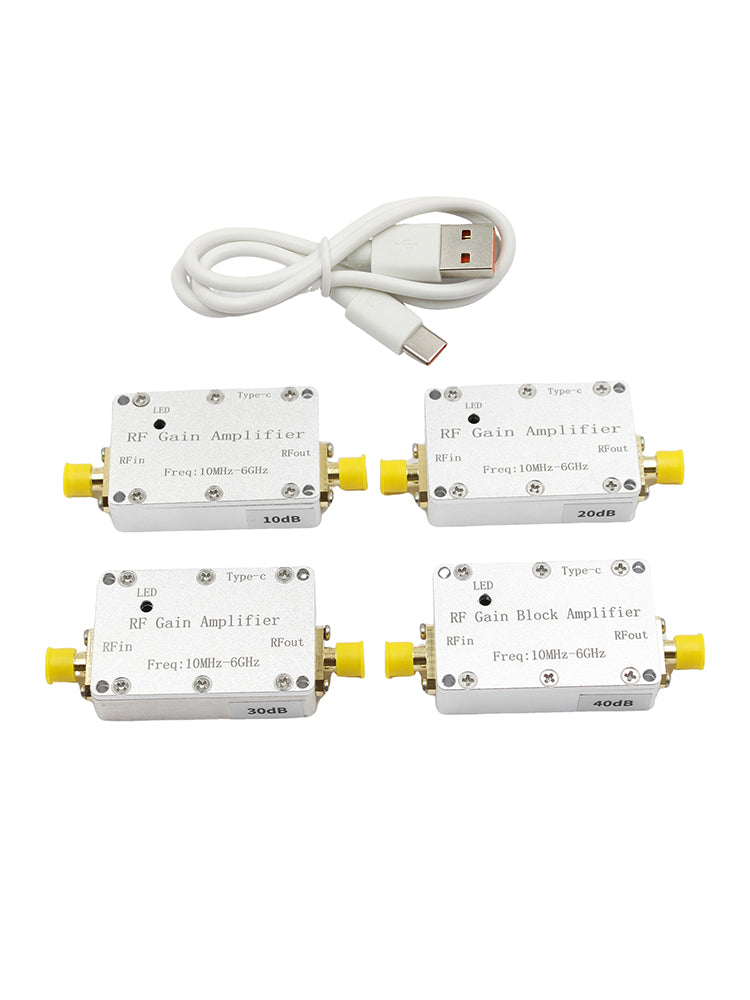

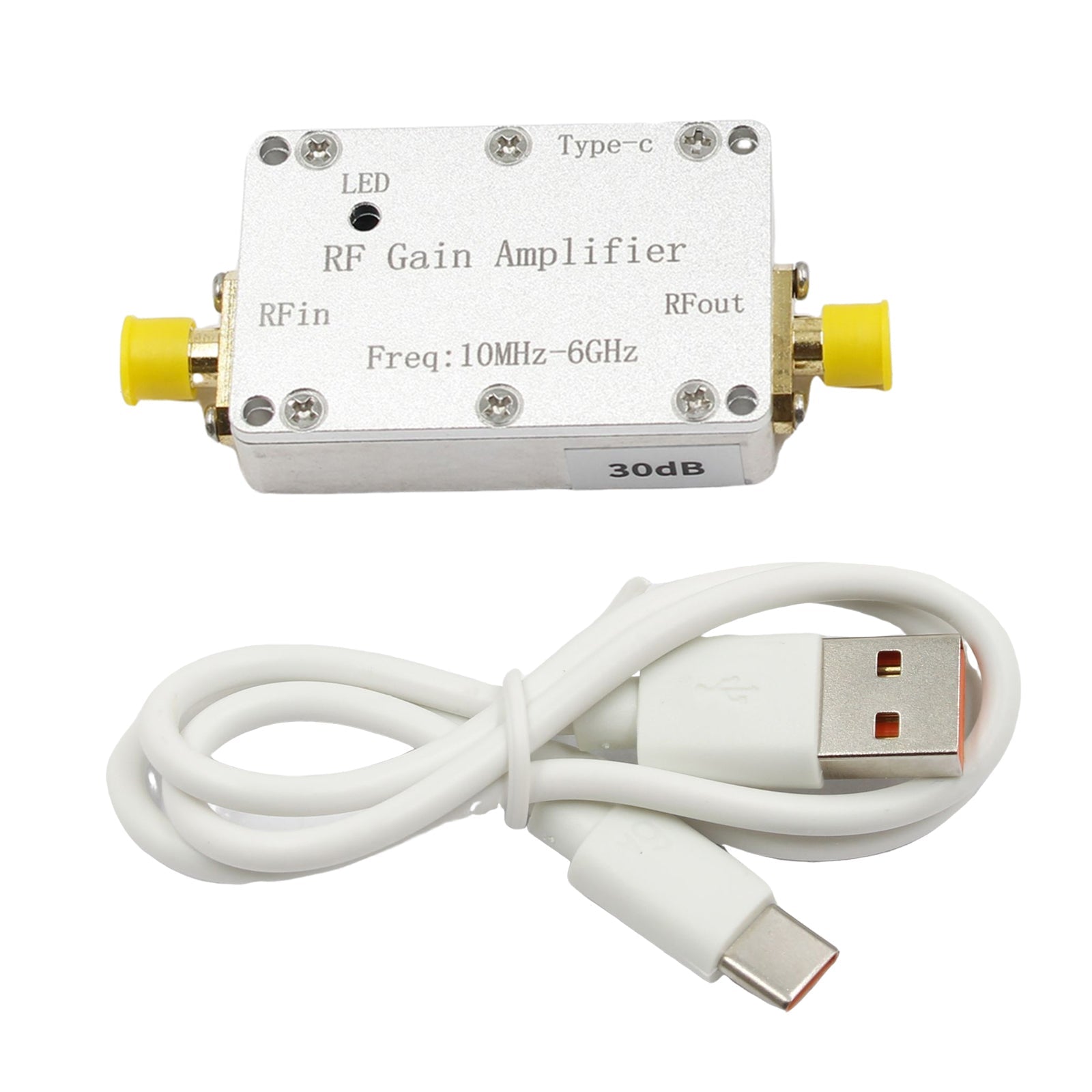

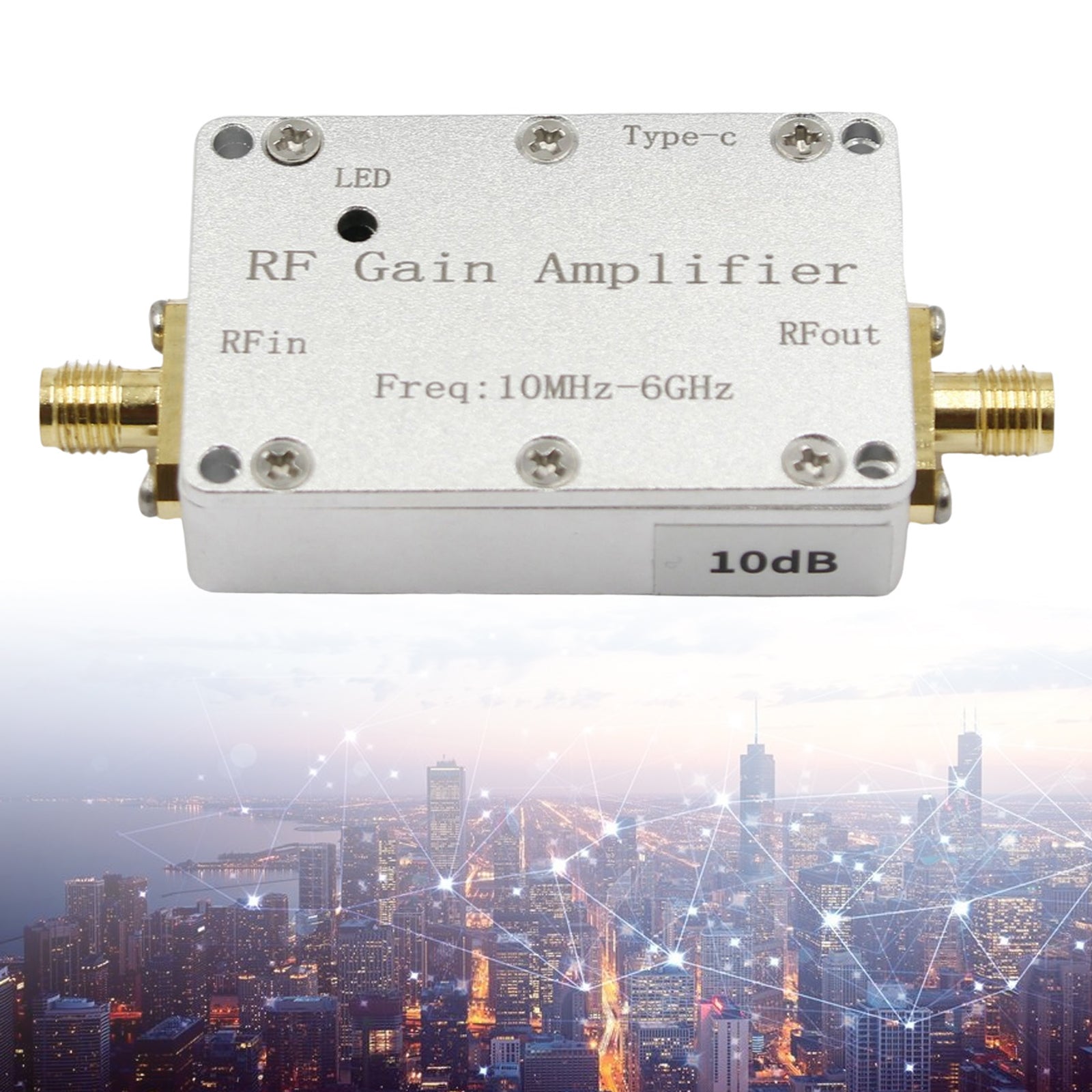

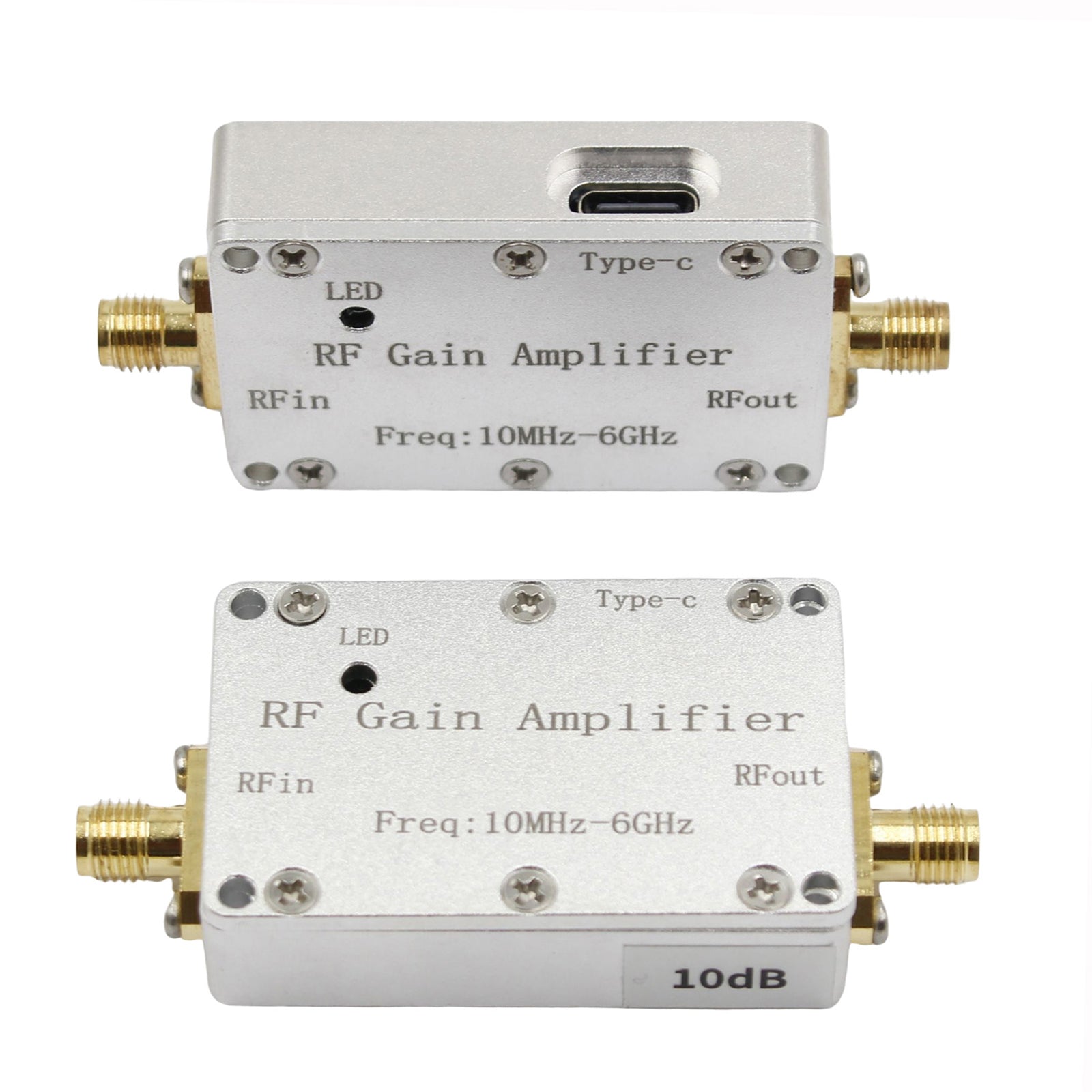

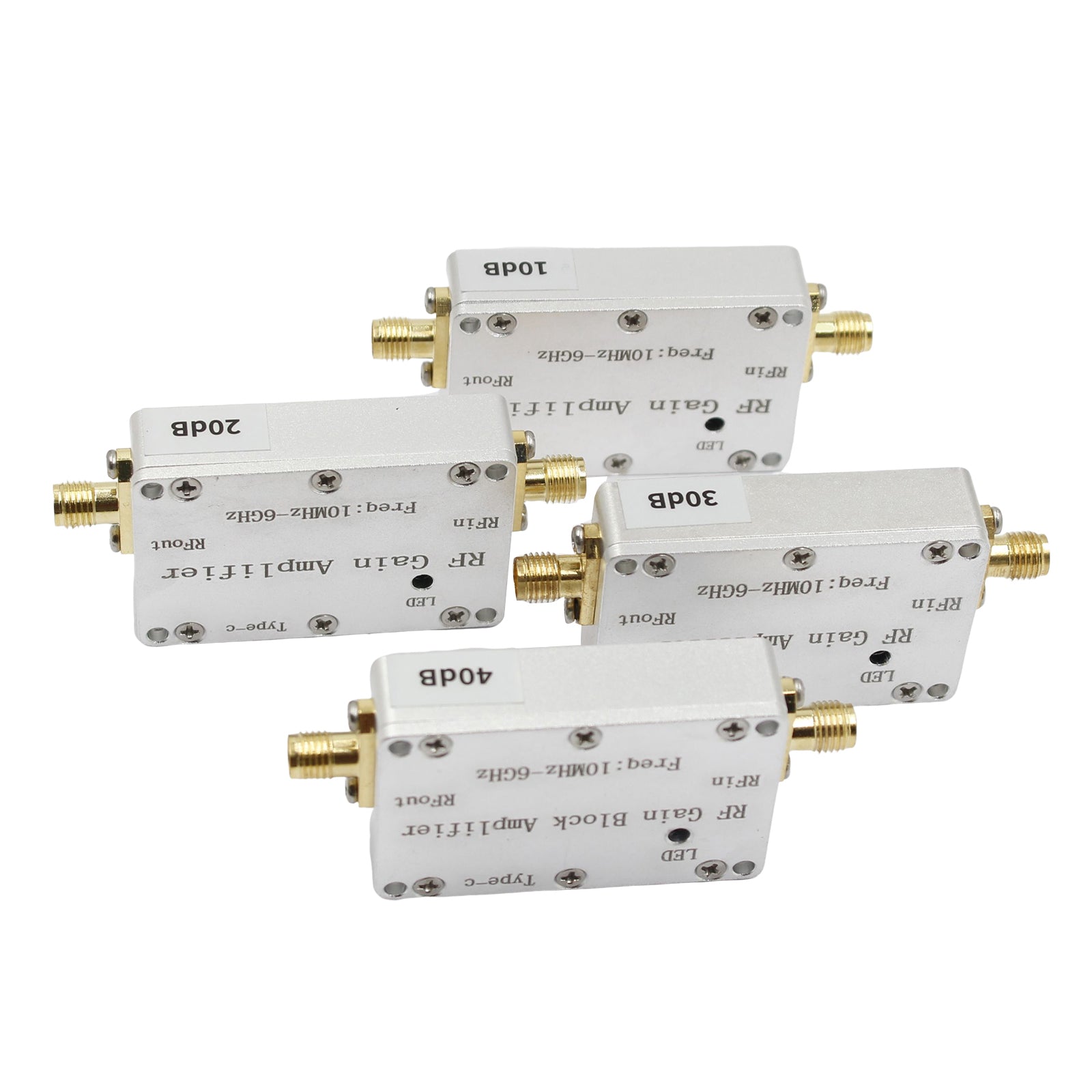

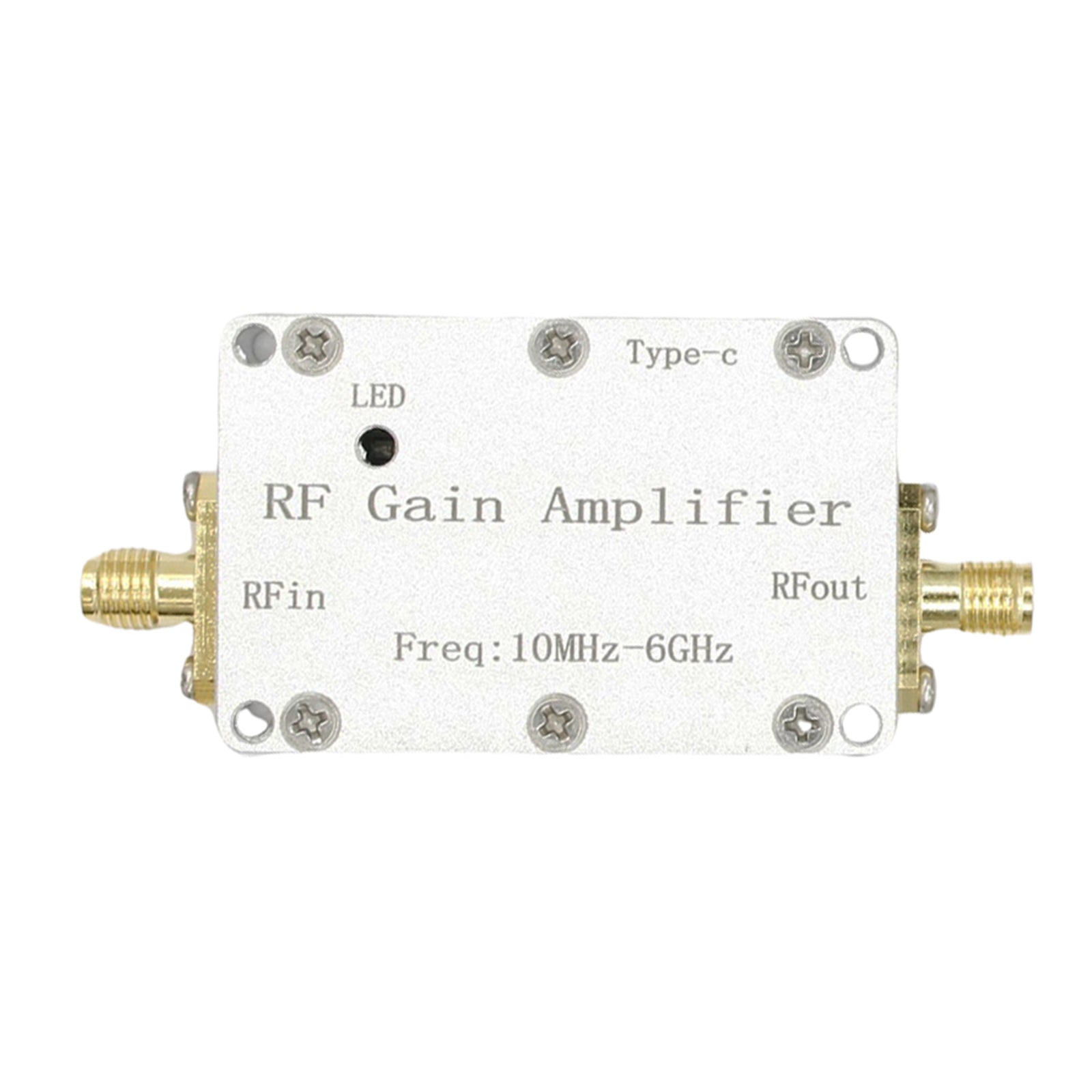

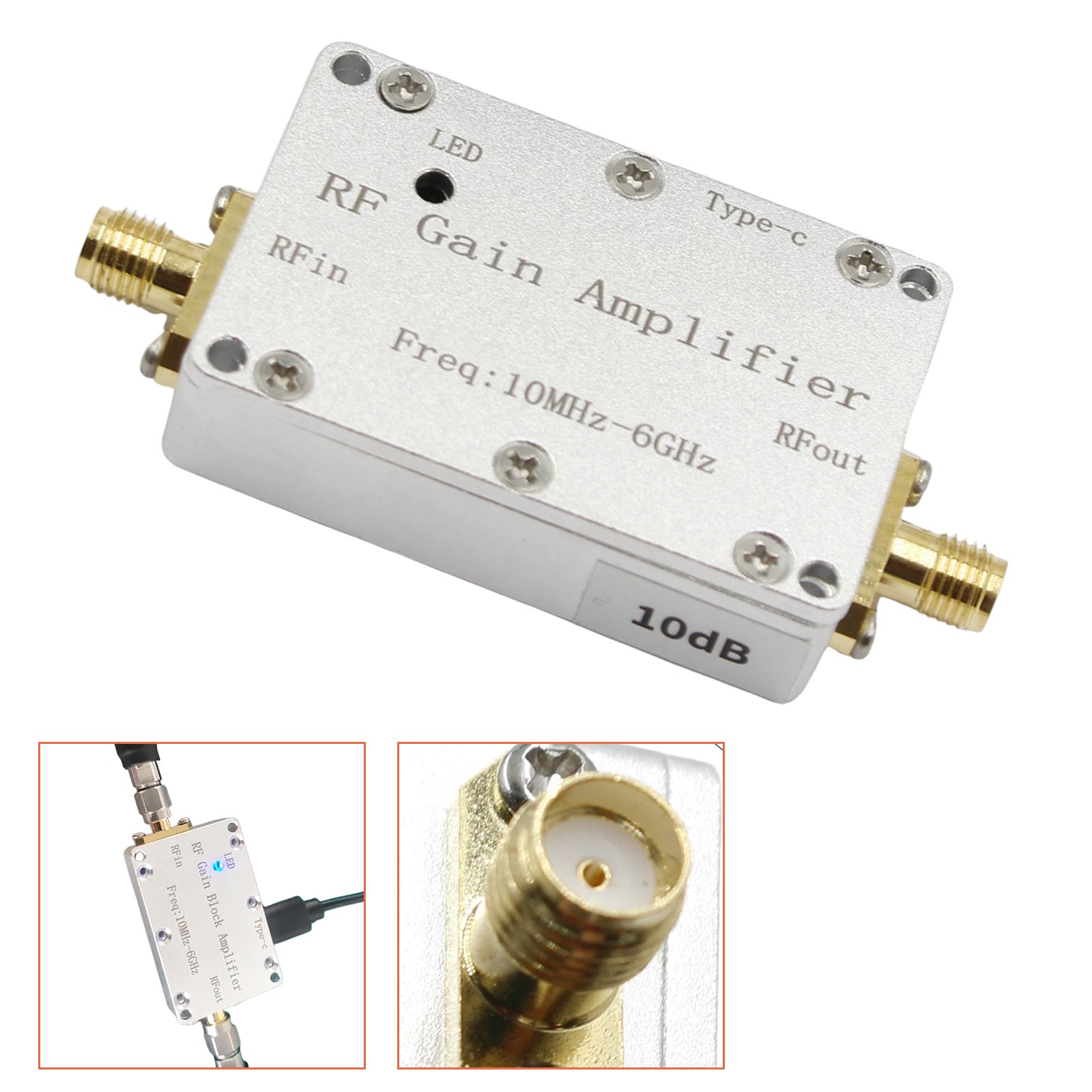

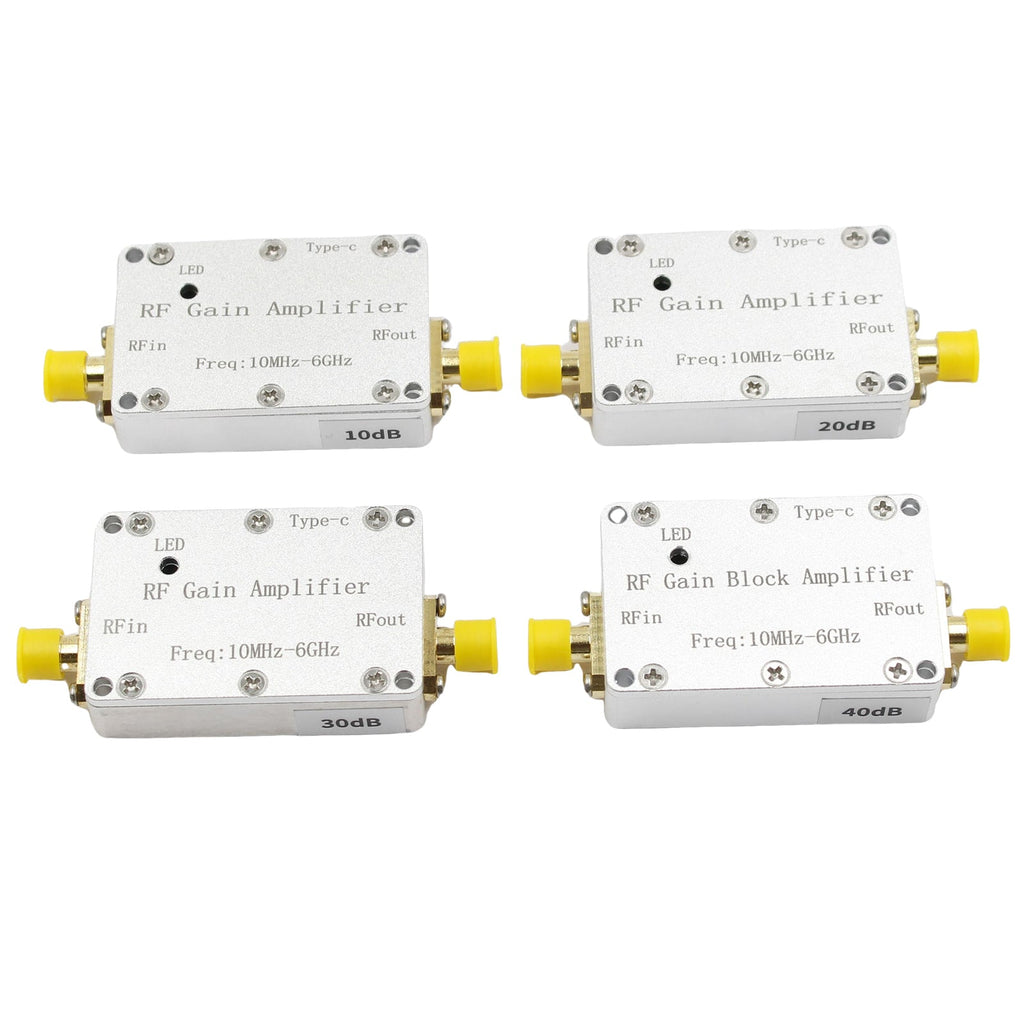

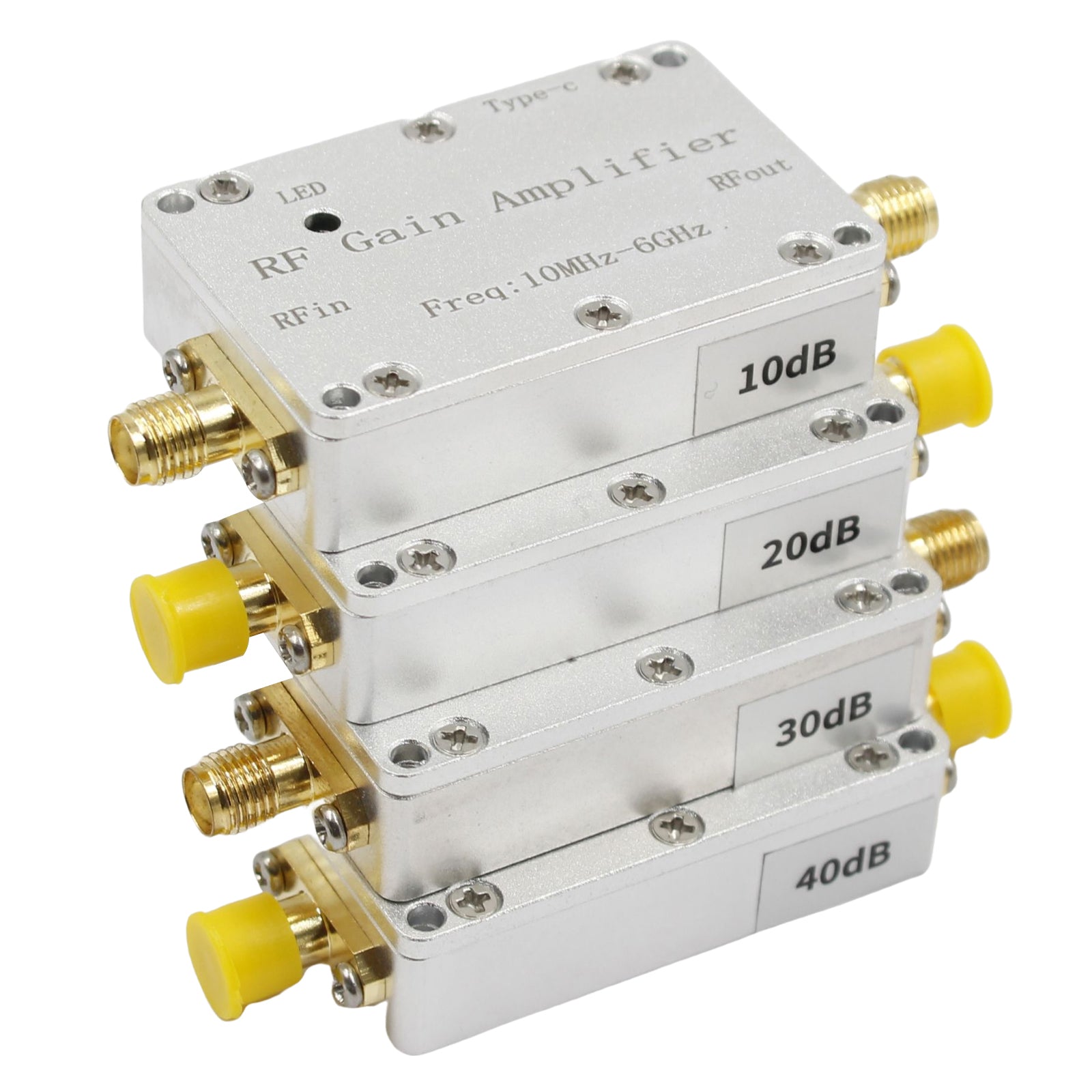

Amplificador de RF de 10 M a 6 GHz, 10 dB, 20 dB, 30 dB y 40 dB, receptor de alta ganancia.
Descripción:

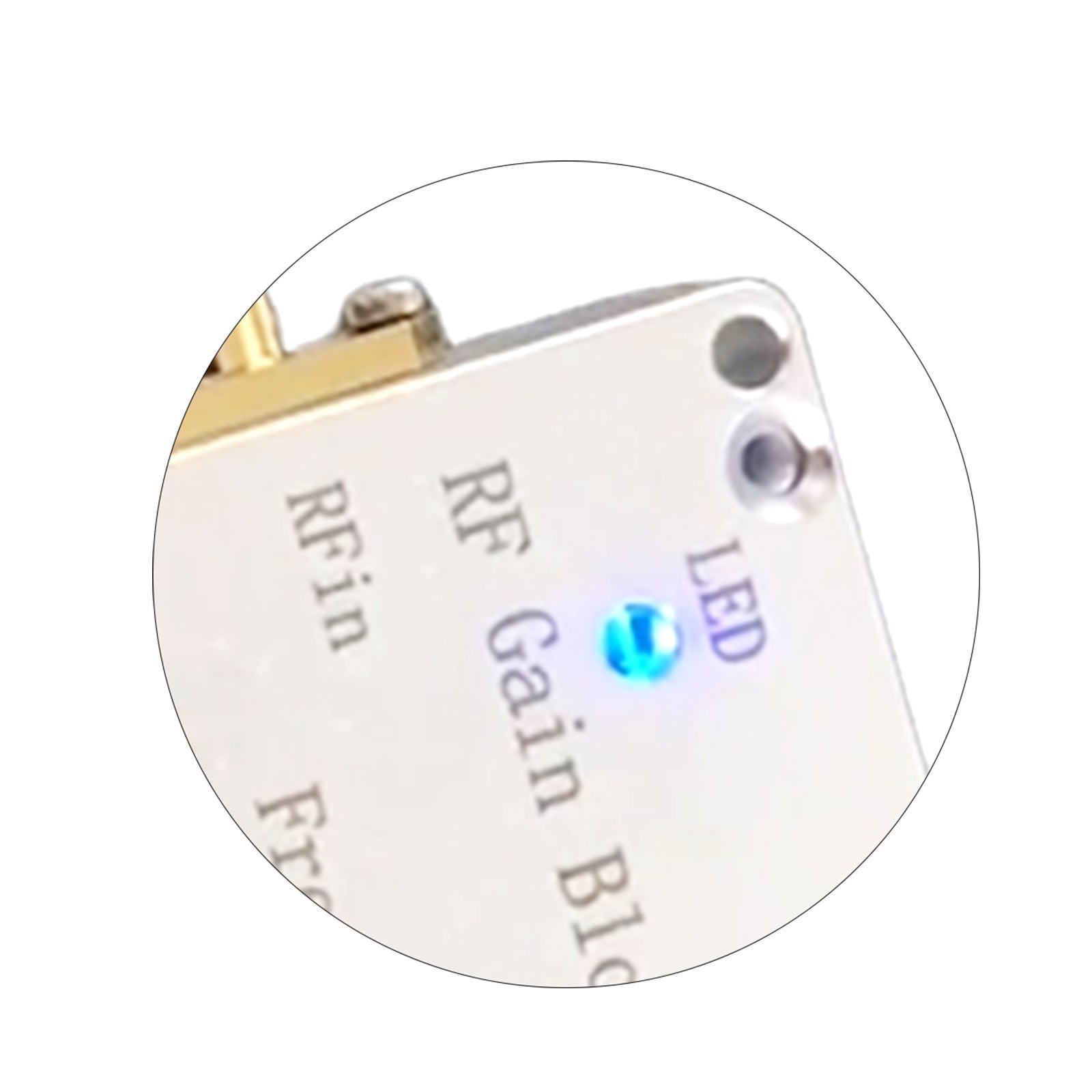

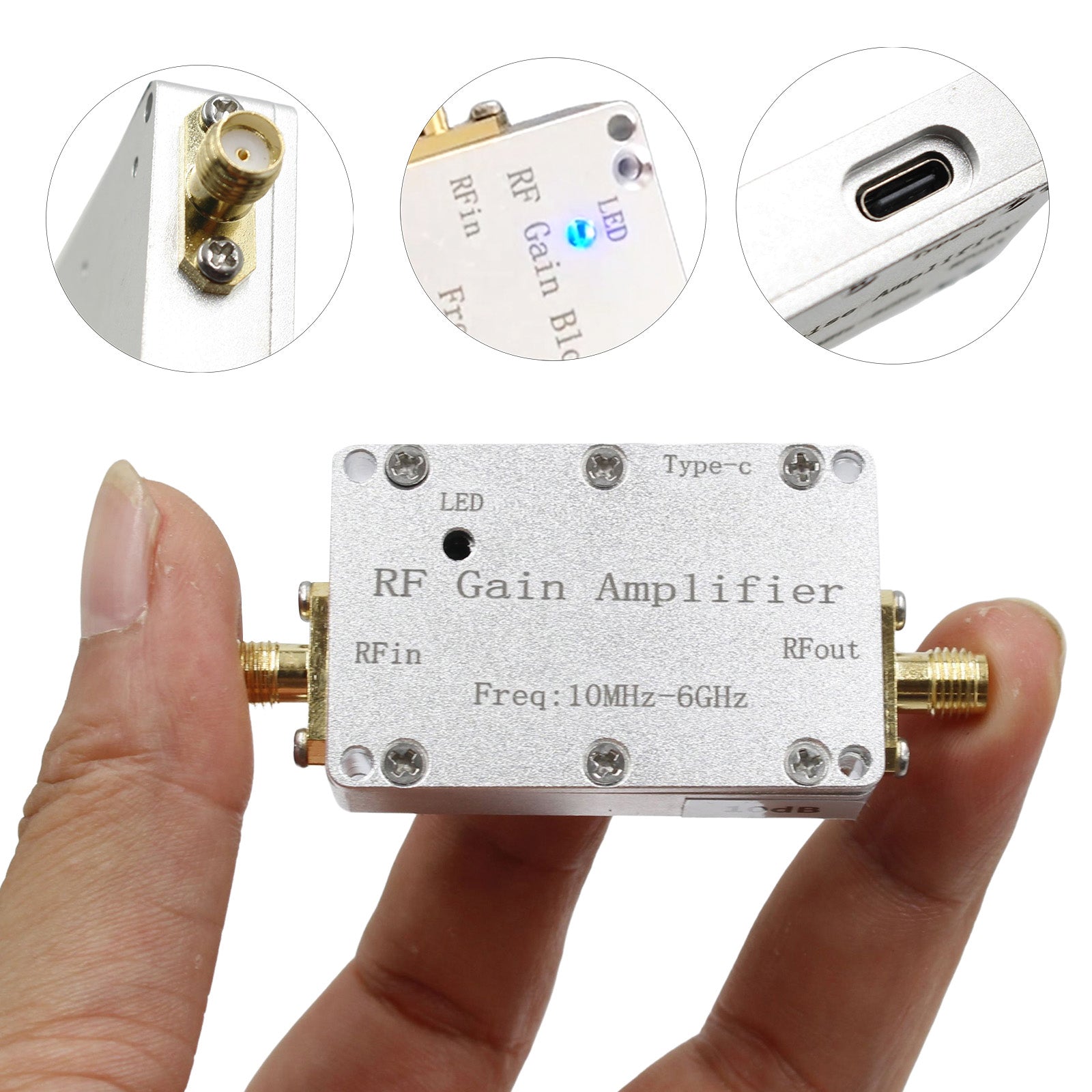

Este módulo amplificador se utiliza para la amplificación de la ganancia de señal y de señales pequeñas en diversos transmisores y receptores de radio. Cubre el rango de frecuencias de banda ancha de 10M-6GHz, 0M-6GHz, 433M, 1.2G, 1.5G, 2.4G, 5.8G y otras frecuencias de aplicación típicas, y presenta una alta planitud de ganancia de 10dB, 20dB, 30dB y 40dB. Se utiliza para la amplificación de la ganancia de señal en sistemas de transmisión y recepción. El módulo utiliza una fuente de alimentación de interfaz tipo C de +5V y cuenta con un indicador luminoso de funcionamiento.
Escenario de aplicación:
1. Receptor Beidou/GPS
2. Sistema de recepción (recepción de radio FM, recepción de radar, etc.)
3. Sistema receptor de compatibilidad electromagnética
4. Software de recepción de radio
5. Amplificación de la señal de frecuencia intermedia

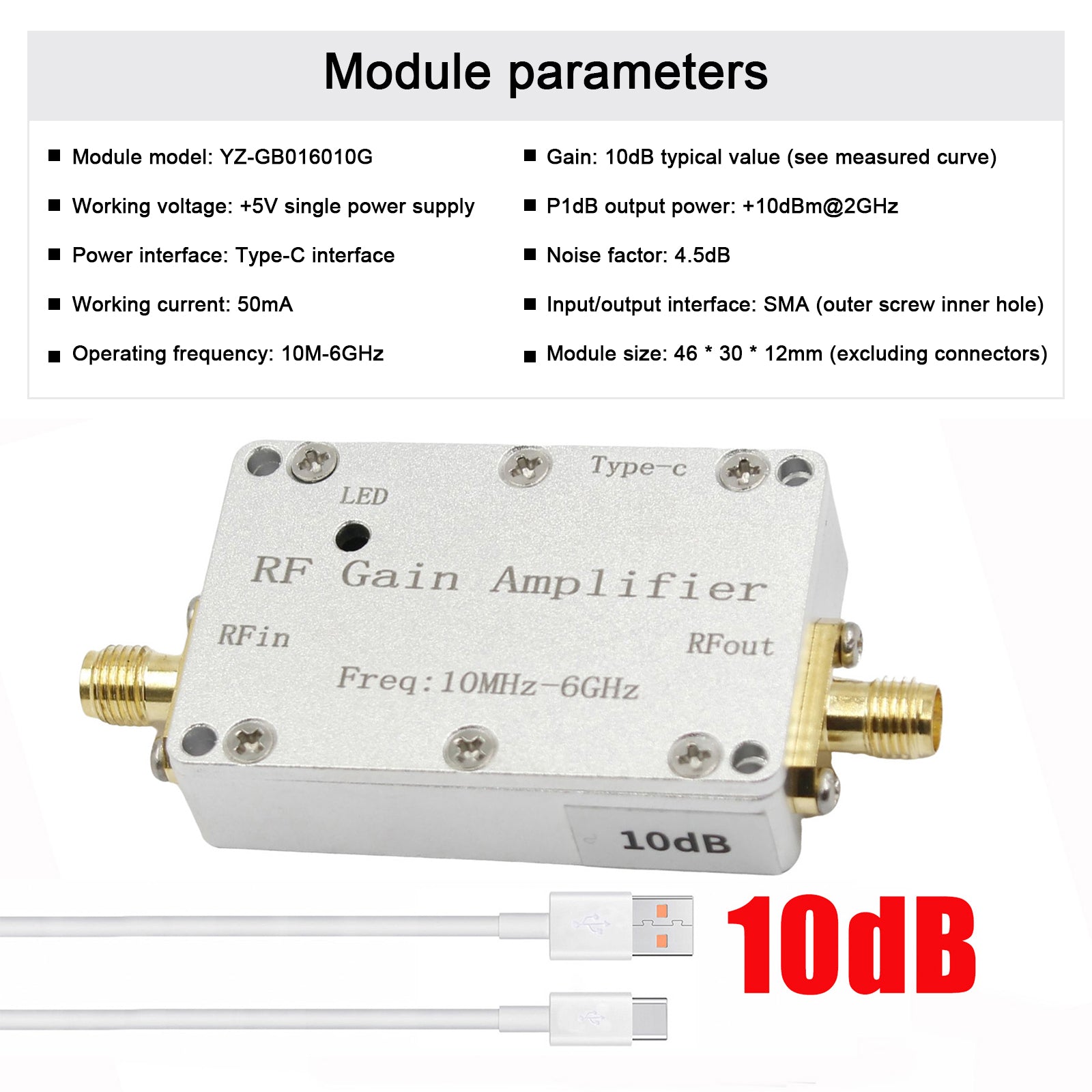

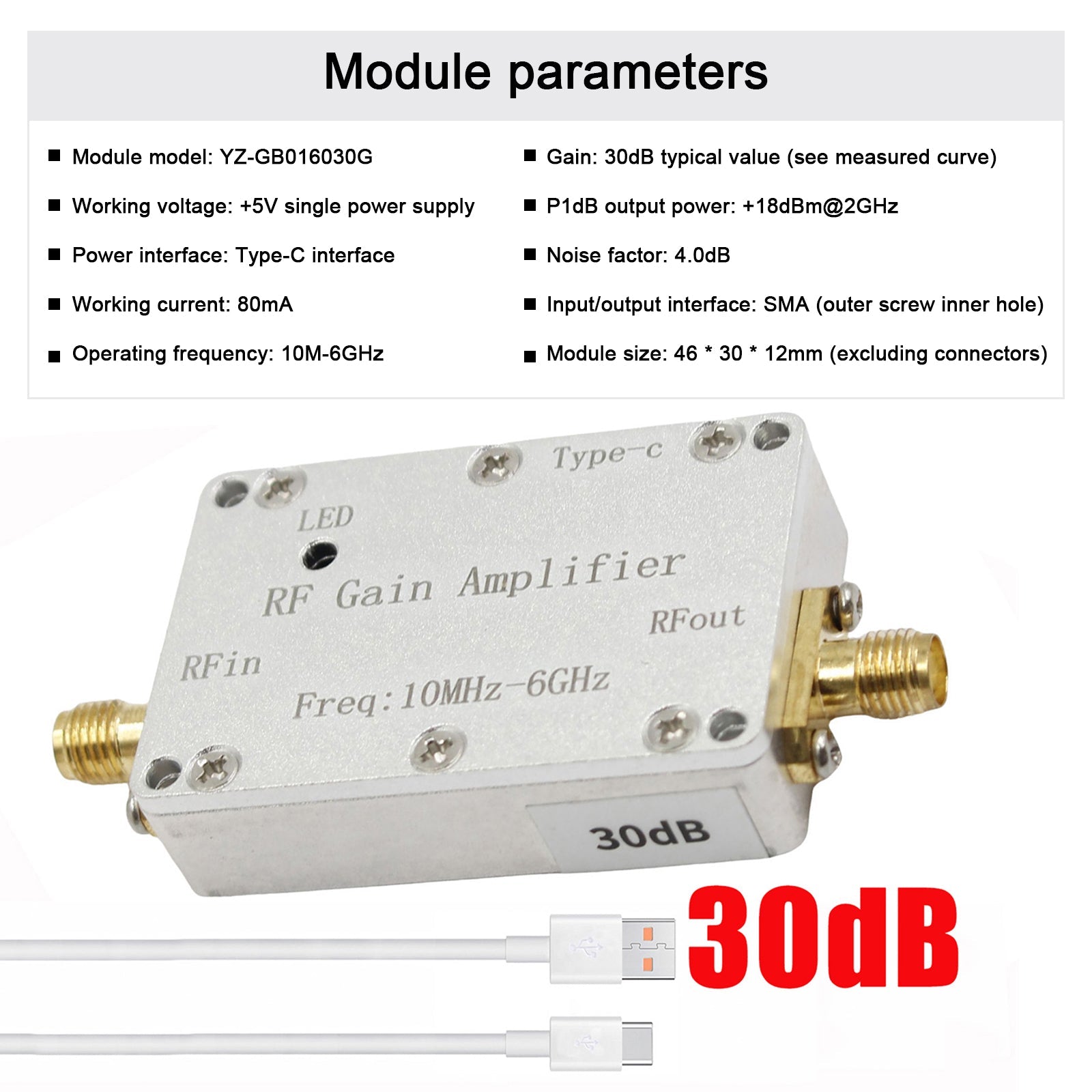

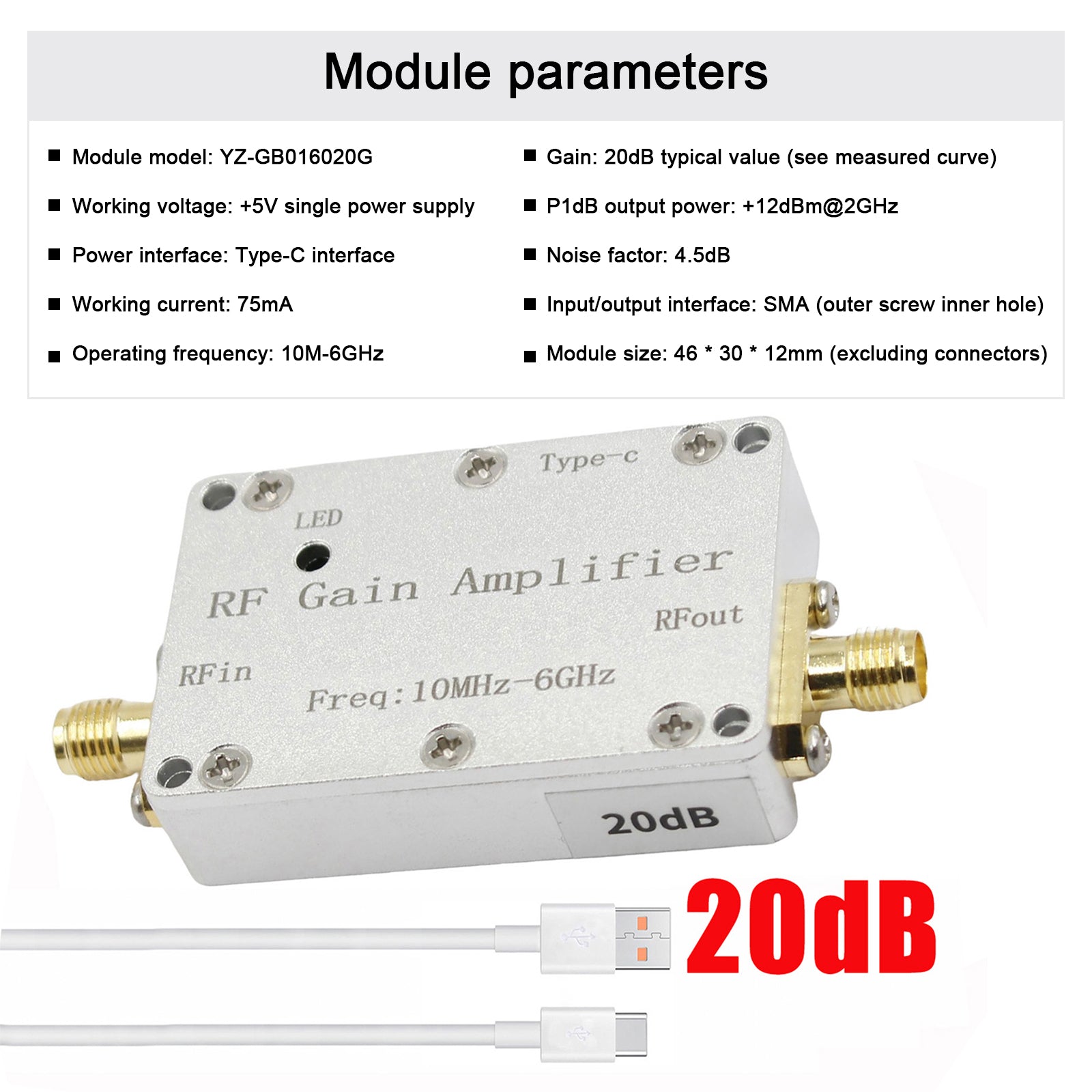

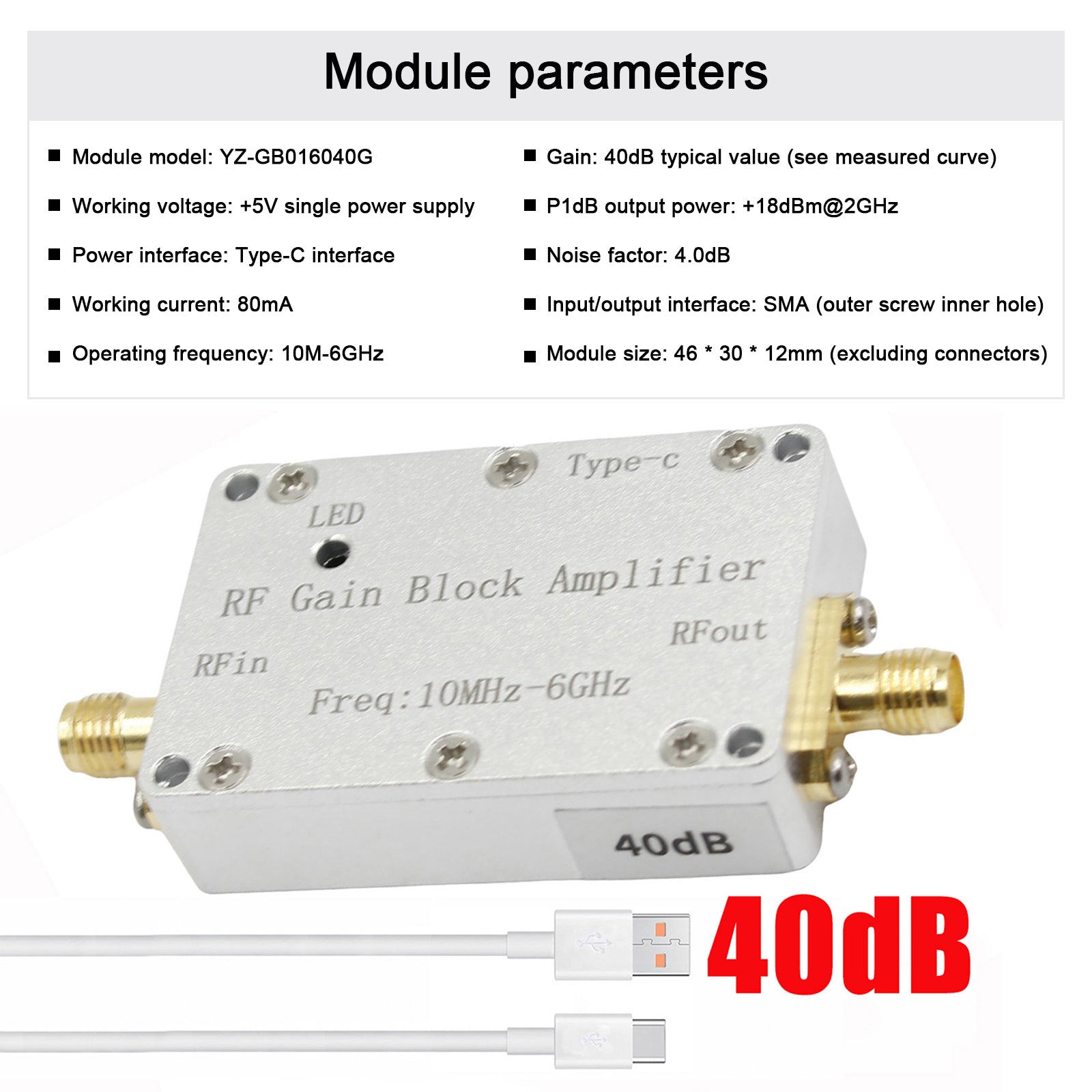

Especificación:
Voltaje de funcionamiento: fuente de alimentación única +5V;

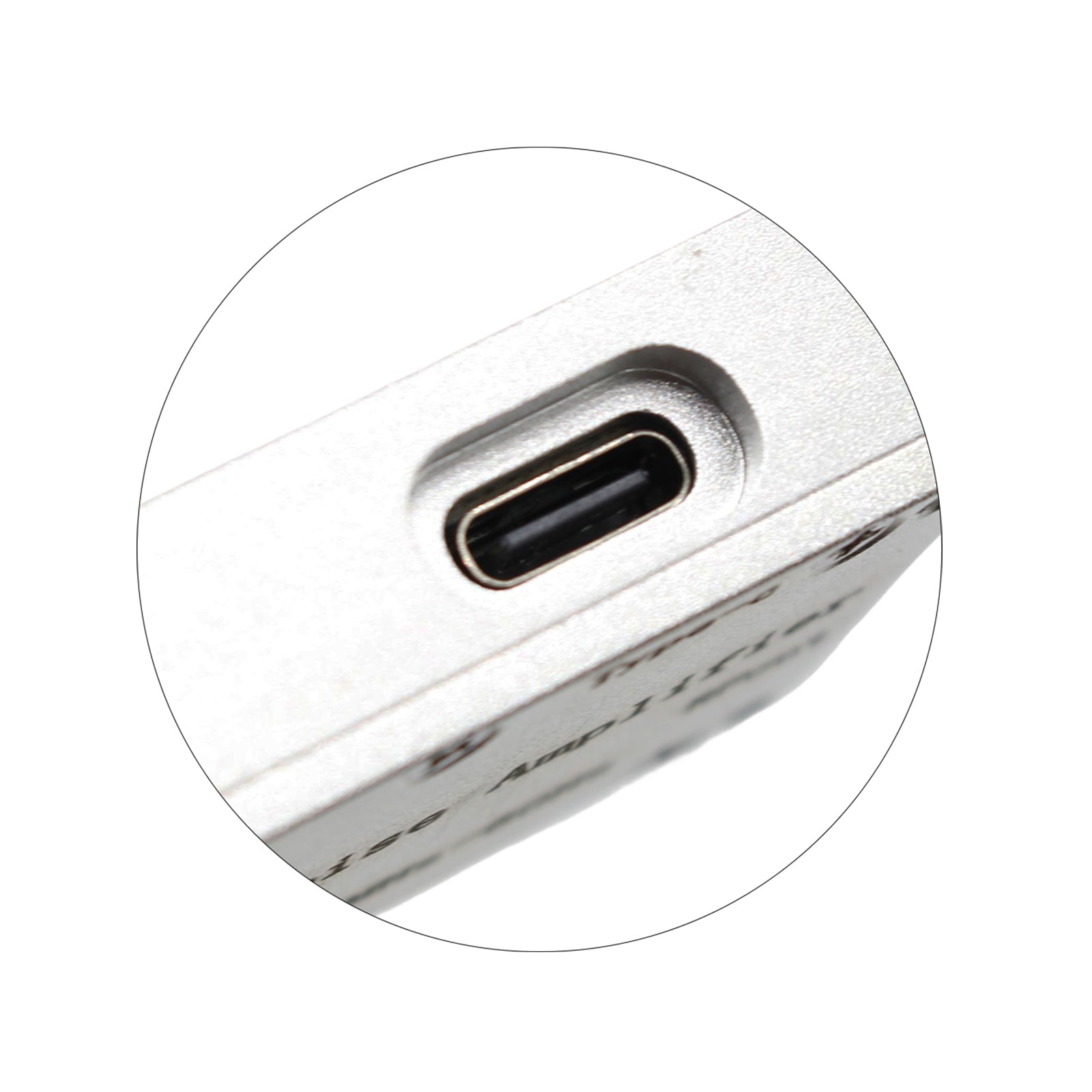

Interfaz de alimentación: Interfaz tipo C;
Corriente de funcionamiento: 10 dB-50 mA; 20 dB-75 mA; 30 dB-80 mA; 40 dB-80 mA
Frecuencia de trabajo: 10M-6GHz;

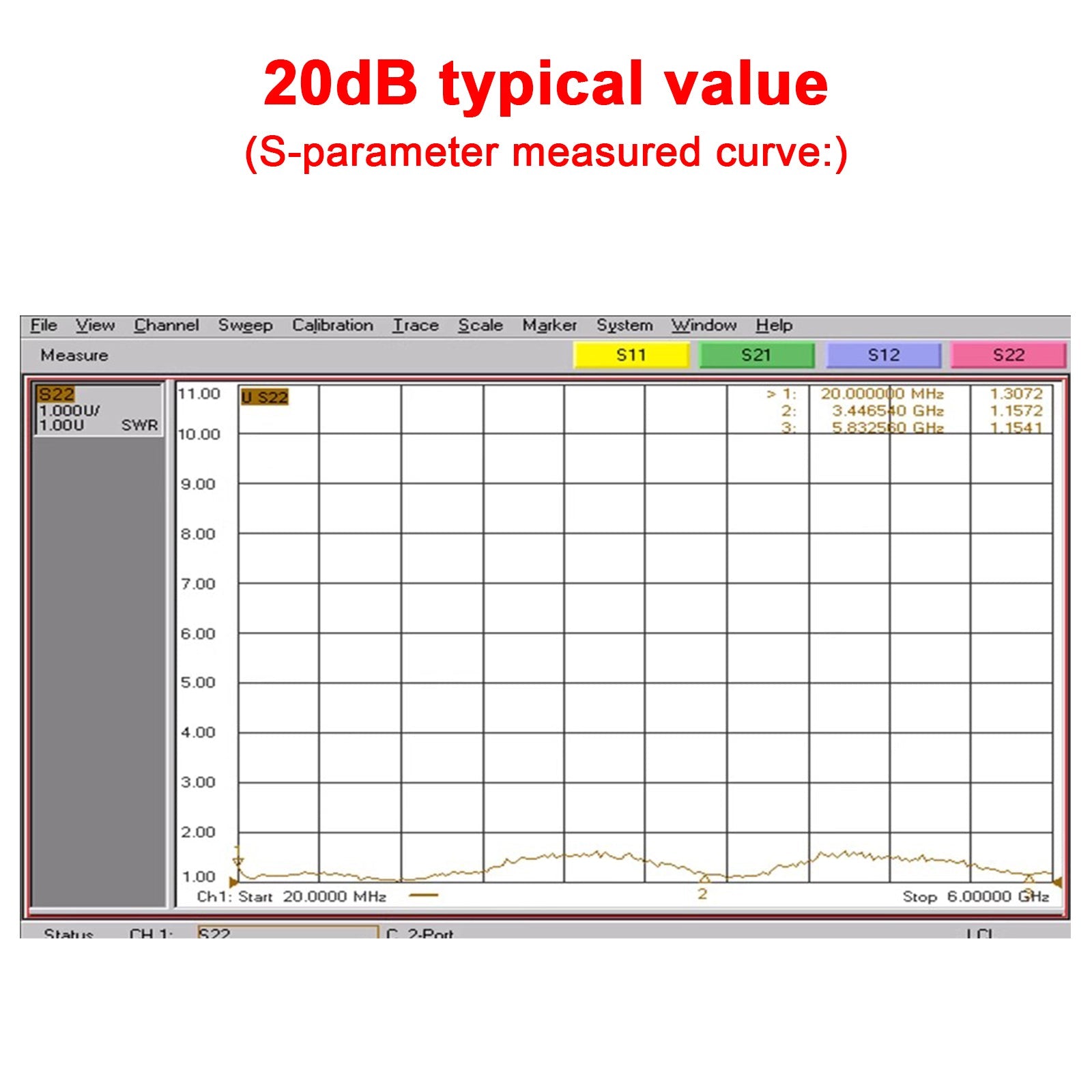

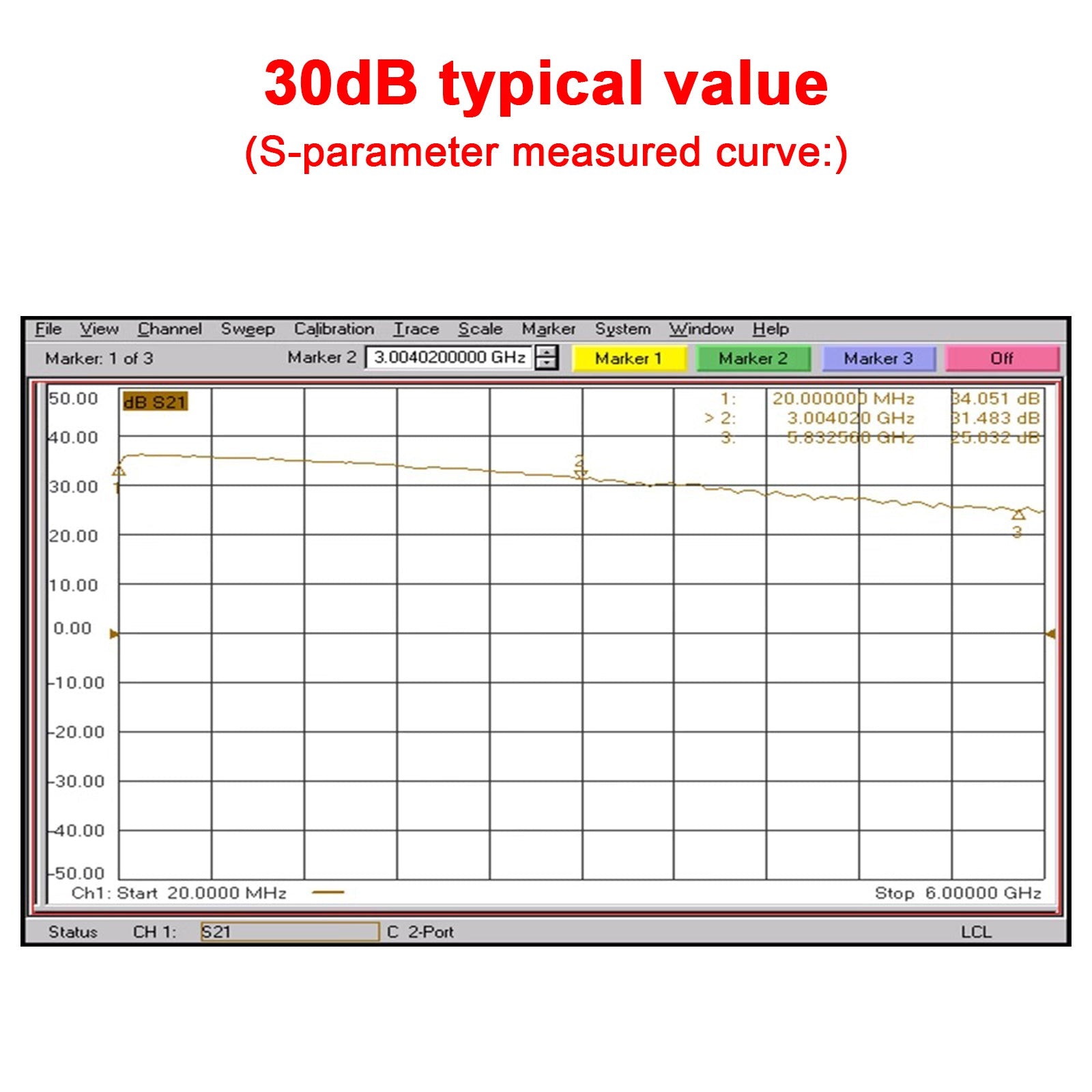

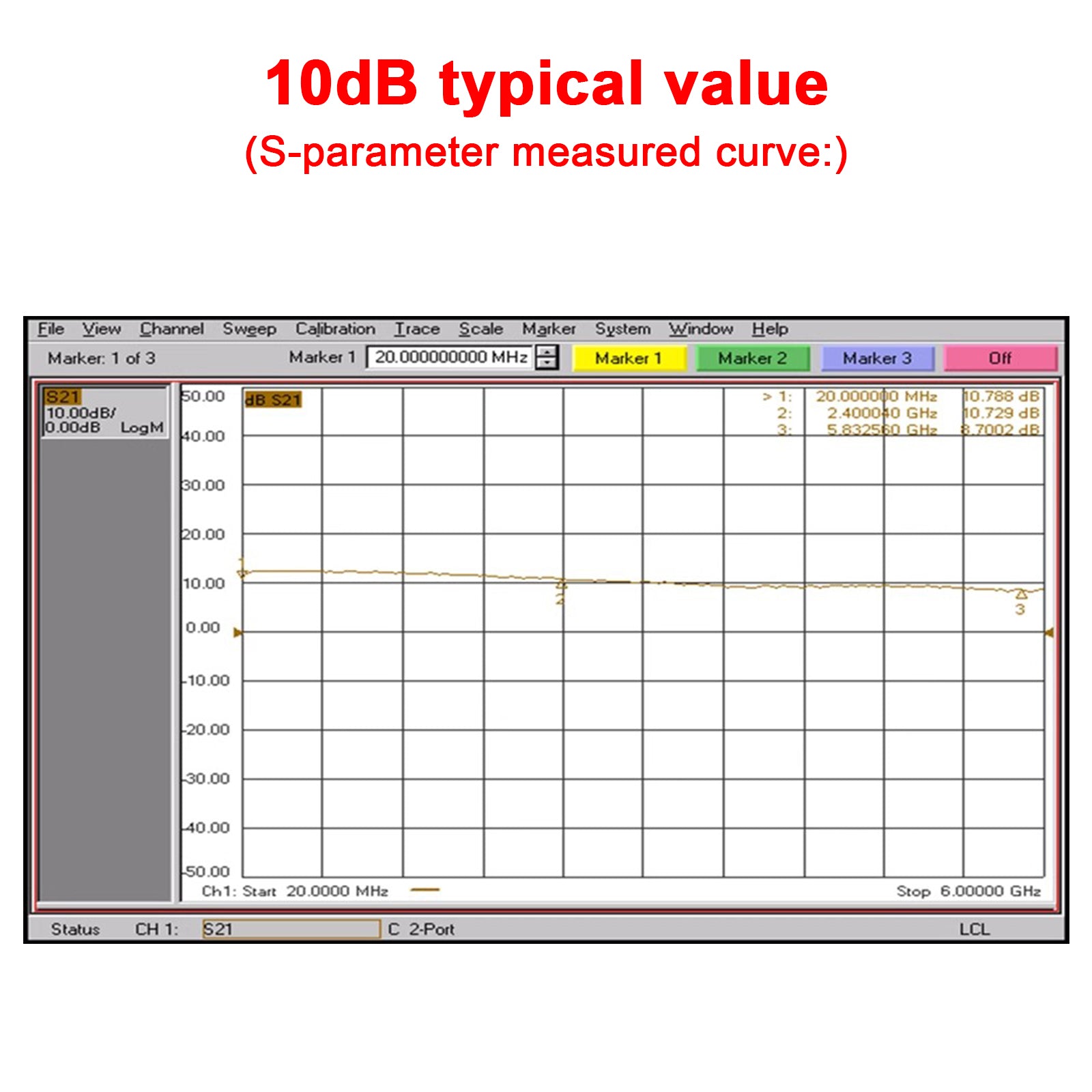

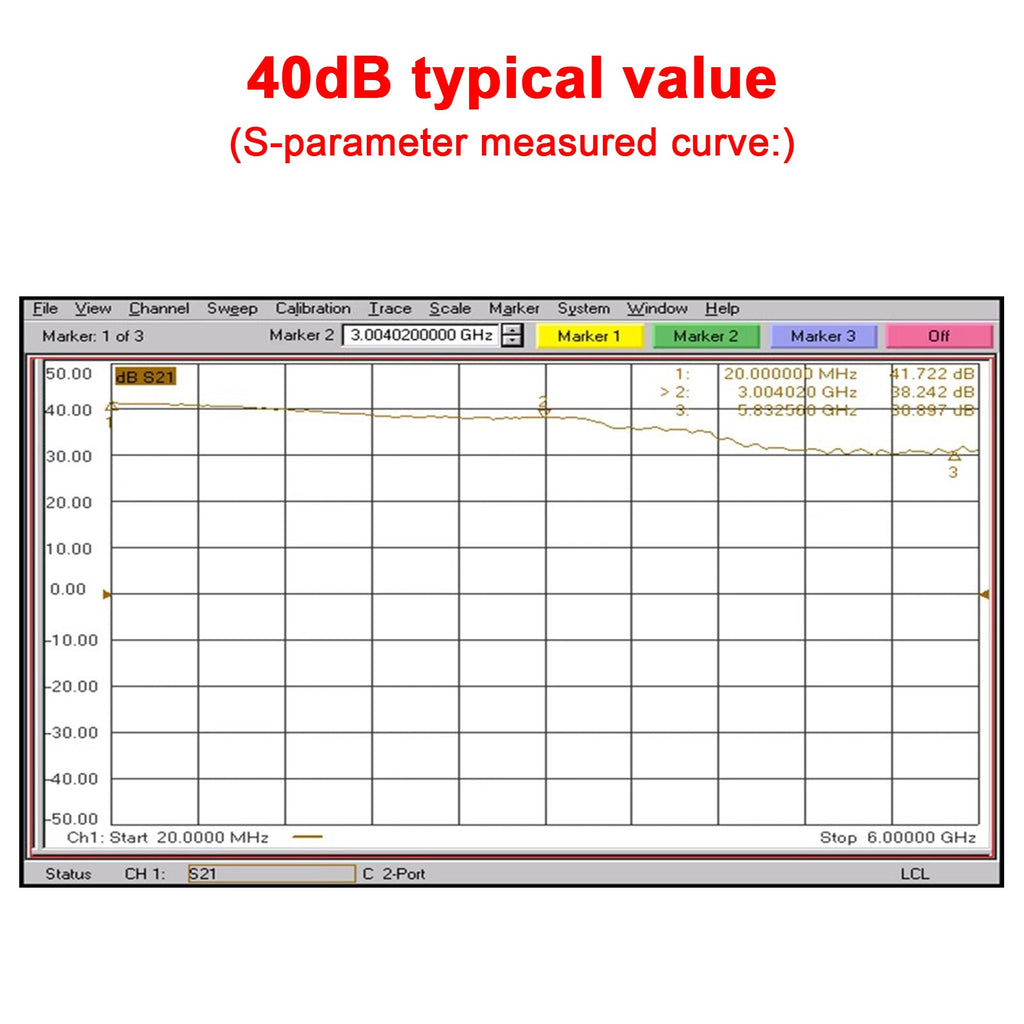

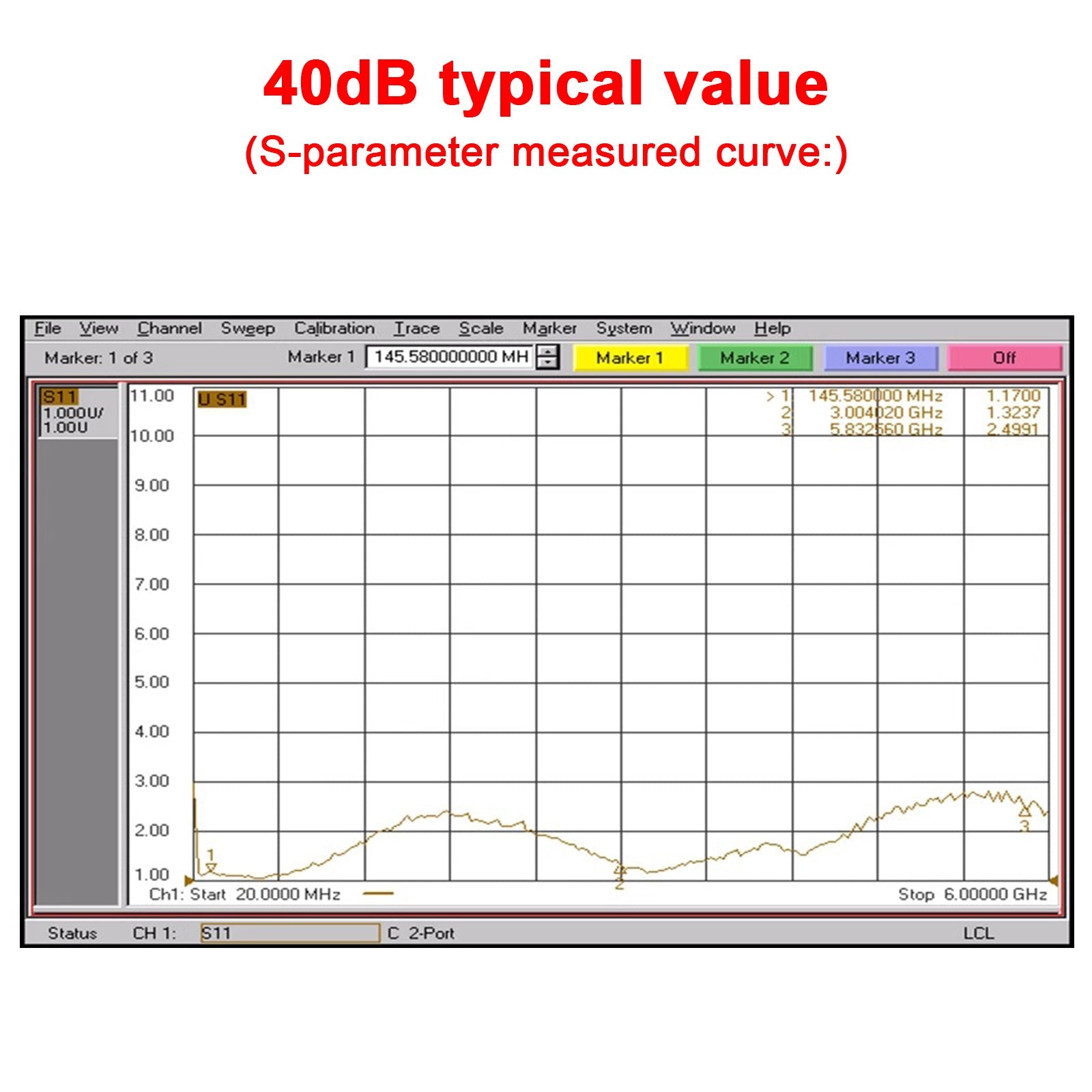

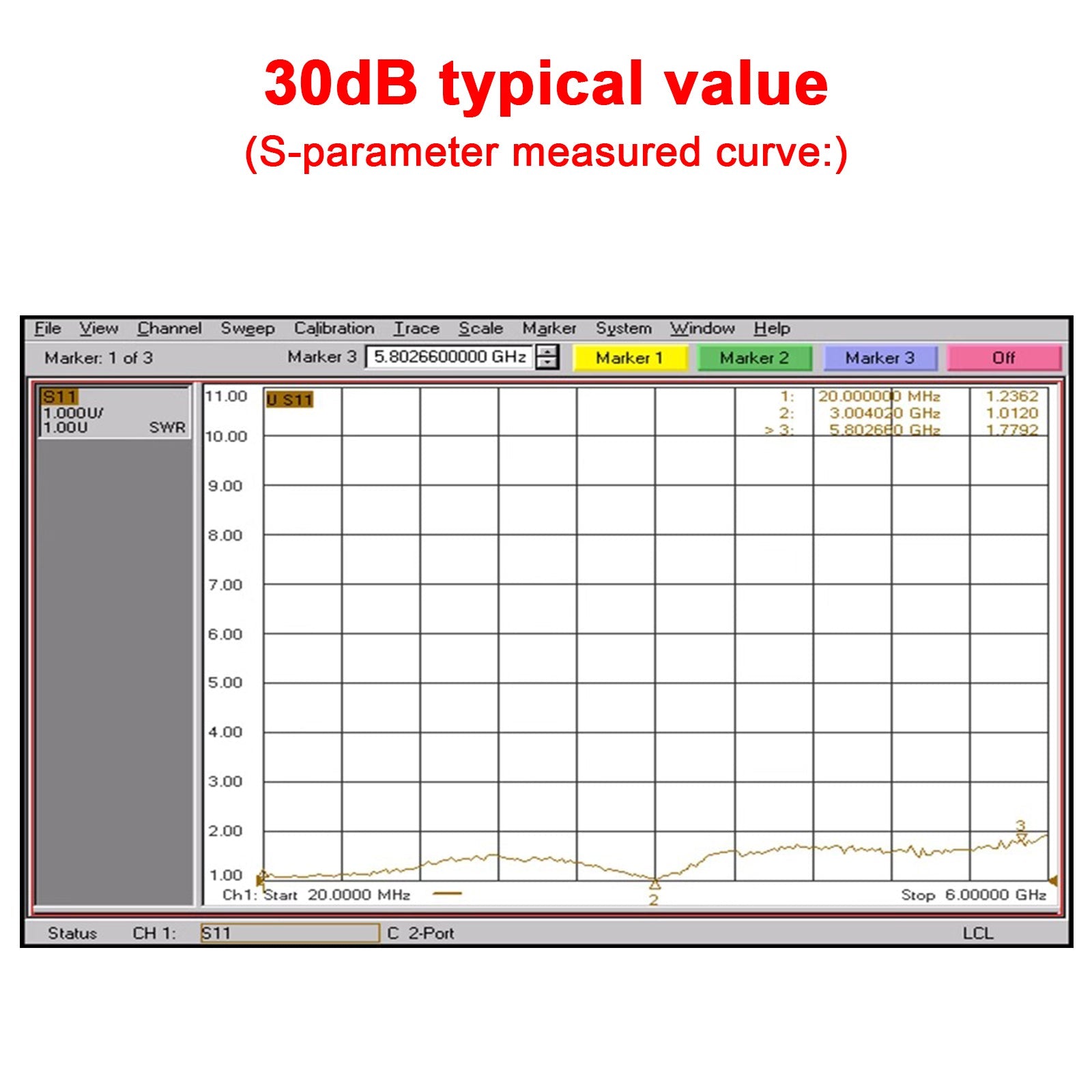

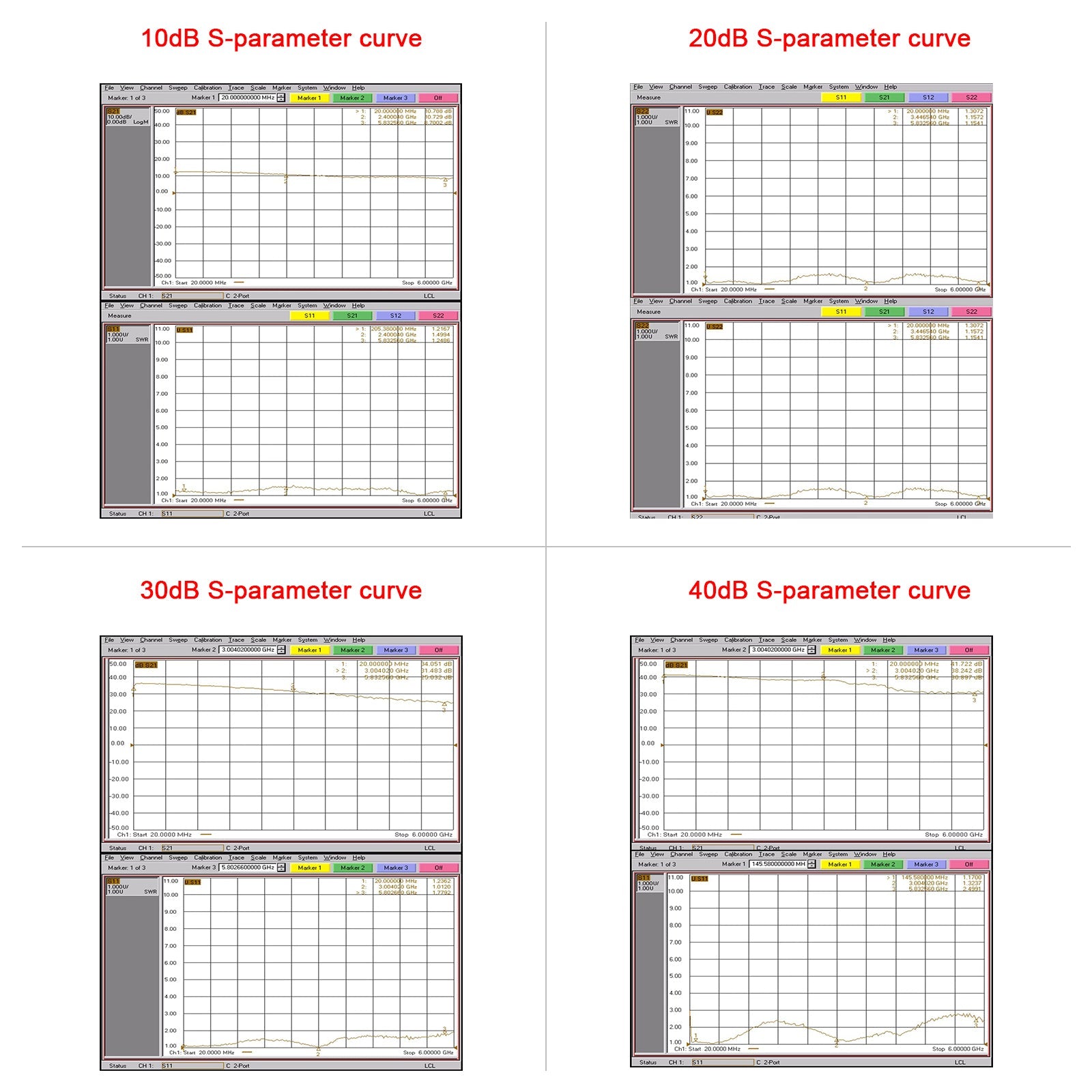

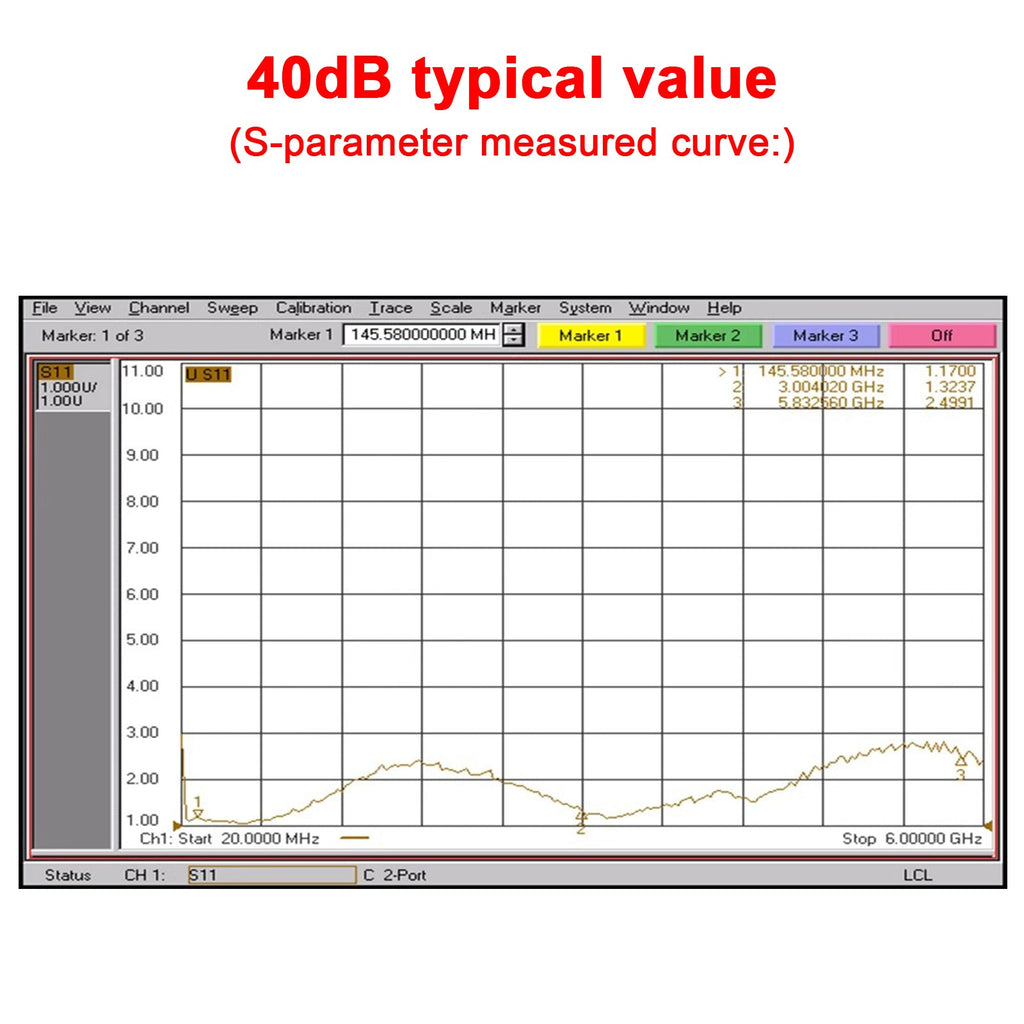

Ganancia: 10DB-20DB-30DB-40DB (consulte la curva medida para diferentes frecuencias);
Potencia de salida P1dB: +10dBm@2GHz ; +12dBm@2GHz ; +18dBm@2GHz ; +18dBm@2GHz ;
Coeficiente de ruido: 4,5 dB;

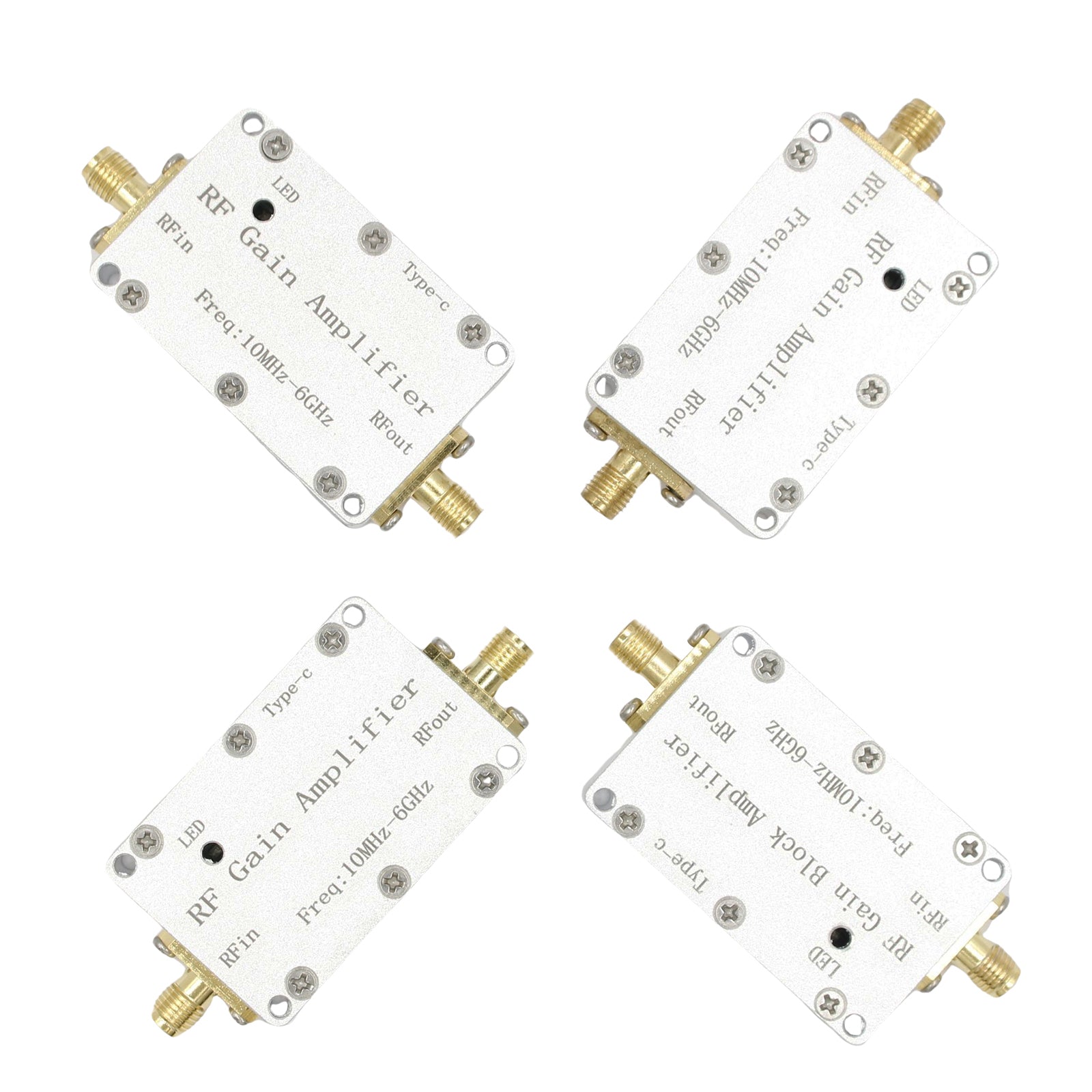

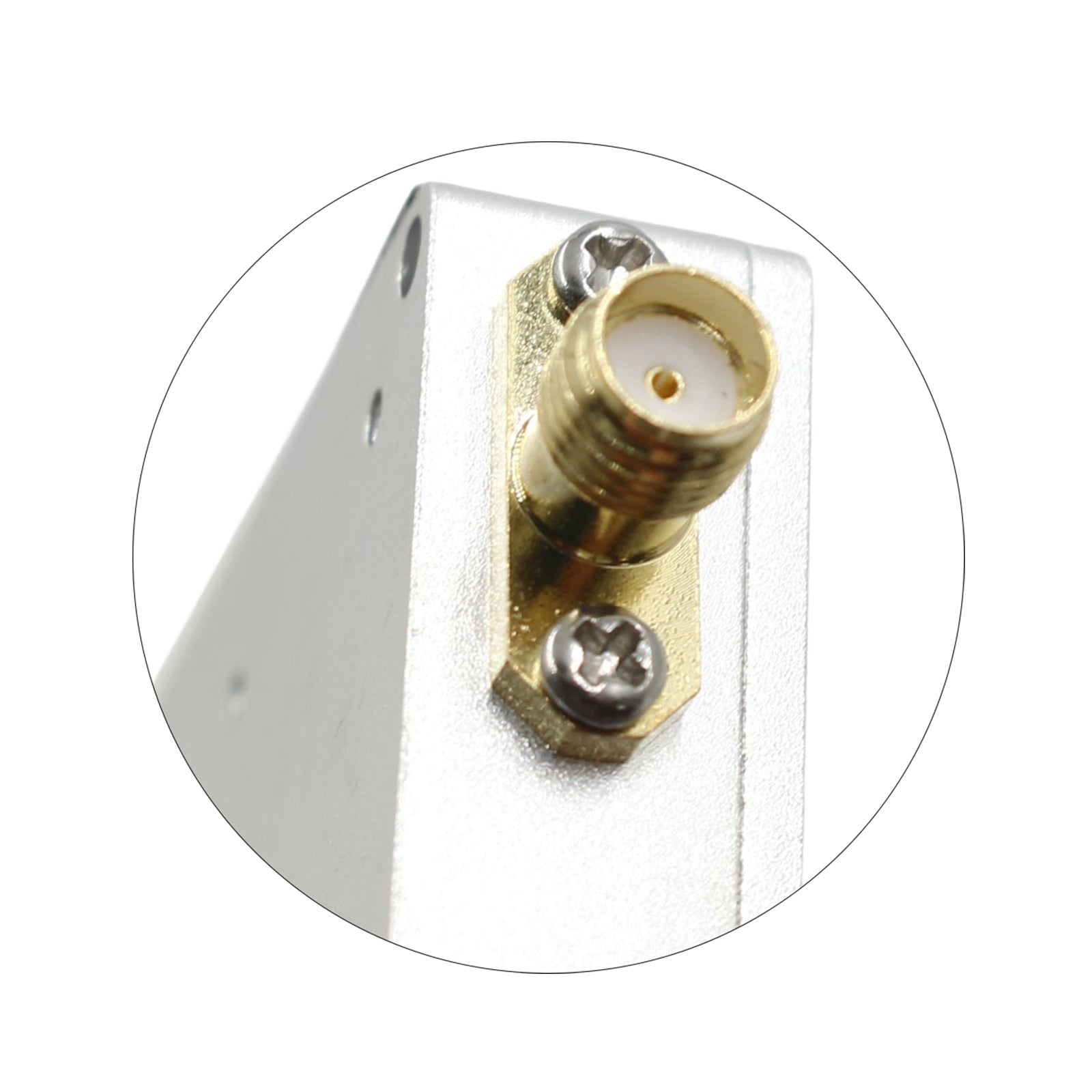

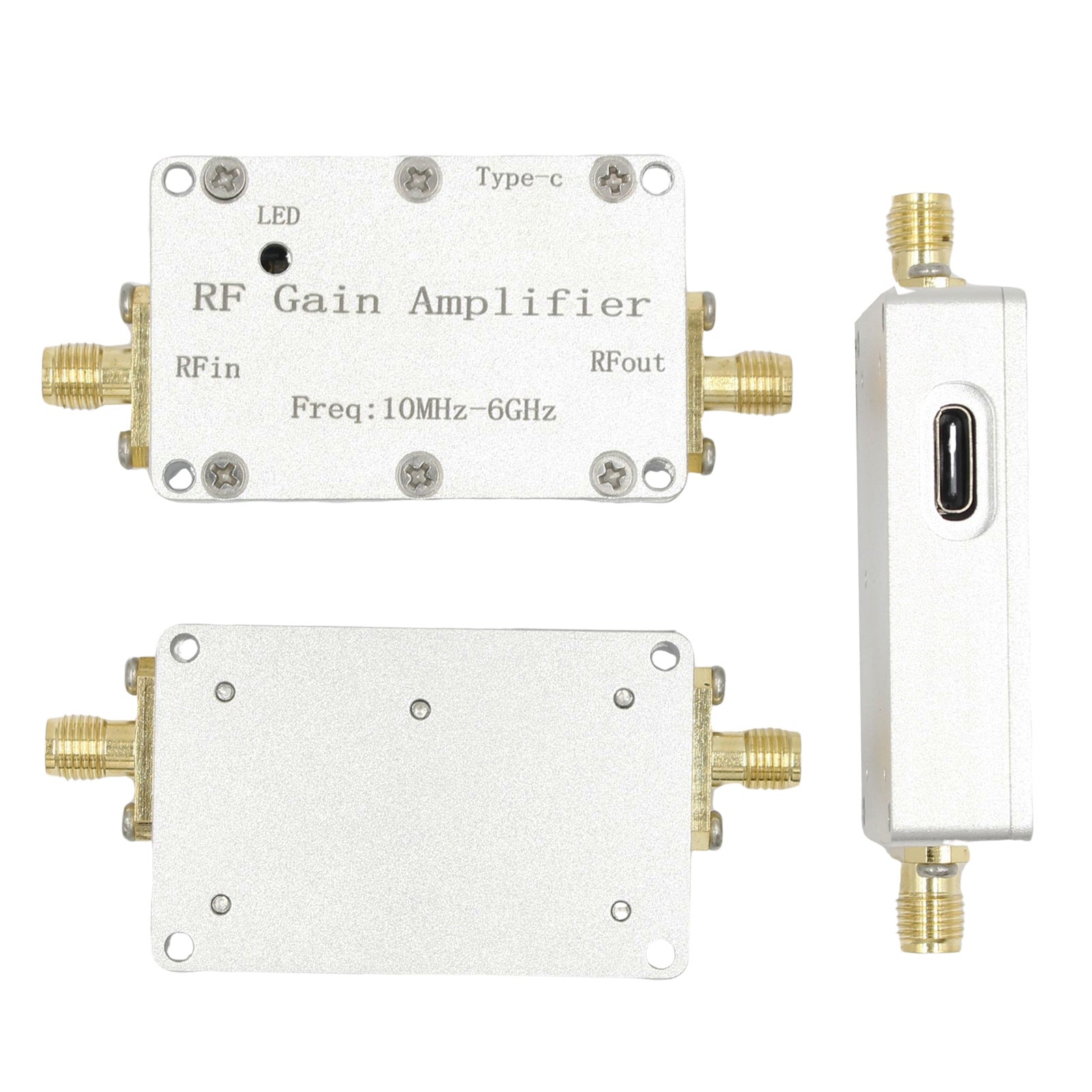

Interfaz de entrada y salida: SMA (orificio de tornillo interno externo);

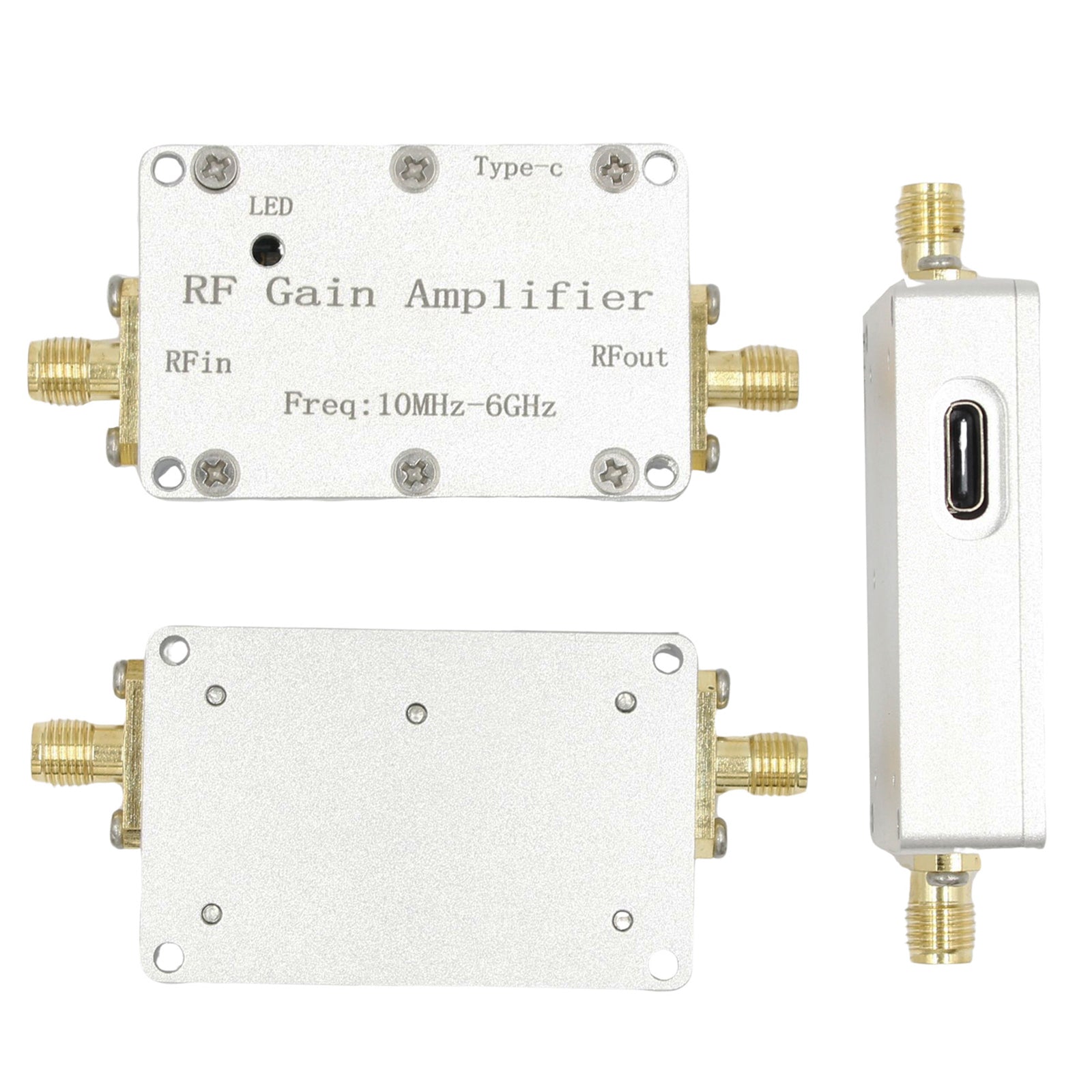

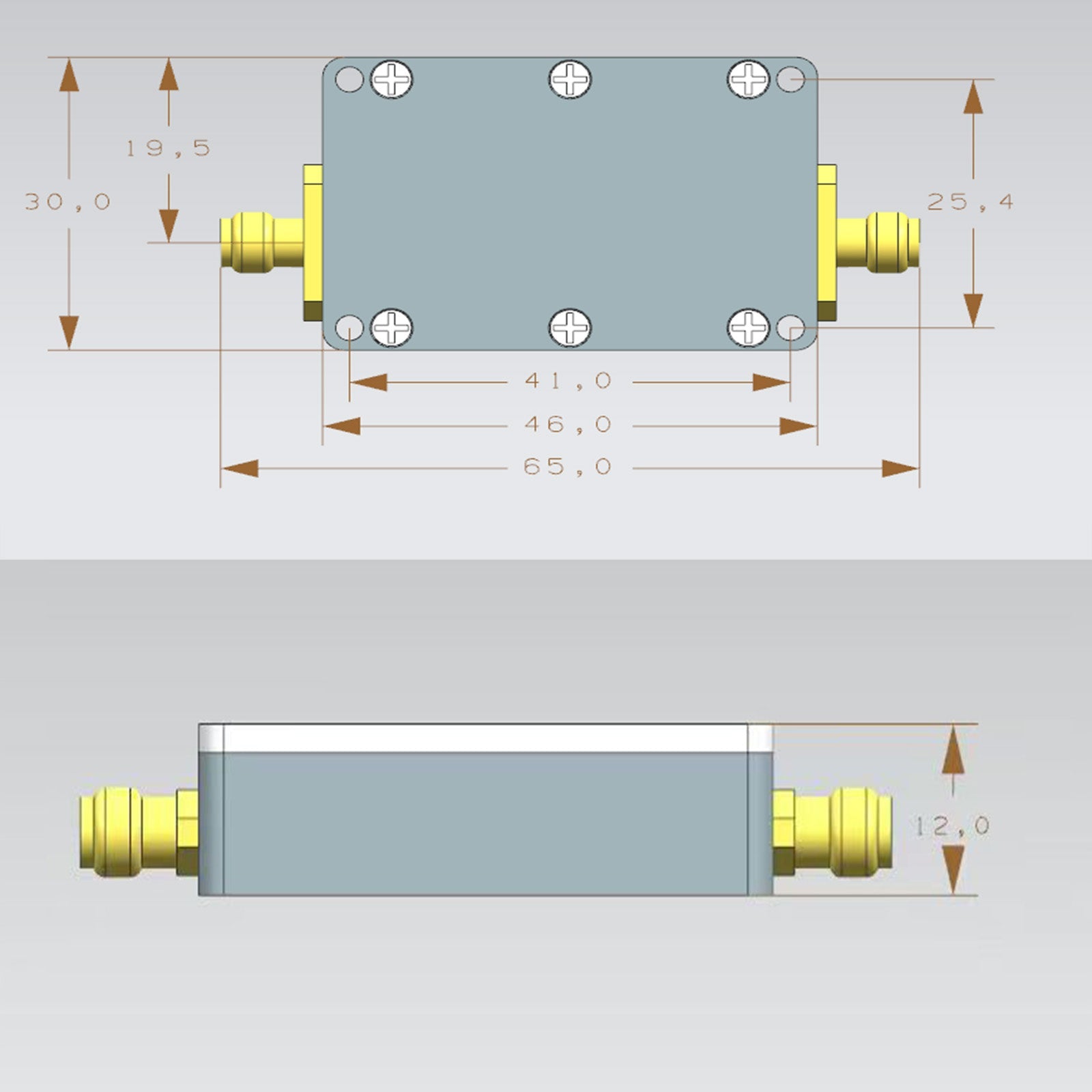

Tamaño del módulo: 46*30*12 mm (sin conector);
Peso del módulo: 35 g;
Peso: 60 g (host + cable TIPO C incluido);
Corriente: < 100 mA;
impedancia de entrada-salida: 50 ohmios

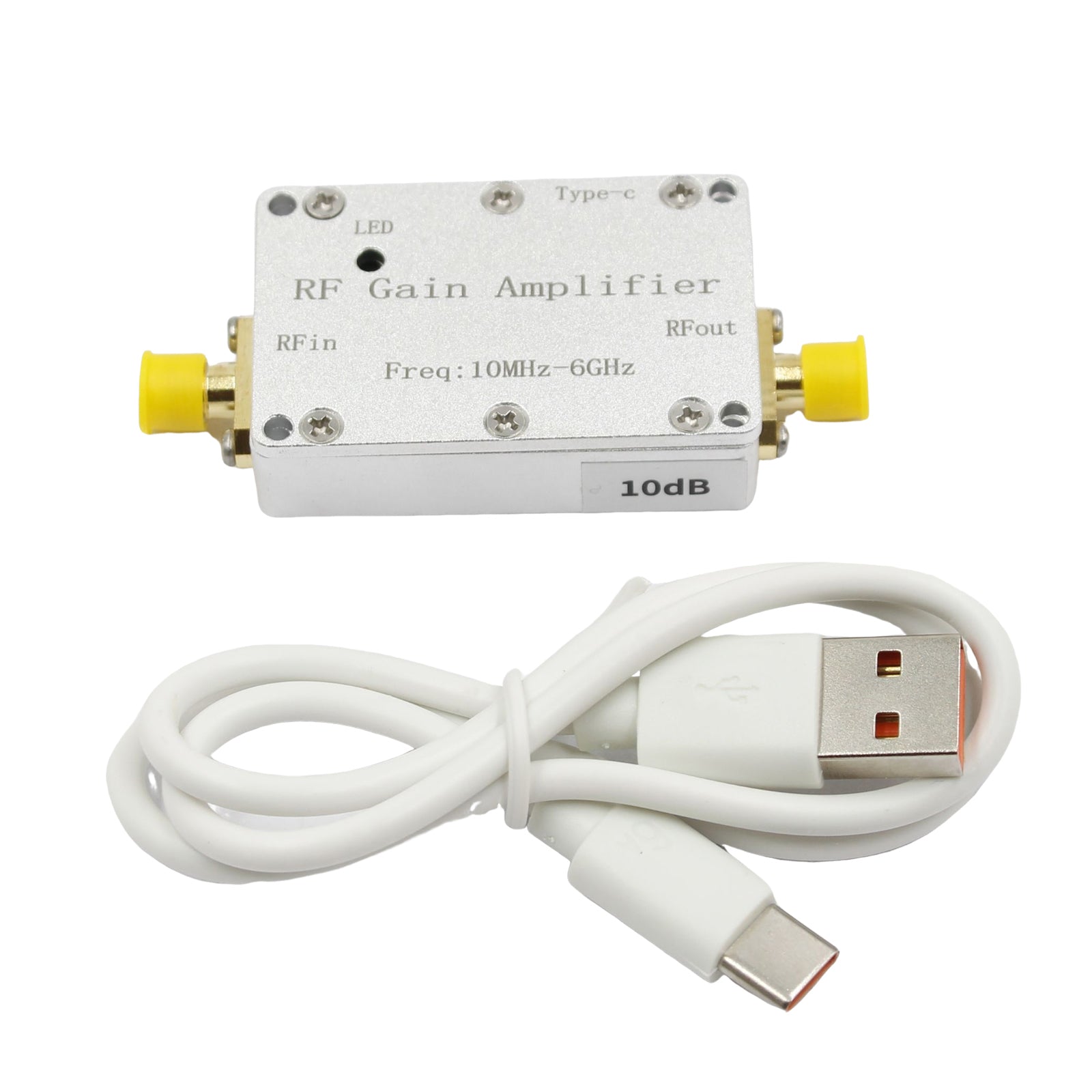

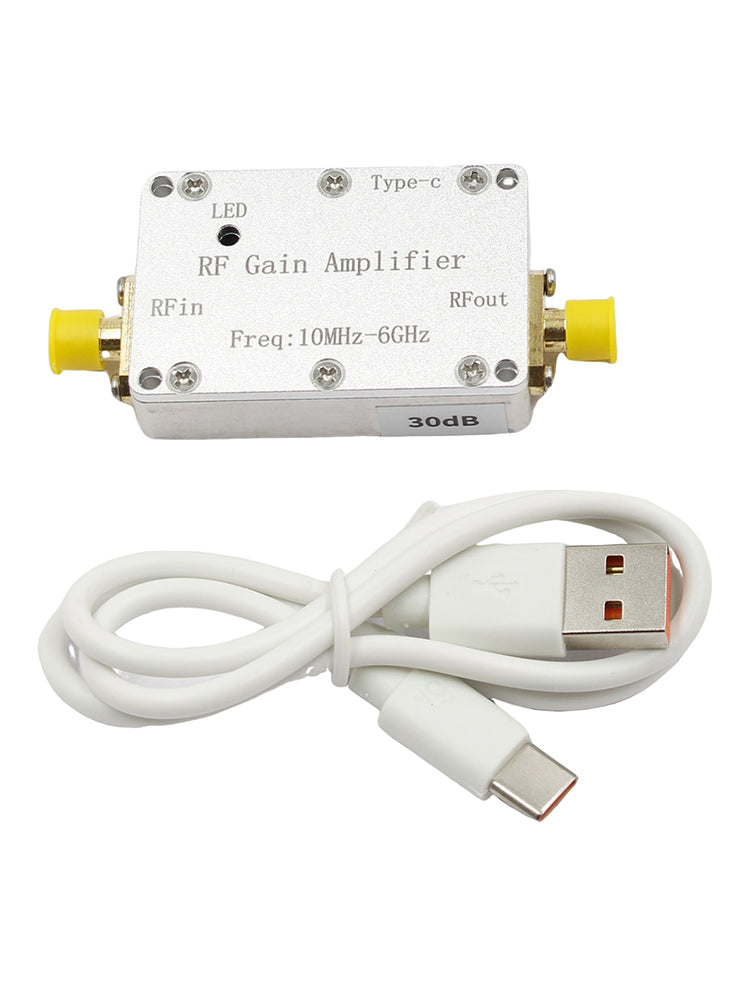

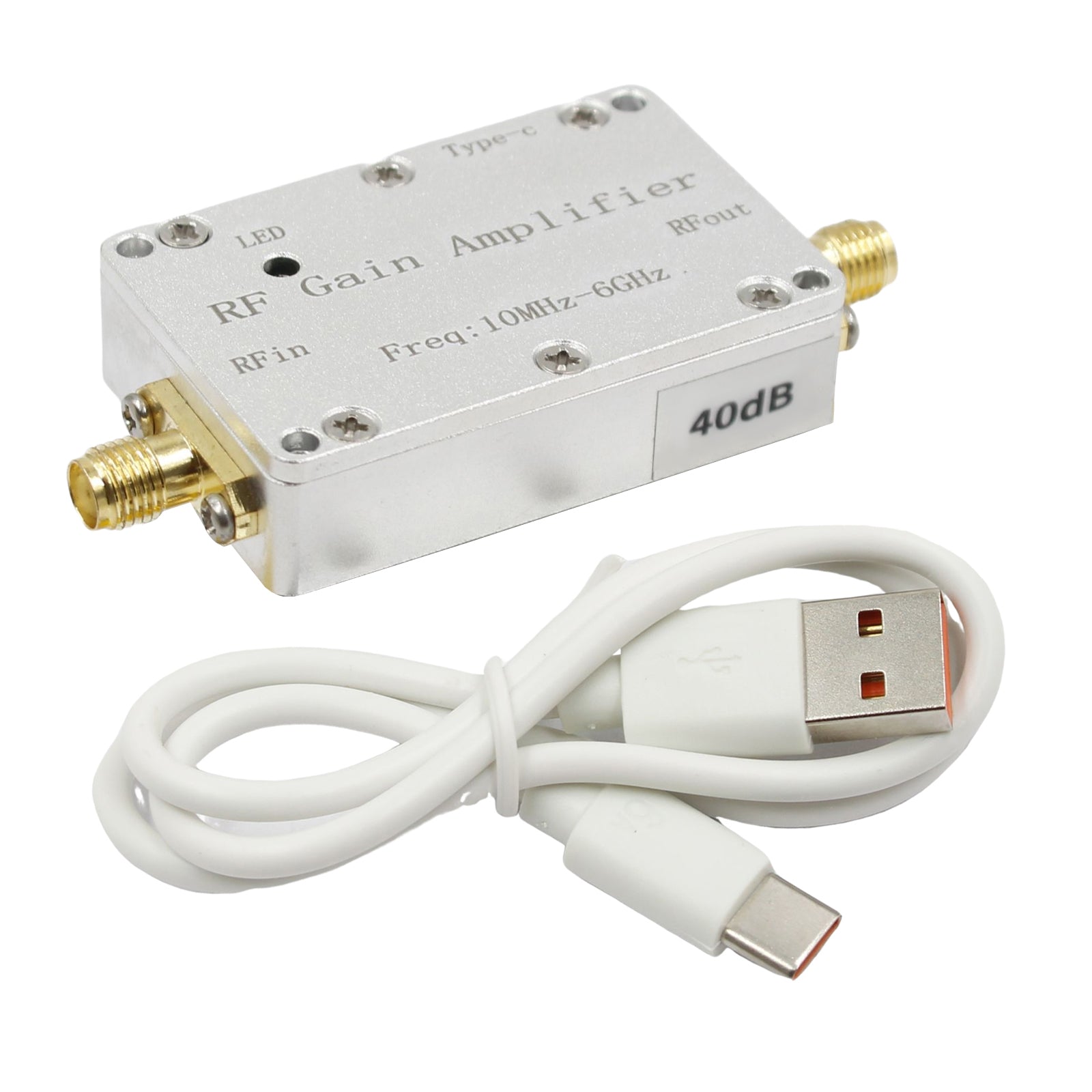

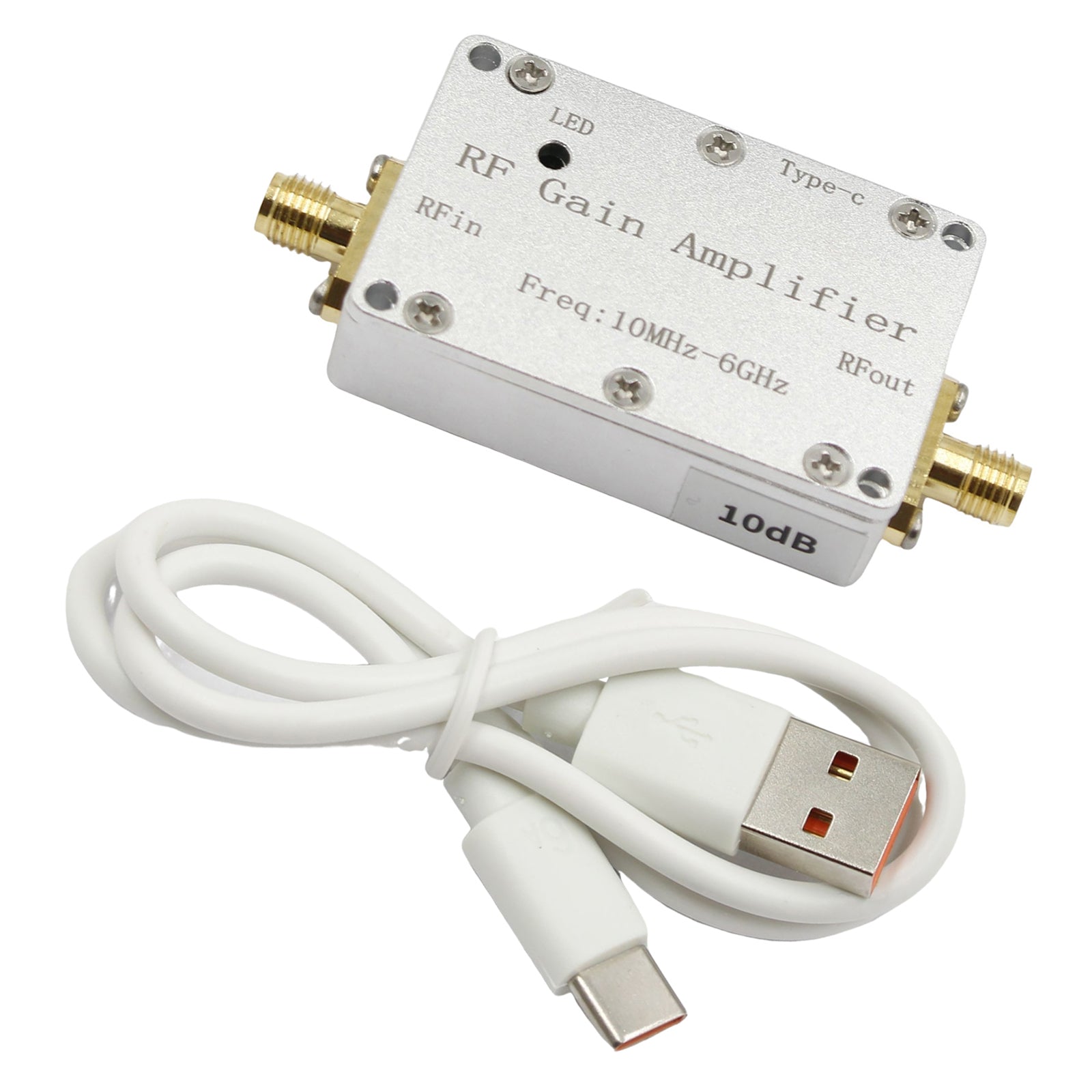

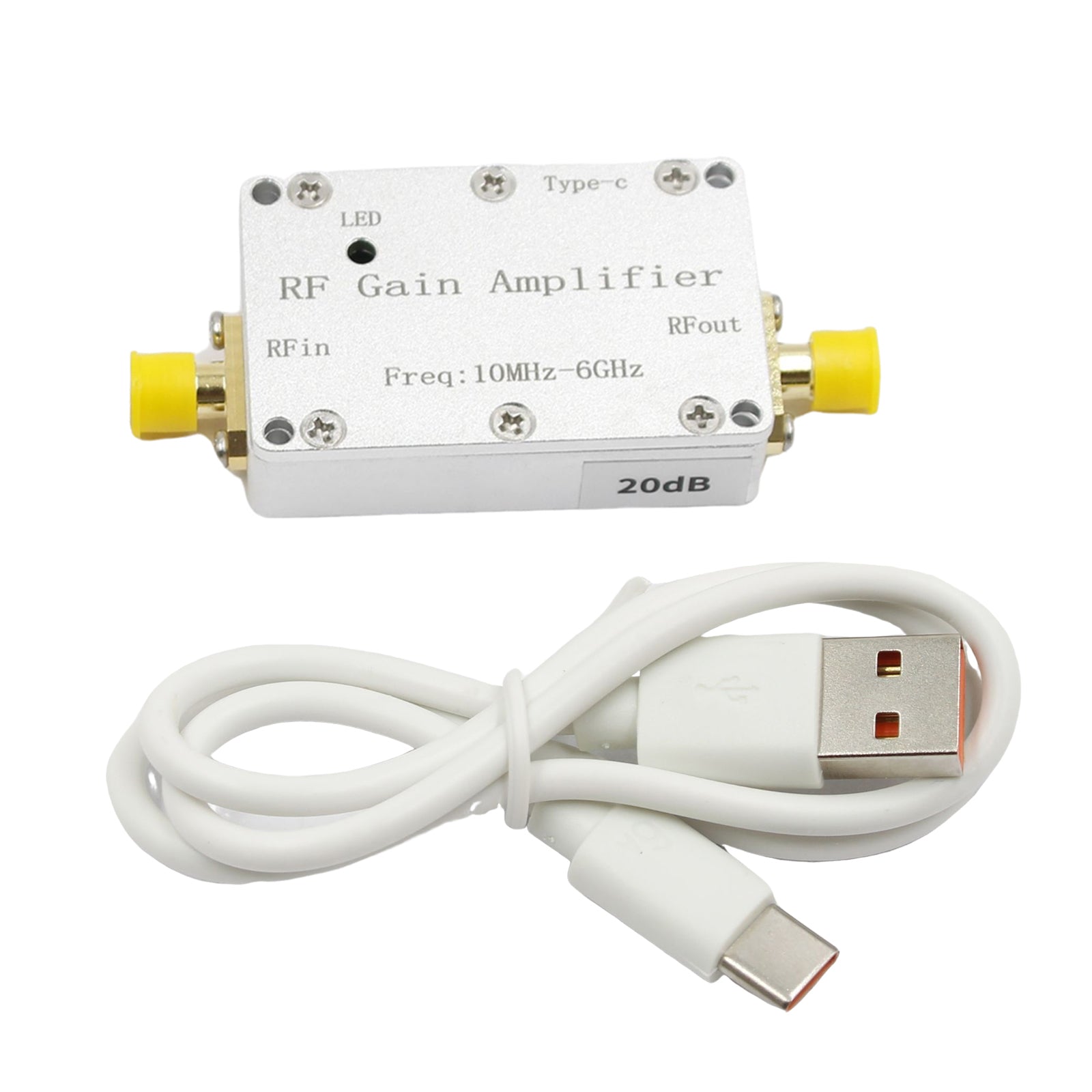

El paquete incluye:

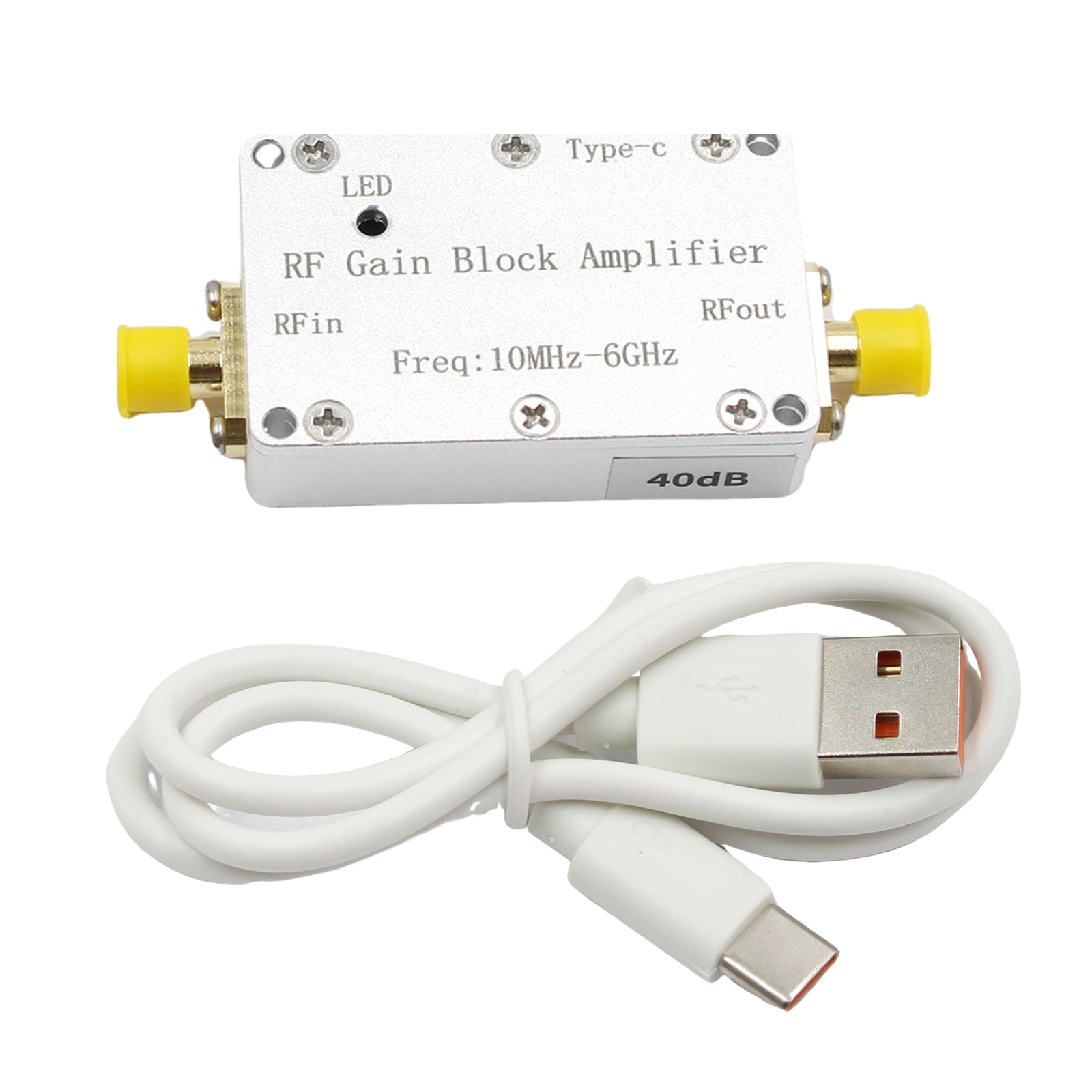

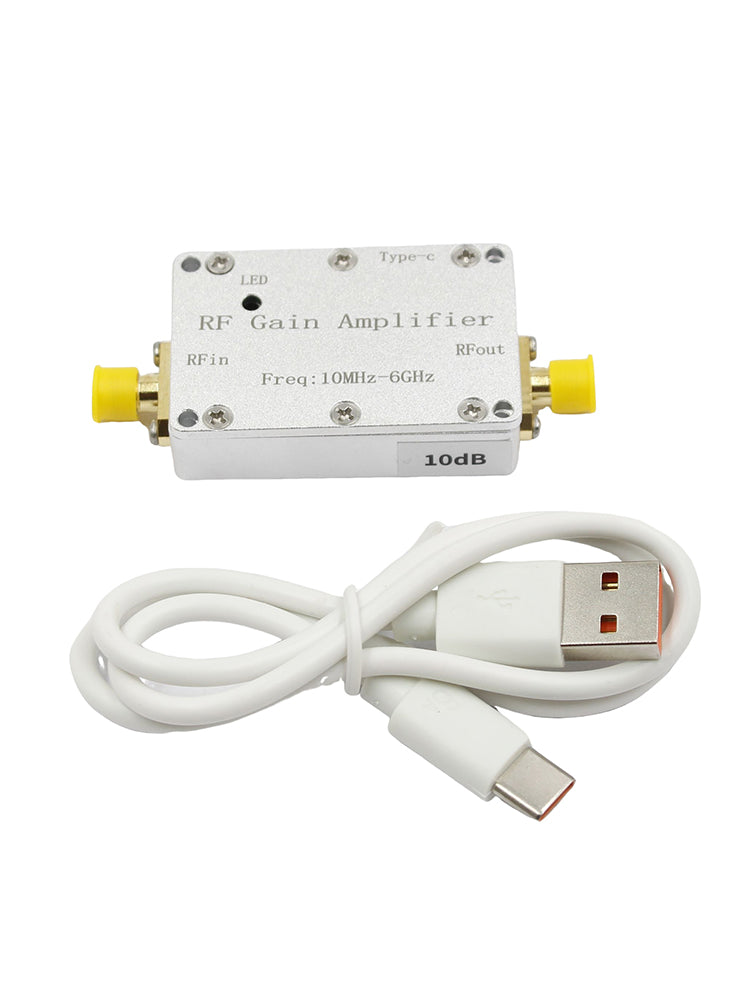

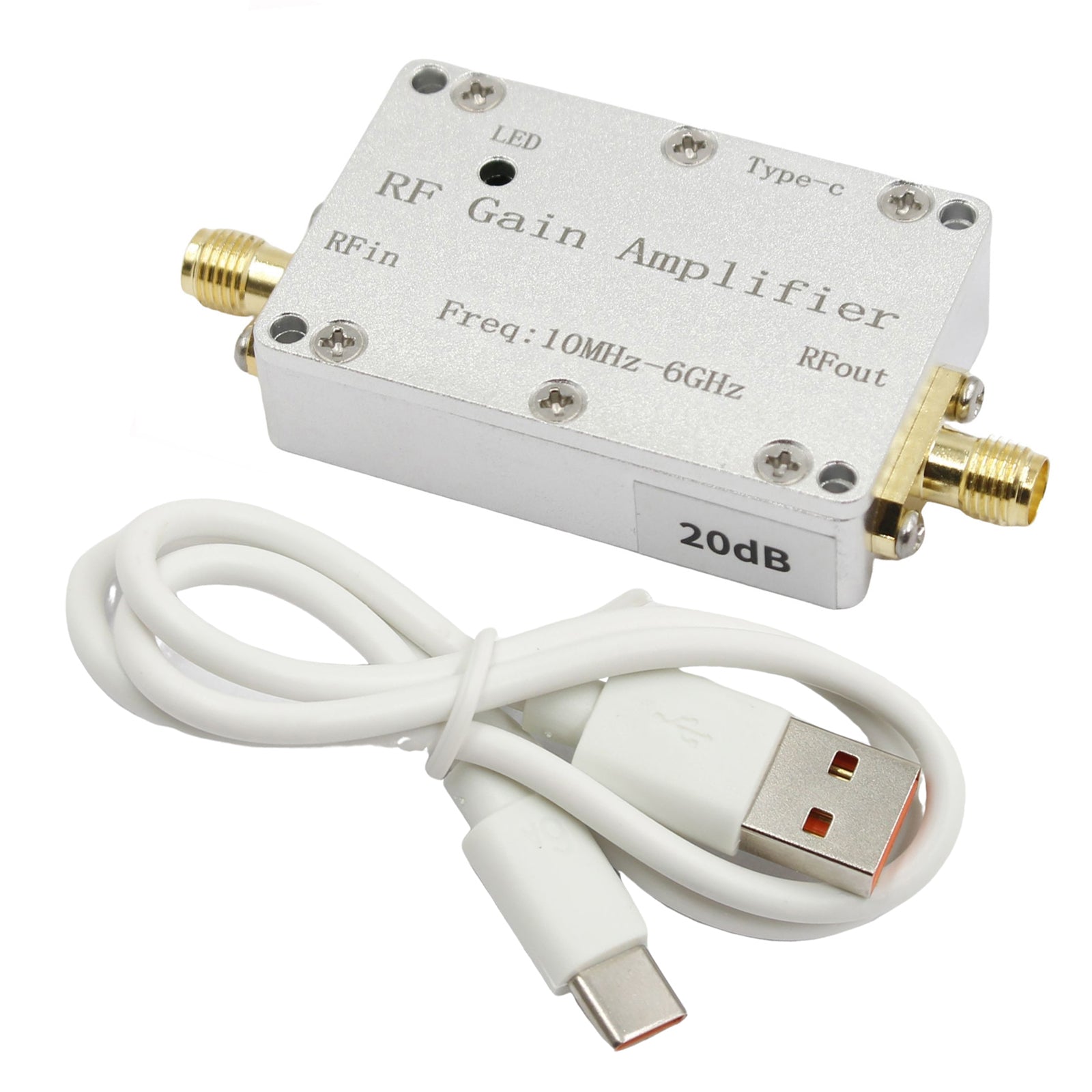

1 x módulo amplificador
1 cable TIPO C
