Description

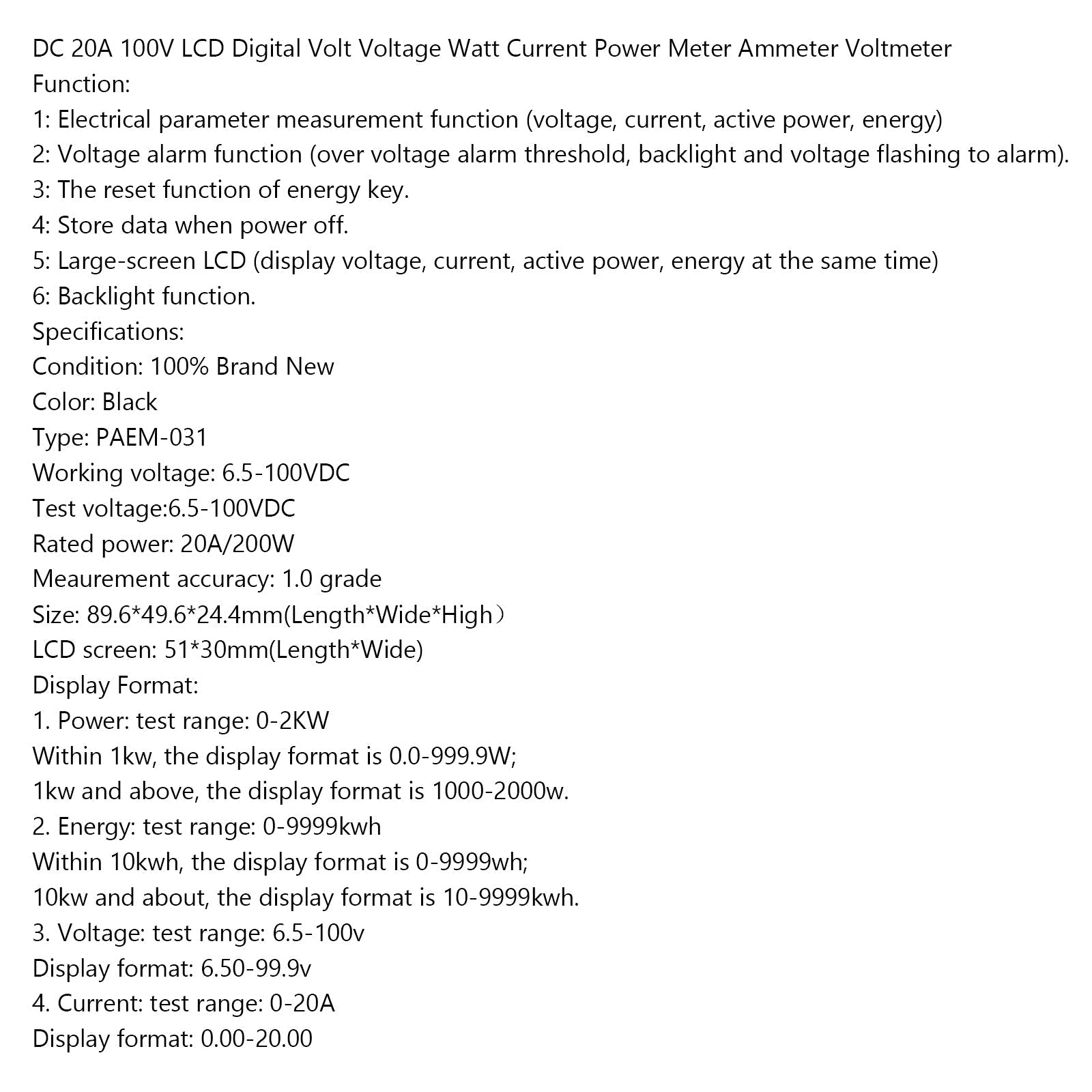

DC 20A 100V LCD Numérique Volt Tension Watt Courant Compteur De Puissance Ampèremètre Voltmètre
Fonction:
1 : Fonction de mesure des paramètres électriques (tension, courant, puissance draft, énergie)
2: Fonction d'alarme de tension (seuil d'alarme de surtension, rétroéclairage et tension clignotante pour alarme).
3 : La fonction de réinitialisation de la clé d'énergie.
4 : stocker les données lors de la mise hors tension.

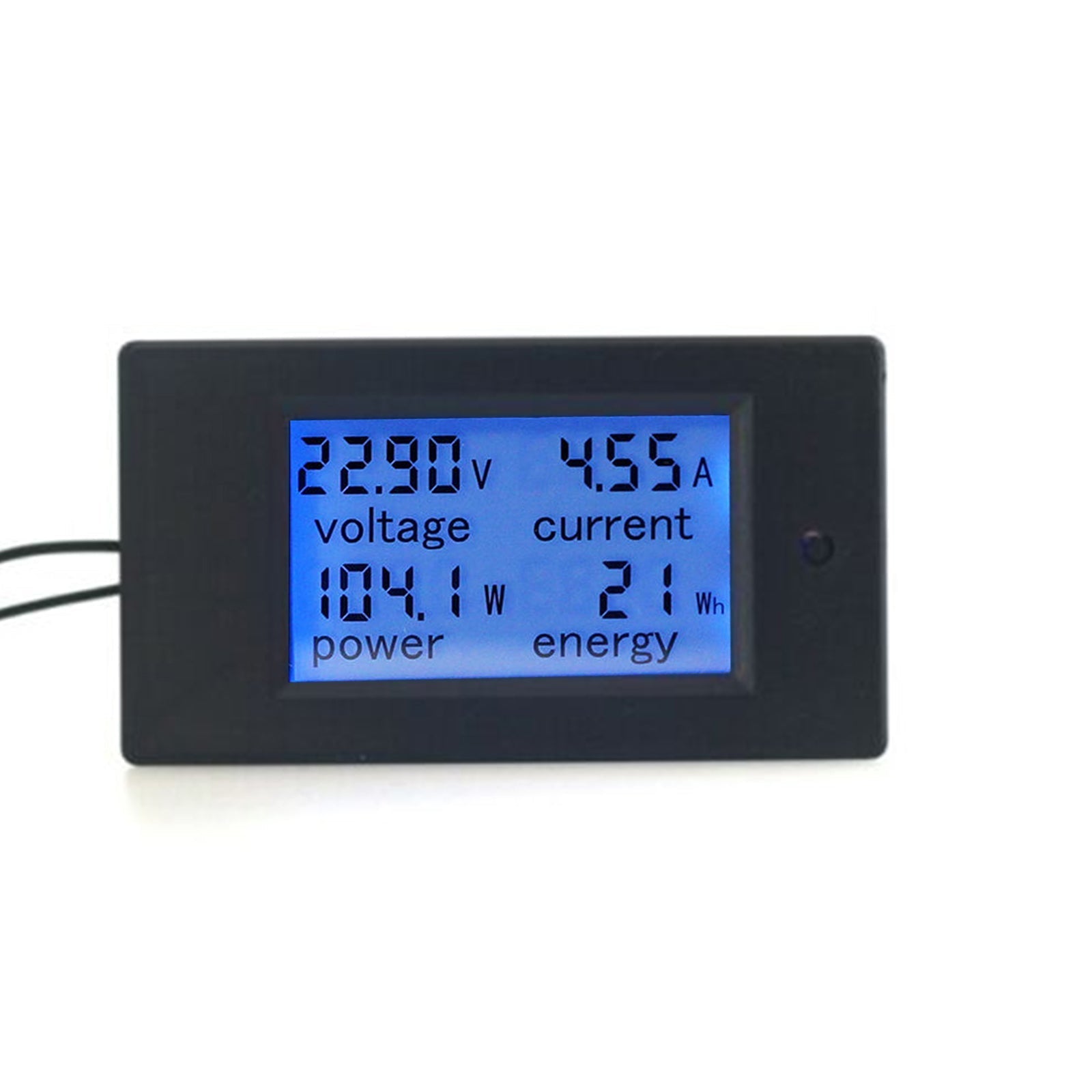

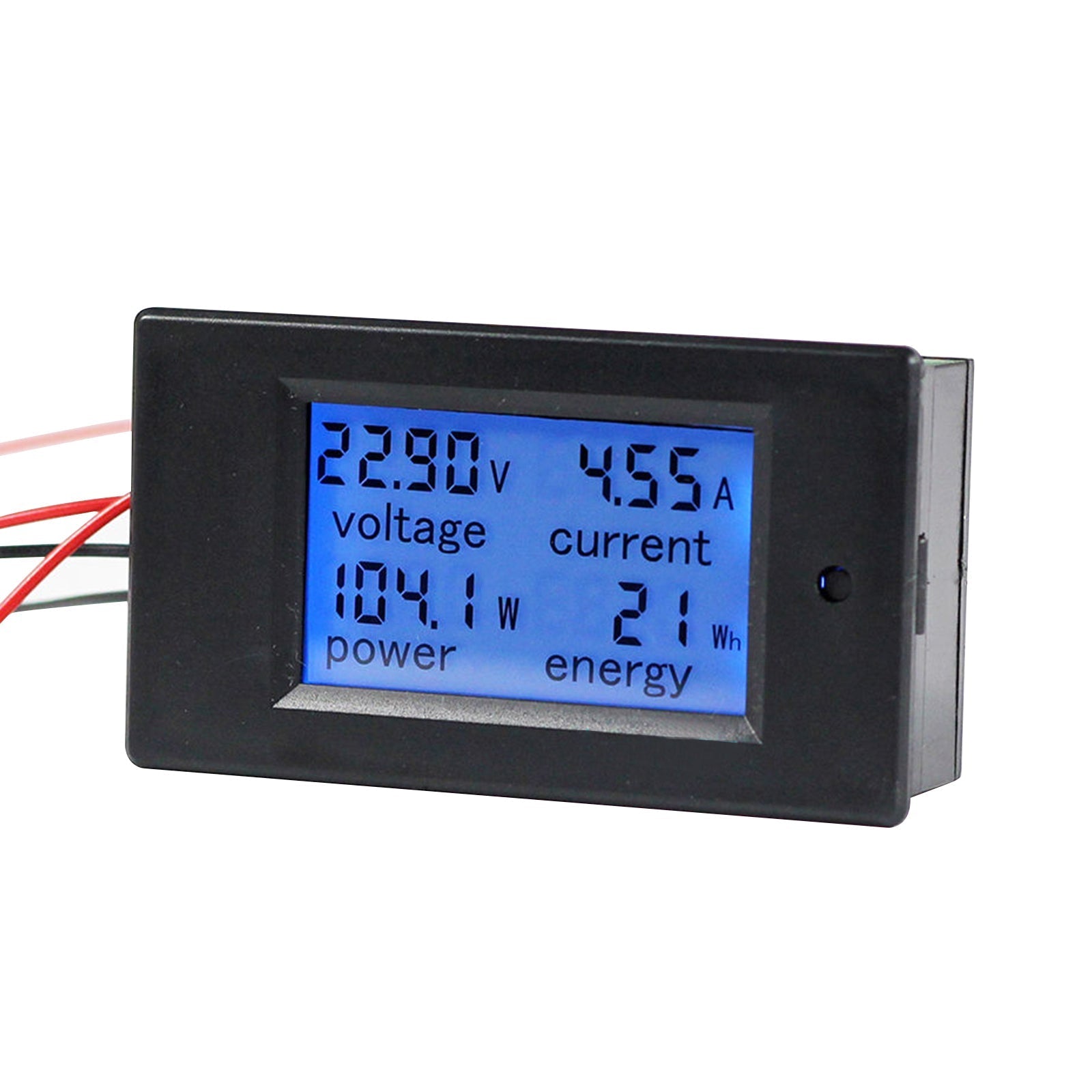

5: LCD grand écran (tension d'affichage, courant, puissance draft, énergie en même temps)
6 : Fonction de rétroéclairage.
Caractéristiques:
État : 100 % neuf
La couleur noire
Tapez : PAEM-031
Tension de fonctionnement : 6,5-100 VDC
Tension d'essai : 6,5 à 100 VDC
Puissance nominale : 20A/200W
Précision de mesure : 1.0 grade
Taille : 89,6 x 49,6 x 24,4 mm (longueur x largeur x hauteur) Écran LCD : 51 x 30 mm (longueur x largeur)
Format d'affichage :
1. Puissance : plage de test : 0-2KW
Dans 1kw, le format d'affichage est 0.0-999.9W;
1kw et plus, le format d'affichage est 1000-2000w.
2. Énergie : plage de test : 0-9999kwh
Dans 10kwh, le format d'affichage est 0-9999wh;
10kw et environ, le format d'affichage est 10-9999kwh.
3. Tension : plage de test : 6,5-100 V
Format d'affichage : 6,50-99,9 v
4. Courant : plage de test : 0-20 A
Format d'affichage : 0,00-20,00

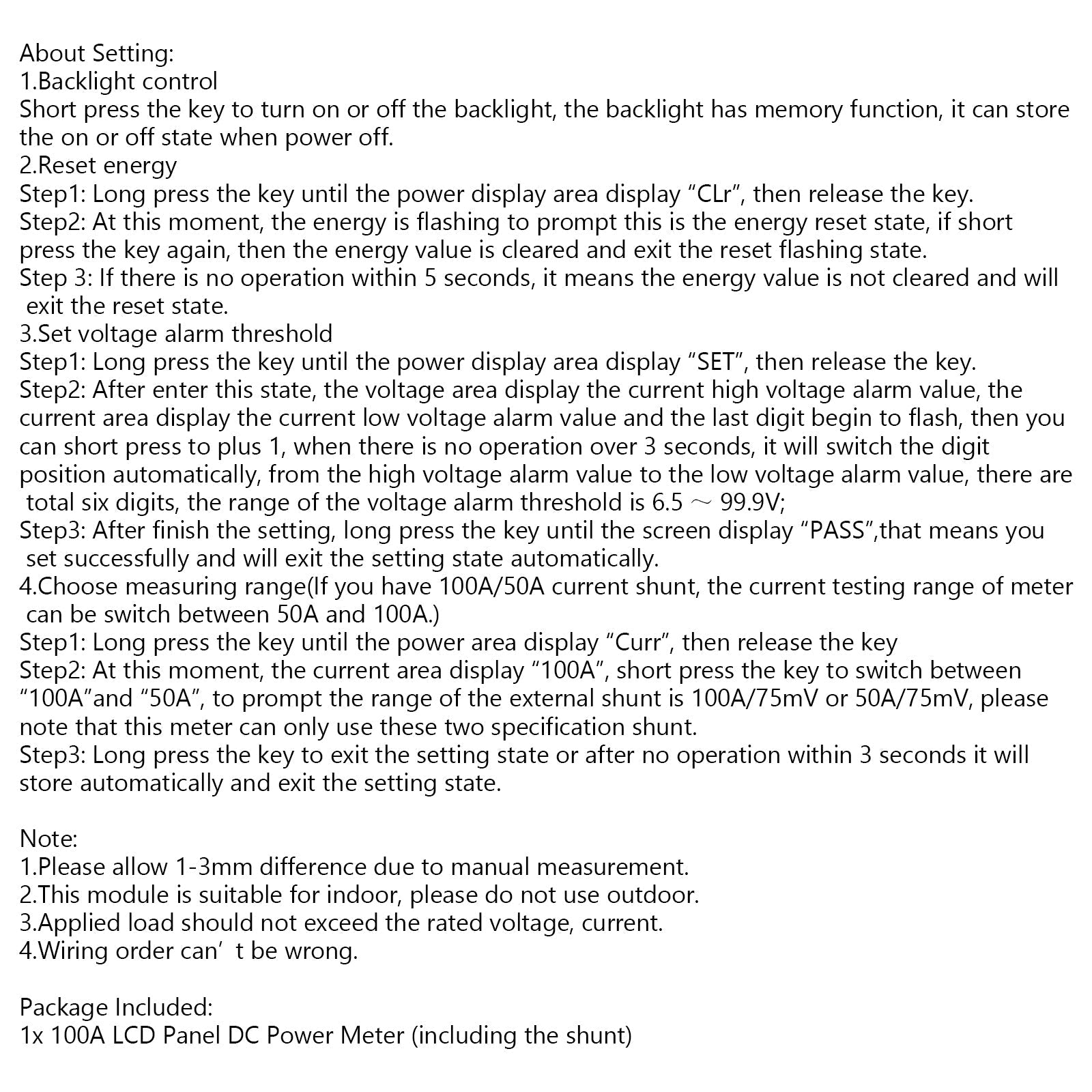

À propos du réglage :
1. Contrôle du rétroéclairage
Appuyez brièvement sur la touche pour allumer ou éteindre le rétroéclairage, le rétroéclairage a une fonction de mémoire, il peut stocker l'état allumé ou éteint lors de la mise hors tension.
2. Réinitialiser l'énergie
Étape 1 : appuyez longuement sur la touche jusqu'à ce que la zone d'affichage de l'alimentation affiche « CLr » ? puis relâchez la clé.
Étape 2 : à ce moment, l'énergie clignote pour indiquer qu'il s'agit de l'état de réinitialisation de l'énergie. Si vous appuyez à nouveau brièvement sur la touche, la valeur de l'énergie est effacée et quittez l'état de réinitialisation clignotant.
Étape 3 : S'il n'y a aucune opération dans les 5 secondes, cela signifie que la valeur d'énergie n'est pas effacée et quittera l'état de réinitialisation.
3. Définir le seuil d'alarme de tension
Étape 1 : appuyez longuement sur la touche jusqu'à ce que la zone d'affichage de l'alimentation affiche « SET » ? puis relâchez la clé.
Étape 2 : après être entré dans cet état, la zone de tension affiche la valeur d'alarme haute tension actuelle, la zone actuelle affiche la valeur d'alarme basse tension actuelle et le dernier chiffre commence à clignoter, puis vous pouvez appuyer brièvement sur plus 1, lorsqu'il n'y a pas d'opération. en 3 secondes, il changera automatiquement la position du chiffre, de la valeur d'alarme haute tension à la valeur d'alarme basse tension, il y a au total six chiffres, la plage du seuil d'alarme de tension est de 6,5ï½?9,9V ;
Étape 3 : après avoir terminé le réglage, appuyez longuement sur la touche jusqu'à ce que l'écran affiche « PASS », cela signifie que vous avez réglé avec succès et que vous quitterez automatiquement l'état de réglage.
4. Choisissez la plage de mesure (si vous avez un shunt de courant de 100A/50A, la plage de test de courant du compteur peut être commutée entre 50A et 100A.)
Étape 1 : appuyez longuement sur la touche jusqu'à ce que la zone d'alimentation affiche « Curr » ? puis relâchez la clé
Étape 2 : À ce moment, la zone actuelle affiche « 00 A » ? appuyez brièvement sur la touche pour basculer entre â€?00A”et â€?0A†? pour indiquer que la plage du shunt externe est de 100A/75mV ou 50A/75mV, veuillez noter que ce compteur ne peut utiliser que ces deux shunts de spécification.
Étape 3 : appuyez longuement sur la touche pour quitter l'état de réglage ou après aucune opération dans les 3 secondes, il sera automatiquement stocké et quittera l'état de réglage.
Note:
1. Veuillez permettre une différence de 1 à 3 mm en raison de la mesure manuelle.
2.Ce module convient à l'intérieur, veuillez ne pas l'utiliser à l'extérieur.
3. La charge appliquée ne doit pas dépasser la tension nominale, le courant.

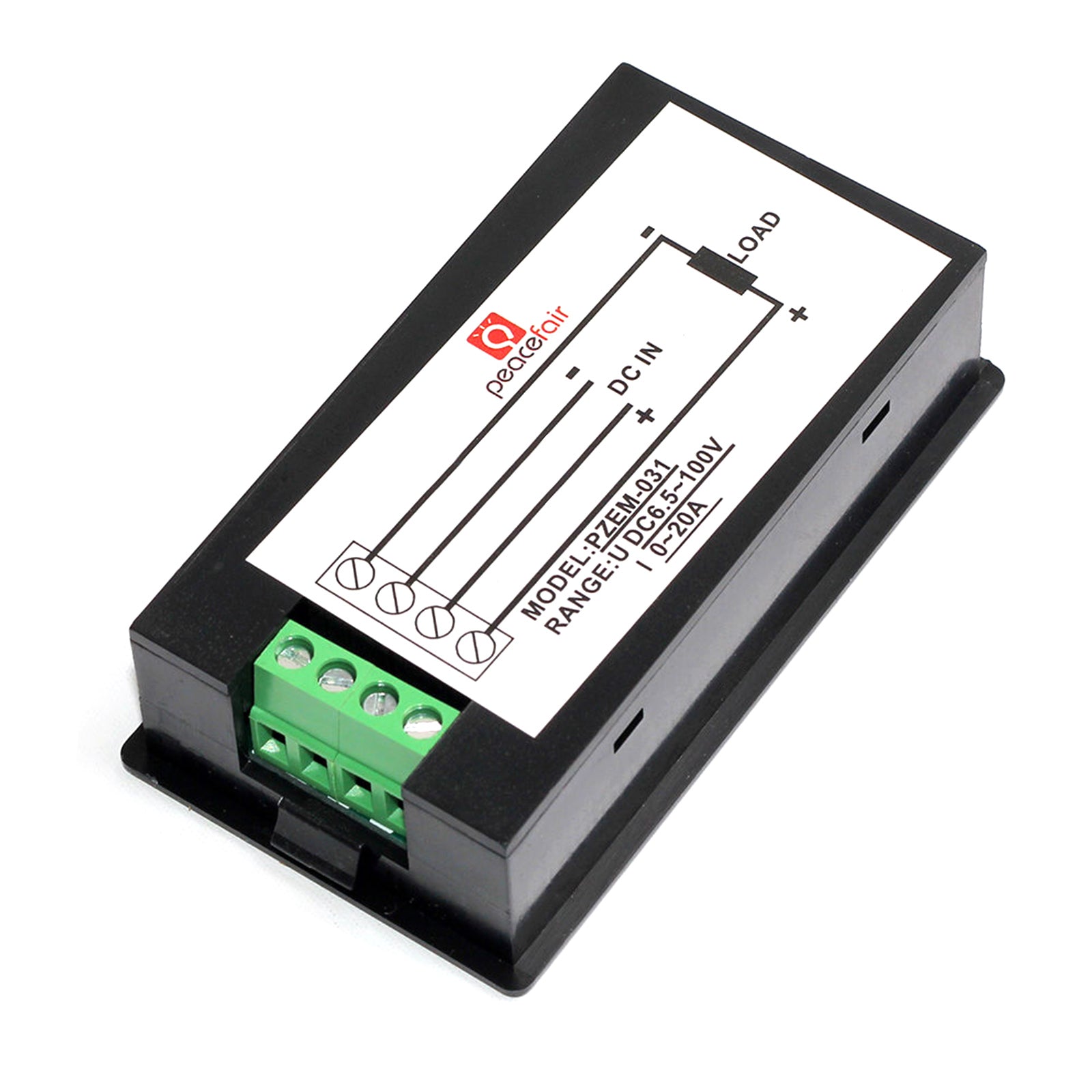

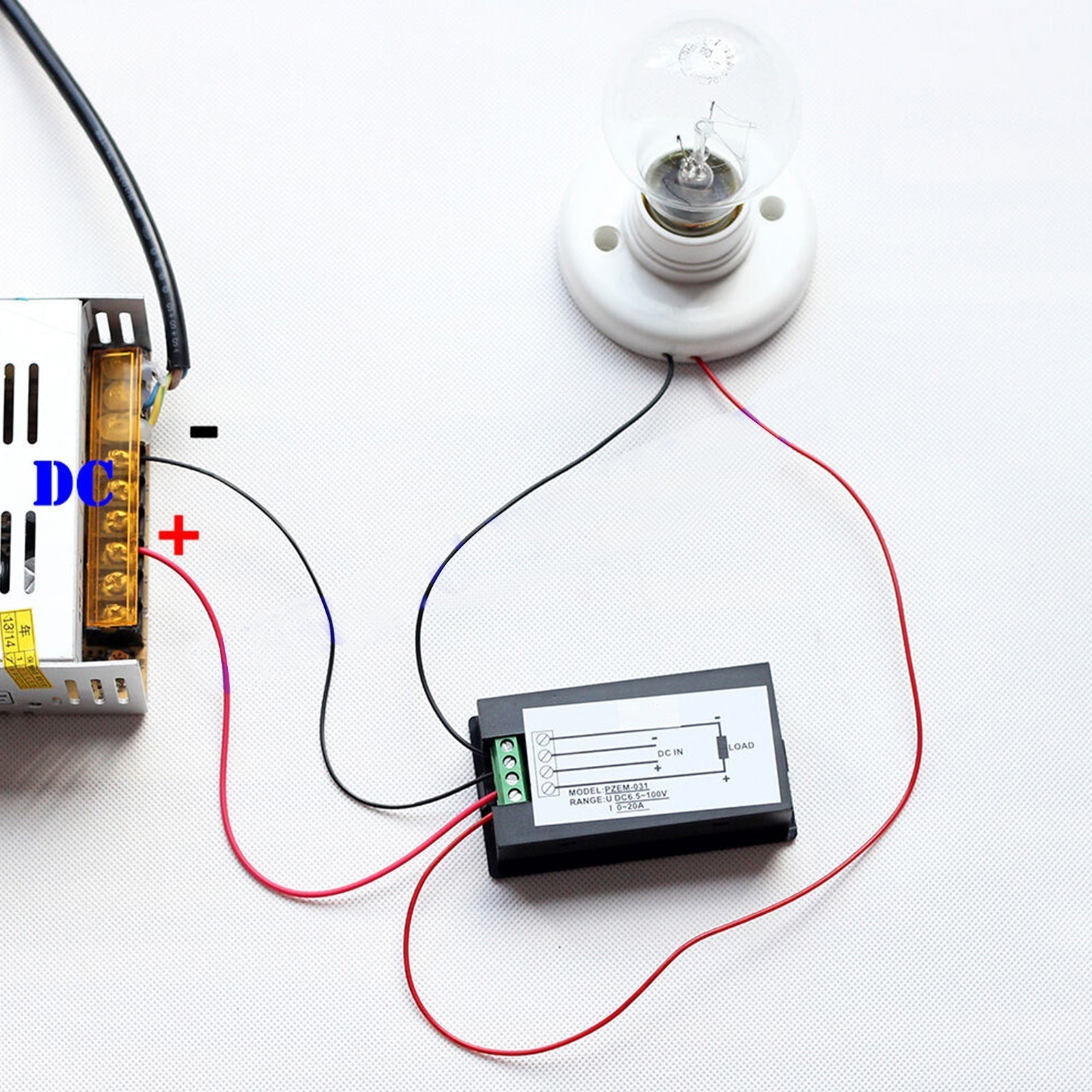

4. L'ordre de câblage ne peut pas être erroné.
Emballage inclus:
1 compteur d'alimentation CC à panneau LCD 100A (y compris le shunt)
Livraison rapide gratuite :
Expédition vers : États-Unis, Royaume-Uni, Australie
Délai de livraison : 3-8 jours ouvrables.
Garantie:
Retours : Les clients ont le droit de demander un retour dans les 30 jours suivant la réception du produit.
Expert en ligne 24 heures sur 24 : résolvez vos problèmes d'installation et de produit
