Opis
Jest to krótkofalowy transceiver qrp ssb/cw. Bardzo mały rozmiar ułatwia przenoszenie na zewnątrz. Posiada wbudowaną baterię litową 4000 mAh, ekran LCD 1602n, wbudowany głośnik. Obsługuje podłączenie do komputera i używanie FT8, JS8, FT4 i innego oprogramowania sterującego w trybie cyfrowym oraz obsługuje automatyczne dekodowanie CW.
Cechy:
-8 torów pokrywa 80m/60m/40m/30m/20m/17m/15m/10m
- Doskonały projekt układu PCB zgodny z zasadami projektowania obwodów wysokiej częstotliwości, aby zapewnić doskonałą wydajność
-Niezależnie od tego, czy korzysta z wewnętrznej baterii, czy zewnętrznego zasilacza 13,8 v, może osiągnąć potęgę od 3 do 5 w w 8 zakresy i rezerwują pakiety SOT-223 i TO-220 niezbędne do aktualizacji
-Wysoka wydajność emisji, wydajność 80 m/60 m/40 m/30 m/20 m przekracza 80%, wydajność 17 m przekracza 70%, 15 m/10 m jest większa niż 60%
-Wysoka precyzja marki TCXO KDS, dokładność częstotliwości jest lepsza niż 1 ppm, stabilność częstotliwości jest lepsza niż 0,5 ppm
Bardzo mały rozmiar : 83 * 38 * 124 mm (bez wystających części)

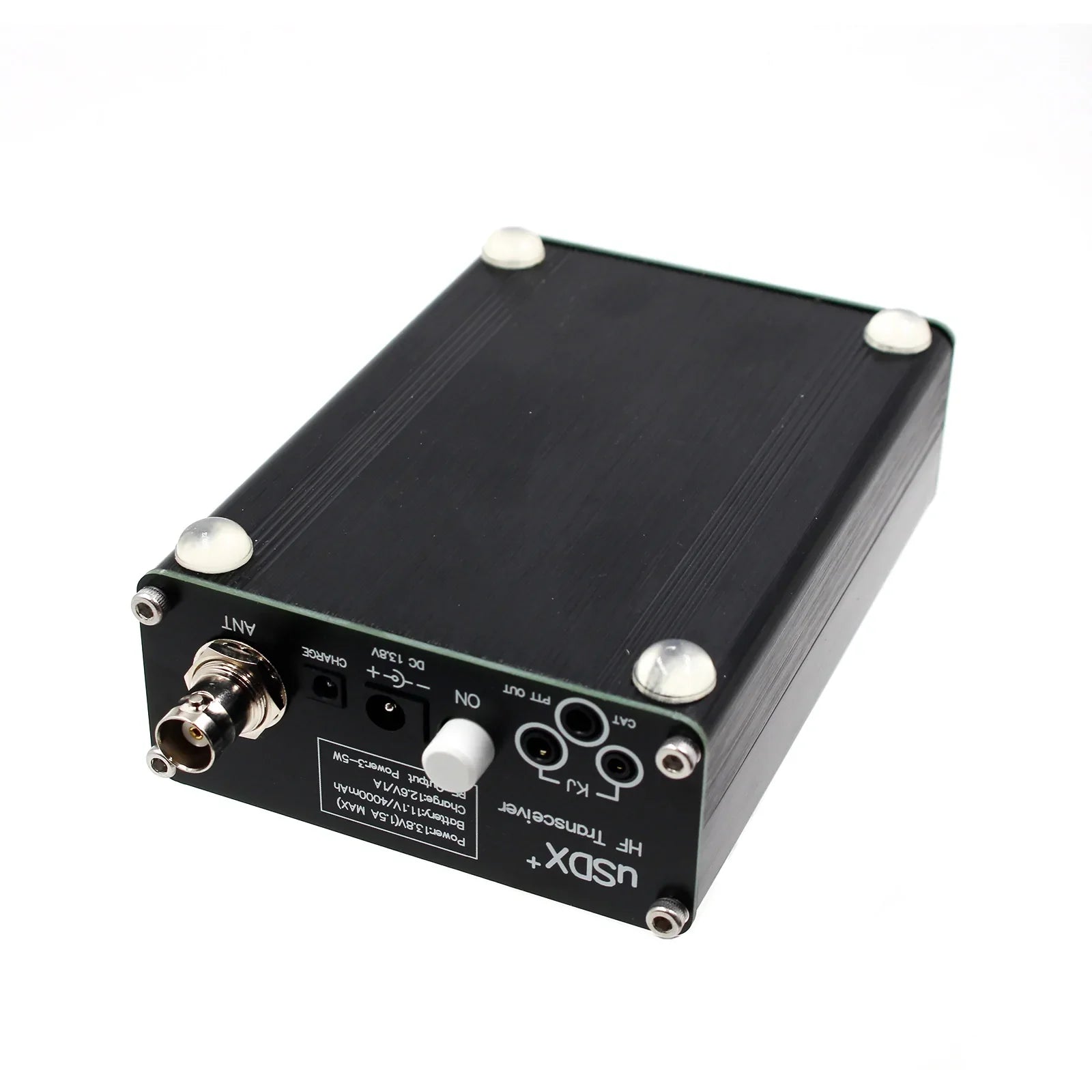

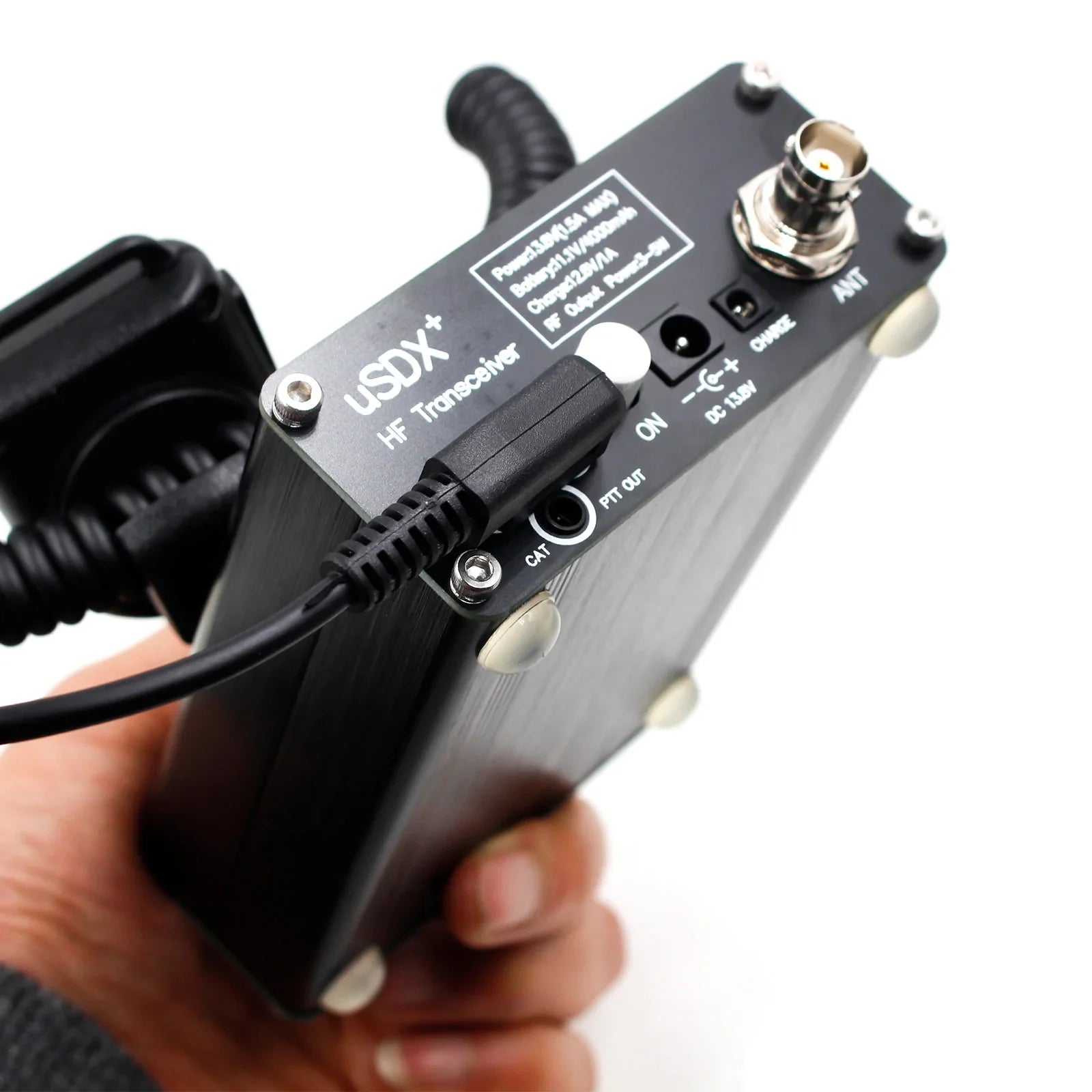

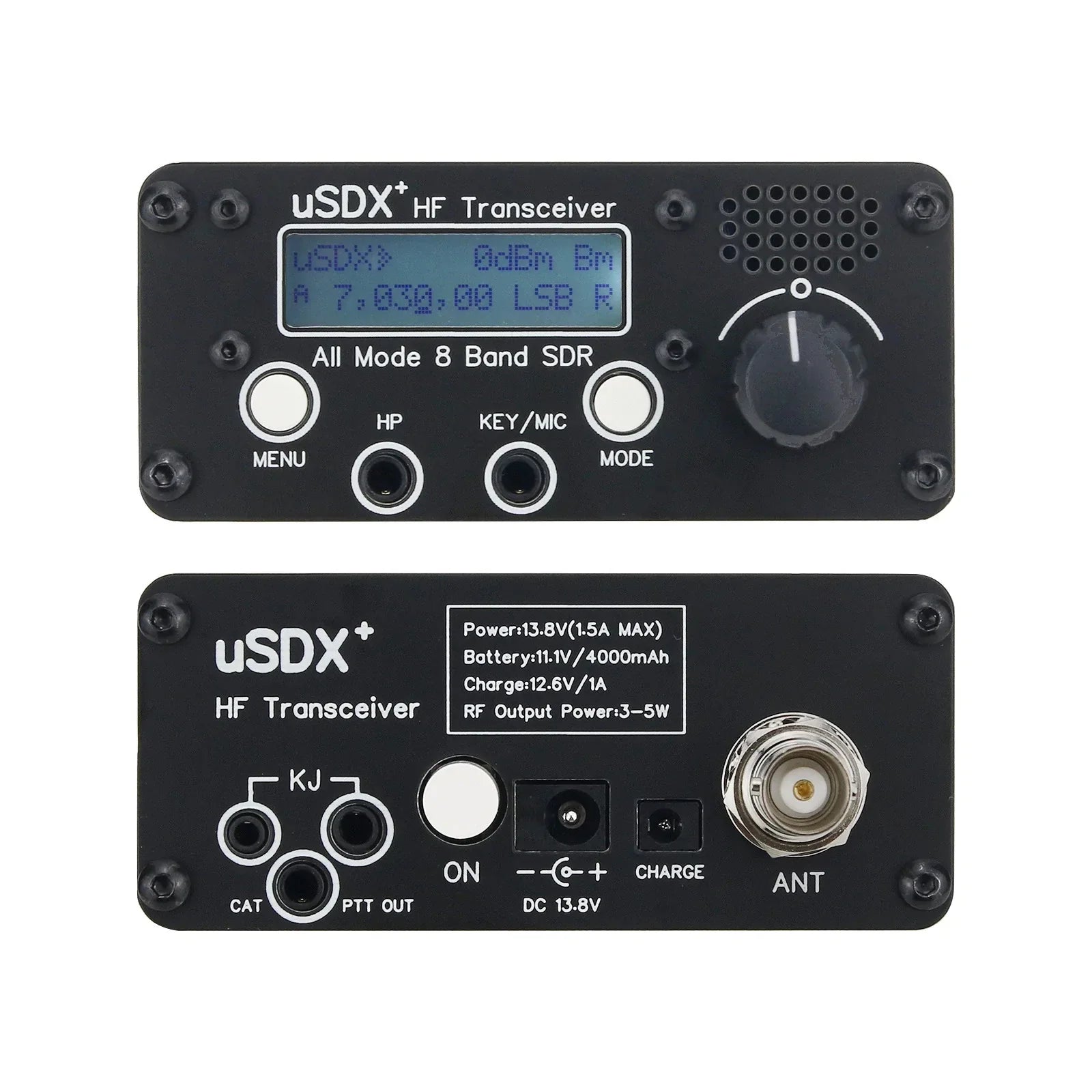

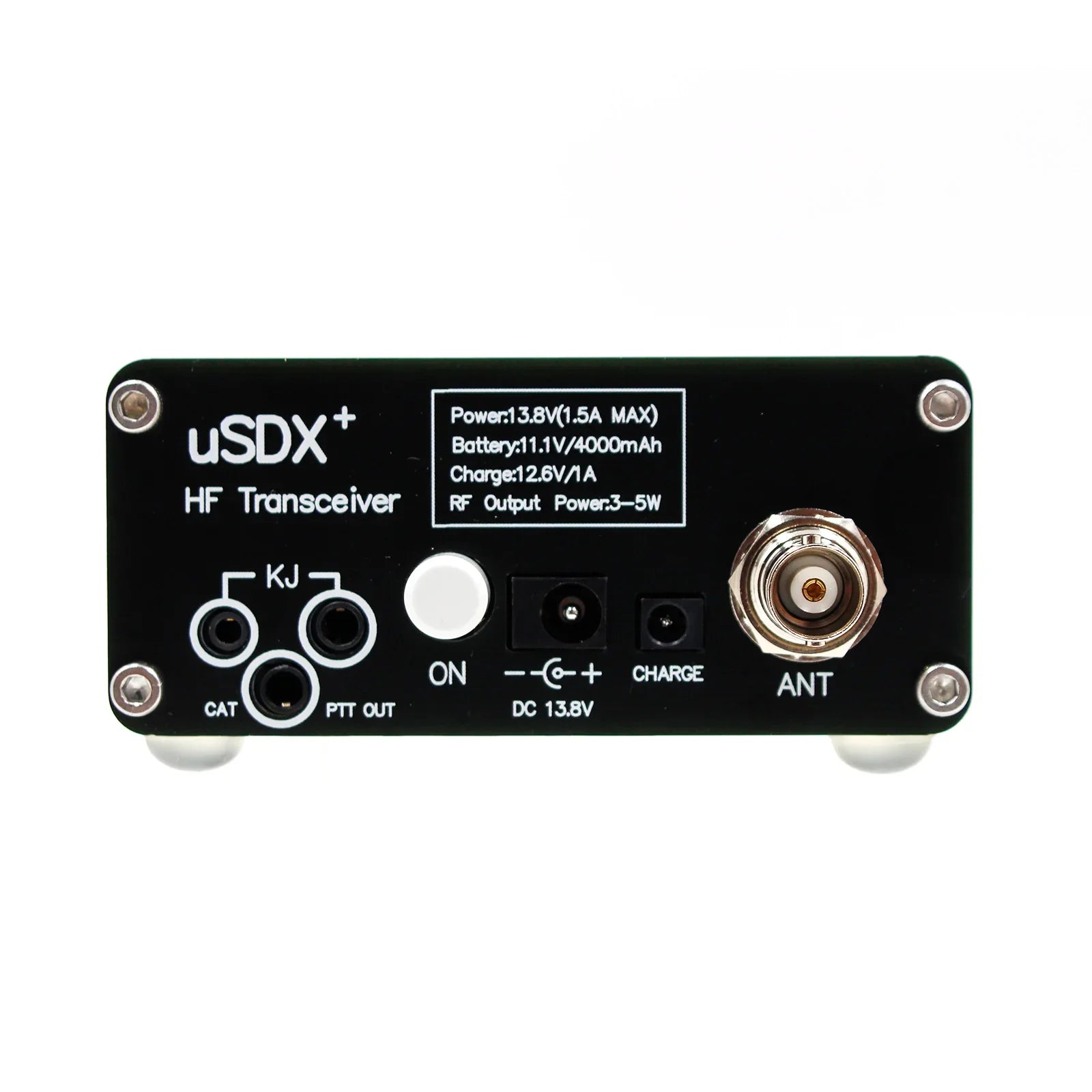

- Liczne interfejsy (cat, ptt out, mikrofon/klawisz, mikrofon k-head)
-Wszystkie części LPF wykorzystują kondensatory 100 V c0g/np0
-Używaj oryginalnych przekaźników magnetycznych firmy Omron
-Użyj układu wzmacniacza operacyjnego o niższym poziomie szumów niż LM4562
-Wbudowany głośnik z wnęką
-Wbudowana bateria litowa 11,1 V (12,6 V).
-Interfejs anteny BNC

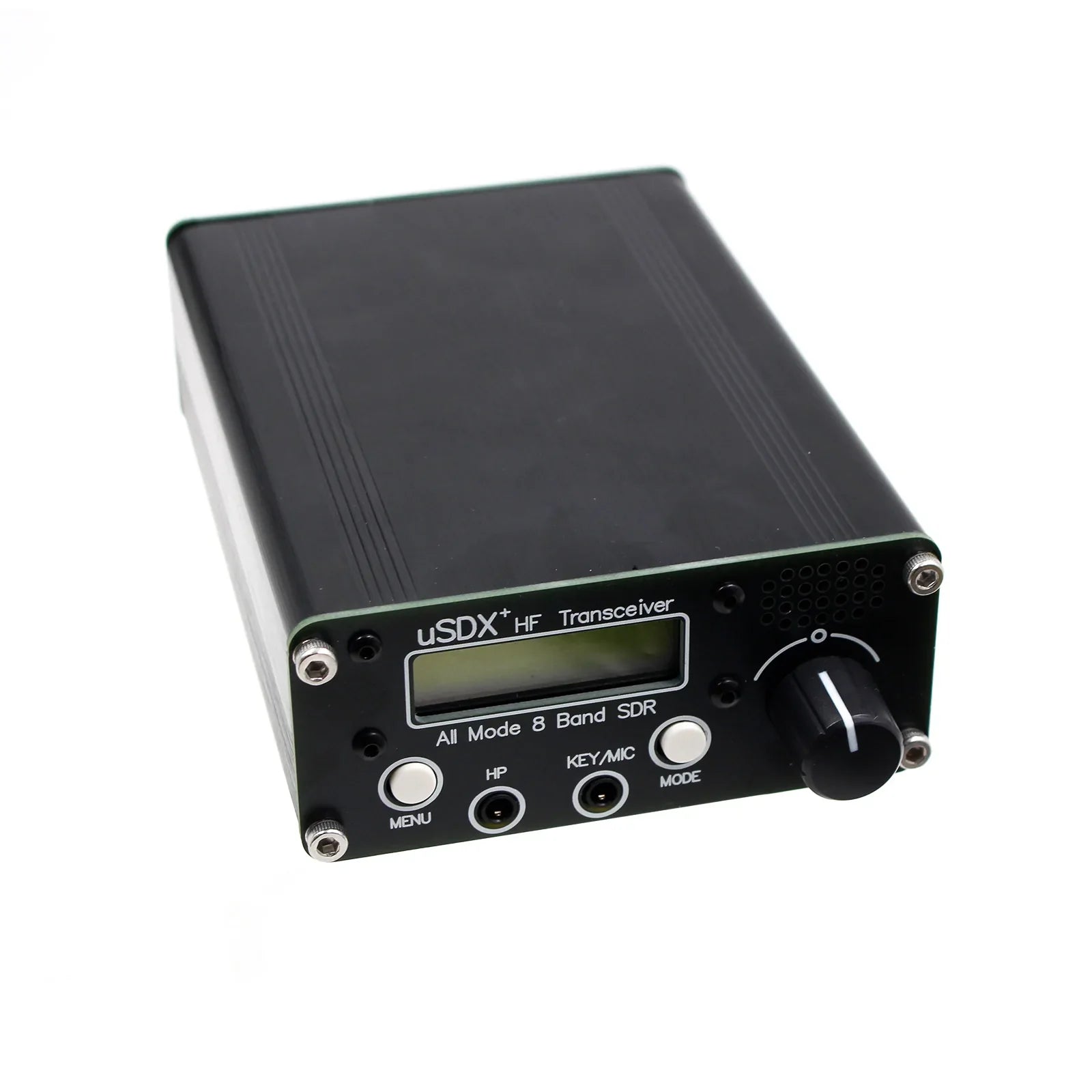

Aktualizacja usdx+ wygląda następująco :

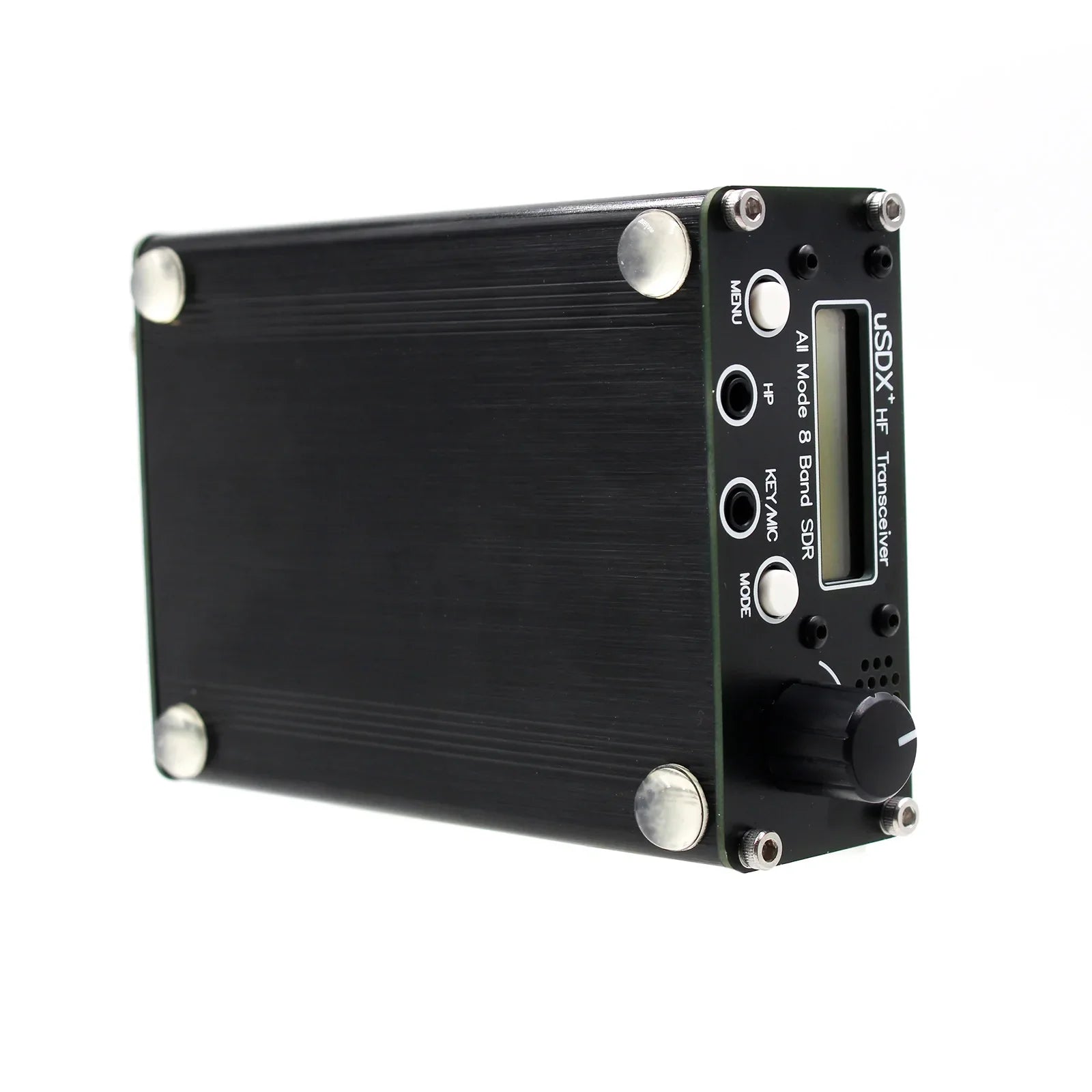

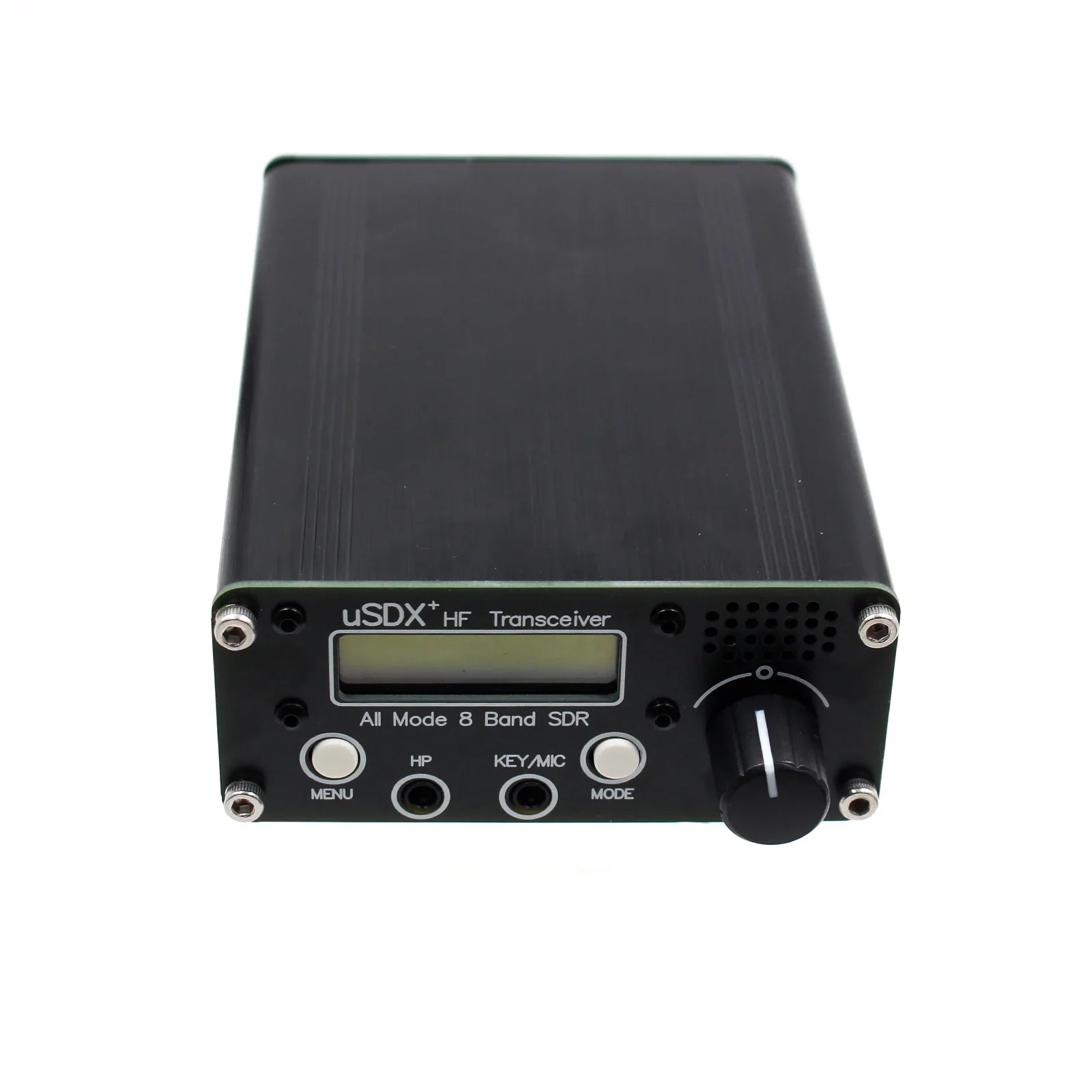

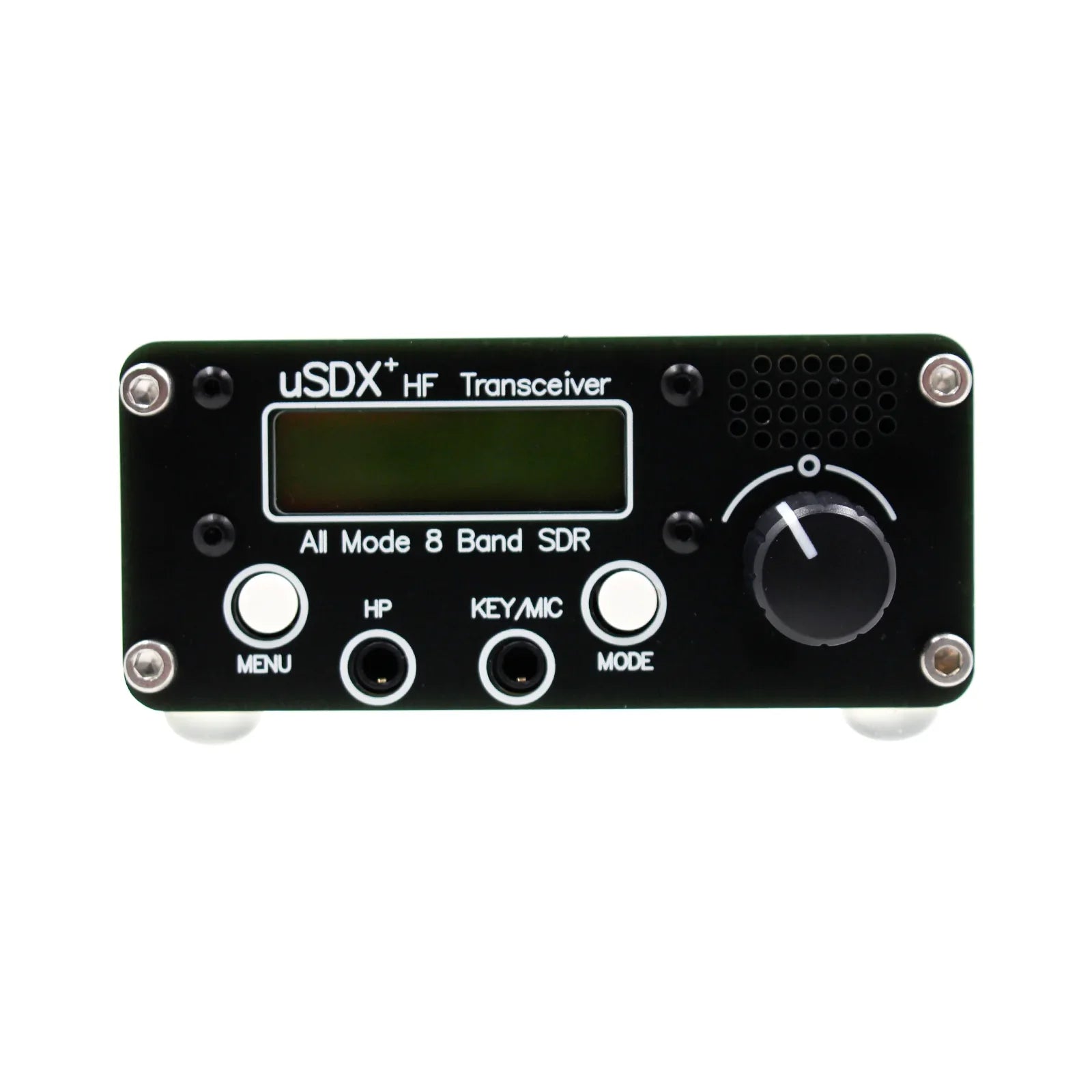

- Przeniesiono gniazda słuchawek i przycisku zasilania/mikrofonu na panel przedni, aby zapewnić łatwy dostęp do zestawu słuchawkowego i przycisku zasilania.
- Przesuń klawisze na dół ekranu LCD, aby uzyskać większy obszar dotykowy i wygodniejsze pisanie.
- Ulepszone wbudowane efekty głośnikowe, podwajają dźwięk !
- Zarezerwowane podkładki PCB do różnych aktualizacji, gotowe do użycia, mogą być użyte jako szablon do nauki aktualizacji DIY
- Szybko zmieniaj częstotliwość qrp cw.
- Obsługa regulacji głośności tonów bocznych cw.
- Obsługuje regulację tonu bocznego cw.
Lista funkcji :
1. Obsługuje wszystkie tryby: usb, lsb, cw, am, fm (tryb ssb ma dobry efekt odbioru, ale słaby efekt transmisji. Tryby AM i FM są bezpłatne, a efekt nie jest dobry)
Filtr filtra DSP: szerokość pasma 4000, 2500, 1700, 500, 200, 100, 50 Hz
2. Funkcja Funkcje DSP: automatyczna kontrola wzmocnienia (AGC), redukcja szumów (NR), wyzwalanie głosem Xmit (VOX), tłumik RX (ATT), bramka szumów TX, sterowanie jednostką tx, regulacja głośności, miernik dbm/s.
3. Pasek boczny/tłumienie nośnej Transmisja SSSSB : lepiej niż -45 dbc, imd3 (dwutonowy) -33 dbc, odbiór : lepiej niż -50 dbc
4. Obsługuje obsługę wielu pasm, z płynną regulacją w zakresie 10 m w zakresie częstotliwości 80 m (od 20 kHz do 99 MHz, wydajność strat)
5.Oprogramowanie sprzętowe typu open source, zbudowane przy użyciu arduino ide; umożliwia eksperymentowanie, można dodawać nowe funkcje, można udostępniać wkład za pośrednictwem githuba, złożoność oprogramowania : 2000 linii kodu oprogramowania Vovox dostępnych do szybkiego pełnego sterowania (operacje qsk i half-qsk) lub przełącznik pomocniczy rx/tx do zewnętrznego sterowania wyjściem ptt/pa przy użyciu w pełni cyfrowego stopnia opóźnienia tx i nadajnika stopnia opartego na oprogramowaniu ssb w trybie cyfrowym ( nie jest wymagany interfejs cat ani ptt): kontroluje fazę progu si5351 (poprzez przełączanie przy 800 kbps małych zmian częstotliwości pod i2c) i wielkość pa (za pomocą klucza pwm pa obwodu kształtującego pa)
6. W pełni cyfrowy, programowy stopień odbiornika SDR (opcjonalny): Sygnał I/Q (kompleksowy) jest próbkowany z cyfrowego miksera detektora próbkującego kwadraturowego, a przesunięcie fazowe o 90 stopni jest wykonywane matematycznie w oprogramowaniu (transformata Hilberta) i trzy niezależnie przełączane tłumiki analogowe (0db, -13db, -20db, -33db, -53db, -60db, -73db) z przedodbiornika poprzez dodanie pasm bocznych Atten
7. Poziom hałasu odbiornika mds : -135 DBM w 28 MHz (200 Hz czarny)
8. Selektywność odbiornika i odbiornika typu front-end : +/- 2 strome kHz 45 Częstotliwość regulacji kroczącej db/dekadę
9. Blokowanie Blokowanie zakresu dynamicznego : przesunięcie 20 kHz 123 db, przesunięcie 2 kHz 78 pierś
Dekoder 10.cw, klucz bezpośredni/jambic-a/b
11.vvfo a/b + rit i split oraz odpowiedni przekaźnik przez i2c
12.cat obsługuje czat z przełącznikiem filtra (przy użyciu protokołu Kenwood TS-480)
Cechy:
-Typ: transceiver HF qrp sdr
- Tryb: ssb/cw
- Zakres częstotliwości: 3,5-30 MHz
-Zintegrowany mikrofon
-Antena/złącze: 50 omów/tak-239

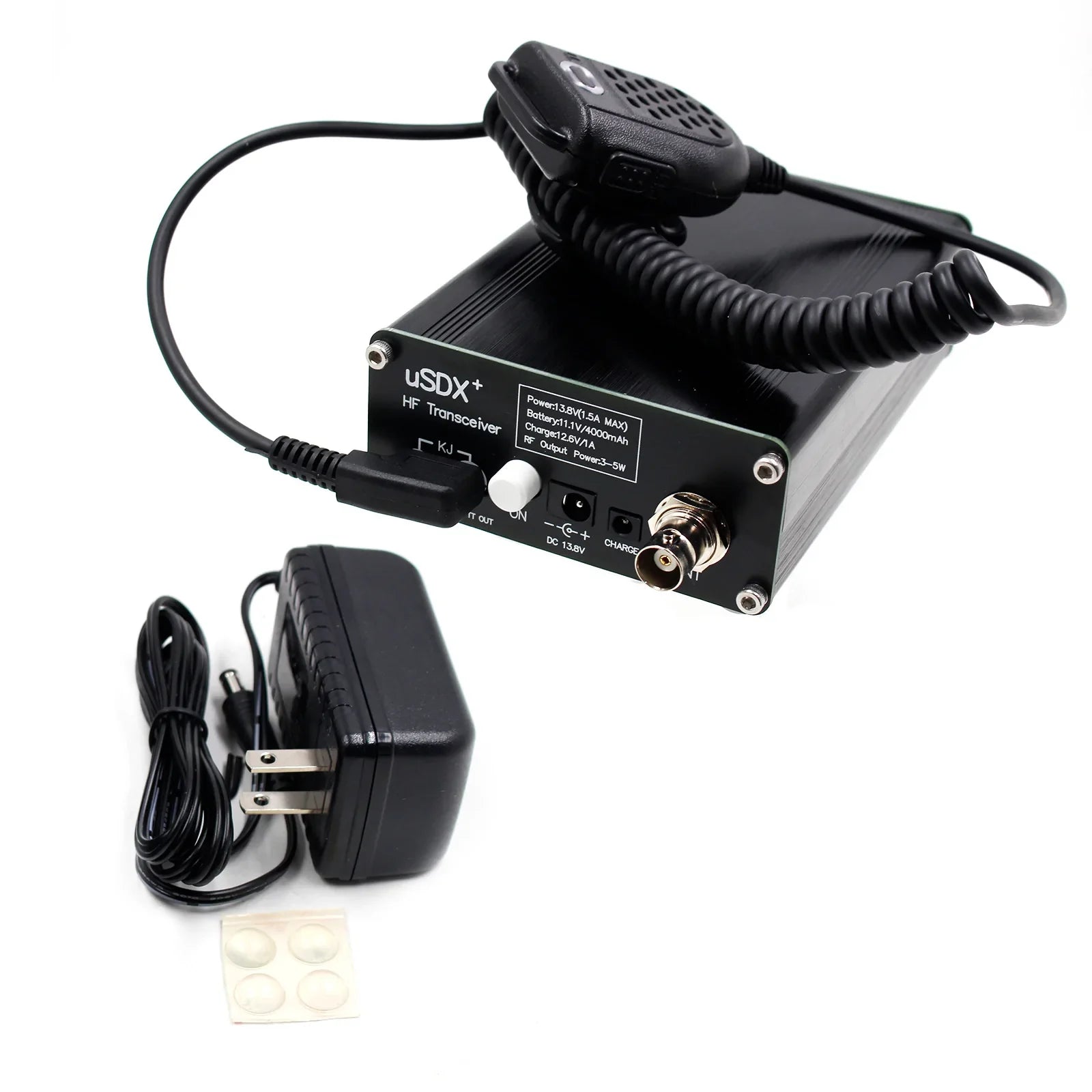

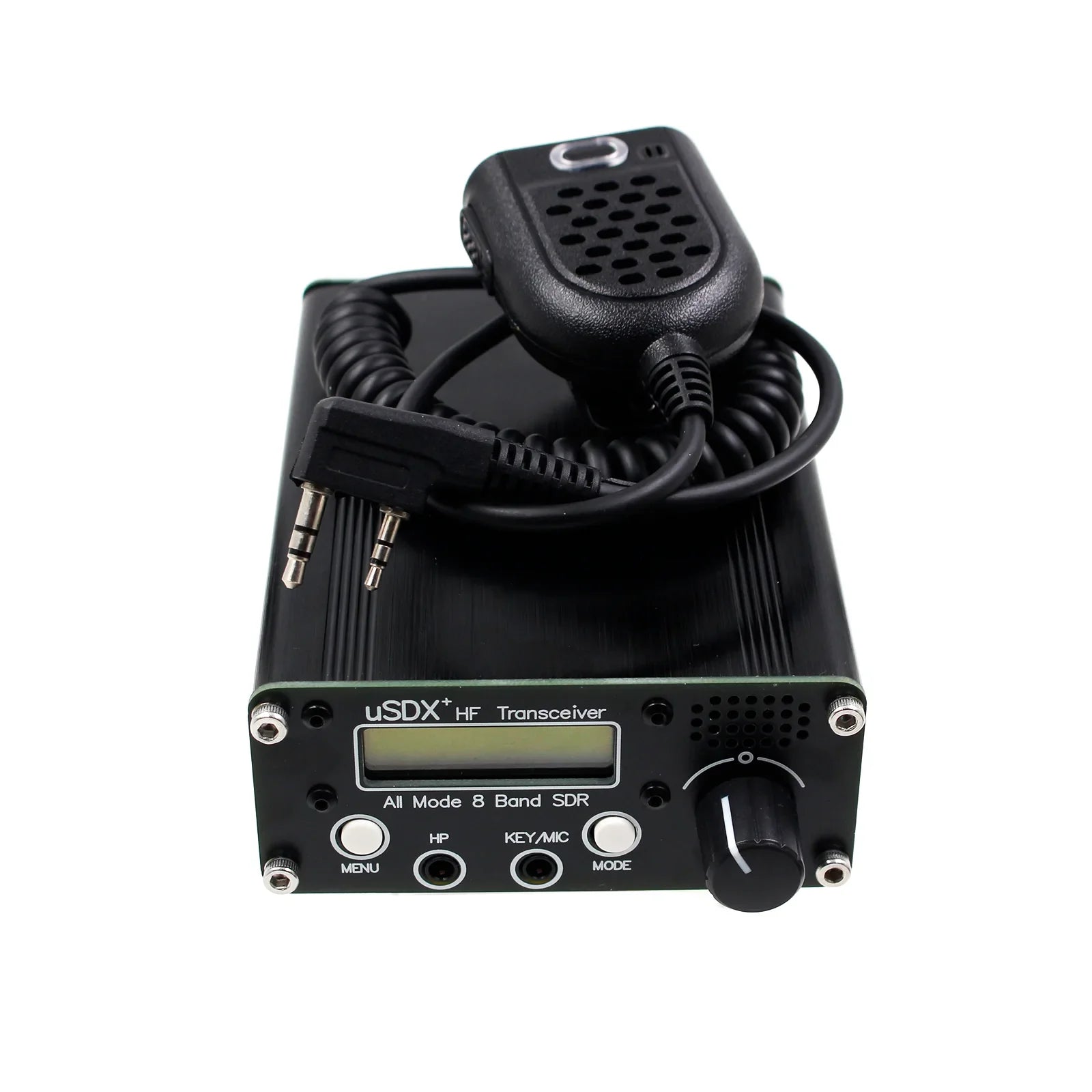

Pakiet zawiera :
-1 transceiver usdx +
-1 mikrofon
-1 x ładowarka (wtyczka amerykańska)
-4 x podnóżki maszynowe
Wysyłka:
Darmowa dostawa
Czas dostawy: 2-6 dni roboczych
Gwarancja:
Powroty : klienci mają prawo zażądać zwrotu w ciągu 60 dni dni od otrzymania produktu.
Całodobowy ekspert online: rozwiąż problemy z instalacją i produktami
