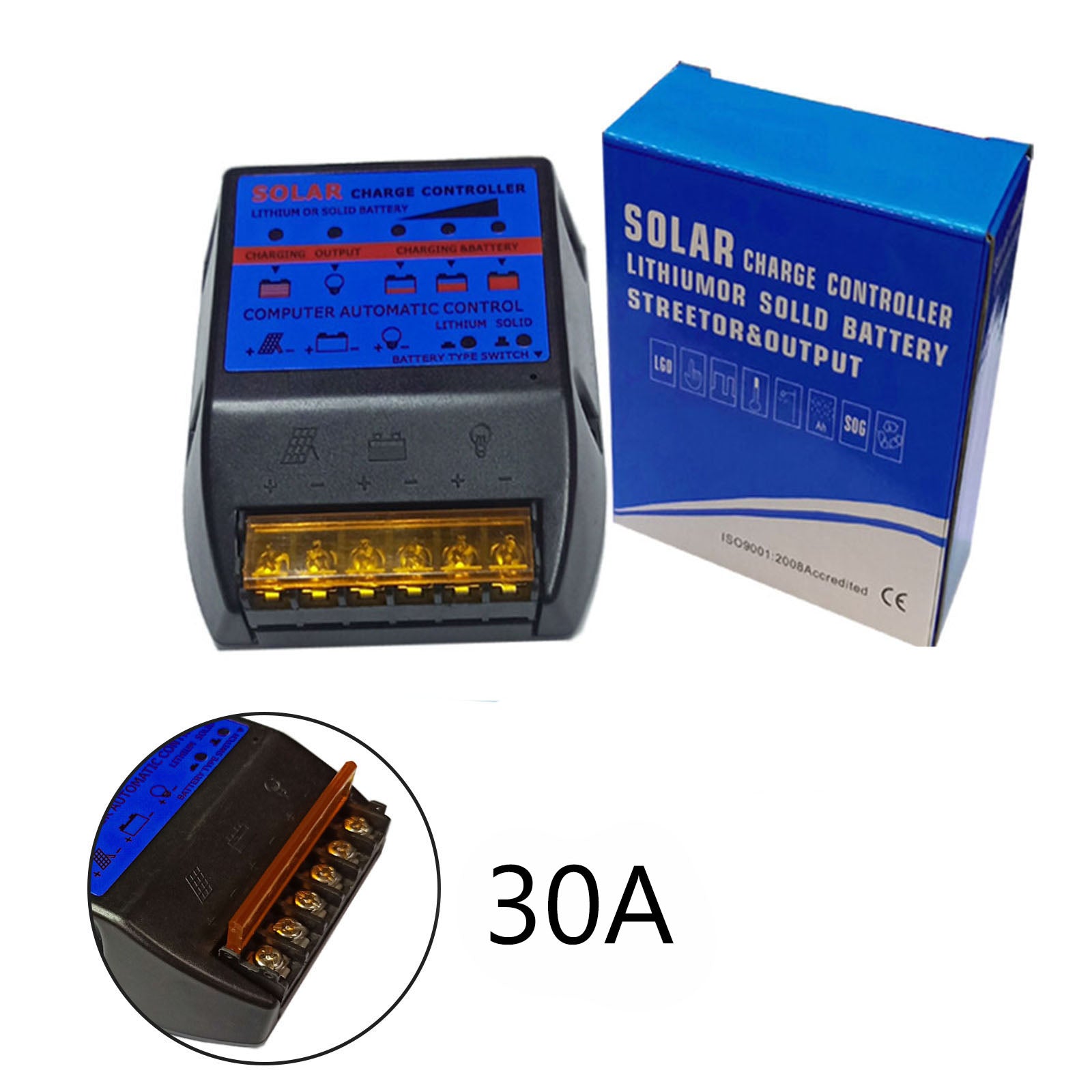

Kontroler ładowania paneli słonecznych 10A, 20A, 30A, 40A, 50A, 12V, wbudowany timer, kontroler baterii, adapter sterujący MCU, niebieski
Opis:
Ten produkt to kontroler fotowoltaiczny, który może szybko magazynować energię generowaną przez panel słoneczny w akumulatorze i zapewniać odpowiednie zasilanie urządzenia. Jest szeroko stosowany w różnych małych systemach wytwarzania energii słonecznej, takich jak systemy oświetlenia i ogrodów.
Cechy:
1. Wbudowany mikrokontroler przemysłowy.
2. Wyświetlacz LED wskazujący stan pracy.
3. Pełne 4-stopniowe zarządzanie obciążeniem PWM.
4. Wbudowane zabezpieczenie przed zwarciem, zabezpieczenie przed rozwarciem obwodu, zabezpieczenie przed odwrotnym kierunkiem, zabezpieczenie przed przeciążeniem.
5. Podwójne zabezpieczenie przeciwprądowe MOSFET, niska emisja ciepła.
Cechy :
Napięcie baterii : 12 wersja 24 V z automatyczną adaptacją
Prąd ładowania: 10A/ 20A/ 30A /40A /50A
Prąd rozładowania: 10A /10A /10A /10A /15A
Maksymalne obciążenie słoneczne: akumulator 12 V przy napięciu 18 V, akumulator 24 V przy napięciu 36 V.
Samokonsumpcja : <10 Mój
Temperatura pracy: -35-+85℃
Niebieski
Instrukcje:
Otwórz górną pokrywę sterownika słonecznego i podłącz go zgodnie z grafiką na pokrywie.
1. Podłącz „ + " I " - » z akumulatora do odpowiednich zacisków kontrolera (zacisk 3 i 4 od lewej).
Wskaźnik ładowania (migający) zacznie migać i zaświeci się po 15–30 sekundach, sygnalizując prawidłowe połączenie i możliwość kontynuowania kolejnych połączeń. W przeciwnym razie może dojść do uszkodzenia kontrolera.
2. Podłącz przewody „+” i „-” panelu słonecznego do odpowiednich zacisków kontrolera (zaciski 1 i 2 od lewej).
3. Podłącz „ + " I " - » obciążenia do odpowiednich zacisków sterownika (zaciski 5 i 6 od lewej).
4. Wskaźnik ładowania świeci się cały czas, co oznacza intensywne ładowanie. Miganie oznacza ładowanie podtrzymujące. ; gdy wyłączony, ładowanie jest zatrzymywane.
5. Gdy wskaźnik ładowania świeci się stale, oznacza to, że występuje wyjście i obciążenie może pracować ; jeśli jest wyłączony, nie ma wyjścia i obciążenie nie może działać.
Uwaga:
1. Ten kontroler obsługuje napięcie 12 V/24 V (wybierz 18 V/36 V). Podczas pierwszej instalacji urządzenia należy upewnić się, że akumulator ma wystarczające napięcie, aby kontroler mógł rozpoznać prawidłowy typ akumulatora.
2. Przewód akumulatora powinien być jak najkrótszy, aby zminimalizować straty.
3. Ten kontroler nadaje się wyłącznie do wszystkich typów akumulatorów kwasowo-ołowiowych (w tym otwartych, hermetycznych, koloidalnych itp.) i akumulatorów litowych.
4. Przed przełączeniem sprzętowym należy przygotować akumulator kwasowo-ołowiowy lub litowy.
5. Regulator ładowania nadaje się wyłącznie do regulacji modułów fotowoltaicznych. Nigdy nie podłączaj do regulatora ładowania żadnego innego źródła ładowania.
Zawartość pakietu:
1 * Jednostka kontrolera słonecznego
1 * Instrukcja obsługi
