Opis
Opis:

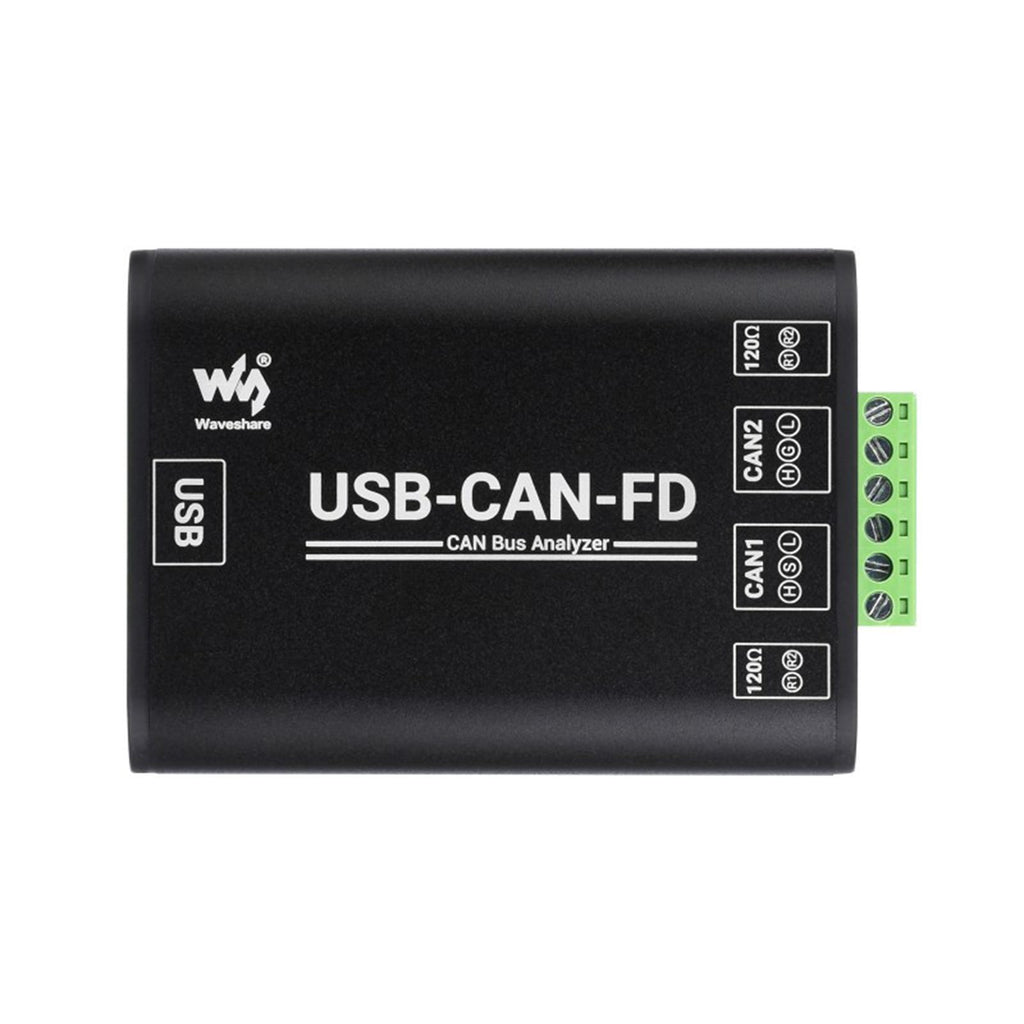

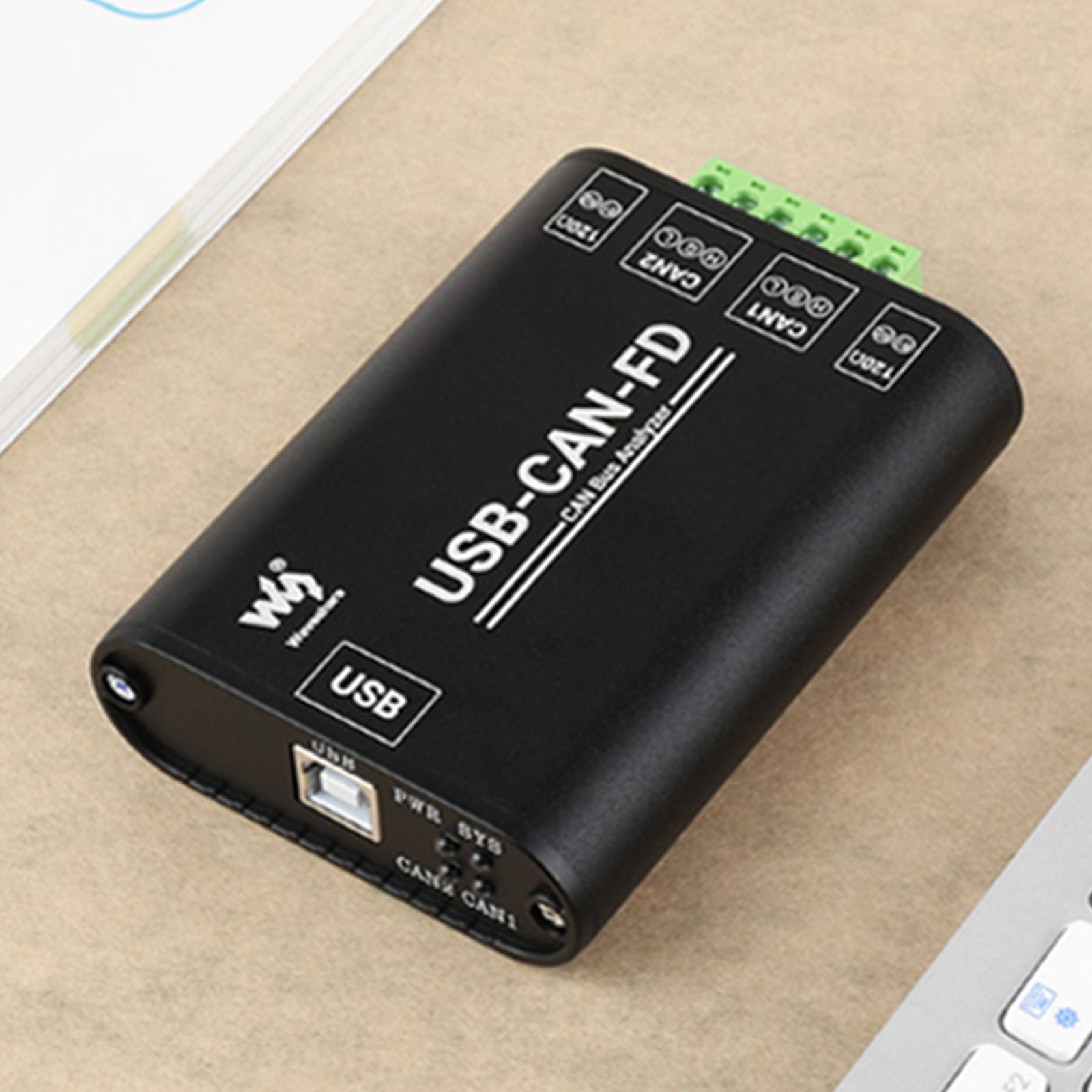

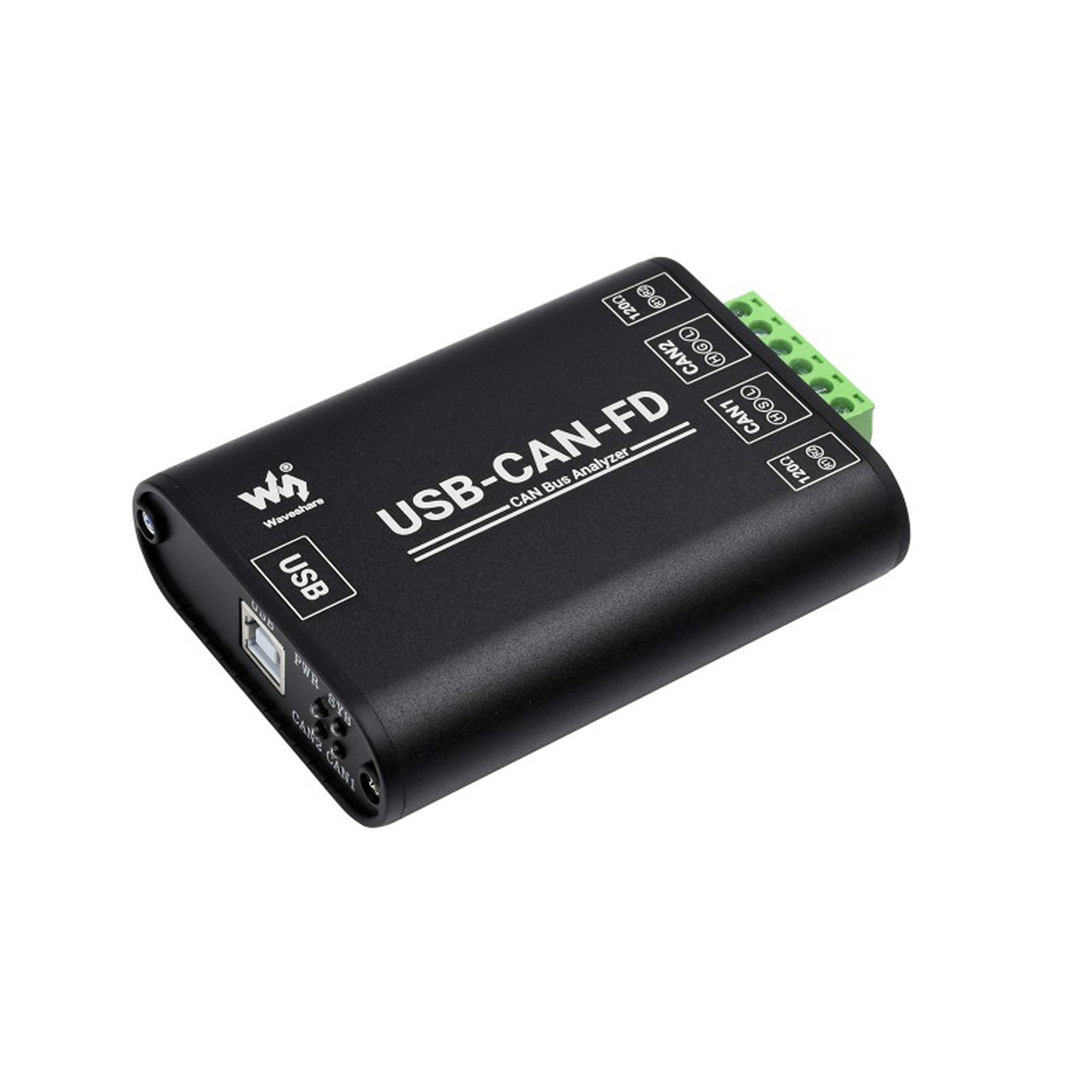

USB-CAN-FD to przemysłowy konwerter interfejsu USB na CANFD o wysokiej wydajności, karta interfejsu komunikacyjnego magistrali CAN/CAN FD i analizator danych protokołu CAN/CANFD. Integruje dwa niezależne interfejsy CAN FD z izolacją galwaniczną i wieloma obwodami zabezpieczającymi ; obsługuje systemy Windows XP/7/8/10/11, zapewnia sterowniki, oprogramowanie związane z narzędziami CAN FD, przykłady i samouczki dotyczące wtórnych prac rozwojowych itp.

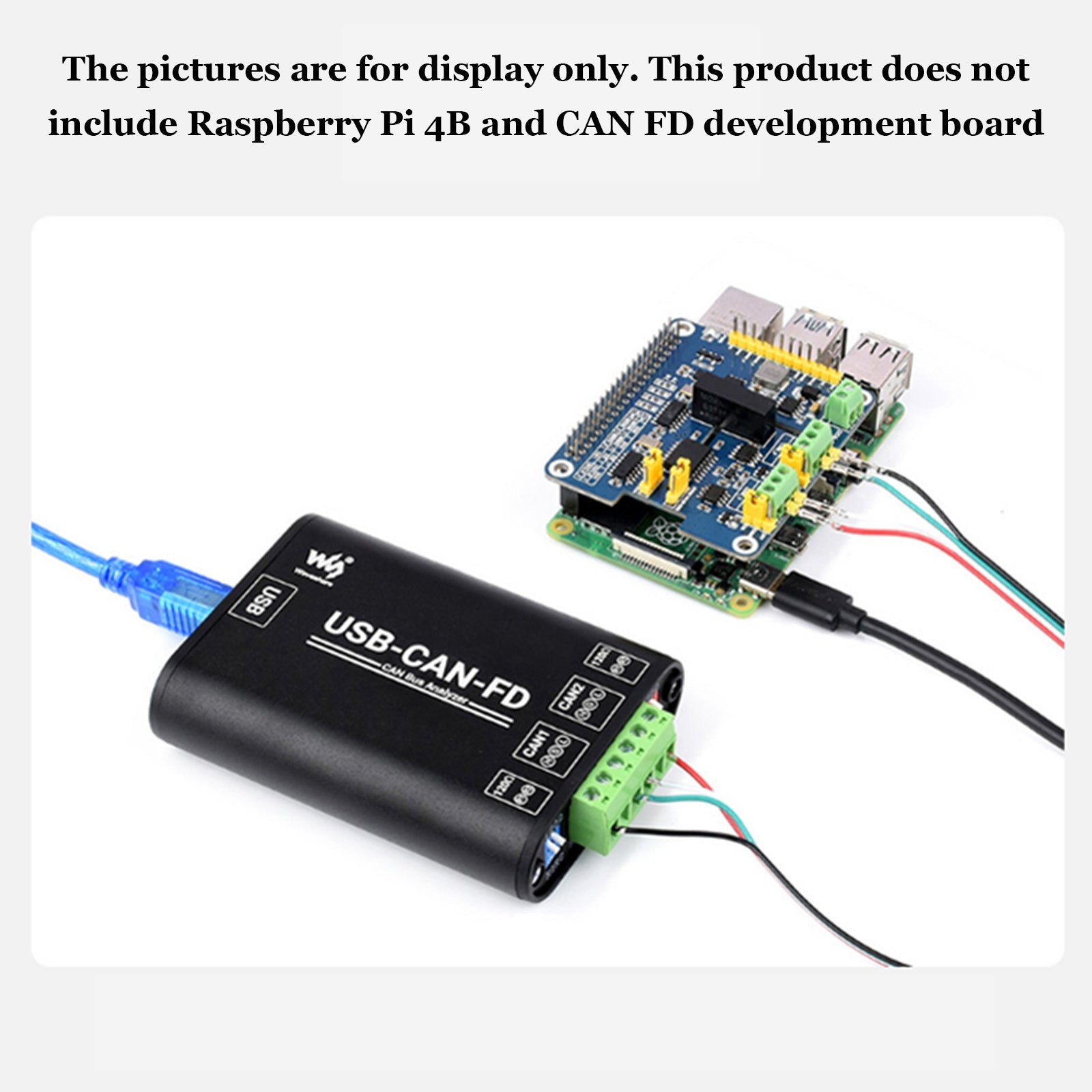

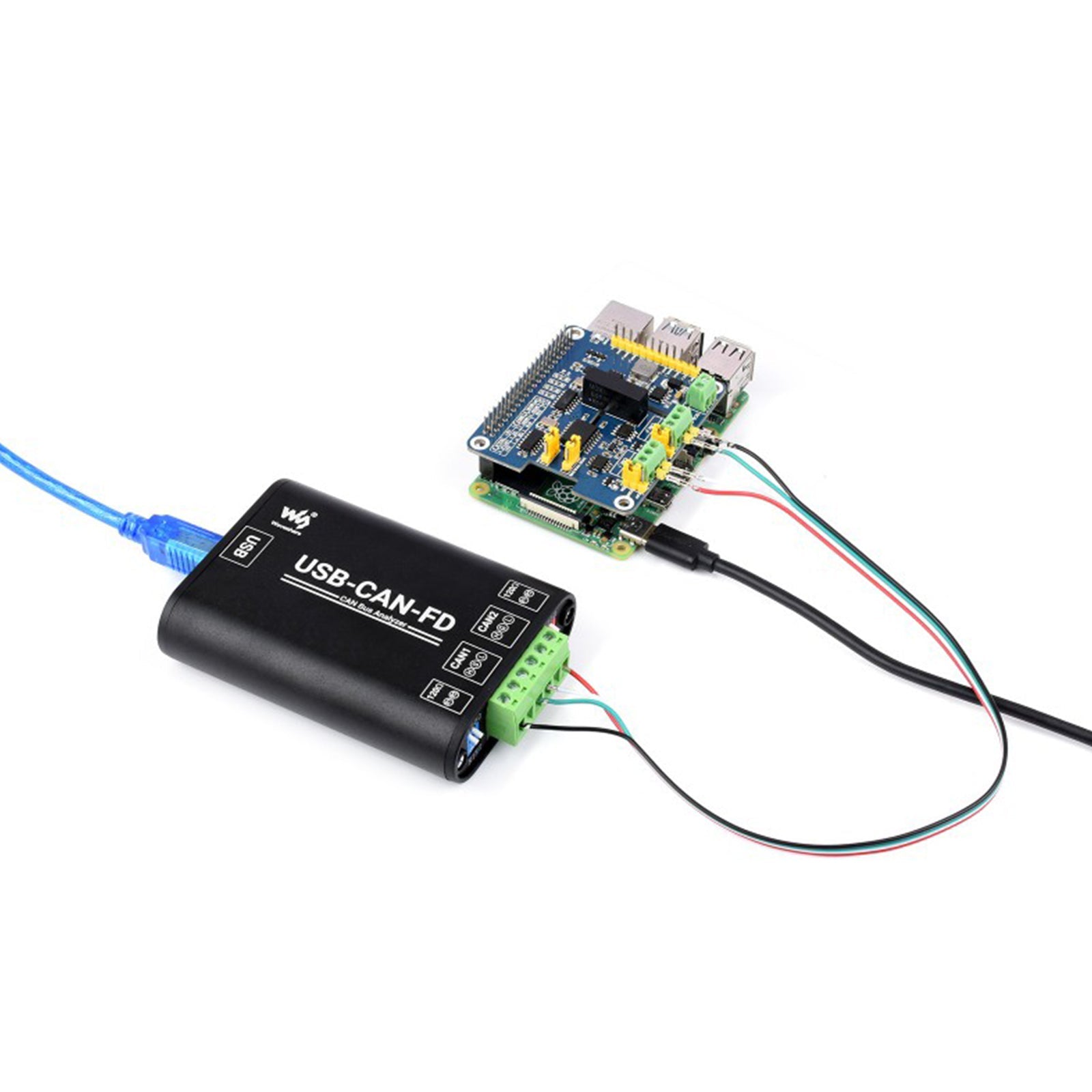

Można go podłączyć do komputera PC lub przemysłowego hosta sterującego przez USB, aby realizować kontrolę wysyłania i odbierania, analizę danych, gromadzenie i monitorowanie sieci magistrali CAN/CANFD. Produkt ten jest niewielkich rozmiarów i łatwy w użyciu. Można go używać do wstępnego uczenia się i debugowania magistrali CAN/CANFD. Można go również wykorzystać do wtórnego rozwoju i integracji w różnych scenariuszach aplikacji przemysłowych, komunikacyjnych i inteligentnych sterowania, które wymagają komunikacji poprzez magistralę CAN/CANFD. średni.
Cechy:

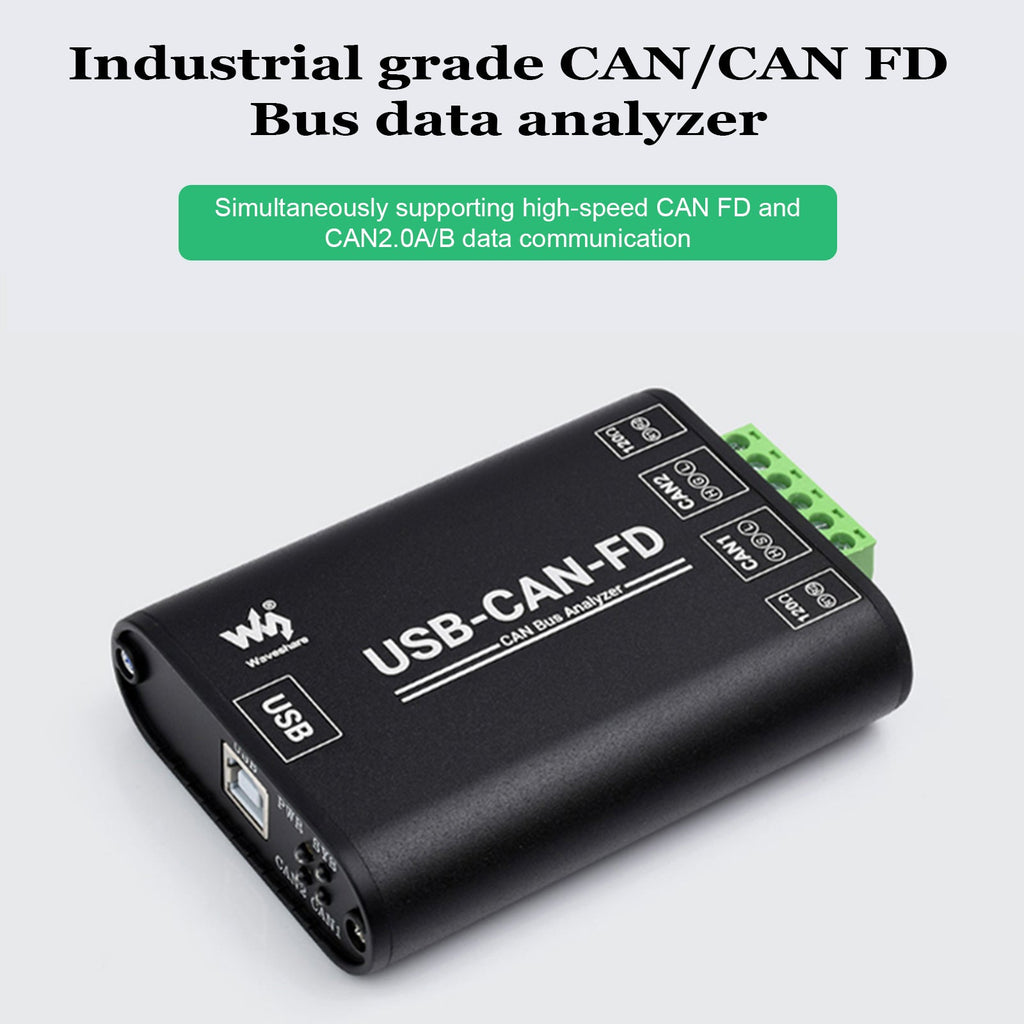

Typ: Klasa przemysłowa: Konwerter interfejsu USB na CAN FD, karta interfejsu komunikacyjnego magistrali CAN/CAN FD, analizator danych protokołu CAN/CAN FD.
Interfejs USB:
Poziom operacyjny: 5 V (bezpośrednie zasilanie przez port USB, nie jest wymagane dodatkowe zasilanie)
Formularz interfejsu: interfejs typu USB-B
Interfejs CAN/CAN FD :
Liczba kanałów CAN/CAN FD: dwa kanały: CAN1 i CAN2 (niezależne od siebie, w pełni izolowane, napięcie izolacji 3000 VDC)

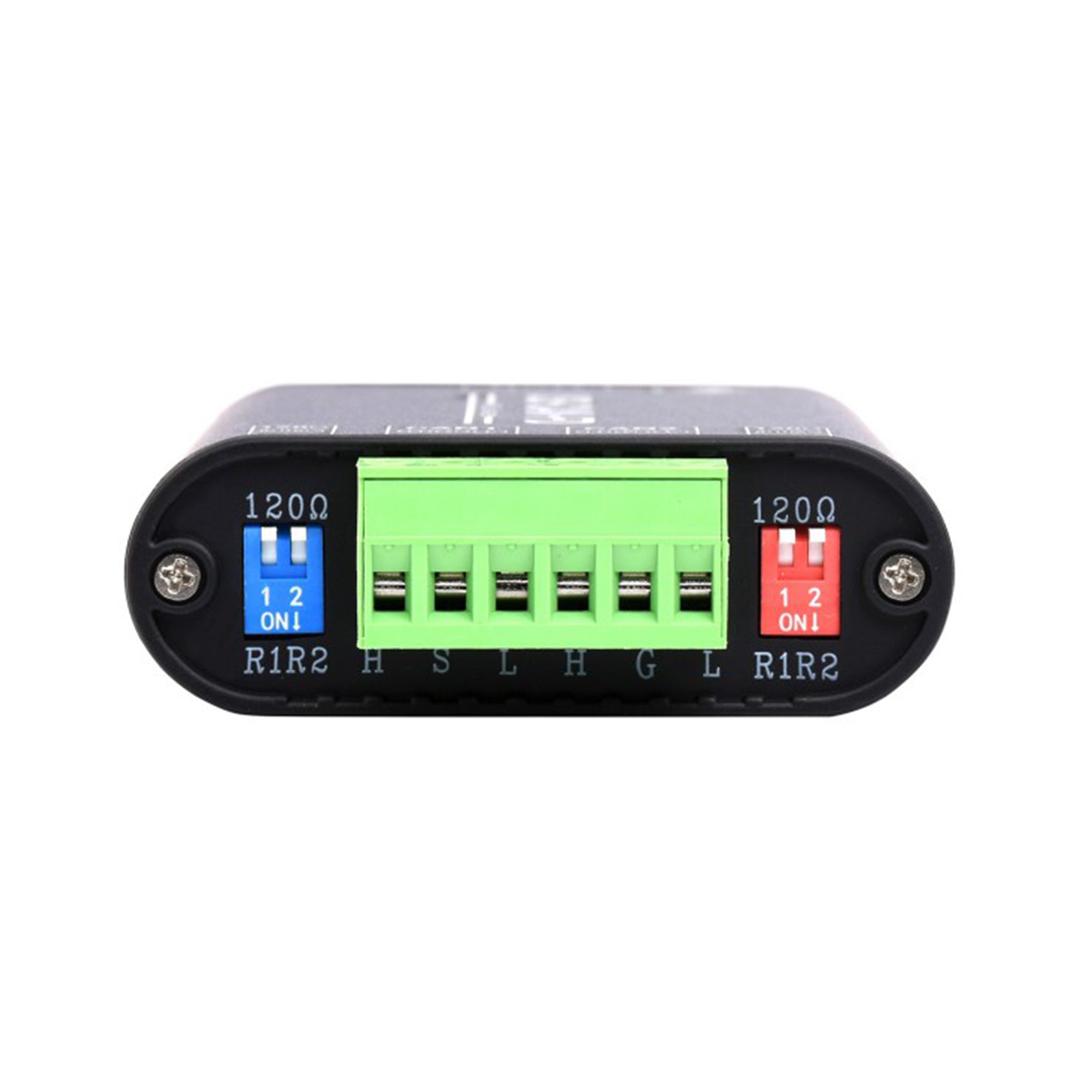

Formularz interfejsu : interfejs terminala (nie OPEN6 5.08 mm)
Dopasowana rezystancja: Każdy ADC/CANFD ma dwa wbudowane rezystory końcowe 120 Ω, które można aktywować za pomocą przełączników.
Szybkość komunikacji : 100 Kb/s ~ 5 Mb/s (konfigurowalne programowo)
Obsługa protokołu : Protokół specyfikacji protokołu FD V1.0 CAN2.0A i 2.0BISO11898-1CAN
Wydajność wysyłania i odbierania danych: odbiór każdego CAN/CAN FD może osiągnąć 20 000 klatek/s, a transmisja może osiągnąć 5000 klatek/s
Bufor nadawczo-odbiorczy danych : każdy bufor odbiorczy CAN/CANFD ma wartość 1 500 ramek, a bufor transmisji wynosi 64 ramki (automatyczna retransmisja w przypadku niepowodzenia transmisji).

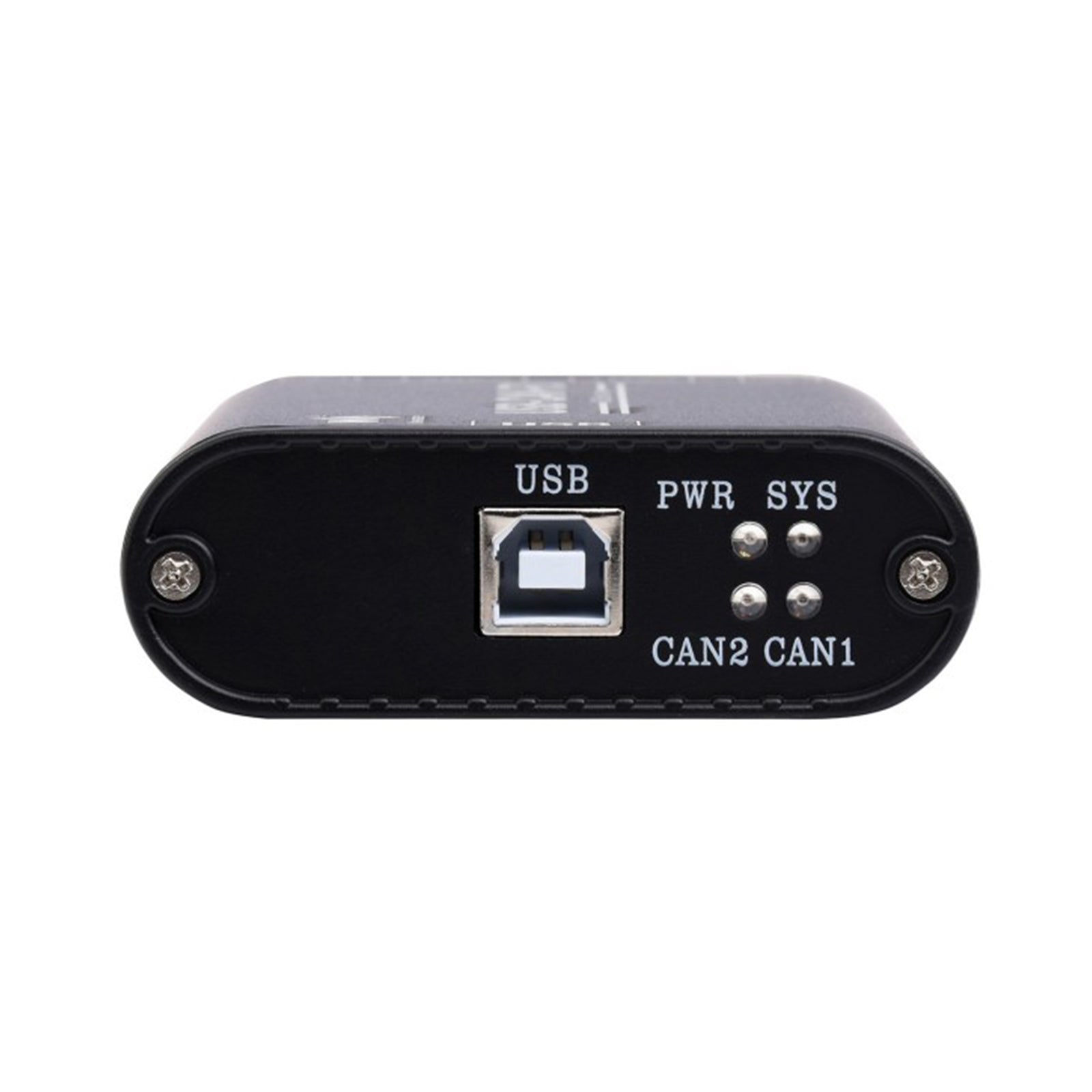

PROWADZONY:
PWR: Dioda zasilania
SYS : wskaźnik stanu systemu, normalnie wyłączony ; gdy wystąpi błąd w magistrali, jest ona zawsze włączona
CAN1 : Kontrolka kanału CAN1 (miga podczas wysyłania i odbierania danych)
CAN2 : Wskaźnik kanału CAN2 (miga podczas wysyłania i odbierania danych)
Obsługiwany system: Windows: WindowsXP/7/8/10/11 (32-bitowy i 64-bitowy), obecnie nie obsługuje systemu Linux, powiązany sterownik jest w fazie opracowywania
Temperatura pracy: -40 ~ 85 ℃
Materiał powłoki: metalowy korpus ze stopu aluminium + ognioodporne przegrody izolacyjne 3D po obu stronach; Ta konstrukcja skorupy i połączenie materiałów mogą lepiej zapobiegać wyładowywaniu się metalowej końcówki i poprawiać współczynnik bezpieczeństwa i żywotność produktu

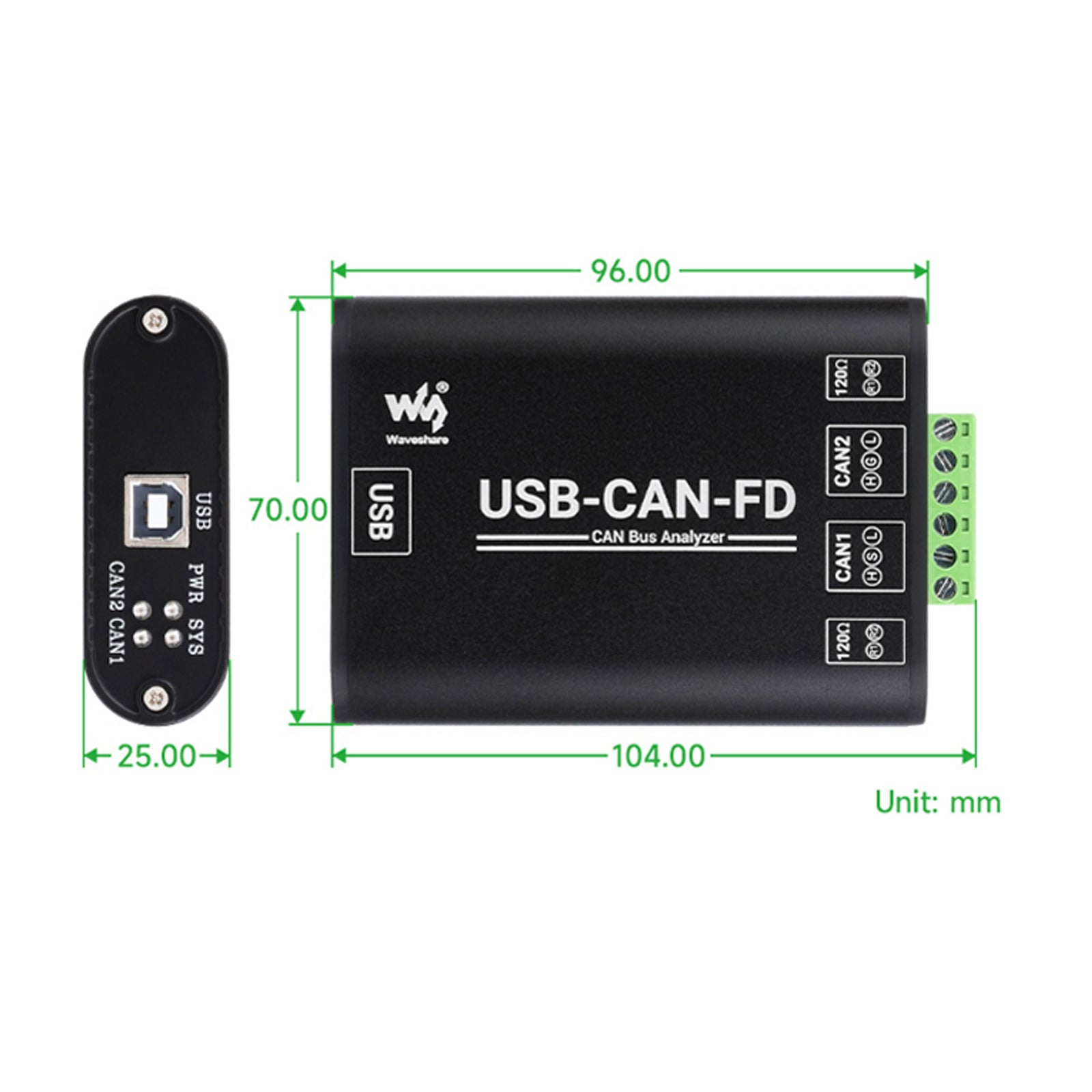

Rozmiar produktu: 104*70x25mm
Pakiet zawiera:
1x USB-CAN FD
1x kabel USB typu A do typu B
Kabel 1x 4-pinowy
1x śrubokręt
Gwarancja:
Zwroty: Klienci mają prawo zażądać zwrotu w ciągu 60 dni od otrzymania produktu.
Ekspert online 24 godziny na dobę : Rozwiąż problemy z instalacją i produktem
