Opis

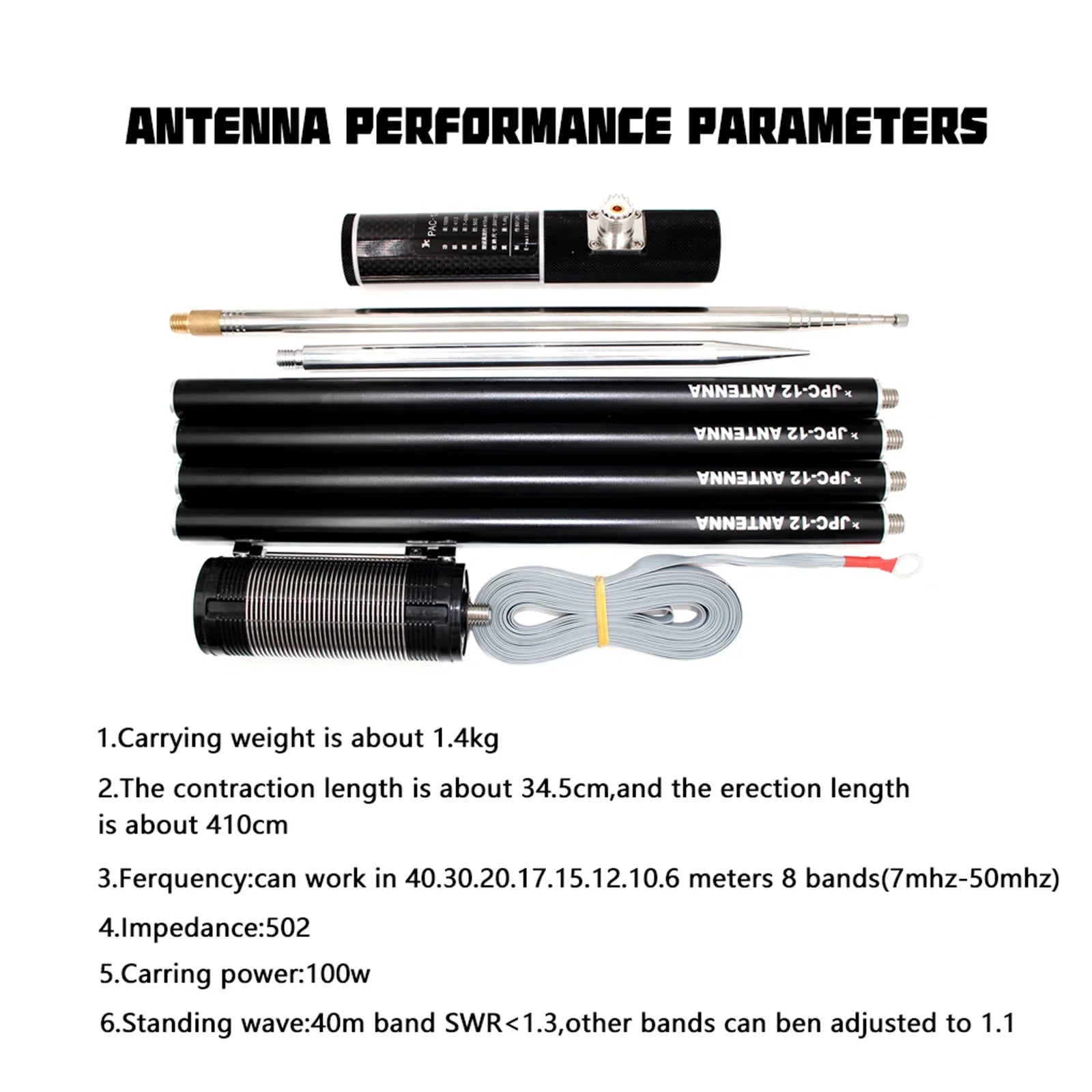

Parametry produktu:
1. Waga paczki: około 1,35 kg Rozmiar paczki: 36*22*4cm
2. Długość wycofania wynosi około 34,5 cm, a długość erekcji około 410 cm
3. Częstotliwość: Może pracować w 8 pasmach (7 mhz-50 mhz) przy 40.30.20 17.15.12.10.6 metrów.
4. Impedancja: 50 (¦¸)
5. Moc toczenia: 100 W
6. Fala podłużna: pasmo swr 40 m <1,3, pozostałe pasma można dostosować do 1,1

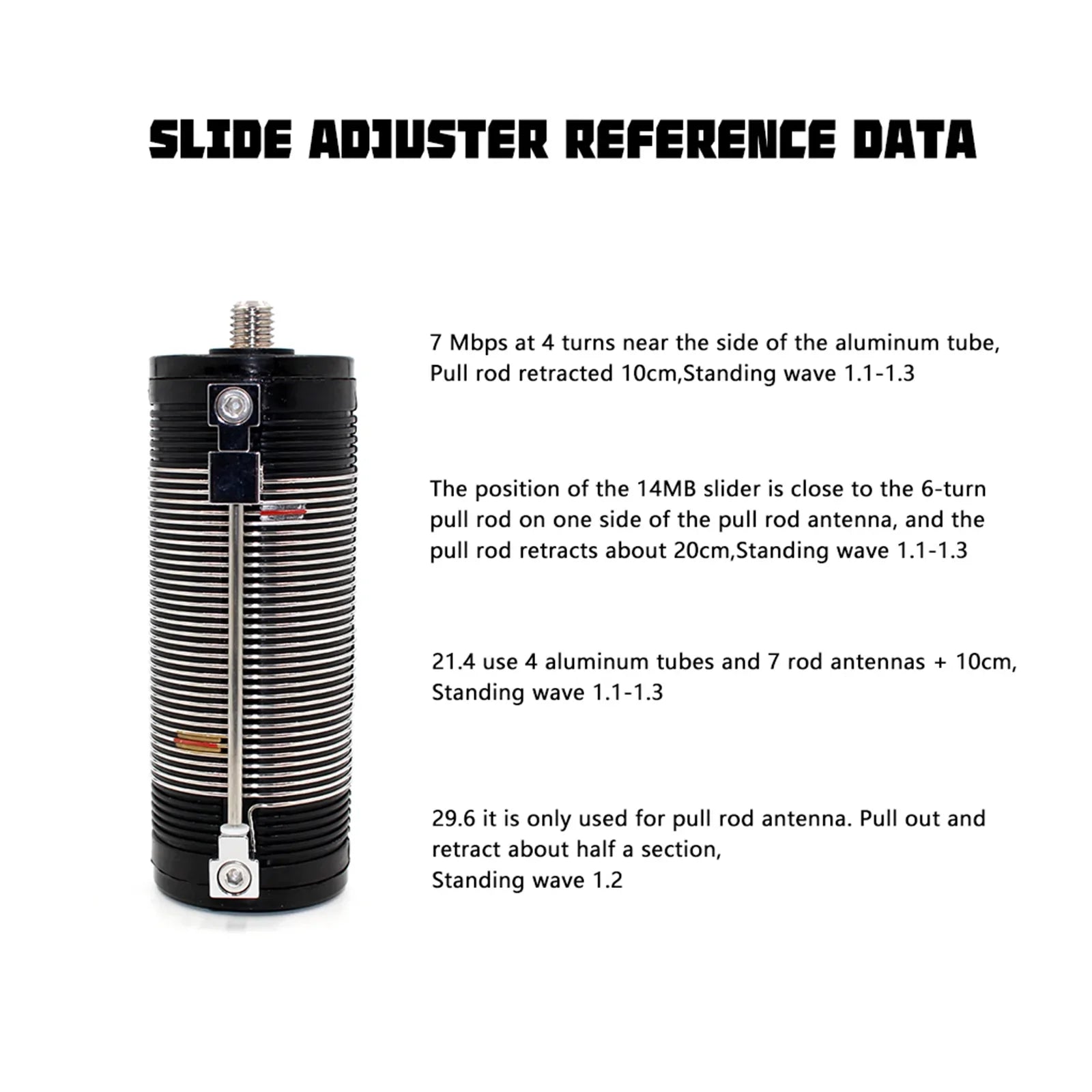

Dane referencyjne kursora:
W pobliżu aluminiowej rurki na 4 zwoje po 7 MB drążek cofa się o około 10 cm, a fala stopy wynosi 1,1-1,3.
Pozycja kursora 14mb jest blisko boku 6-obrotowej anteny prętowej i cofa się o około 20cm. Fala stóp 1,1-1,3
21,4 Rura aluminiowa i antena 4-biegunowa, 7-10cm, fala pionowa 1,1-1,3
29,6 Po zdjęciu anteny ze słupa każdy cofa się o pół odcinka, fala stojąca wynosi 1,2
Środki ostrożności:
1 Umieść pierścień przyłącza uziemienia bezpośrednio na śrubie kotwiącej w ziemi i przykręć go do podstawy. Następnie następuje podstawa łącząca - cztery aluminiowe rurki - cewka ładująca - antena prętowa.
2. W przypadku strojenia fali stojącej, jeśli istnieje analizator talentu, najpierw znajdź najniższy punkt fali stojącej, aby sprawdzić, czy częstotliwość rezonansowa jest wysoka, czy niska. Jeśli częstotliwość rezonansowa jest wysoka, oznacza to, że antena jest krótka. Aby wydłużyć antenę prętową lub zwiększyć liczbę zwojów cewki obciążającej, jeżeli częstotliwość rezonansowa jest niska, należy skrócić antenę prętową lub zmniejszyć liczbę zwojów cewki obciążającej.
Jeśli nie ma miernika talentu, użyj miernika fali stojącej dostarczonego z radiem, ustaw go na tryb FM, AM lub RTTY, zmniejsz moc nadawania do około 10 watów, naciśnij przycisk nadawania, ustaw przycisk częstotliwości radiowej i wyszukaj każdy z nich pasmo częstotliwości. Minimalny punkt fali stojącej, spójrz na poziom częstotliwości rezonansowej, a następnie użyj powyższej metody, aby wyregulować
3. Używając siatki glebowej, oderwij 3-4 kawałki. Impedancję anteny można zmieniać regulując kąt siatki uziemiającej.

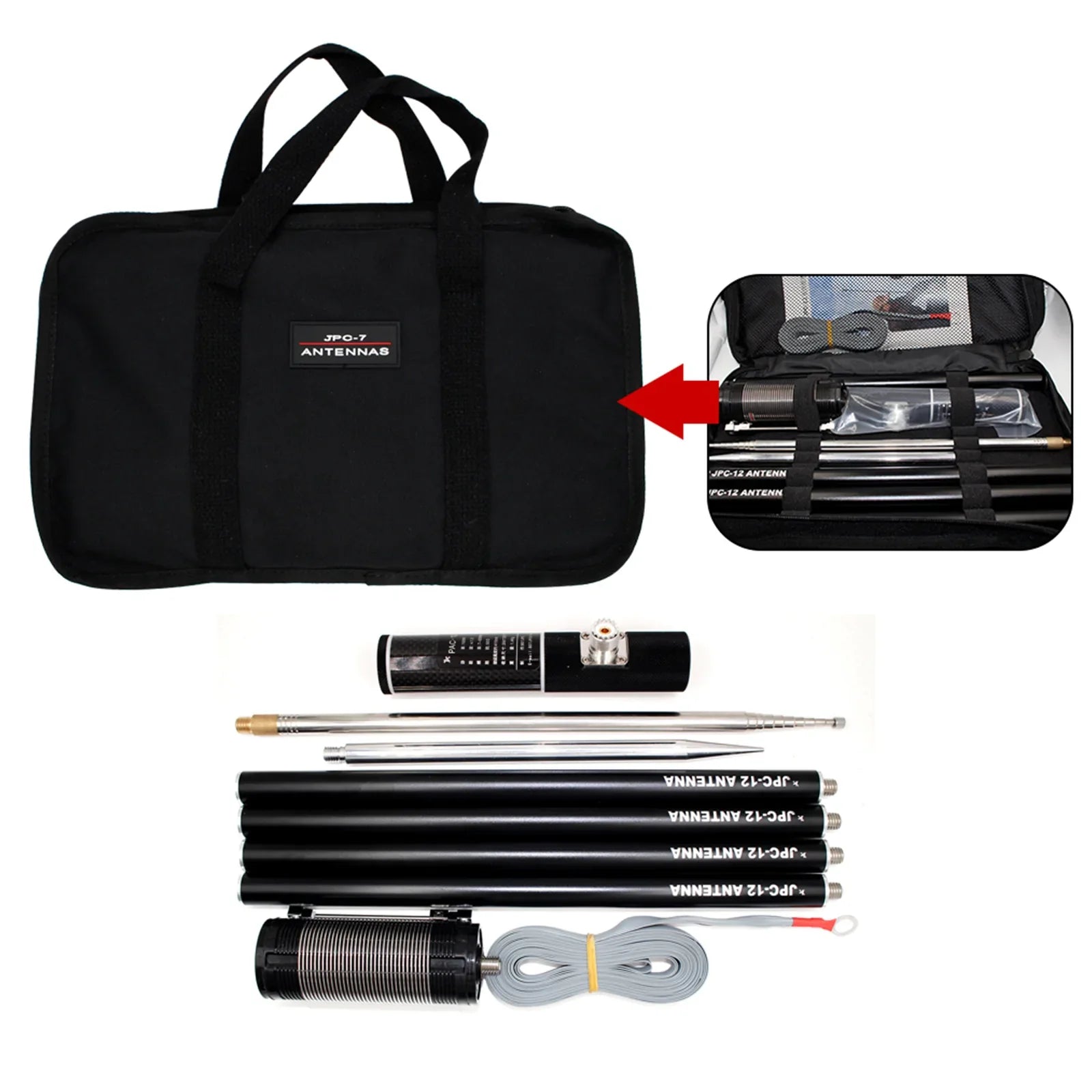

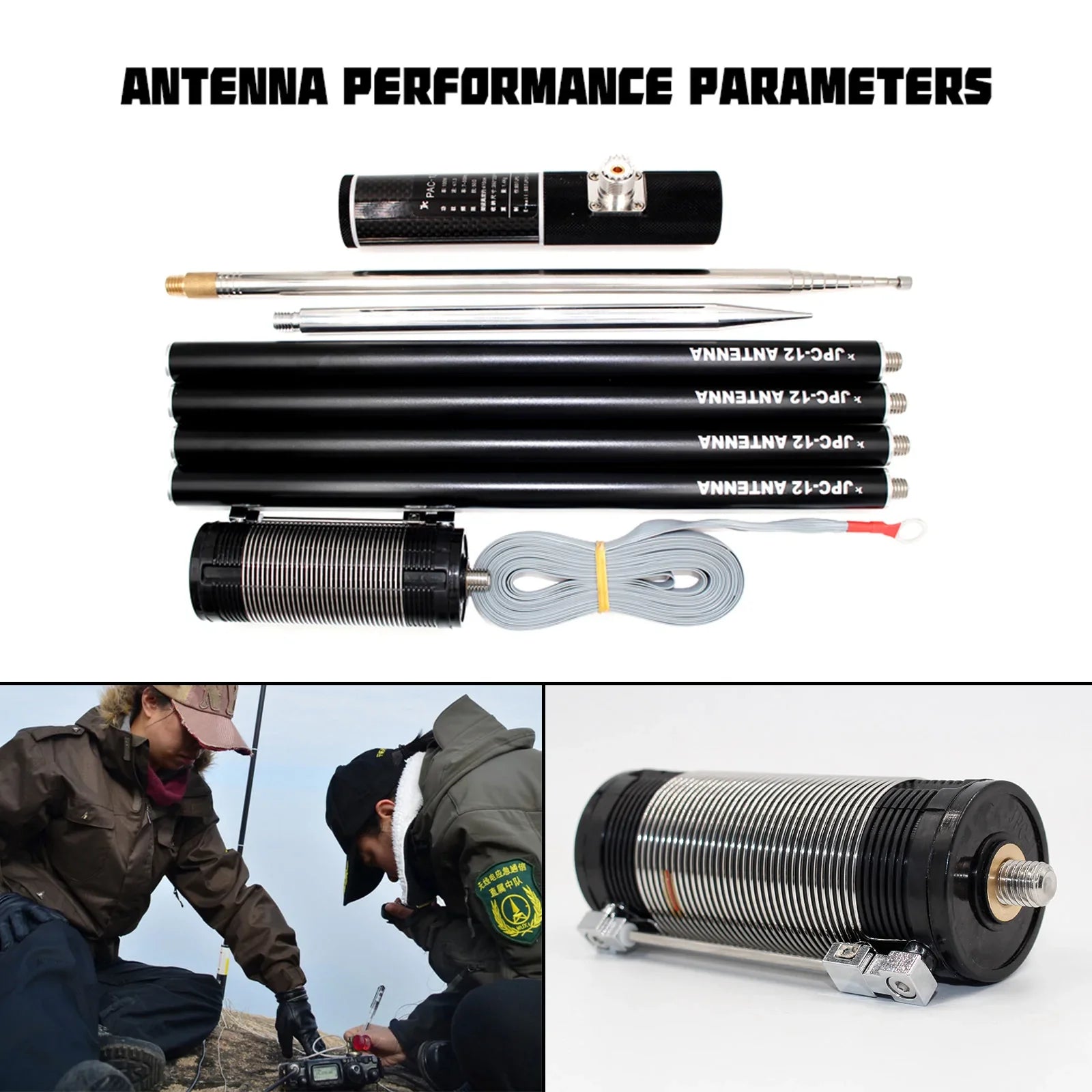

Pakiet zawiera:

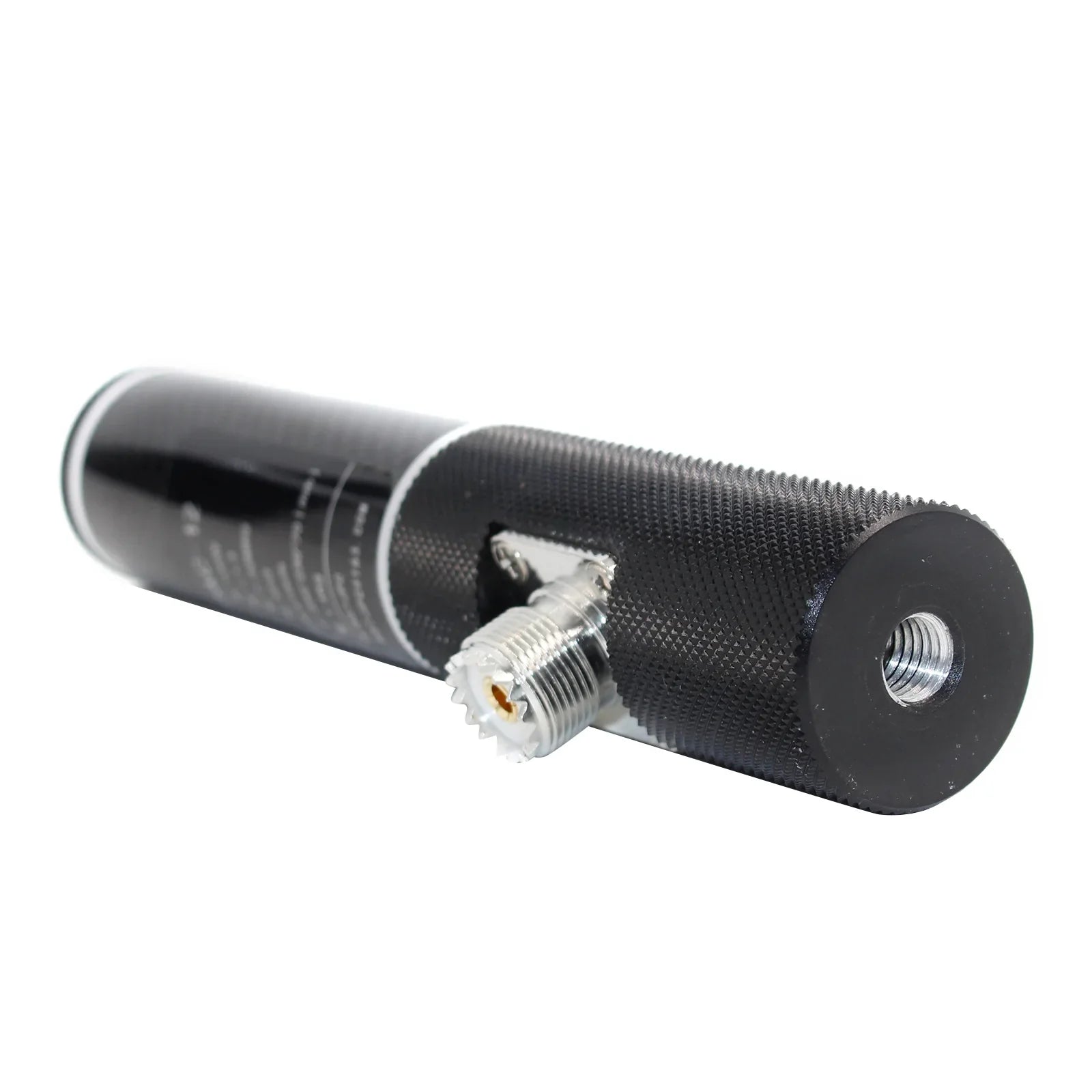

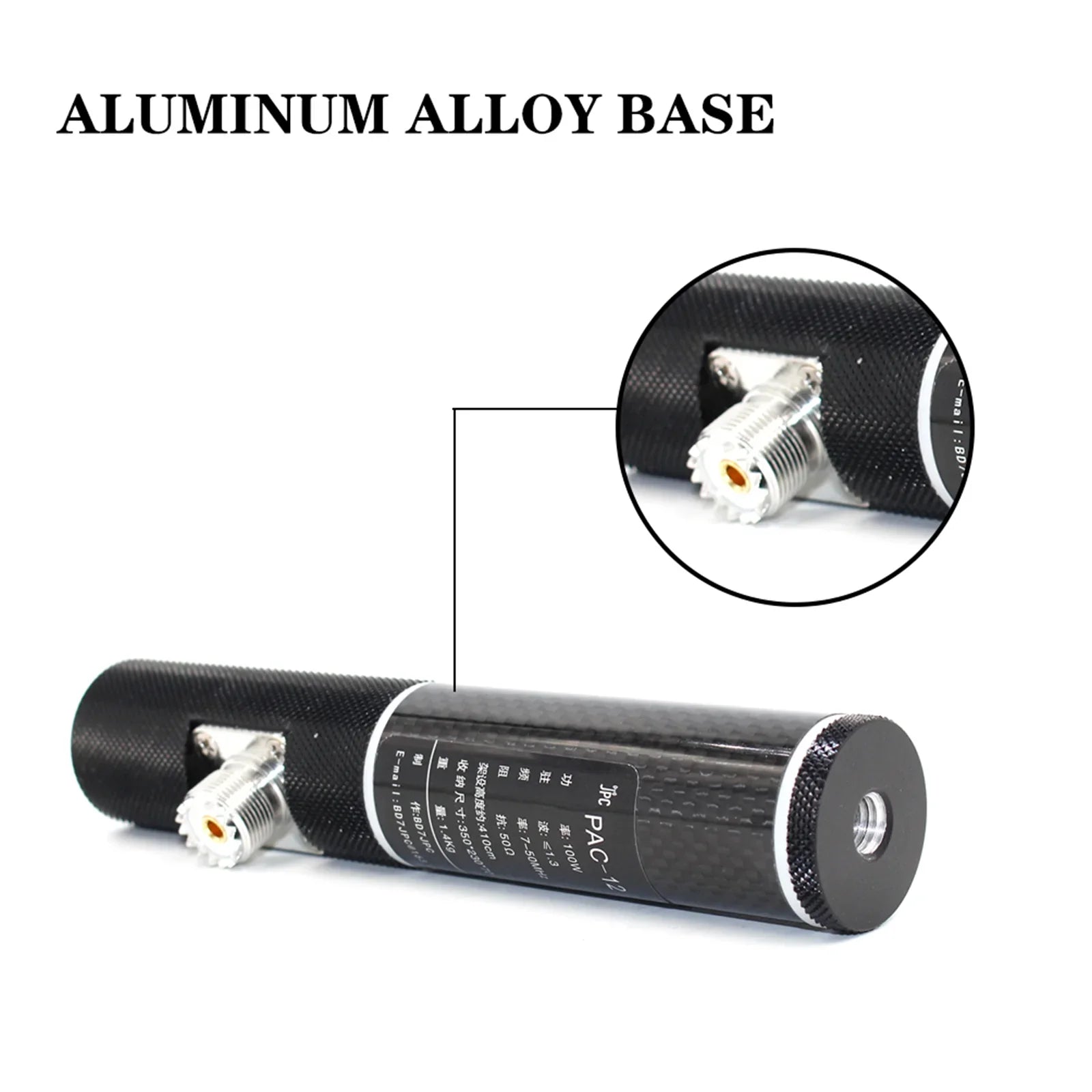

1 x podstawa ze stopu aluminium (anodowana na czarno)
1 x wielopasmowa szpula ładująca (40 m - 10 m; materiał: nylon. Uwaga: szpula ładująca jest przetwarzana poprzez otwieranie formy, a nie produkcja ręczna)

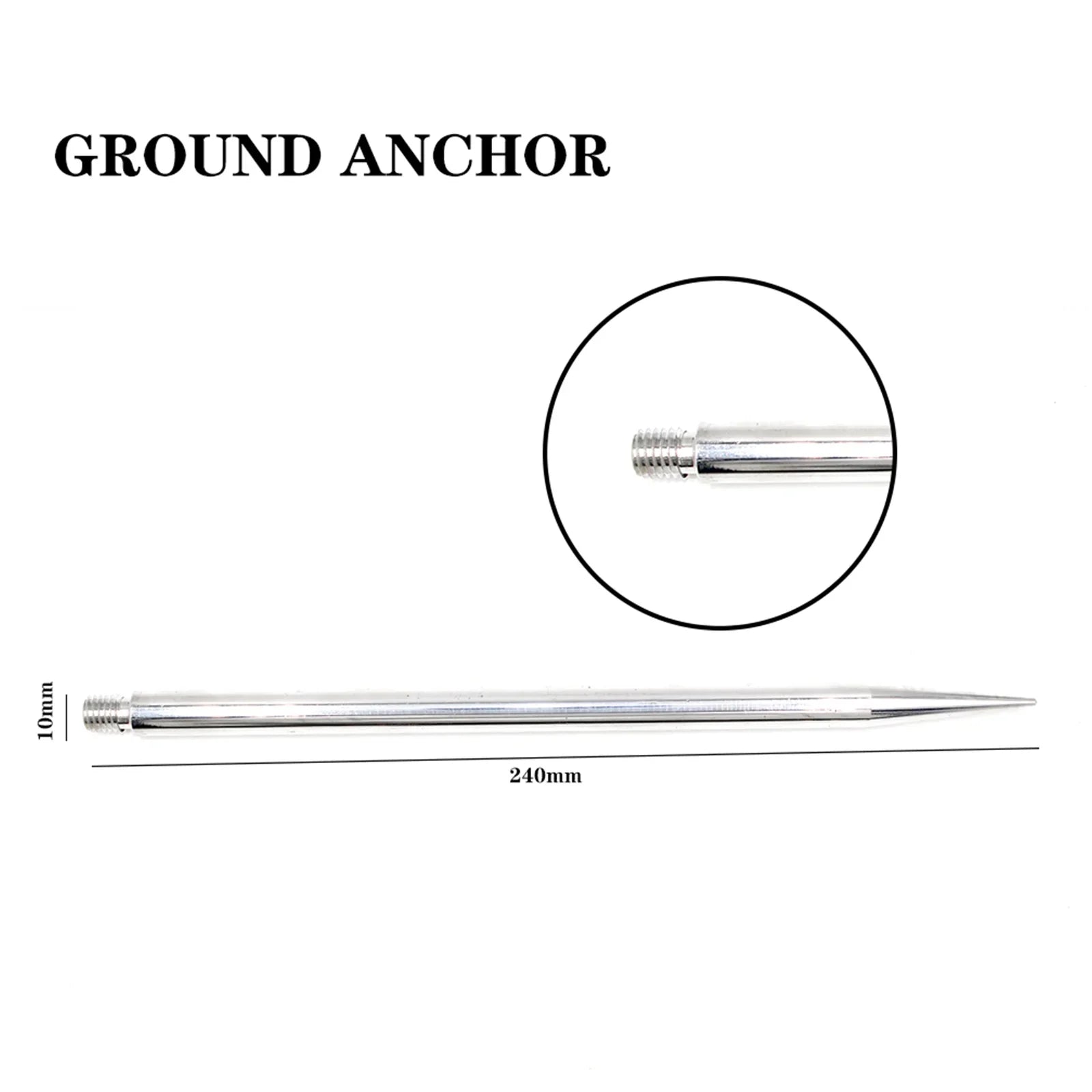

1 x kotwa uziemiająca 10 x 240 mm (bez powłoki w celu utrzymania dobrego uziemienia)

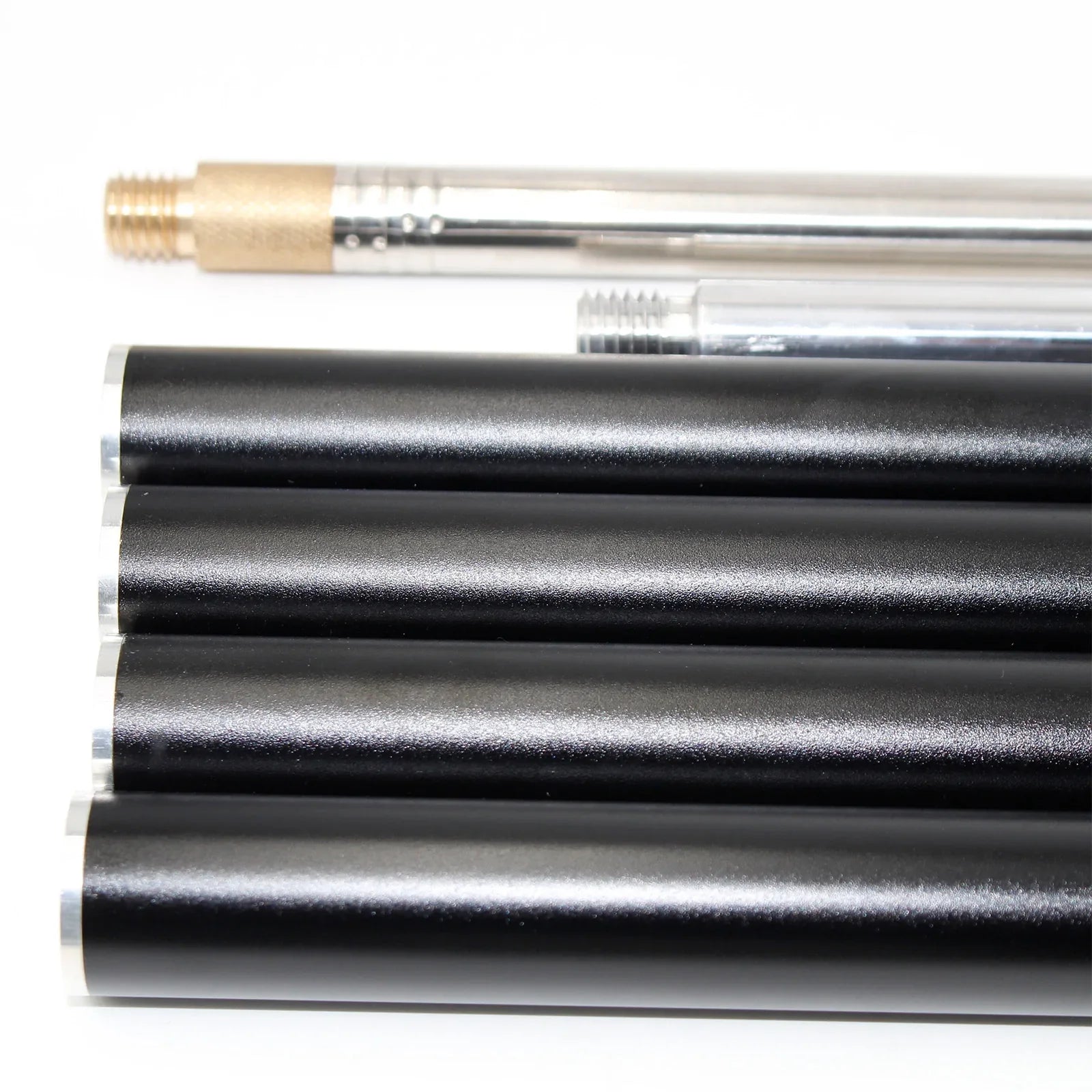

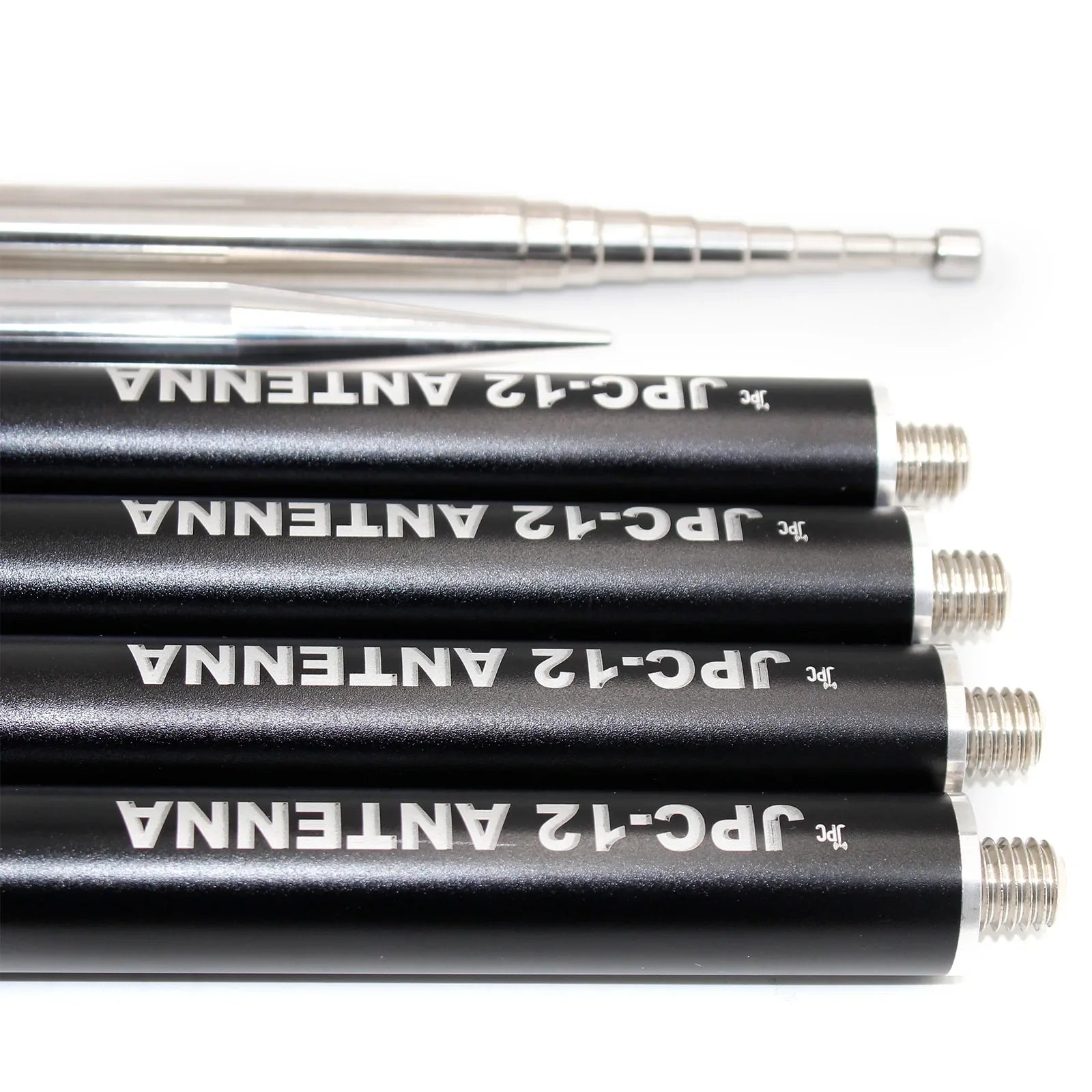

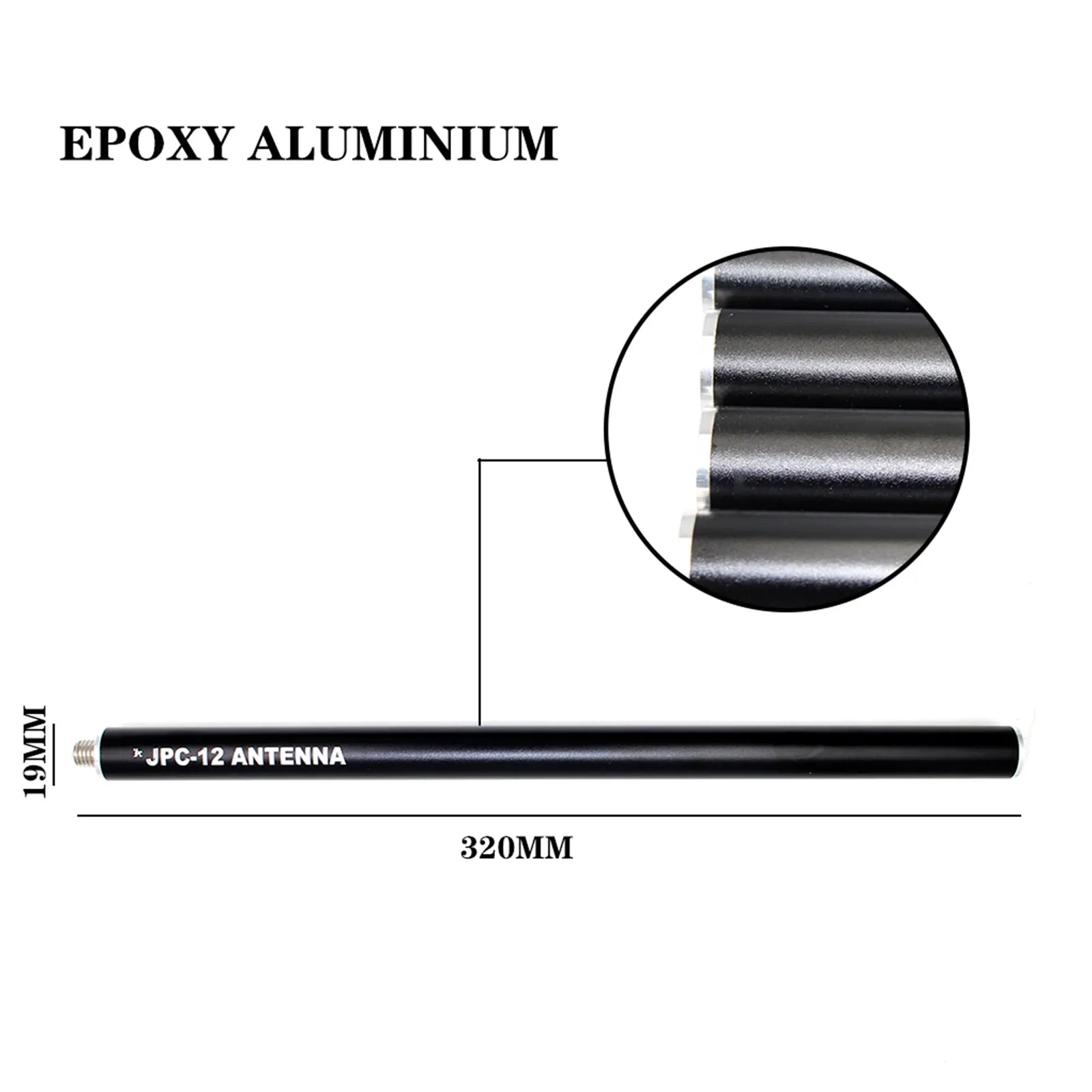

4 x rurki z czarnego tlenku glinu 19 x 320 mm (oksydacja poprzez piaskowanie anodowe)
Antena teleskopowa ze stali nierdzewnej 1 x 2,5 m (można dostosować grubość)

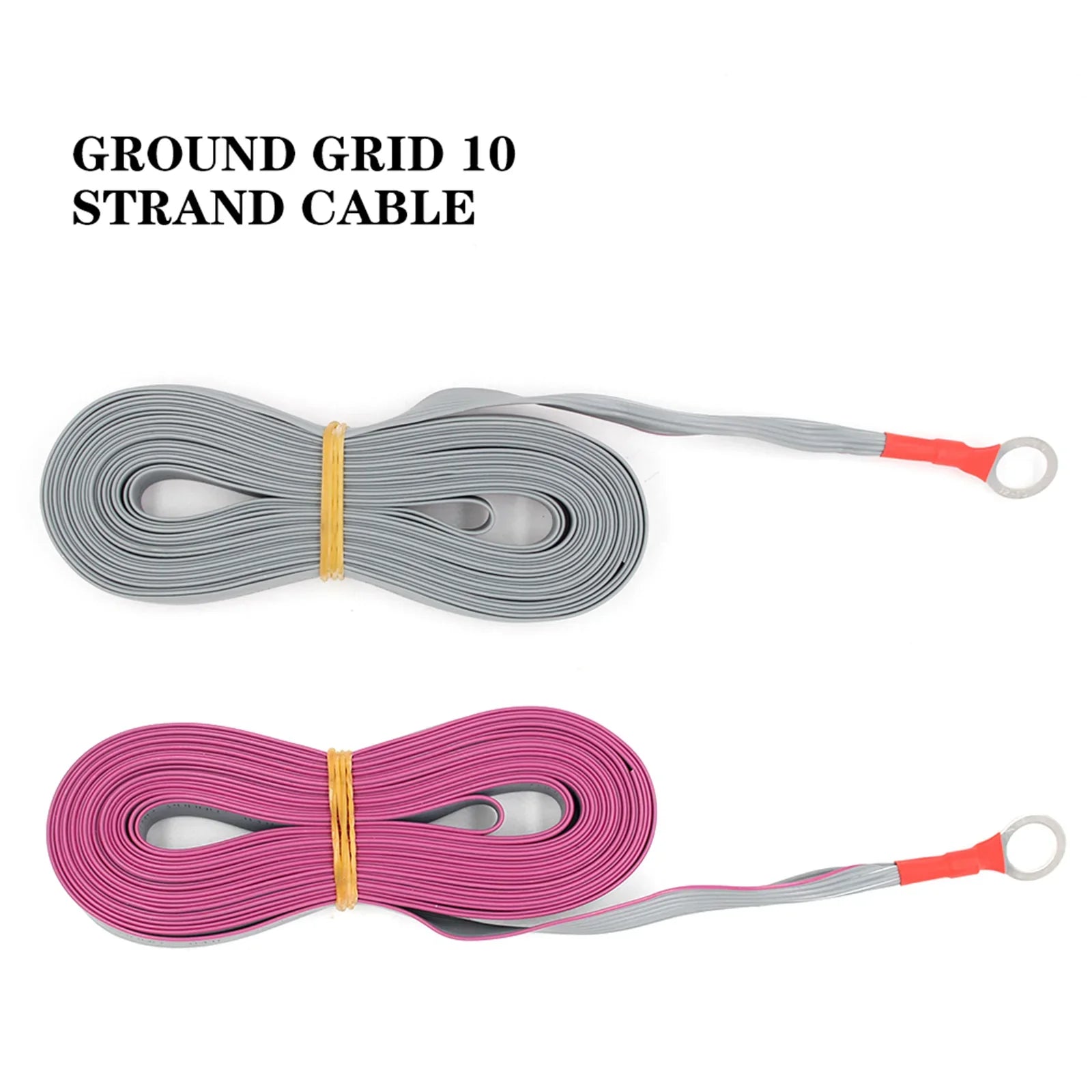

1 x 10-żyłowy kabel uziemiający (rozerwij w razie potrzeby podczas użytkowania; zwykle rozerwij 3 żyły)
1 torba materiałowa.
Wysyłka:
Darmowa dostawa
Czas dostawy: 2-6 dni roboczych
Gwarancja:
Zwroty: Klienci mają prawo zażądać zwrotu w ciągu 60 dni od otrzymania produktu.
Całodobowy ekspert online: rozwiąż problemy z instalacją i produktami
