Opis
Funkcjonalność:
1: Obsługa funkcji analizy w dziedzinie czasu (TDR).
2: Na interfejsie można wyświetlić zużycie baterii.
3: obsługa linii typec-typec, wygodniejsze połączenie z telefonami komórkowymi, obsługa większości telefonów z systemem Android z tym samym ekranem
wyświetlacz (nie obsługuje iPhone'a). Rozwiąż problem małego ekranu, niewystarczającej jasności itp.
4: Zmieniono opakowanie zewnętrzne, globalny karton tłoczony na gorąco, wewnętrzne plastikowe zabezpieczenie. Zmniejsz problemy spowodowane szokiem transportowym i innymi procesami.

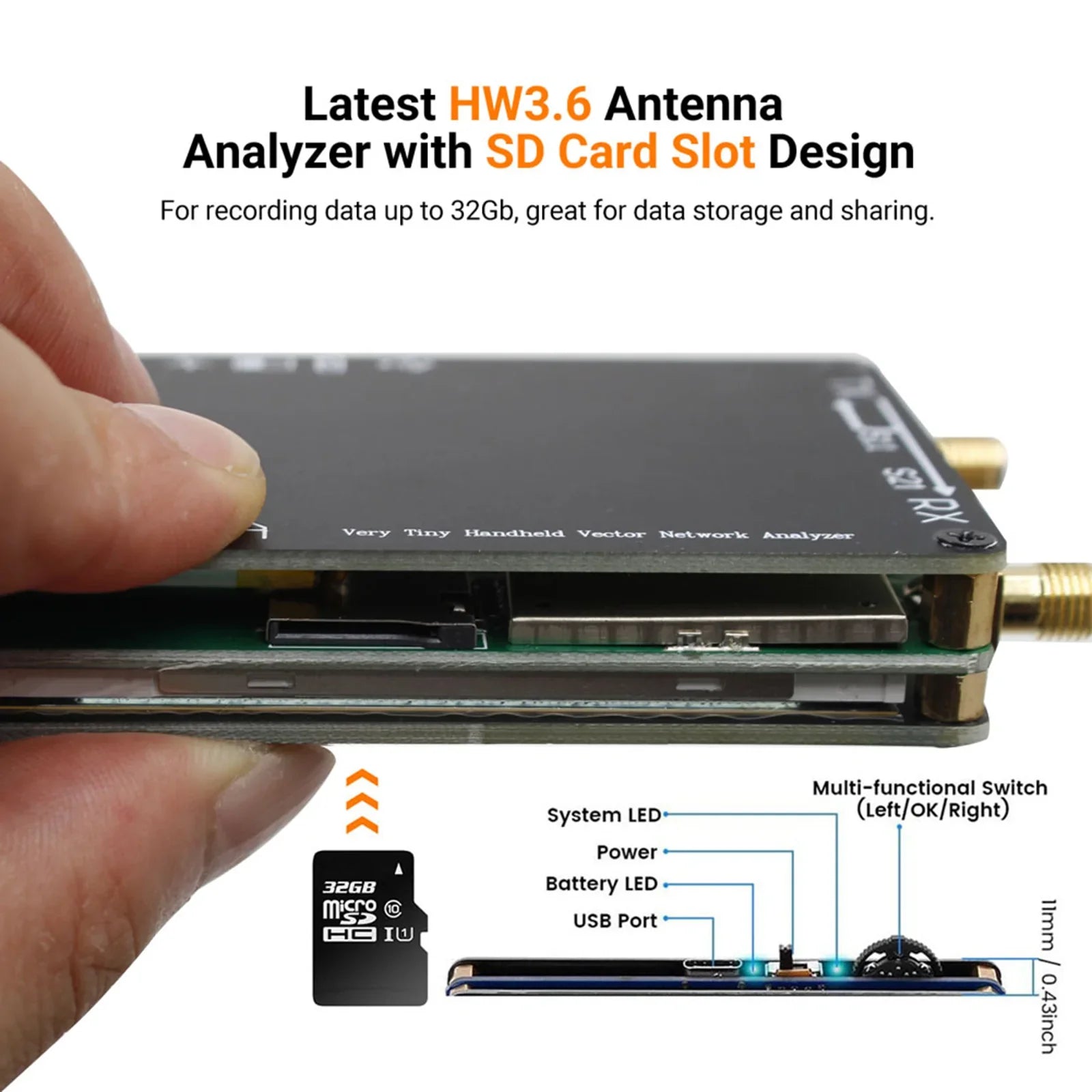

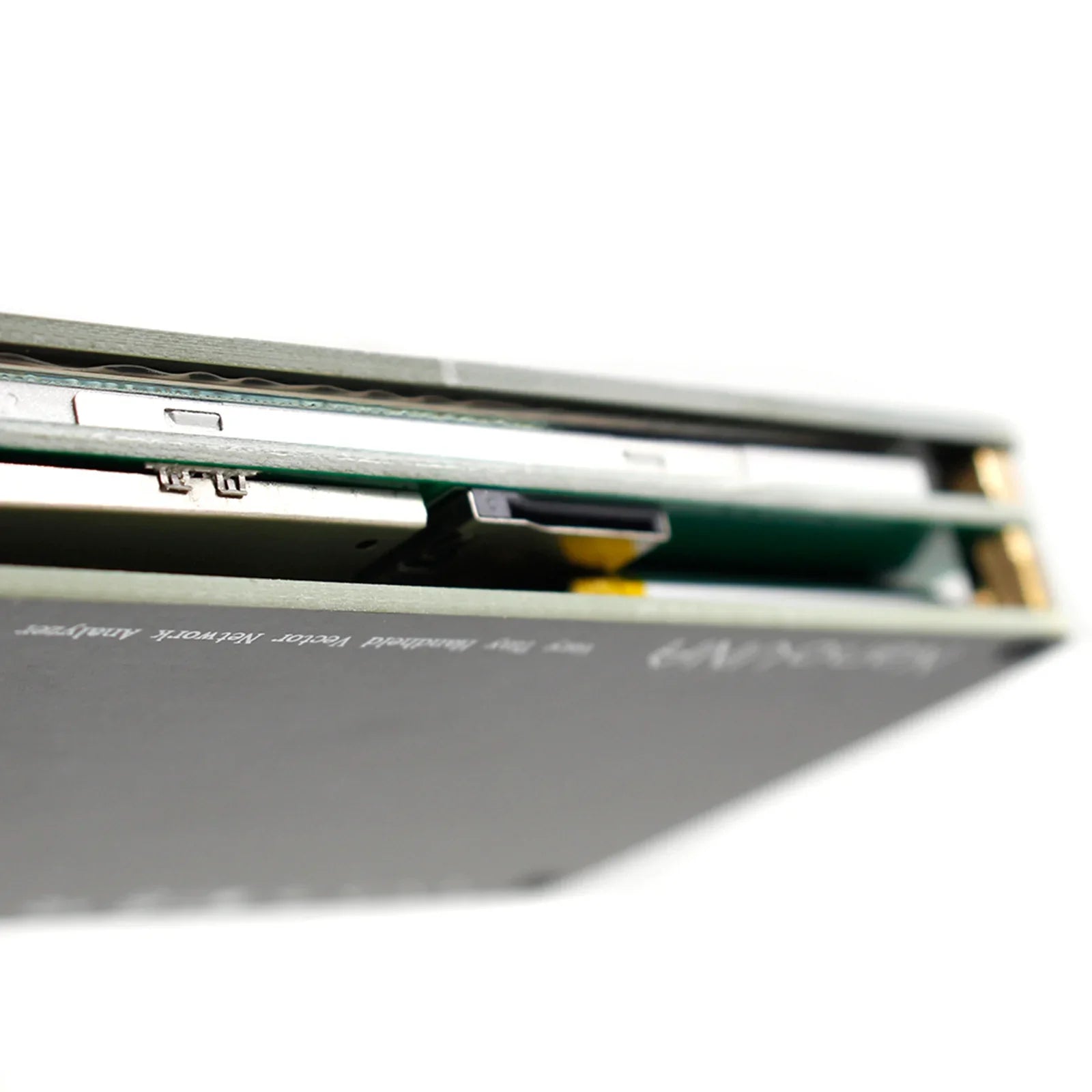

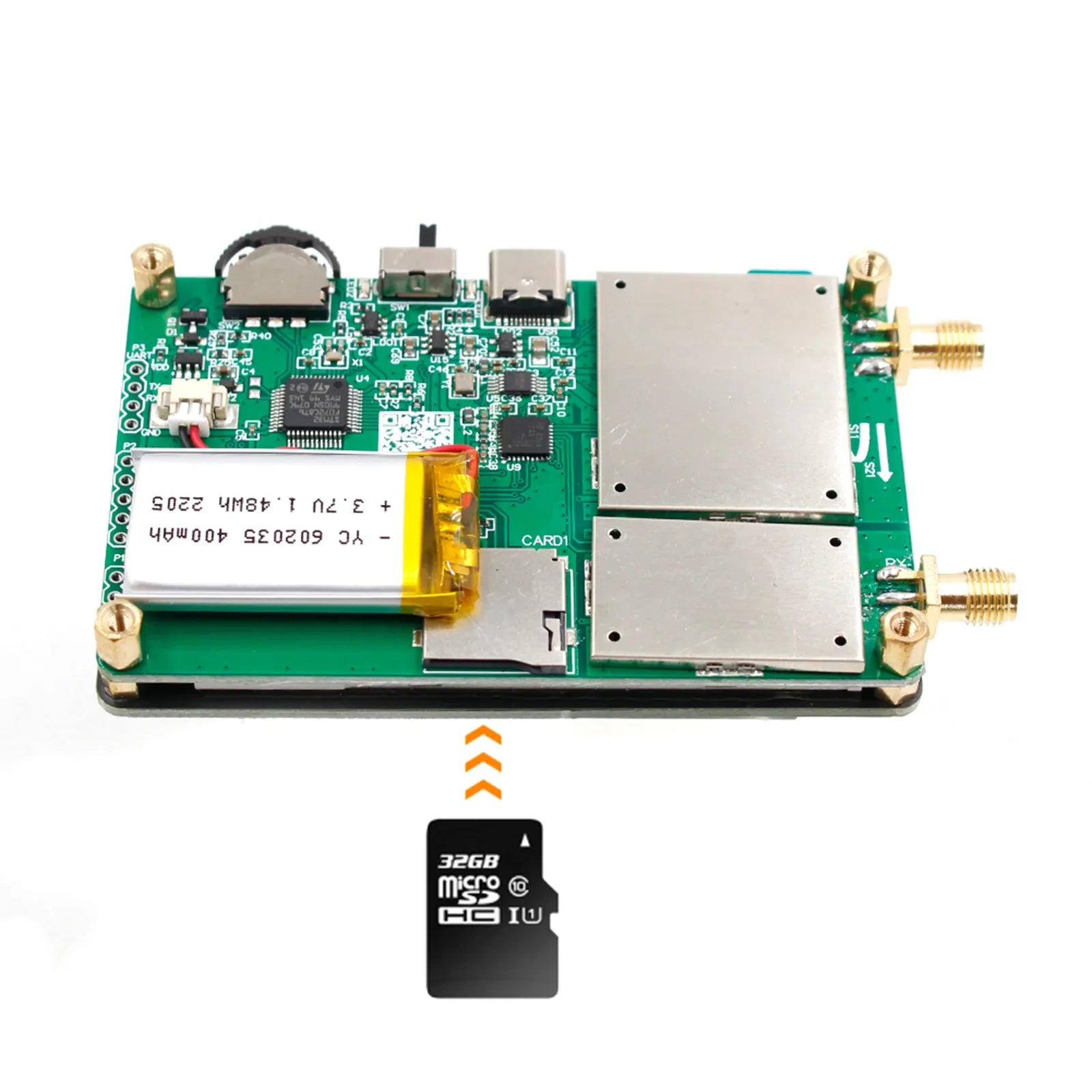

5: Dodaj kartę MicroSD, aby zapisać dane testowe, zmień nazwy portów na Port1 i Port2.
6: MicroSD obsługuje do 32 GB i obsługuje tylko tryb SPI.
7: Poprawiono inne szczegóły, zmniejszono hałas zasilania, mniej hałasu podczas korzystania z harmonicznych.
Bliższe dane:
Stan: 100% nowy
PCB: 54 x 85,5 x 11 mm / 2,1 x 3,4 x 0,4 cala (bez rozmiaru złączy i przełączników)
Częstotliwość pomiaru: 50 KHz -1,5 GHz
Wyjście RF: -13dbm (maksymalnie -9dbm)
Dokładność częstotliwości: <2 ppm
Zakres pomiarowy: 70 dB (50 kHz-300 MHz), 50 dB (300 M-900 MHz), 40 dB (900 M-1500 MHz)
Port ROS: < 1.1

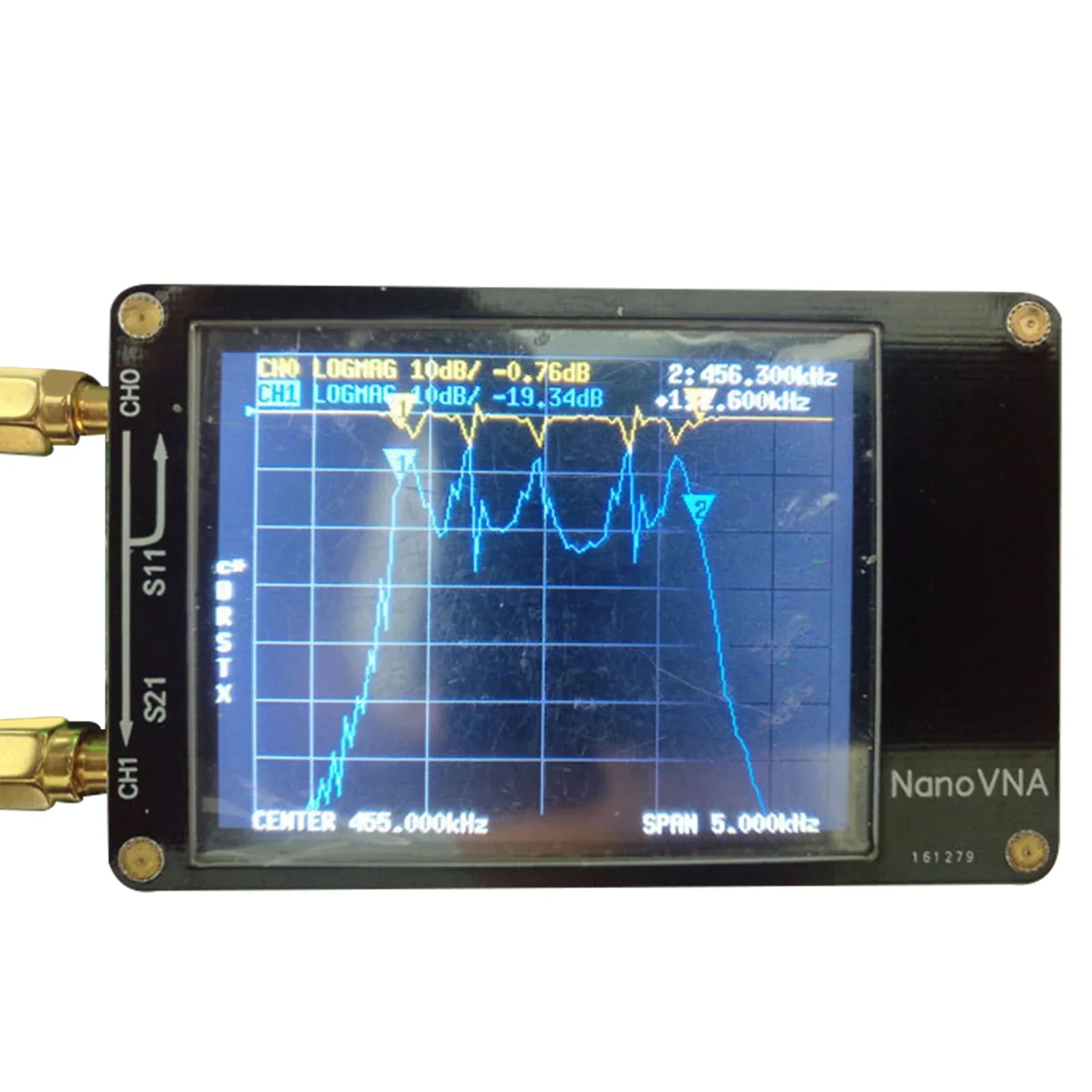

Wyświetlacz: 2,8 cala TFT (320 x 240)
Interfejs USB: USB typu C; Tryb komunikacji: CDC (szeregowy)
Zasilanie: USB 5V 120mA, wbudowany prąd 400mAh, maksymalny prąd ładowania 1A, można używać nieprzerwanie przez ponad 4 godziny.
Liczba punktów kalibracyjnych: 101 (stała)
Liczba punktów skanowania: 101 (stała)
Śledzenie wyświetlania: 4, znakowanie: 4, zapisywanie ustawień: 5

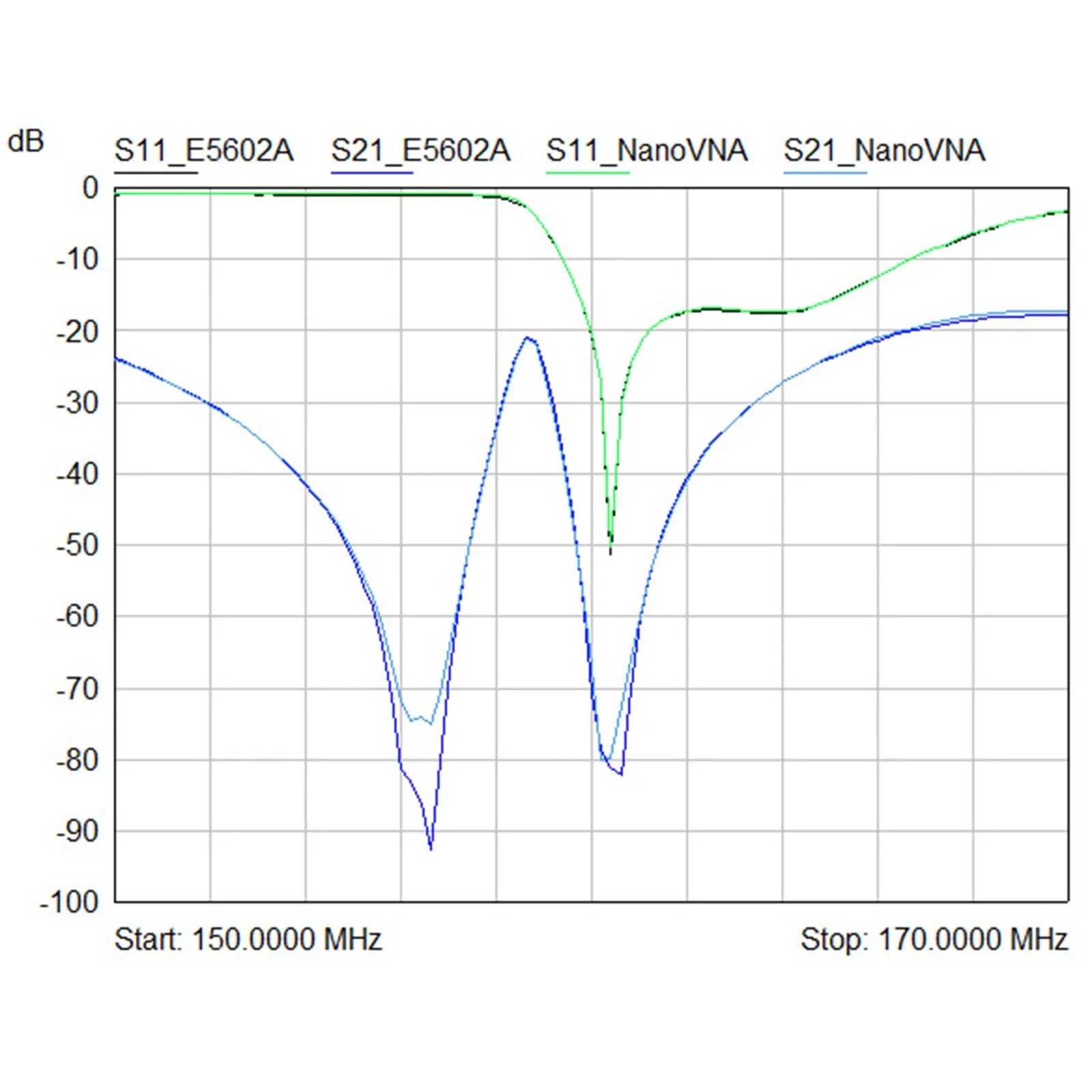

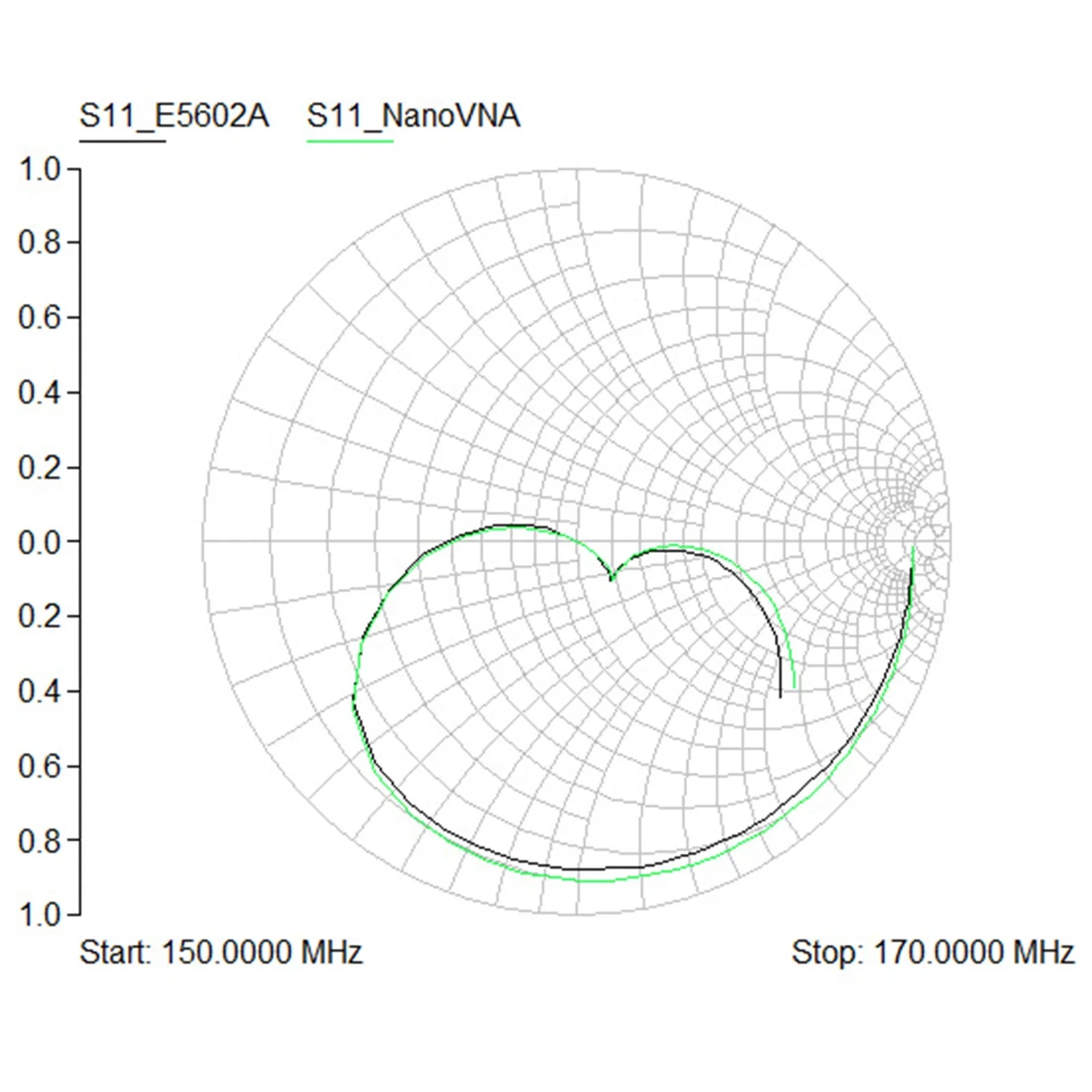

Pomiar parametrów S, współczynnika fali stojącej napięcia, fazy, opóźnienia, wykresu Smitha itp.
Notatka:
1. Proszę pozwolić na różnicę 1-3mm ze względu na pomiary ręczne.
2. Kolor może nieznacznie różnić się od rzeczywistego produktu ze względu na wyświetlanie kolorów na różnych monitorach.

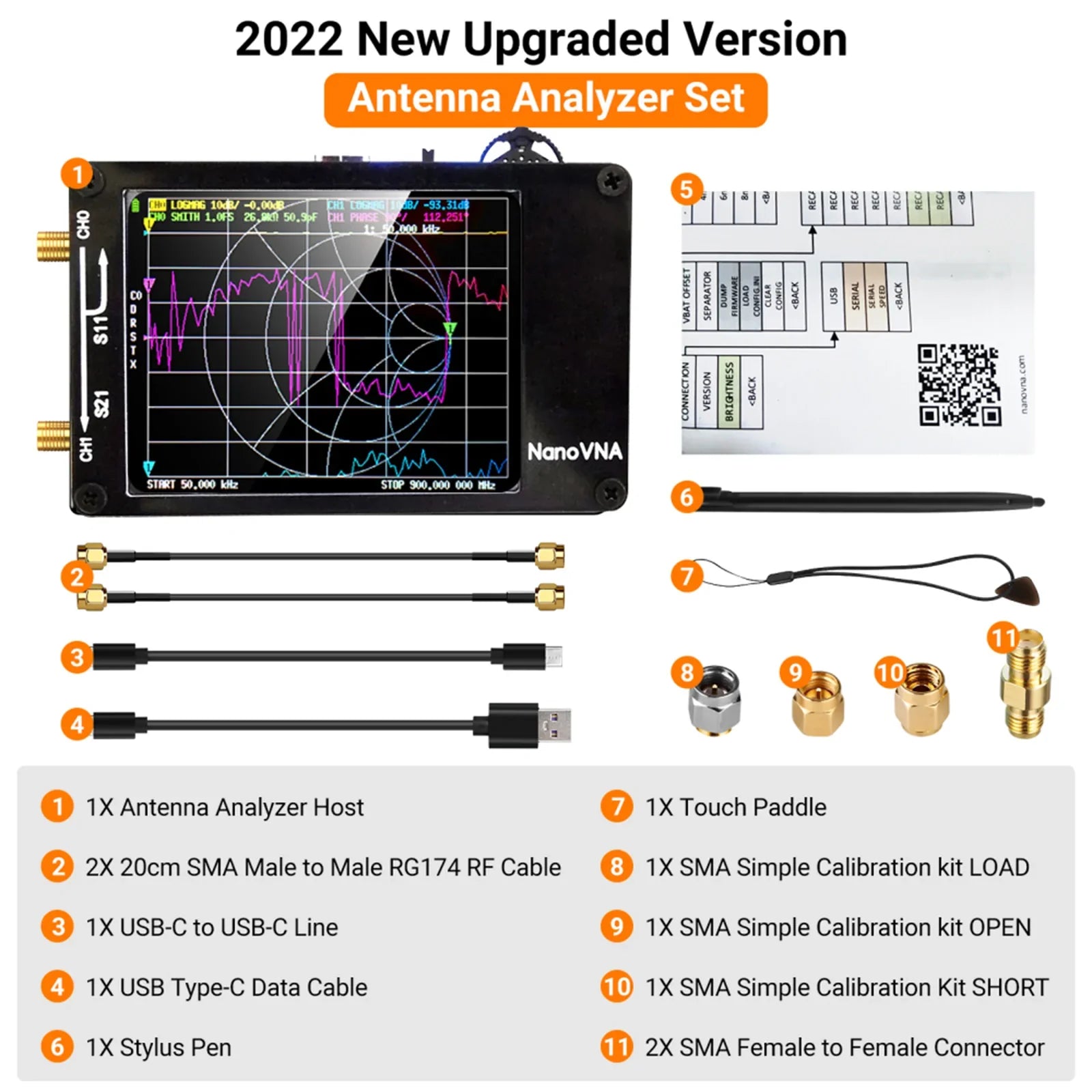

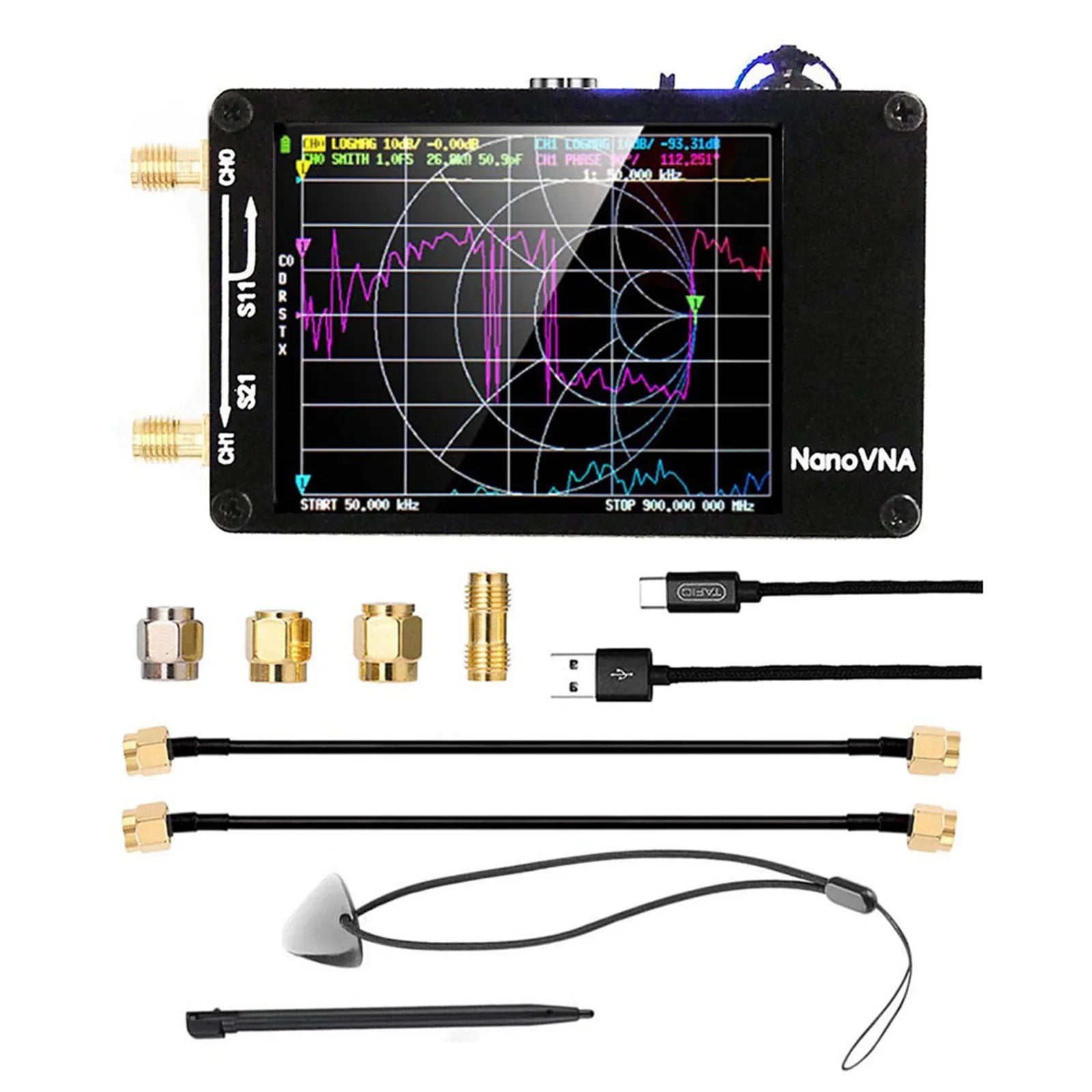

Pakiet zawiera:
1X Host NanoVNA (2,8-calowy ekran dotykowy i bateria 400 mAh w zestawie)
Kabel RF 2 x 20 cm SMA męski na męski RG174.
2X złącze żeńskie SMA do żeńskiego
1X pojedynczy zestaw kalibracyjny SMA SHORT
1X zestaw do pojedynczej kalibracji OPEN SMA
1X prosty zestaw do kalibracji SMA CHARGE
1X kabel do transmisji danych USB typu C
1X linia typu c do typu c
1X pióro dotykowe
