Kuvaus
Magneettikela, staattori, jännitteensäädin ja tiiviste Yamaha XT 600 NH 43F 1984-1986
Ominaisuudet:
Sarja sisältää staattorin, tasasuuntaajan ja tiivisteen.
Täyttää tai ylittää OEM-laadun, korvaa suoraan alkuperäisen yksikkösi.
Täydellinen istuvuus ja asennusvalmis.
Käytä aina tiivisteainetta tiivistysholkin tiivistettä asennettaessa.
Ohjeita EI ole mukana.
Huomio:
Yksi yleisimmistä staattorin vikaantumisen syistä on rikkoutunut säädin, joka polttaa staattorin loppuun hetkessä.
Siksi suosittelemme vahvasti molempien osien vaihtamista.
Teknisesti muunneltuja staattoreita ei vaihdeta.
Ominaisuudet:
Kunto: 100% upouusia jälkimarkkinaosia
Tyyppi: Staattori- ja säädinsarja
muut tiedot:

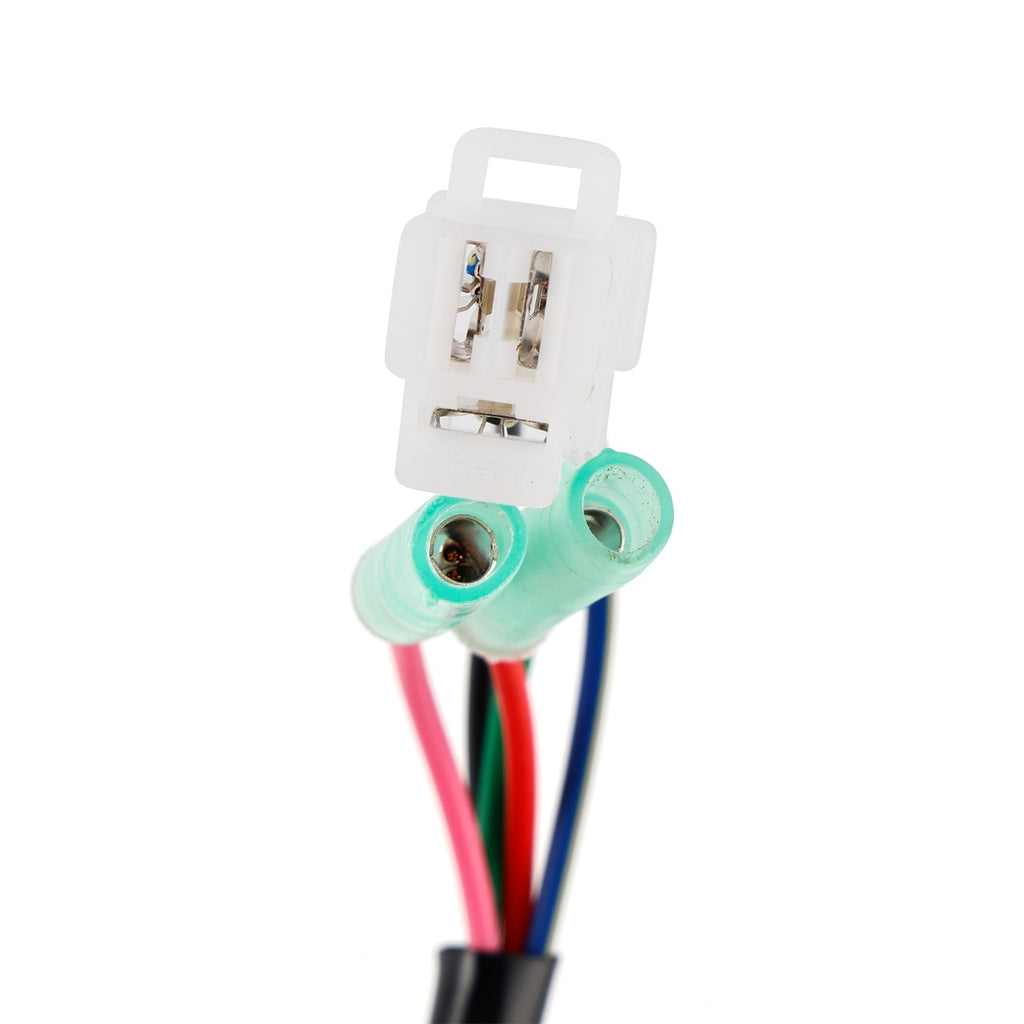

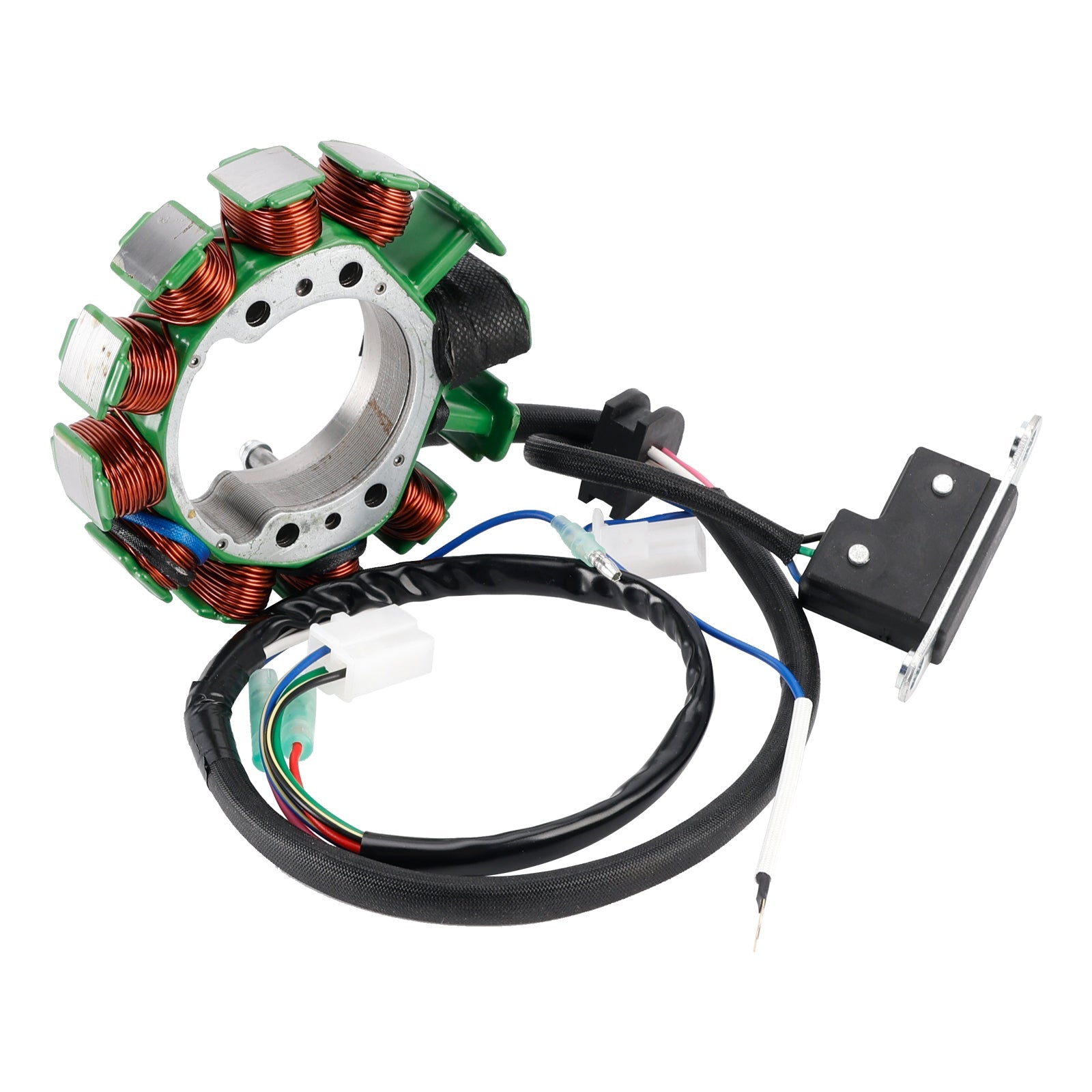

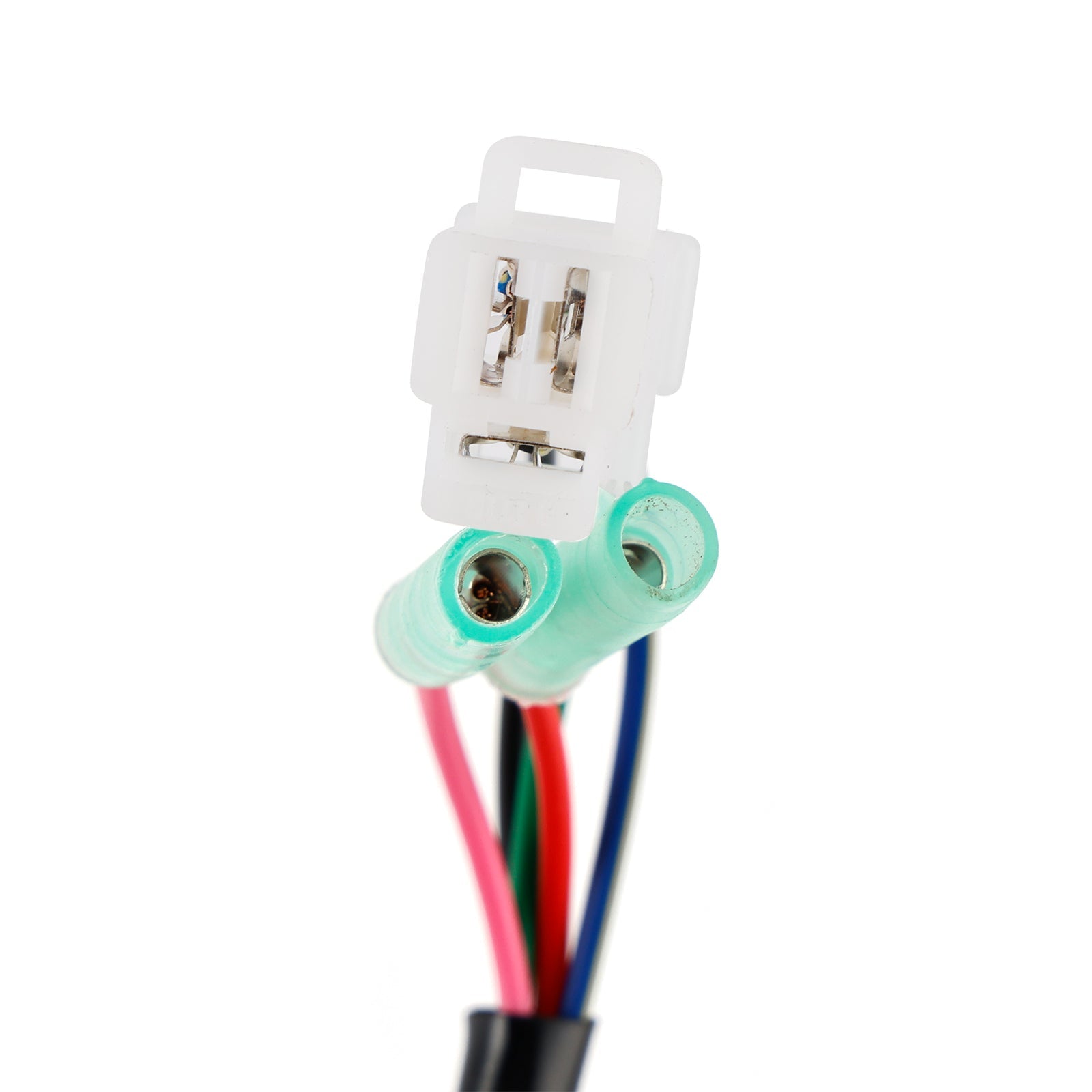

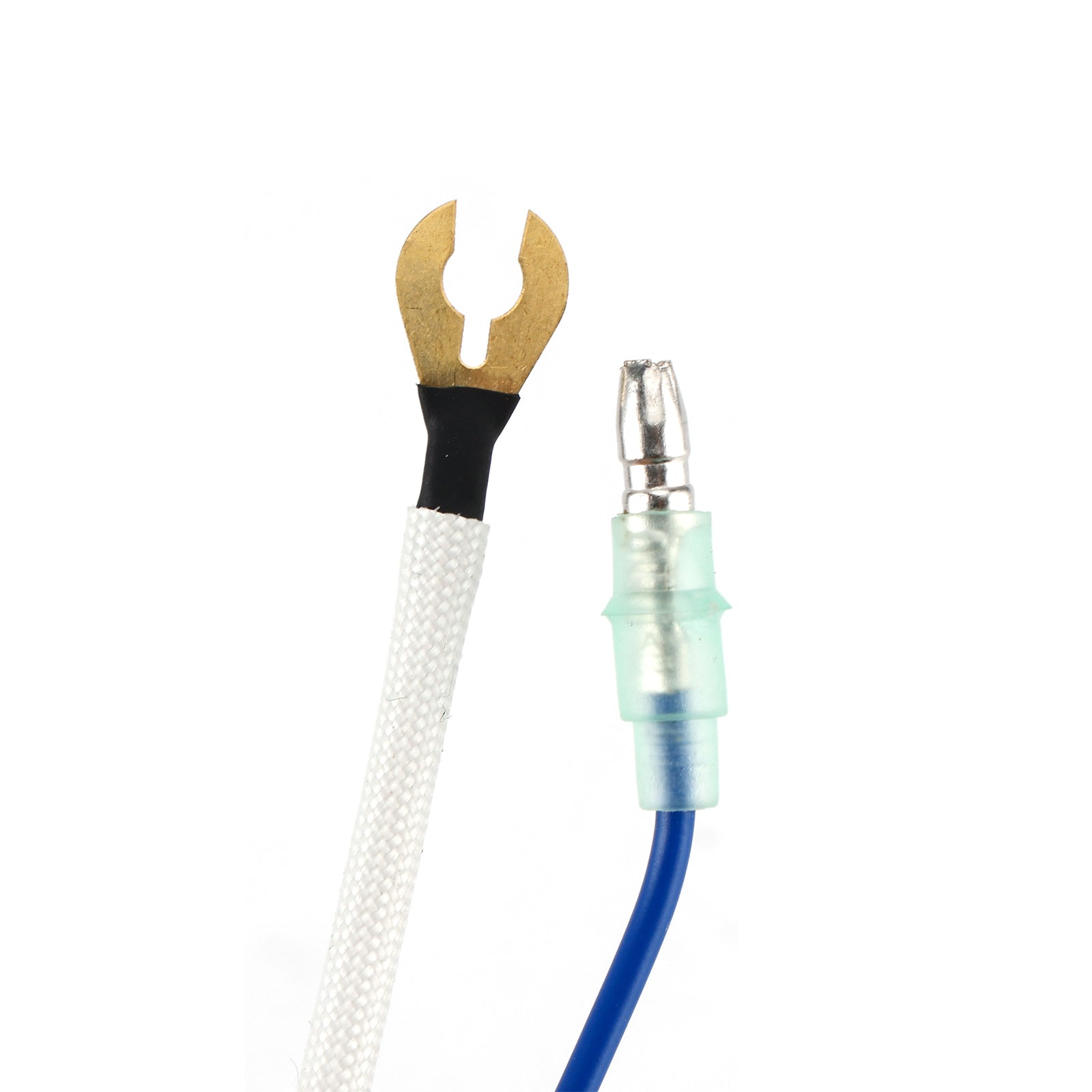

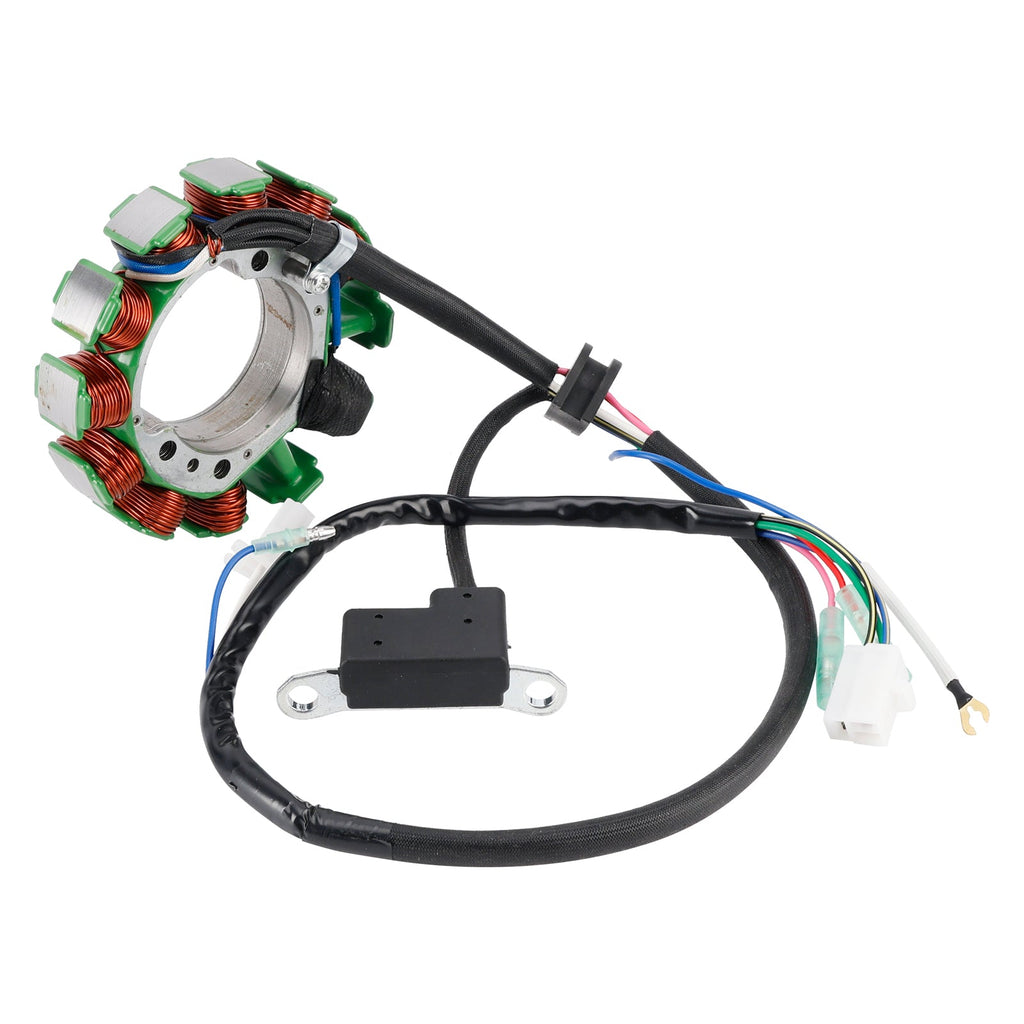

Staattori
Lankojen lukumäärä: 7

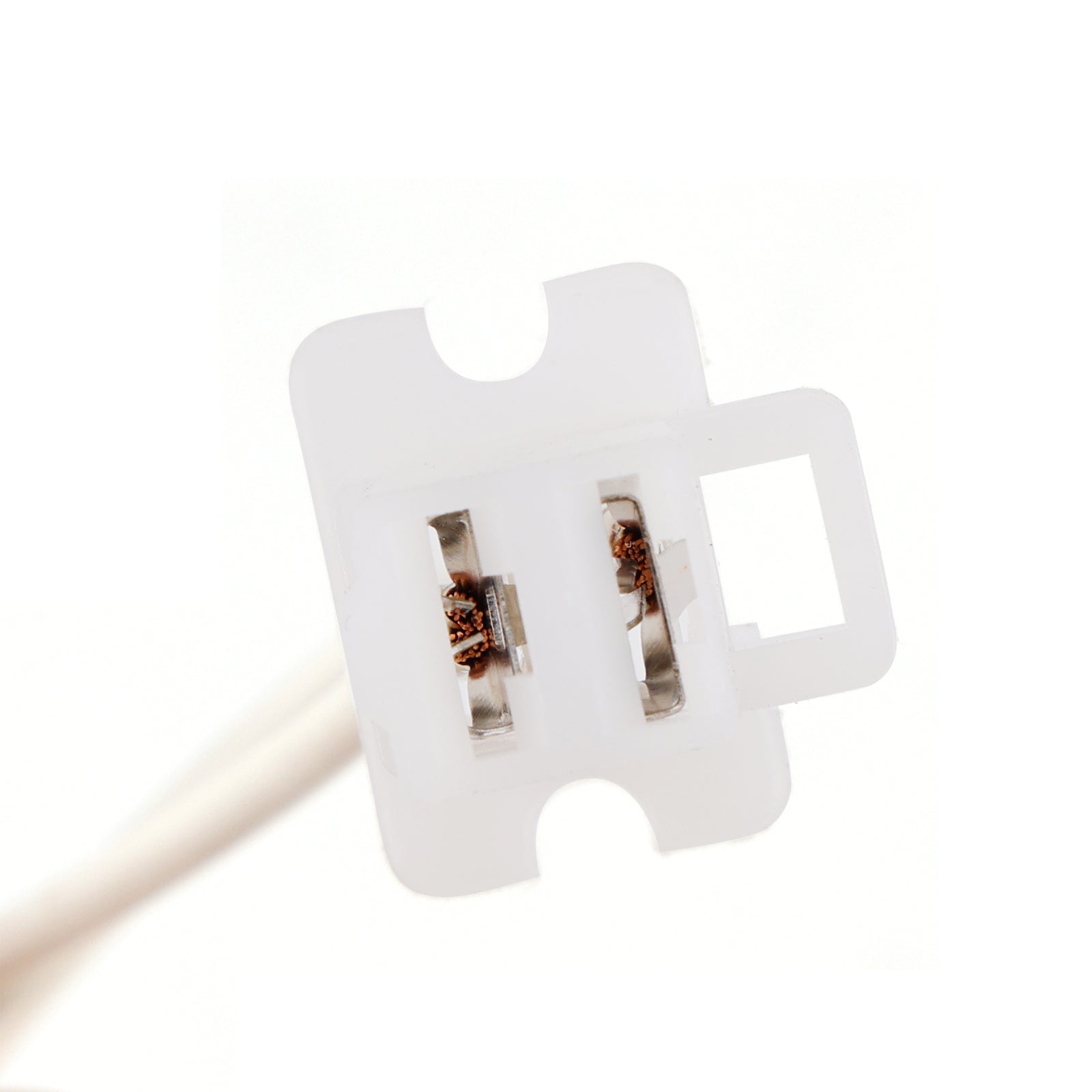

Pistorasioiden lukumäärä: 4
Nastojen lukumäärä: 1 + 1 + 3 + 2
Kiinnitysreikien lukumäärä: 4
Napojen lukumäärä: 12
Ulkohalkaisija: 115 mm
Sisähalkaisija: 54 mm

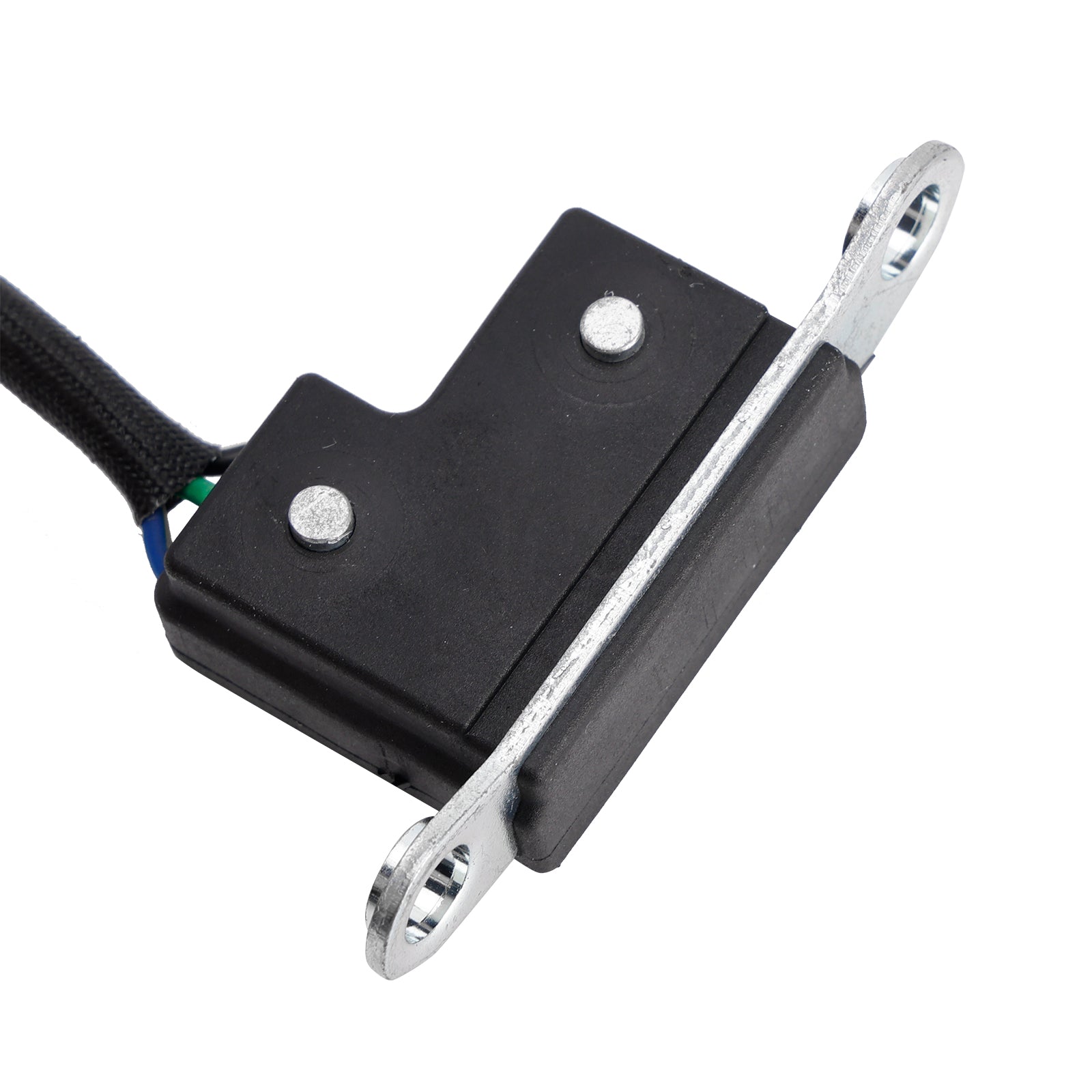

Mukana pulsar-anturin kela.

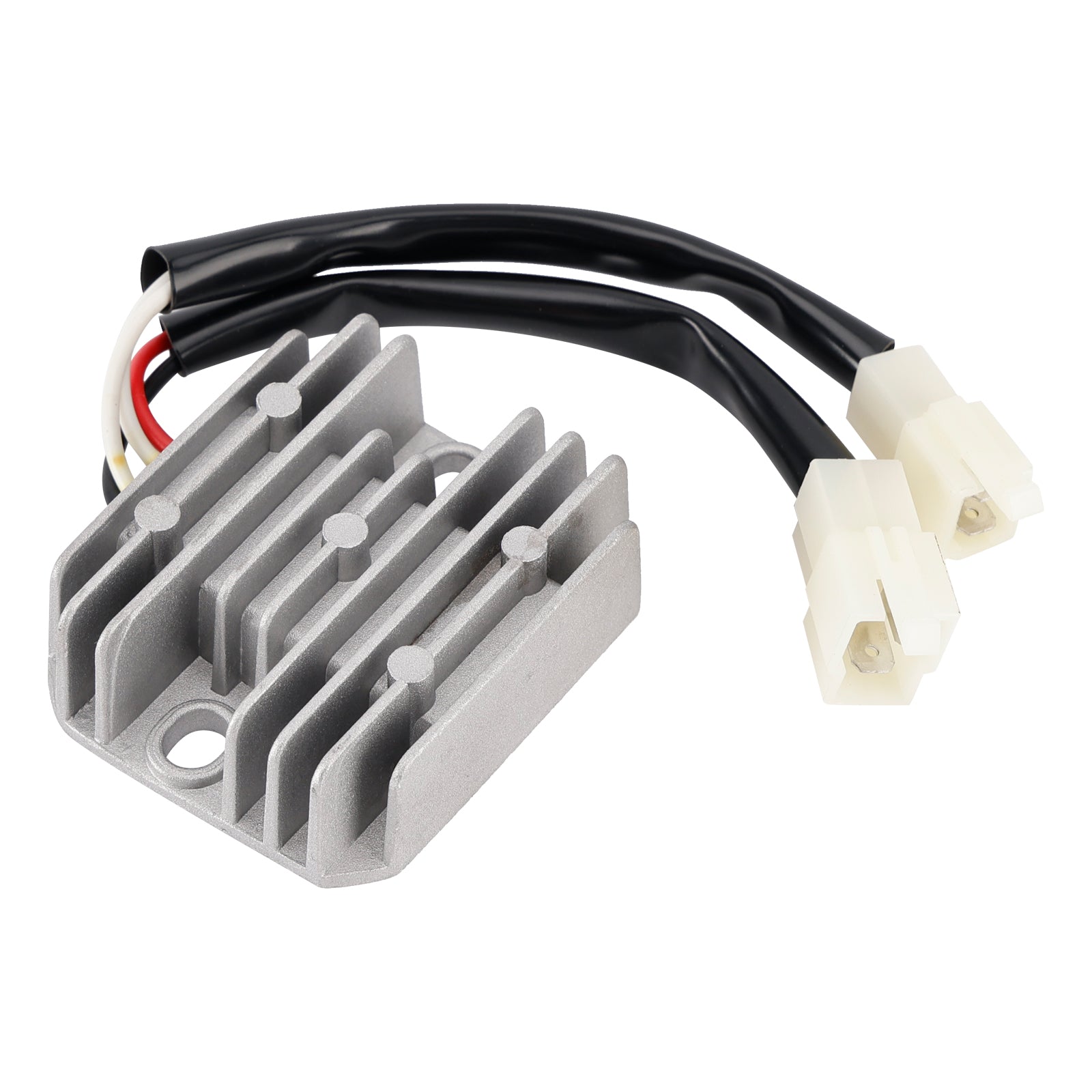

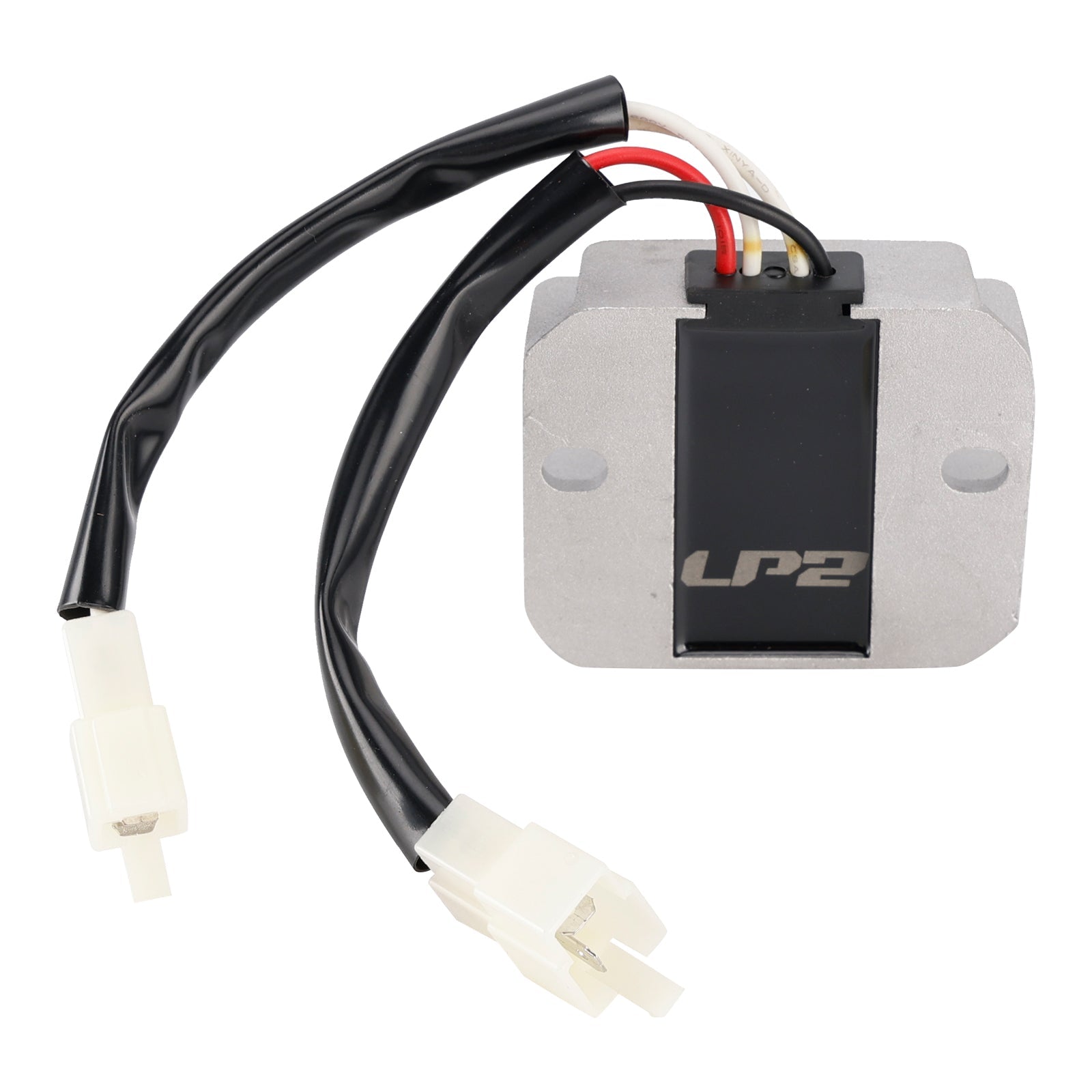

Säädin
Lankojen lukumäärä: 4
Pistorasioiden lukumäärä: 2

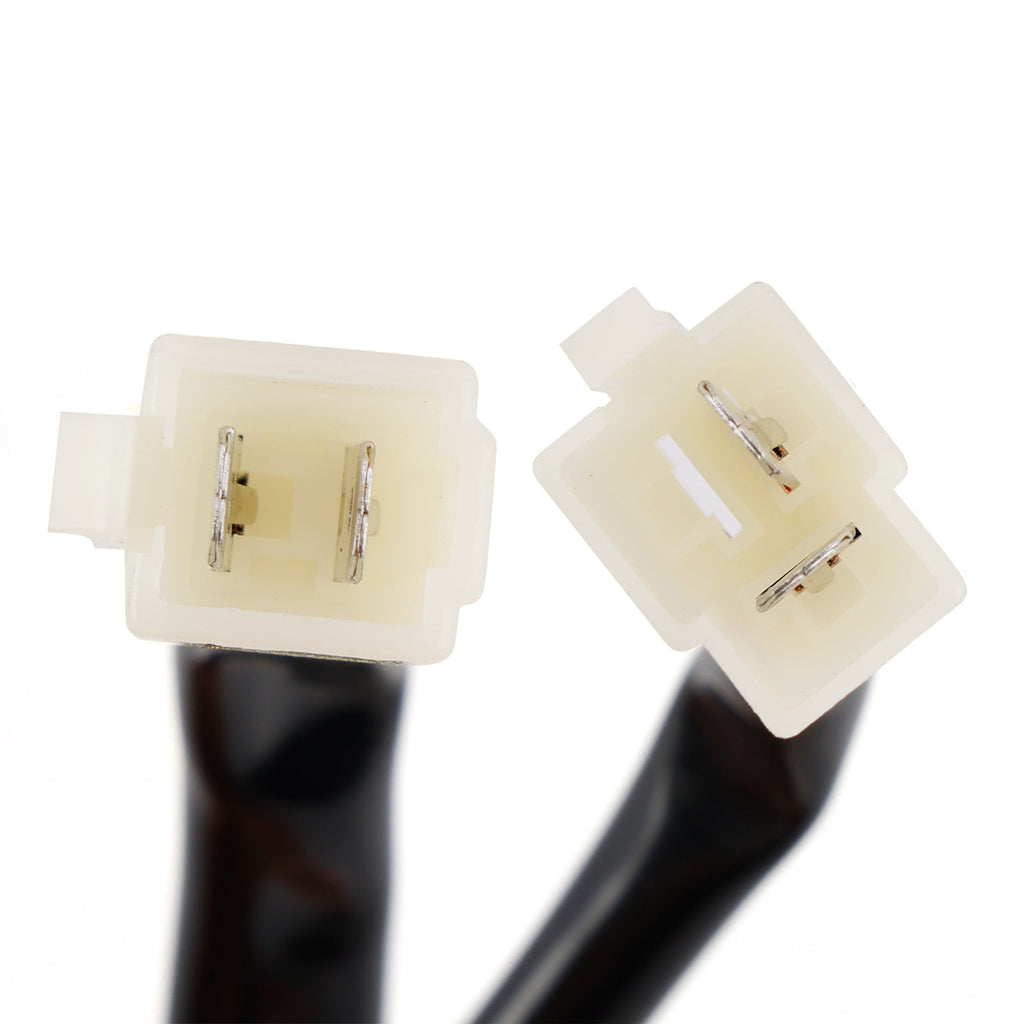

Nastojen lukumäärä: 2 + 2
Kytkentäkaavio:
Valkoinen - tehokäämi
Valkoinen - tehokäämi
Punainen - Akku (+)
Musta - Maadoitus
Vertaa nastojen ja tulppien määrää vanhaan osaan ennen ostamista.
Varaosan numero:
Staattorikokoonpano: 34L-81410-51
Tasasuuntaaja, säädin: 34L-81960-A0

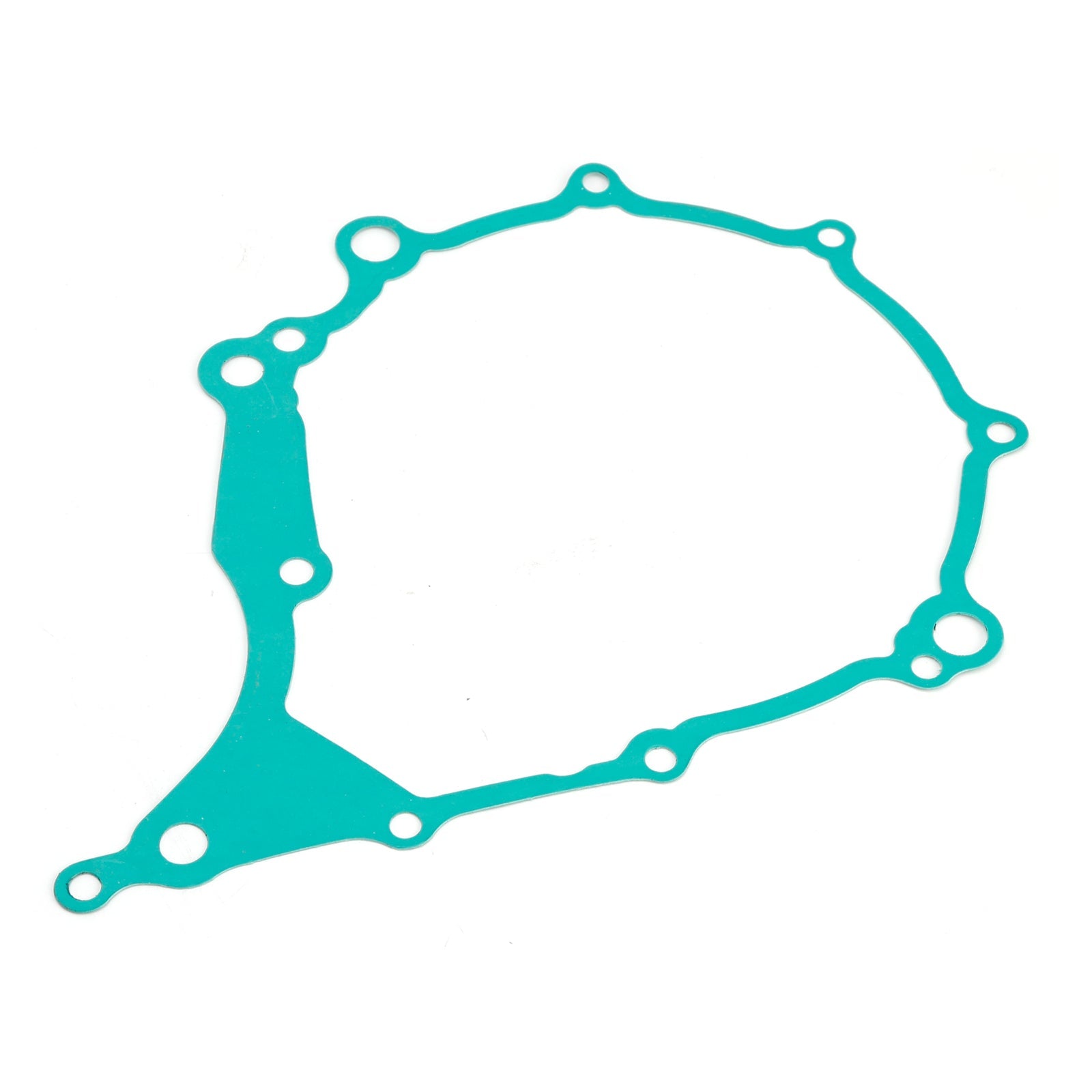

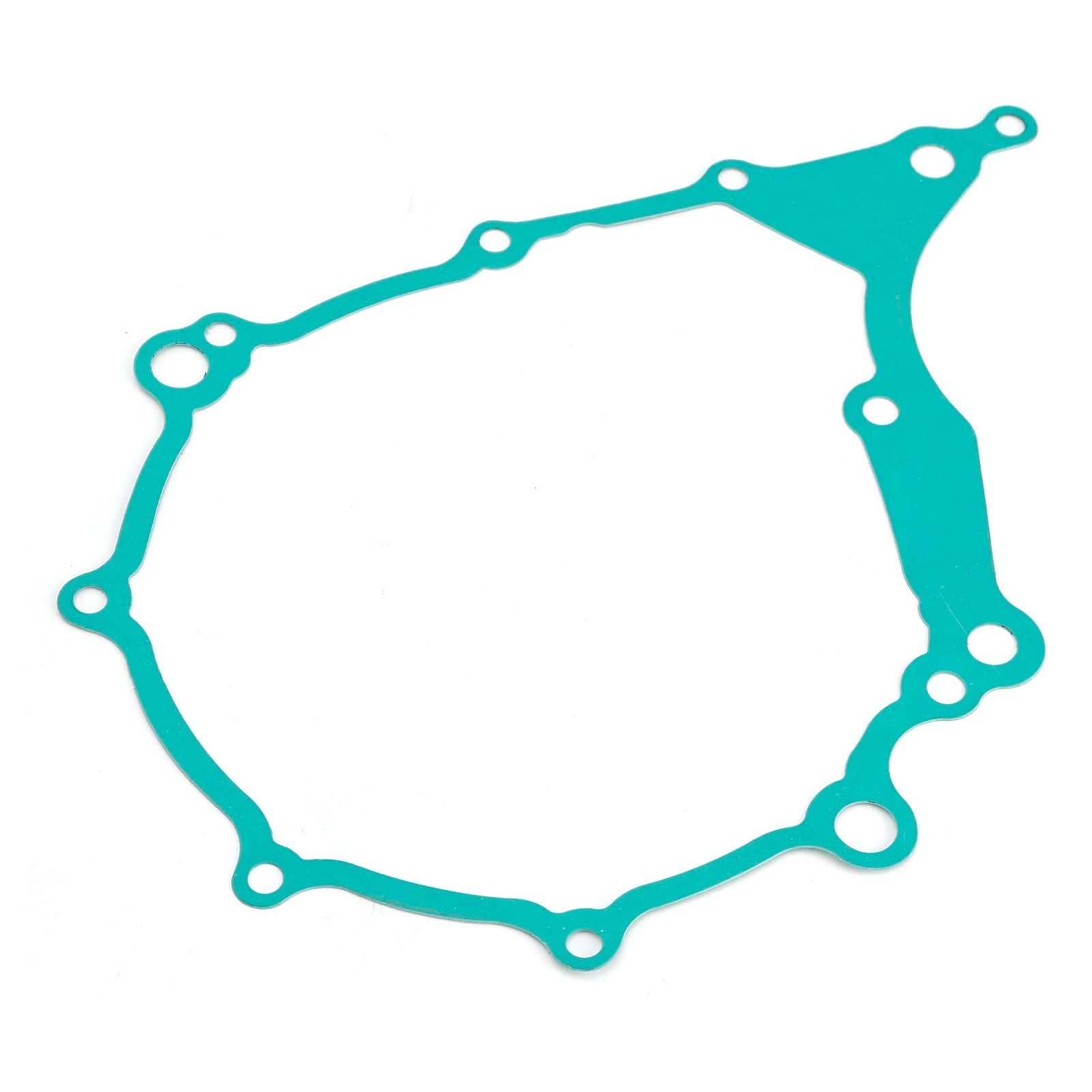

Tiiviste, generaattorin kansi: 5Y1-15451-01, 3SW-15451-00
(Vertaa aina osanumeroita osapiirustuksiin ja vertaa niitä asianmukaisesti.)
(Tämä EI ole alkuperäinen osa, alkuperäisosanumerot on annettu vain tunnistamista ja tuotetyypin vertailua varten.)
Sopii merkkiin/malliin/vuosimalliin :
Sopii Yamaha XT500 55A 1986 -malliin
Sopii Yamaha XT600L 1984 -malliin
Sopii Yamaha XT600LC 1984 -malliin
Sopii Yamaha XT600N 1985 -malliin
Sopii Yamaha XT600NC 1985 -malliin
Sopii Yamaha XT600SC 1986 -malliin
Sopii Yamaha XT600S 1986 -malliin
Sopii Yamaha XT600 47N 1986 -malliin
Sopii Yamaha XT600 43F 1986 -malliin
Sopii Yamaha XT600N 49H 1986 -malliin
Sopii Yamaha XT600H 43F1986 -malliin
Sopii Yamaha XT600TC 1987 -malliin
Sopii Yamaha XT600T 1987 -malliin
Sopii Yamaha XT600U:han 1988-1989
Sopii Yamaha XT600UC 1988 -malliin
Sopii Yamaha XT600W 1989 -malliin
Sopii Yamaha XT600WC 1989 -malliin
Sopii vain Yamaha XT600 43F 49H -malleihin (staattorin koko : 115/54/20 mm) poljinkäynnistys. EI sovellu sähkökäynnistysmalleihin.
(Yhteensopivuustaulukko on VAIN viitteellinen!!!)
(Vertaa viallista yksikköäsi ja toimittamaamme kuvaa yhteensopivuuden määrittämiseksi.)

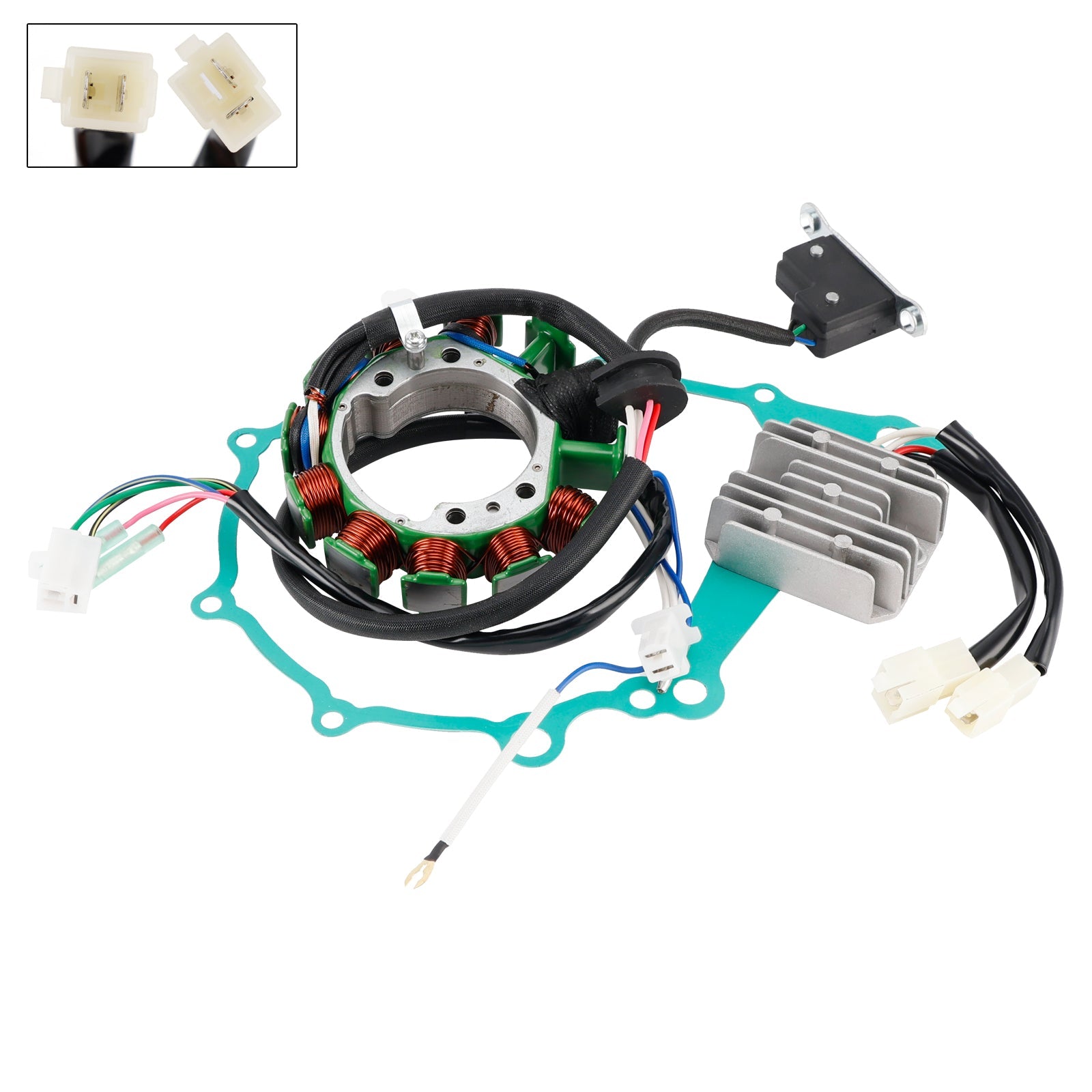

Paketti sisältää:
1 x 115 mm generaattorin staattori
1 x 4-johtiminen jännitesäädin
1 x kampikammion tiiviste
(Tulee täsmälleen kuvan mukainen.)
Huomautus:
Ennen uuden staattorin tasasuuntaajan asentamista;
Tarkista staattorin vaihtovirtalähtö.
Vaihda kaikki palaneet tai syöpyneet liittimet staattorissa ja säätimessä/tasasuuntaajassa.
Tarkista ja korjaa mahdolliset sulaneet johdot.
Käytä korkean lämpötilan dielektristä rasvaa kaikissa liittimissä.
Staattorissamme/säätimessämme saattaa olla eri johtojen värikoodi kuin alkuperäisessäsi.
Kaikki johdot on asennettu oikeaan järjestykseen; älä muuta johdotusasetuksia.
Tämä staattori on suunniteltu suoraan pistokkeella vaihdettavaksi osaksi ja sitä tulee käyttää sellaisenaan.
Käytä aina lukitusainetta staattoria pultattaessa.
Jos staattorissamme on imukäämi, varmista aina asennuksen yhteydessä, että ilmarako on oikea.
Saat juuri sen, mitä kuvissa näet. Jos olet epävarma, älä epäröi verrata tuotettamme alkuperäiseen osaasi.
Tarjottu tuote on lisävaruste tai varaosa, eikä se siksi ole autonvalmistajan alkuperäinen tuote.
Ajoneuvon valmistajan nimi annetaan ainoastaan tiedoksi lisävarusteena tai varaosana tarjotun tuotteen määrittämiseksi ja sen selventämiseksi, mihin ajoneuvoon tarjottu tuote sopii.
