Kuvaus
Tehtävä:
1: Toiminto sähköisten parametrien (jännite, virta, pätöteho, energia) mittaamiseen
2: Jännitehälytystoiminto (ylijännitehälytyskynnys, taustavalo ja vilkkuva jännite hälytyksessä).
3 : Energianäppäimen nollaustoiminto.
4 : Tallenna tiedot, kun virta on katkaistu.

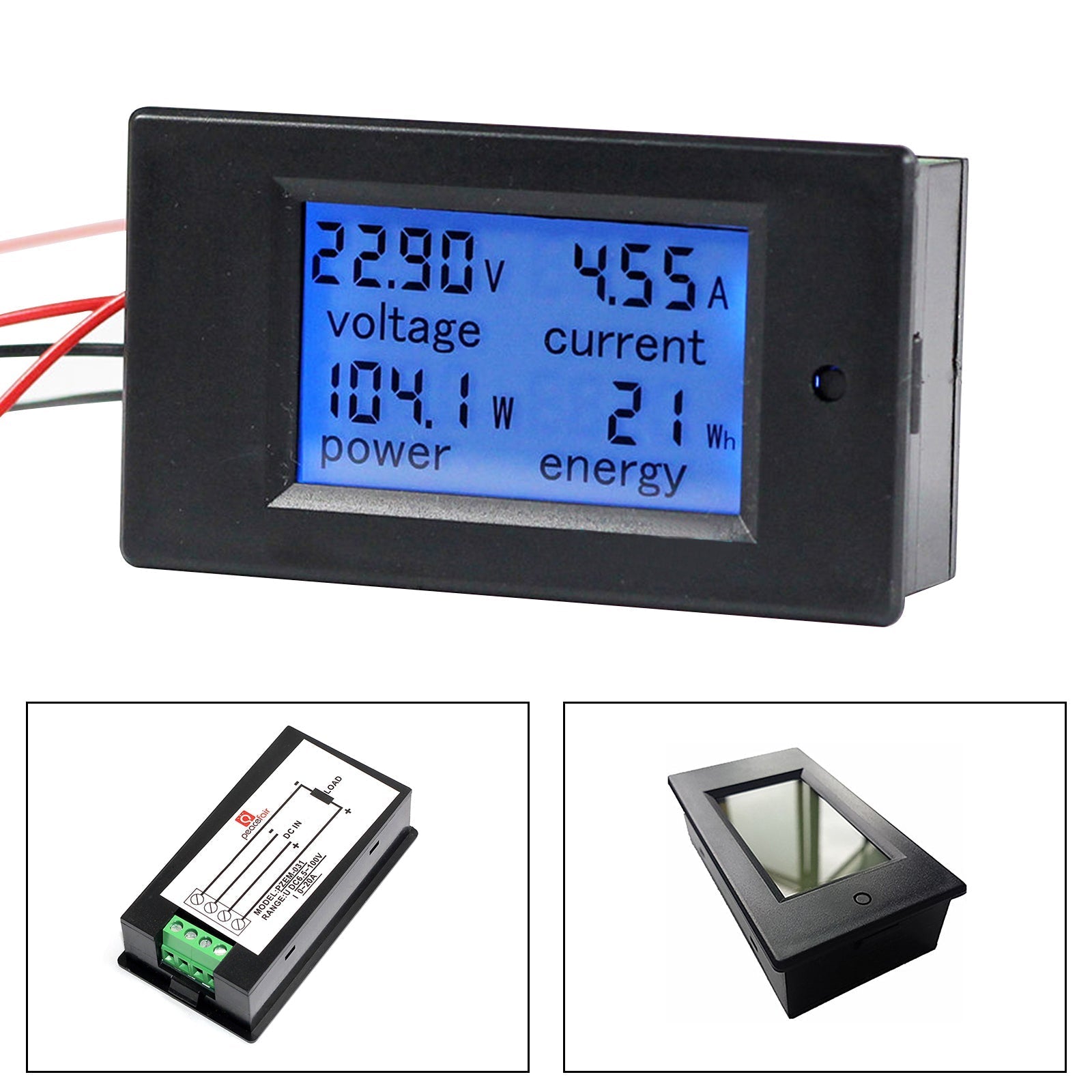

5: Suuri LCD-näyttö (näytön jännite, virta, aktiivinen teho, energia samaan aikaan)
6: Taustavalotoiminto.
Ominaisuudet:
Jännitteen mittausalue : 6.5 ~ 100 V CC
Virran mittausalue: DC 0 ~ 100 A (max. teho 10 kW)
KWH-mittausalue: 0 ~ 9999kWh
KWH-mittaus on haihtumaton sähkökatkon sattuessa. Se voidaan nollata nollauspainikkeella.
Käyttölämpötila : -10 °C ~ 65 °C
Käyttökosteus: 10 ~ 85 % RH
Voit kytkeä sinisen taustavalon päälle/pois manuaalisesti.
Näyttömuoto :
Teho:
1 kW:ssa näyttömuoto on 0,0-999,9 W ;
1KW ja enemmän, näyttömuoto on 1000-9999W.
Energia:
10 kWh:ssa näyttömuoto on 0–9999Wh;
10 kWh ja enemmän, näyttömuoto on 10–9999 kWh.
jännitys:
Näyttömuoto : 6,50 ~ 99,99 V
Nykyinen:
Näyttömuoto: 0,00 ~ 99,99
Tietoja asetuksista :
1. Taustavalon ohjaus
Paina näppäintä lyhyesti kytkeäksesi taustavalon päälle tai pois, taustavalolla on muistitoiminto, se voi tallentaa päälle tai pois tilan, kun virta katkaistaan.
2. Nollaa energia
Vaihe 1: Paina näppäintä pitkään, kunnes virran näyttöalueella näkyy ¡°CLr¡±, ja vapauta sitten näppäin.
Vaihe 2: Tällä hetkellä energia vilkkuu osoittaen, että se on energian palautustila. Jos painat näppäintä lyhyesti uudelleen, energia-arvo nollautuu ja poistuu vilkkuvasta nollaustilasta.
Vaihe 3: Jos toimintoa ei tehdä 5 sekunnin kuluessa, energia-arvoa ei tyhjennetä ja se poistuu nollaustilasta.
3. Aseta jännitteen hälytyskynnys
Vaihe 1: Paina näppäintä pitkään, kunnes virran näyttöalueella näkyy ¡° SET ¡±, ja vapauta sitten näppäin.
Vaihe 2: Kun olet siirtynyt tähän tilaan, jännitealue näyttää nykyisen korkean jännitteen hälytysarvon, nykyinen alue näyttää nykyisen matalan jännitteen hälytysarvon ja viimeinen numero alkaa vilkkua, sitten voit painaa lyhyesti plus 1, kun toimintoa ei ole. . yli 3 sekuntia, se vaihtaa automaattisesti numeron sijainnin korkeajännitehälytysarvosta matalajännitteen hälytysarvoon, numeroita on yhteensä kuusi, jännitteen hälytyksen kynnysalue on 6, 5¡«99,9 V ;
Vaihe 3: Kun asetus on valmis, paina näppäintä pitkään, kunnes näytössä näkyy ¡° PASS ¡±, se tarkoittaa, että olet määrittänyt onnistuneesti ja poistuu automaattisesti asetustilasta.

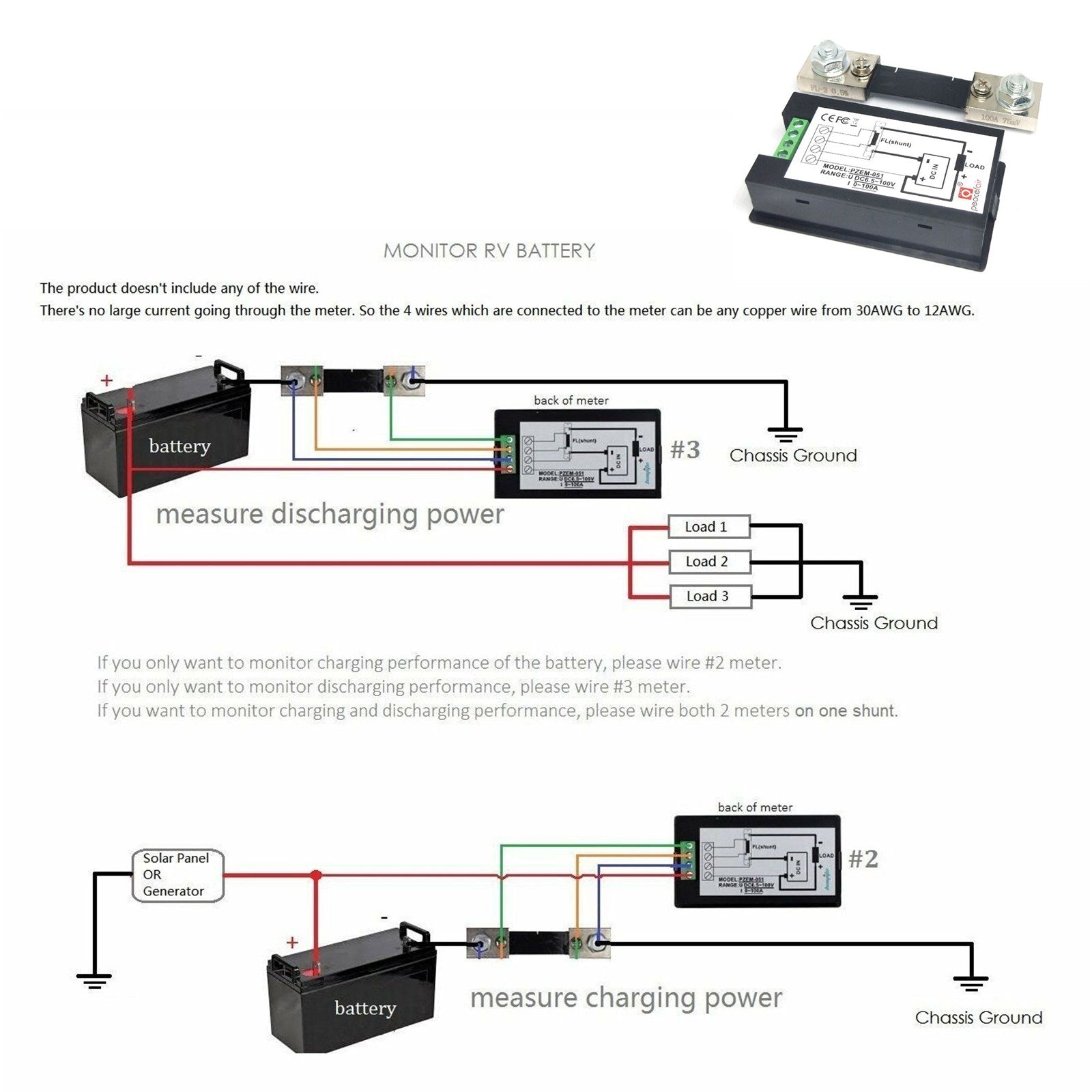

4. Valitse mittausalue (jos sinulla on 100A/50A virtashuntti, mittarin virtatestialue voidaan vaihtaa välillä 50A ja 100A.)
Vaihe 1: Paina näppäintä pitkään, kunnes tehoalueella näkyy ¡° Curr ¡±, ja vapauta sitten näppäin.
Vaihe 2: Tällä hetkellä nykyinen vyöhyke näyttää ¡°100A¡±. Paina näppäintä lyhyesti vaihtaaksesi välillä ¡°100A¡± ja ¡°50A¡±, jos haluat pyytää ulkoisen shuntin aluetta 100A/75mV tai 50A/. 75 mV, huomaa, että tämä mittari voi käyttää vain näitä kahta erittelyn shunttia.
Vaihe 3: Paina näppäintä pitkään poistuaksesi asetustilasta tai jos et toimi 3 sekuntiin, se tallennetaan automaattisesti ja poistuu asetustilasta.
Huomautus:
1. Salli 1-3 mm:n ero manuaalisen mittauksen vuoksi.
2. Tämä moduuli sopii sisäkäyttöön, älä käytä sitä ulkona.
3. Käytetty kuorma ei saa ylittää nimellisjännitettä, -virtaa.

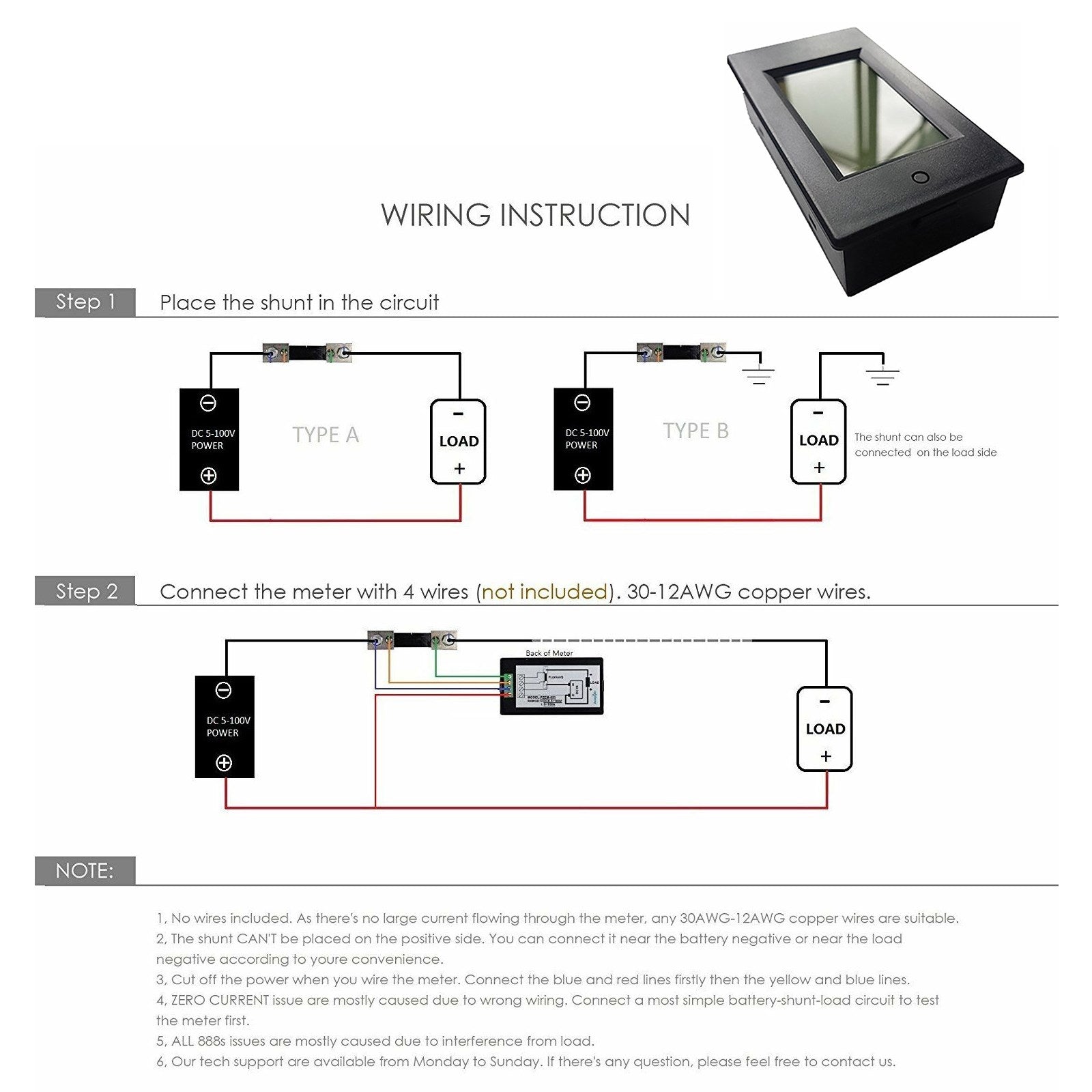

4. Kytkentäjärjestys ei voi olla väärä.
Pakettiin sisältyy:

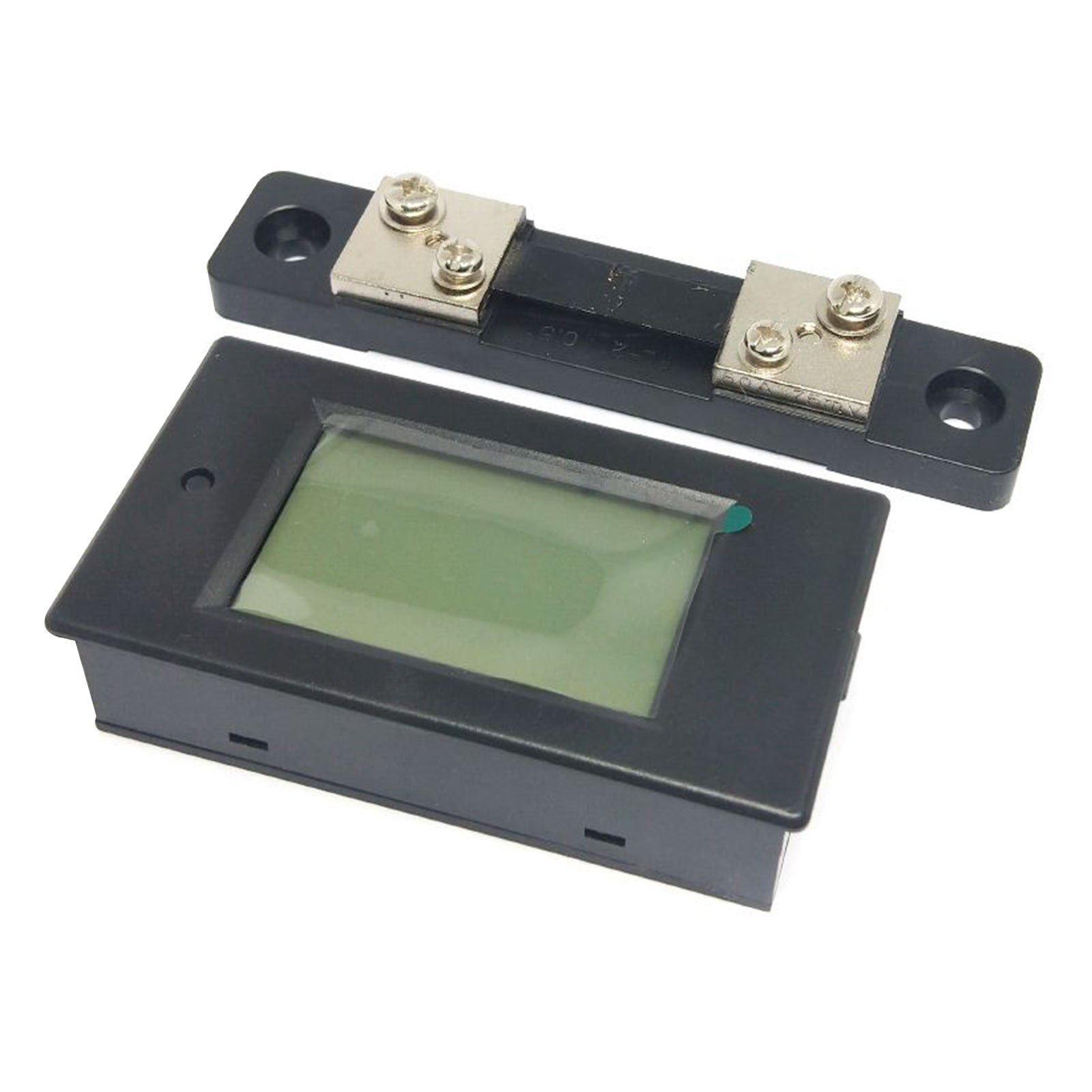

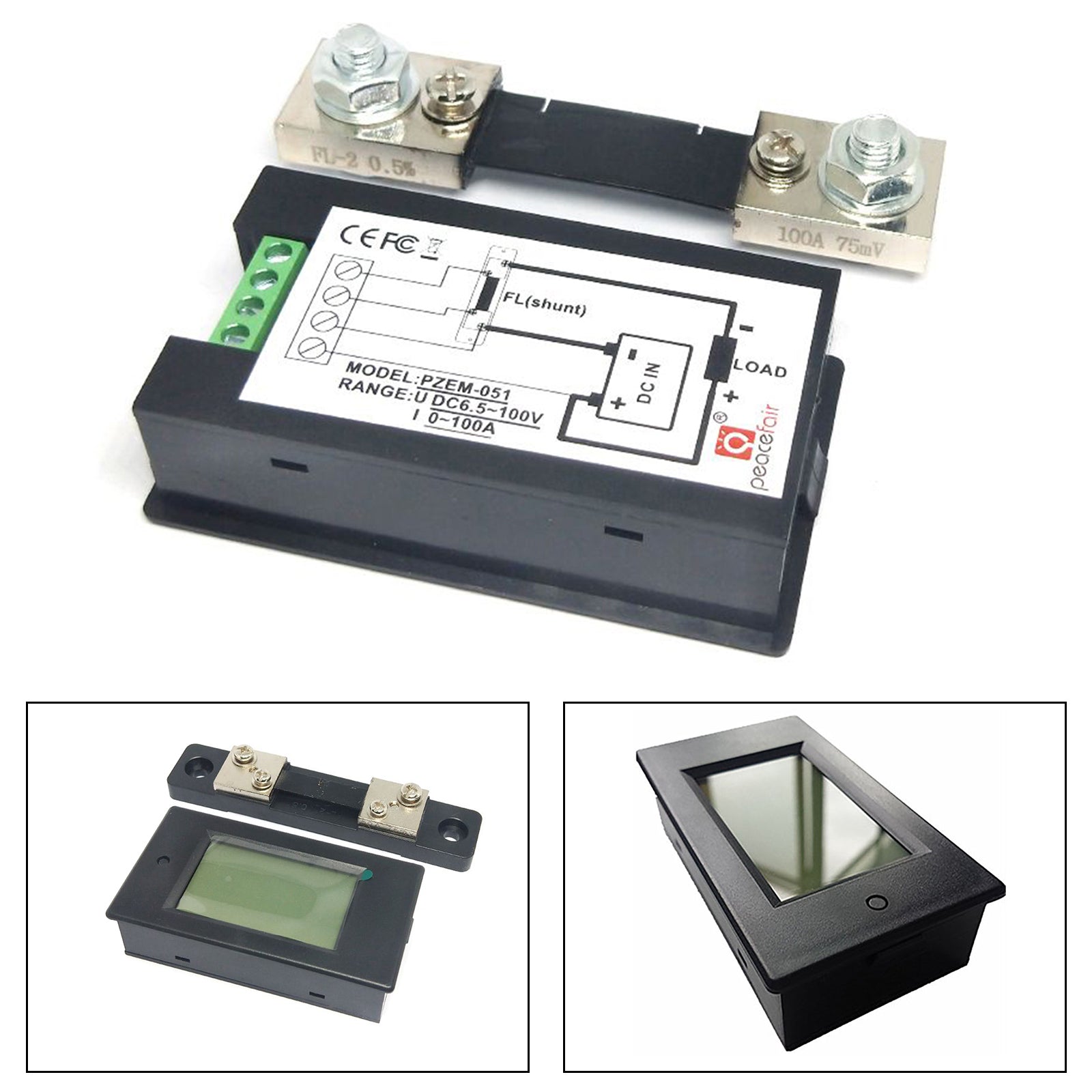

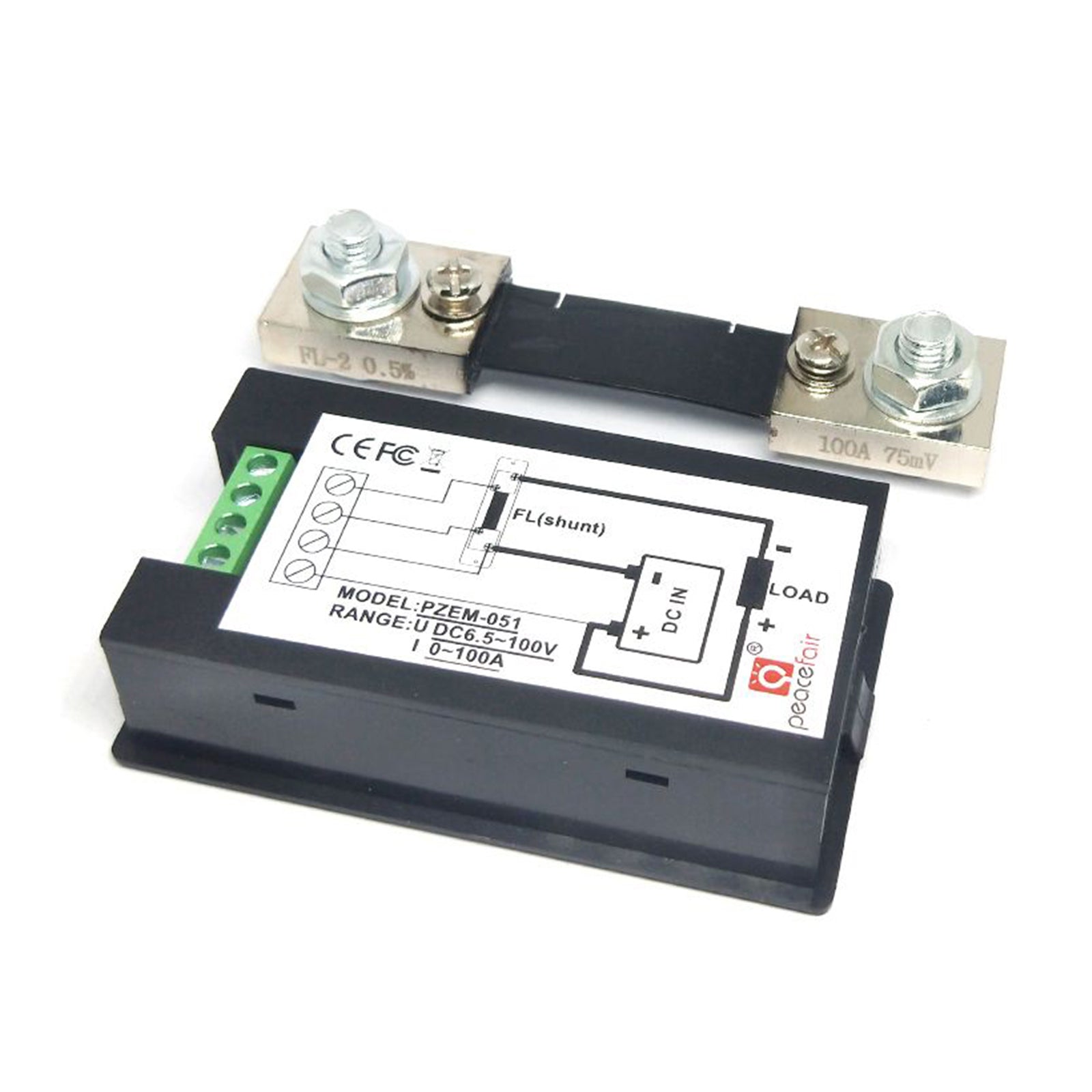

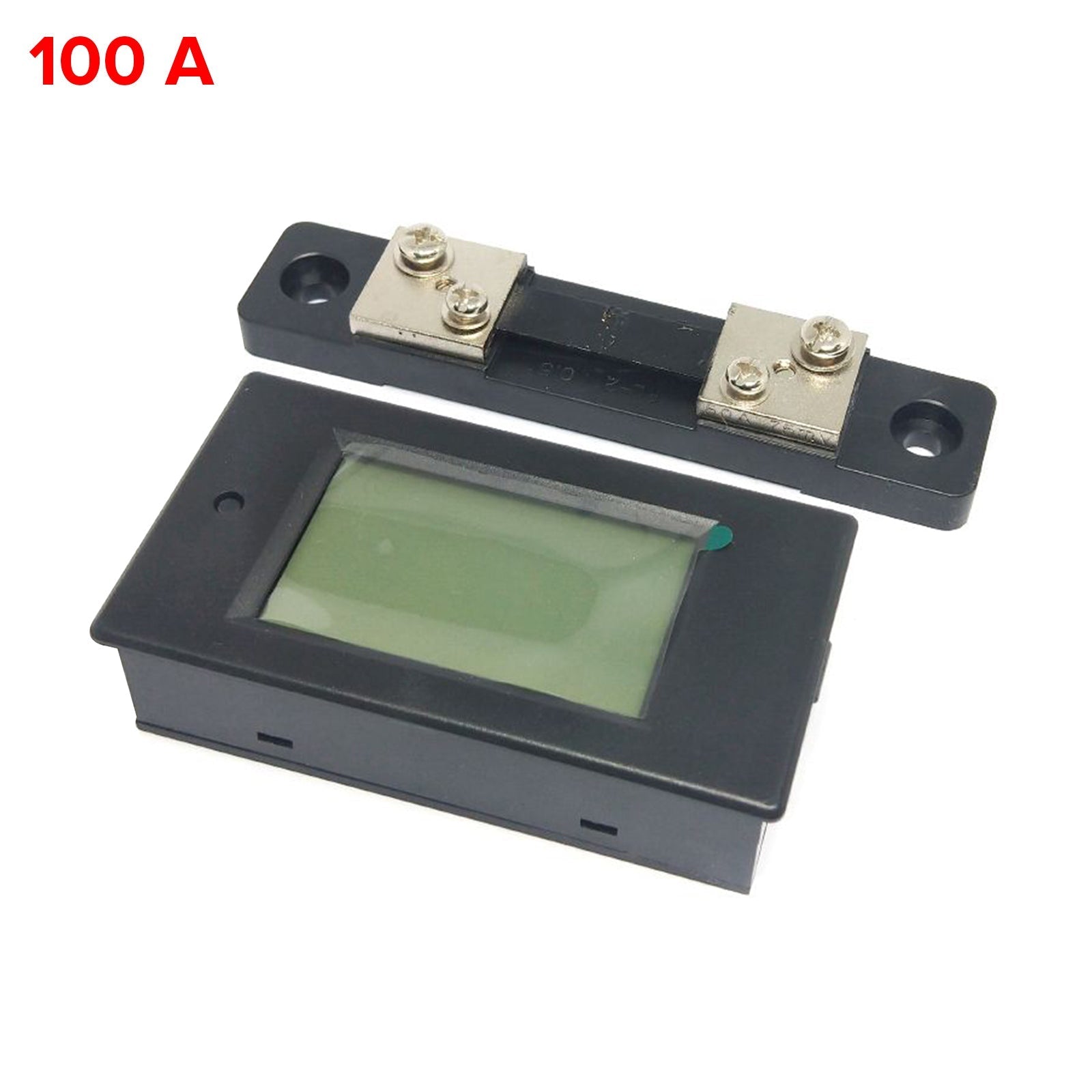

1 x 100A LCD-paneelin tasavirtamittari (mukaan lukien shuntti)
