Description
Fonctionnalité:
1 : fabriqué en matériau de haute qualité, durable et pratique à utiliser.
2 : haute performance, longue durée de vie.
3 : Installation et retrait faciles.
4 : une installation professionnelle sera fortement recommandée, instructions d'installation non incluses.
5 : Conçu et fabriqué selon des spécifications rigoureuses qui satisfont ou dépassent les performances OEM.
Détails:
État : 100 % neuf.
Matériau : Caoutchouc Plastique

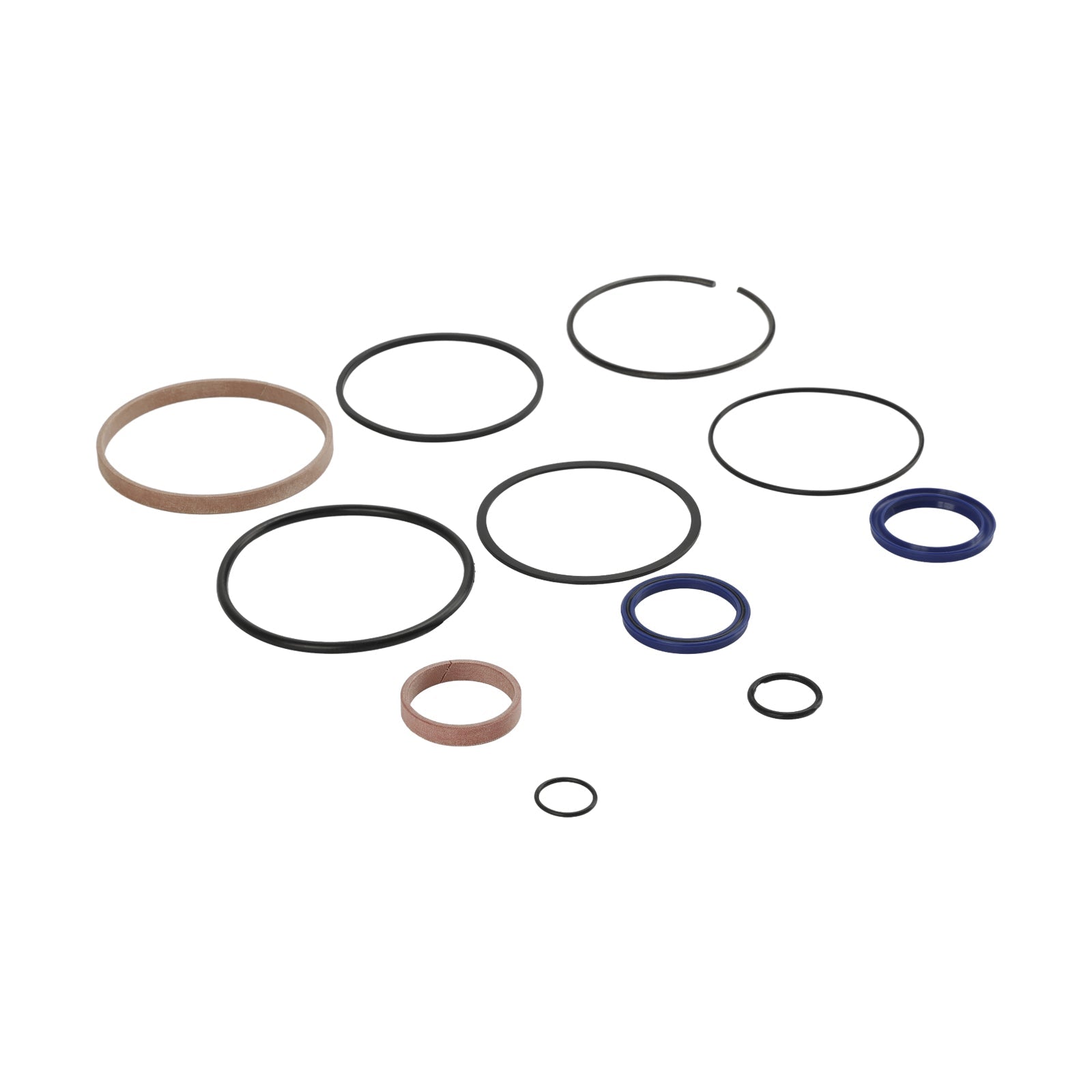

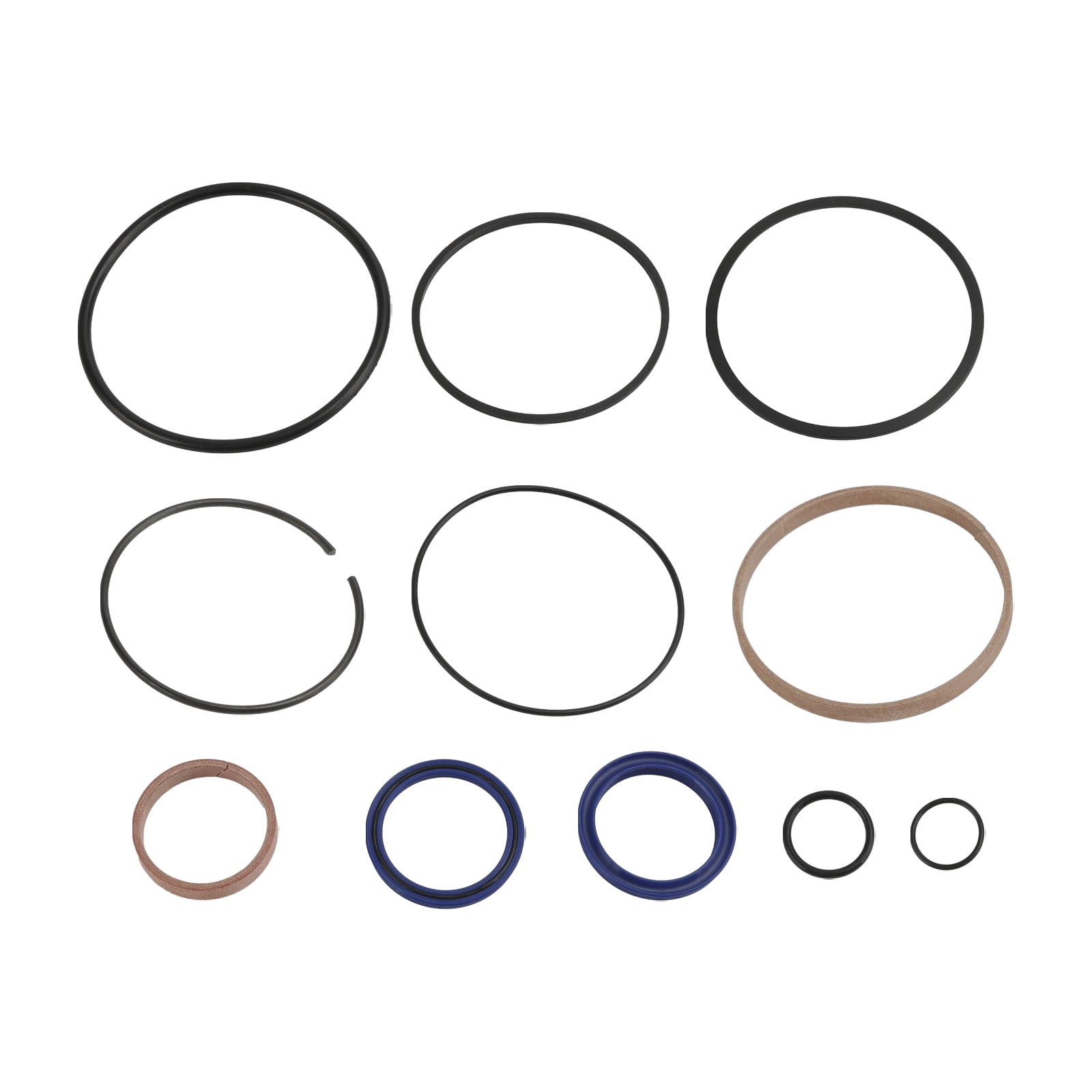

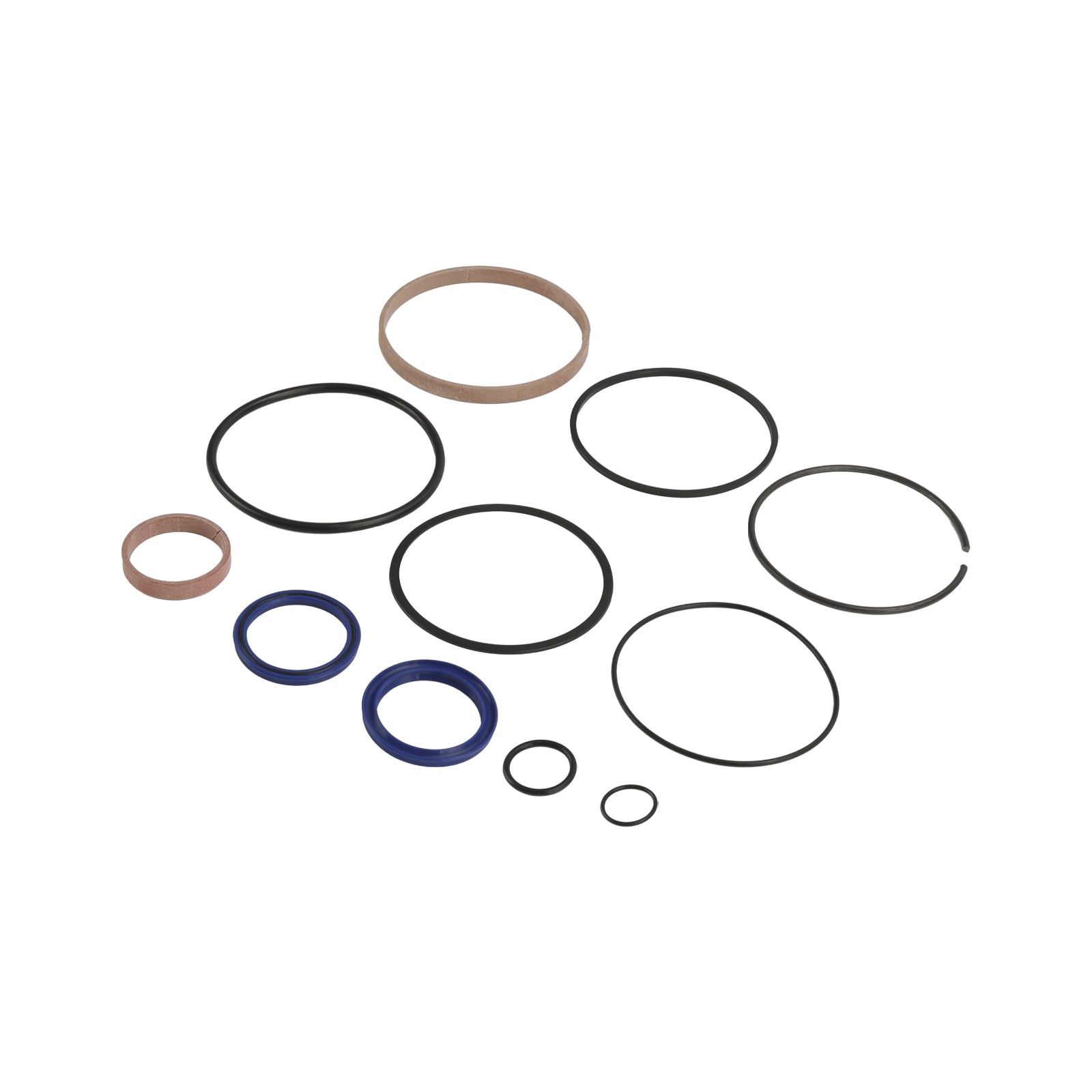

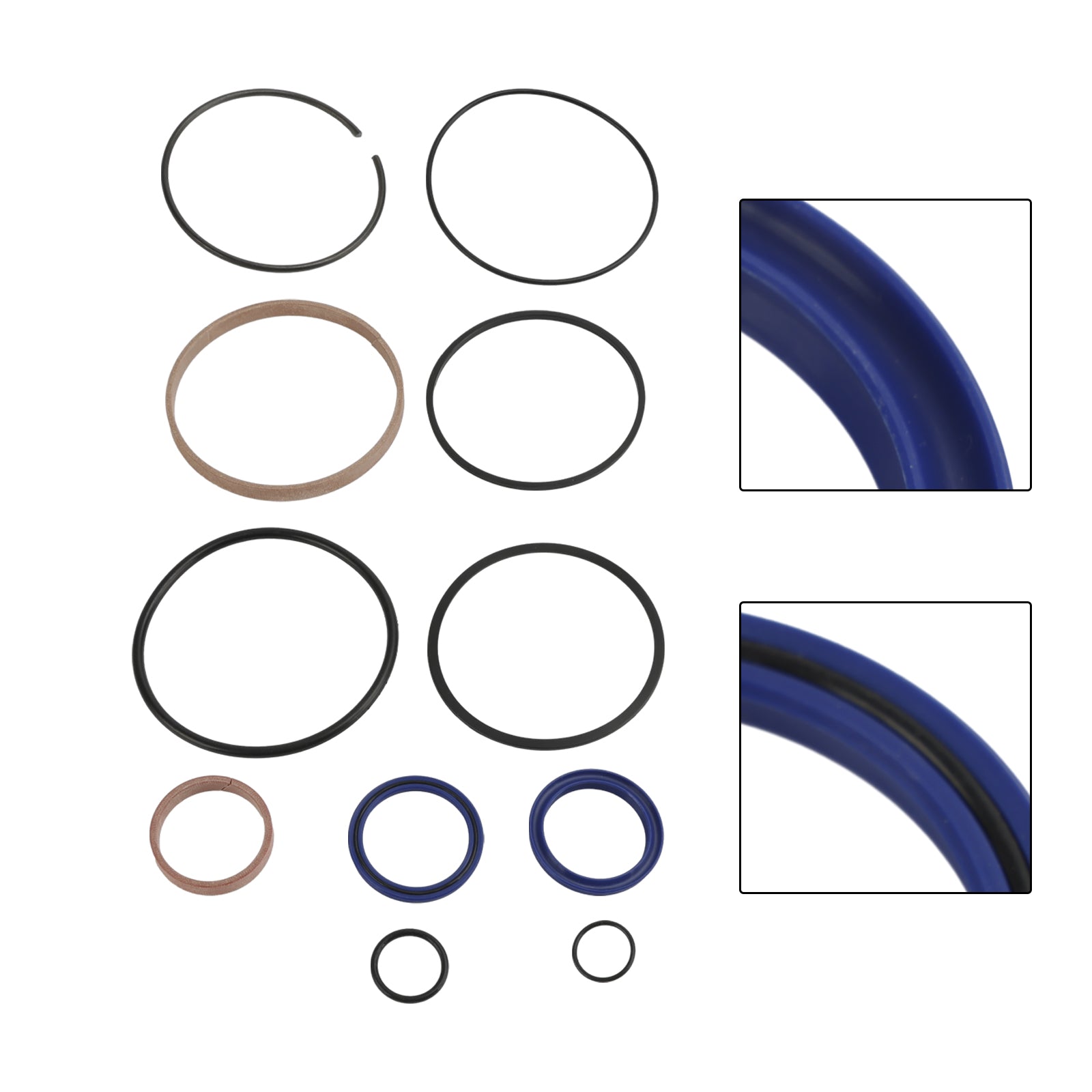

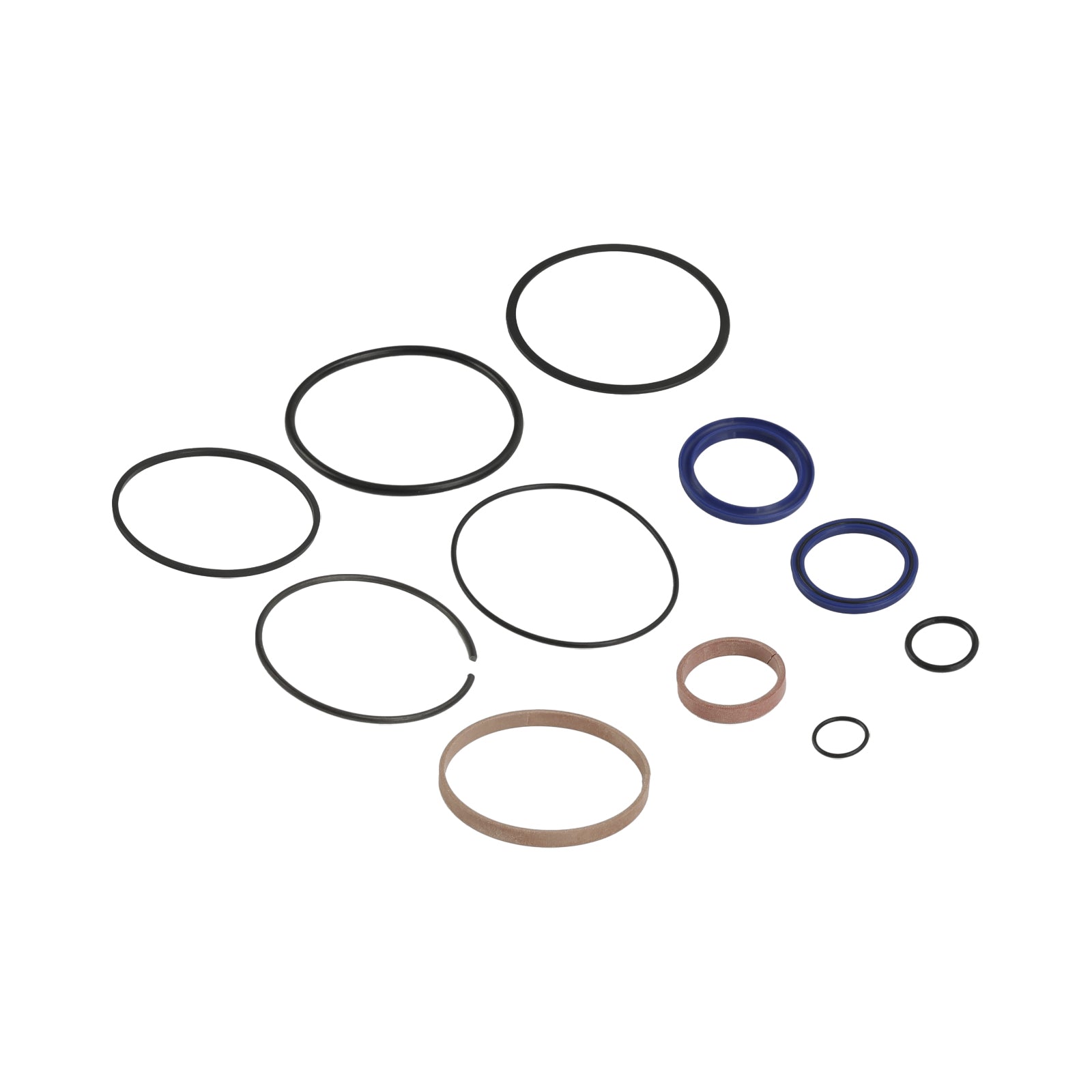

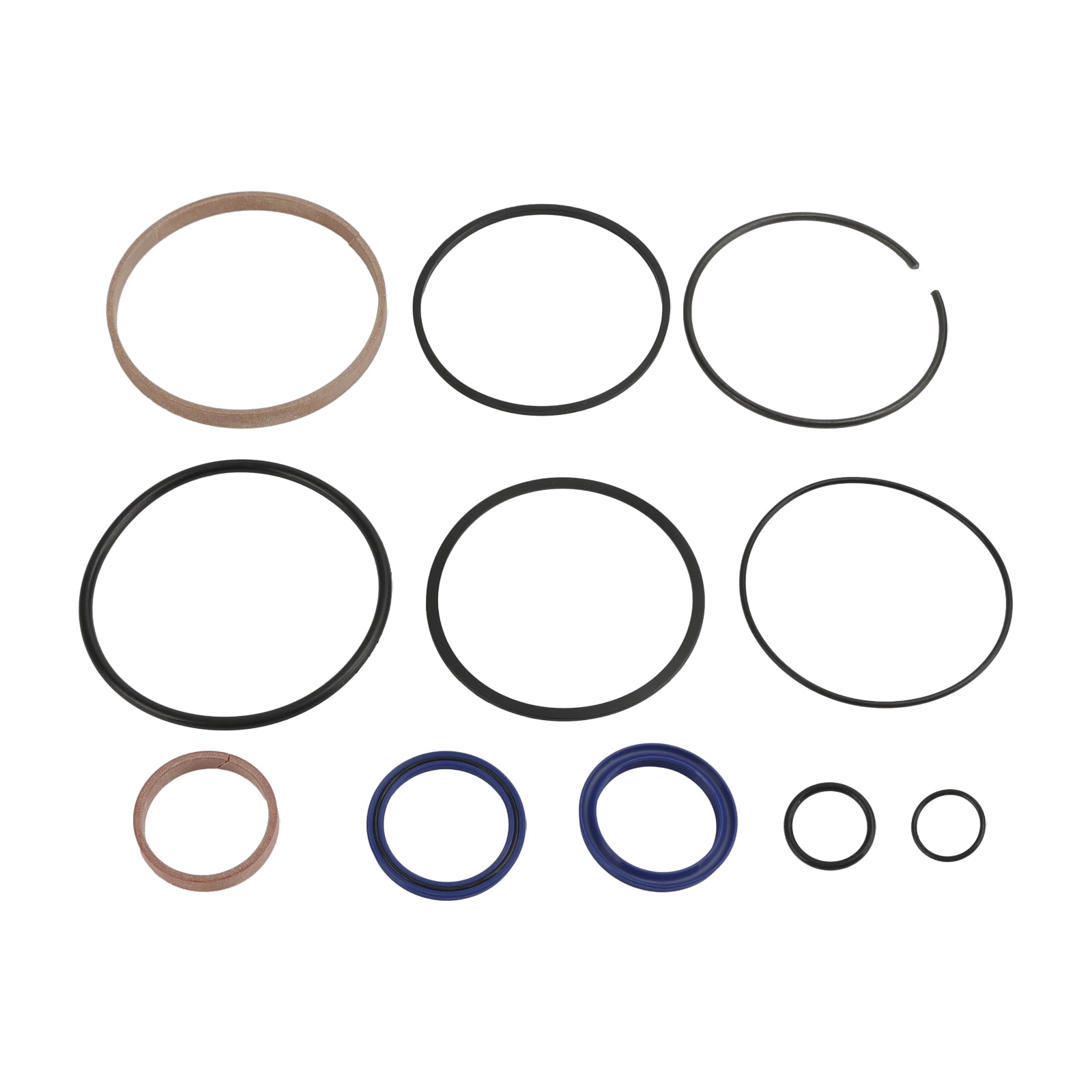

Type: Kit de joint de cylindre
Taille du joint : 4,0" alésage x 1,75"
Type de montage : remplacement direct.
1. Alésage du tube du cylindre (ID) 4,5" x tige (OD) 1,75". Veuillez noter : la taille d'alésage de 4,5" n'est pas la taille de la tige du cylindre. La taille de la tige du cylindre est à l'intérieur de la taille de la pièce du tube.
2. Portez des bagues.
Bague d'usure du piston : 114,3 mm (OD 4,5") x 107,95 mm (ID 4,25") x 9,53 mm (0,375" de large), Nylon
Bague d'usure de tige : 44,5 mm (ID 1,752") x 50,8 mm (OD 2") x 9,53 mm (0,375" de large), nylon
3. Joints de piston
1 anneau carré et 1 joint torique. Segment carré du piston : 114,3 mm x 104,3 mm x 3,28 mm ; Joint torique (installé sous l'anneau carré) : 103 mm x 2,65 mm. Processeur + NBR

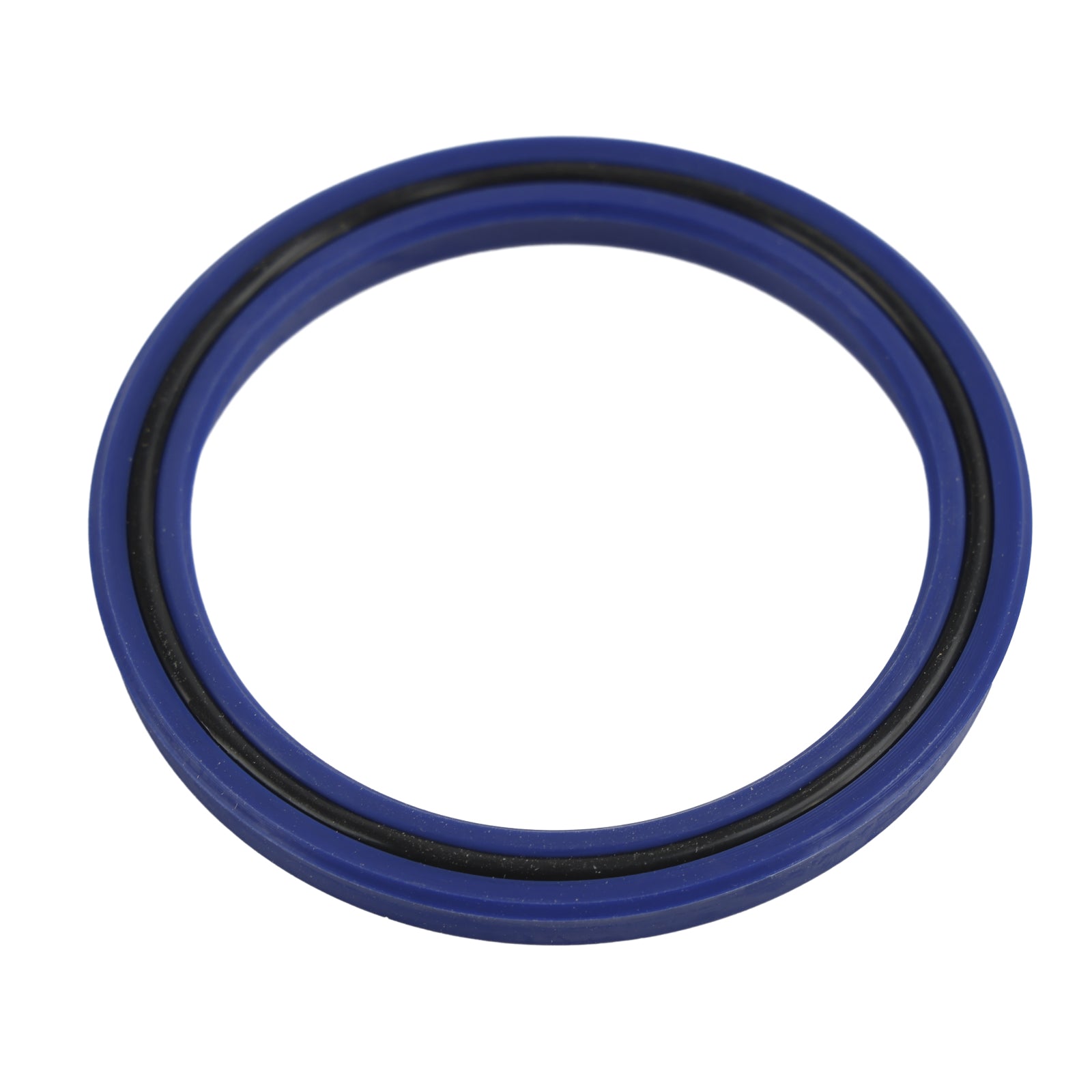

4. Joint torique de tige (élément 13) : 44,5 mm x 54 mm x 5 mm, CPU. Il y a un joint torique à l'intérieur.

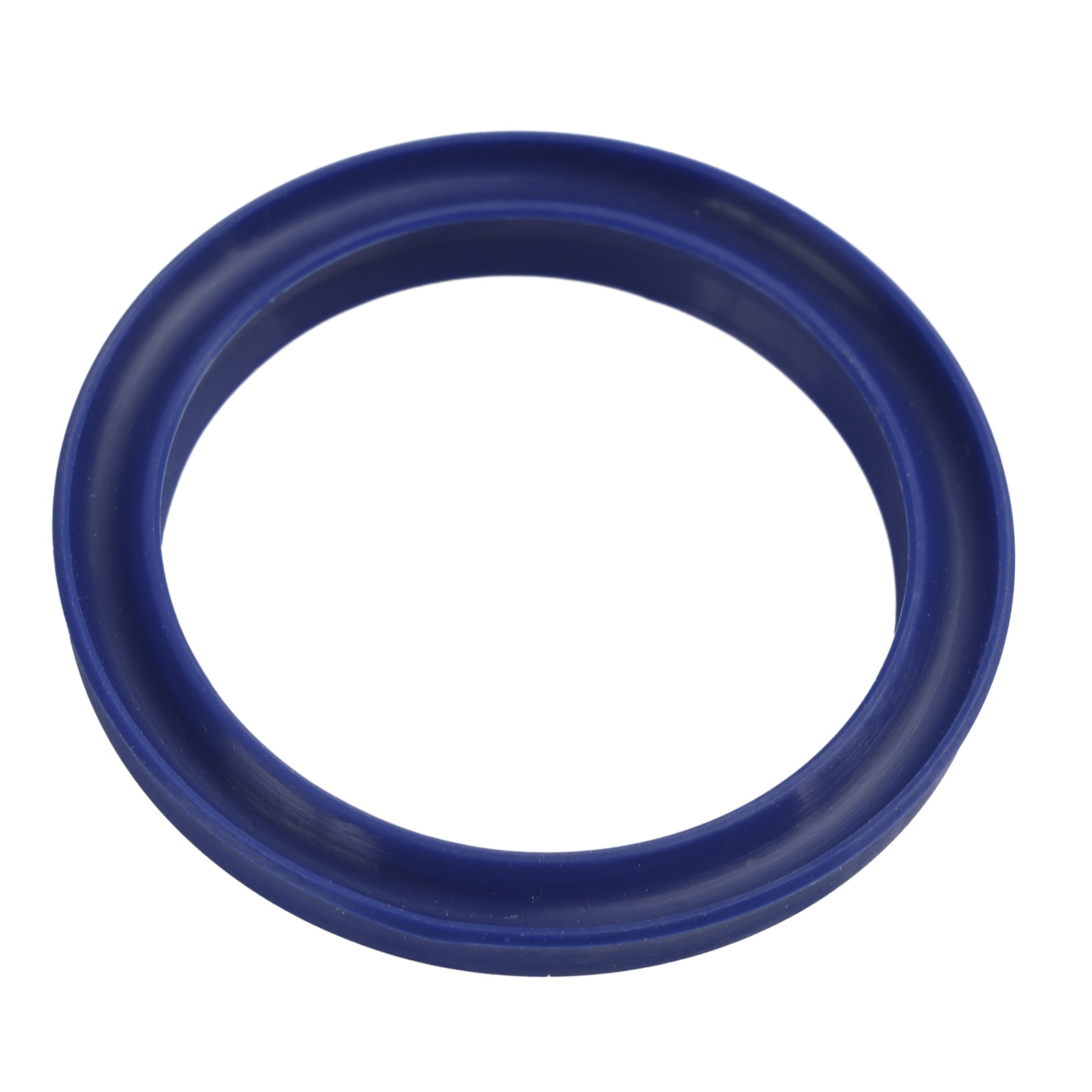

5. Anneau anti-poussière de tige (article 12) : 44,5 mm x 54 mm 5,5 mm/7,3 mm, TPU
Ci-dessous se trouvent les spécifications du cylindre à tige de 4,5 " alésage x 1,75 " que l'OEM a fabriquées avec ce kit de joints :
Rétracté (centre à centre entre le trou de montagne de tige et le trou de chape : 32,4 po)
Étendu (centre à centre comme ci-dessus) : 56,4"
Course : 24 ± 0,05 »
Dimension du centre du trou de chape à la face arrière du cylindre : 2,95"
Dimension du centre du trou d'extrémité de la tige à la face avant de la tige : 1,06"
Dimension du centre du trou d’extrémité de tige à la face avant du cylindre : 1,18 ”
Ports : 1/2" NPT
Dimension de port à port : 25,4"
Tige : tige de 1,75"
Trou de montagne d'extrémité de tige : 0,55"
Trou Clevis Mountain : 1,16"
Dimension entre chape de montagne et chape : 0,87"
Épaisseur de chaque chape de montagne : 0,375"
Longueur de chaque chape de montage : 4,125"
Note:
1. Veuillez permettre une différence de 1 à 3 mm en raison de la mesure manuelle.
2. Veuillez noter que cette pièce n'est pas une pièce d'origine, c'est une pièce de rechange.
3. Avant d'acheter, veuillez confirmer si cela convient à vos besoins.
Emballage inclus:
1 X Kit de joint de cylindre
