Description

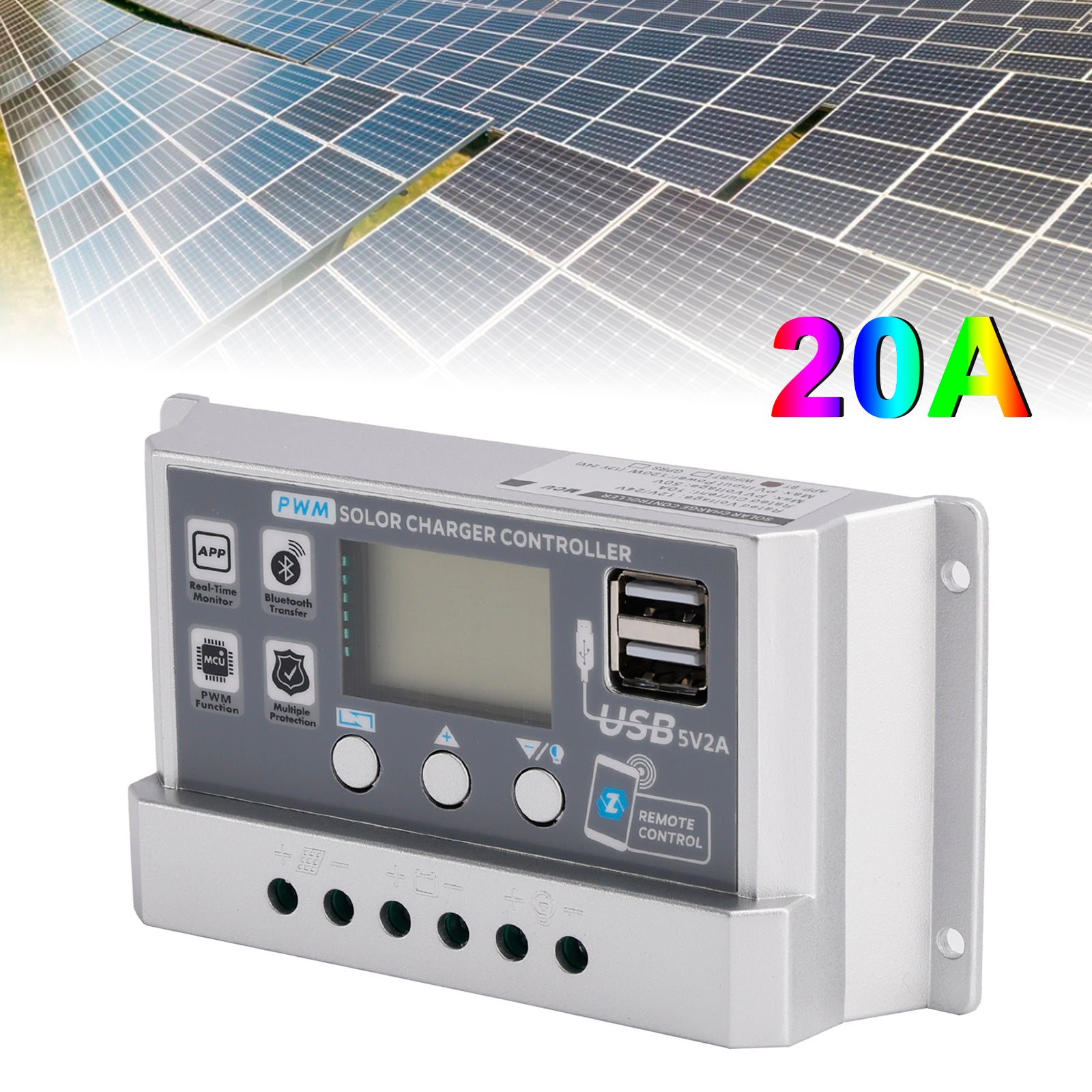

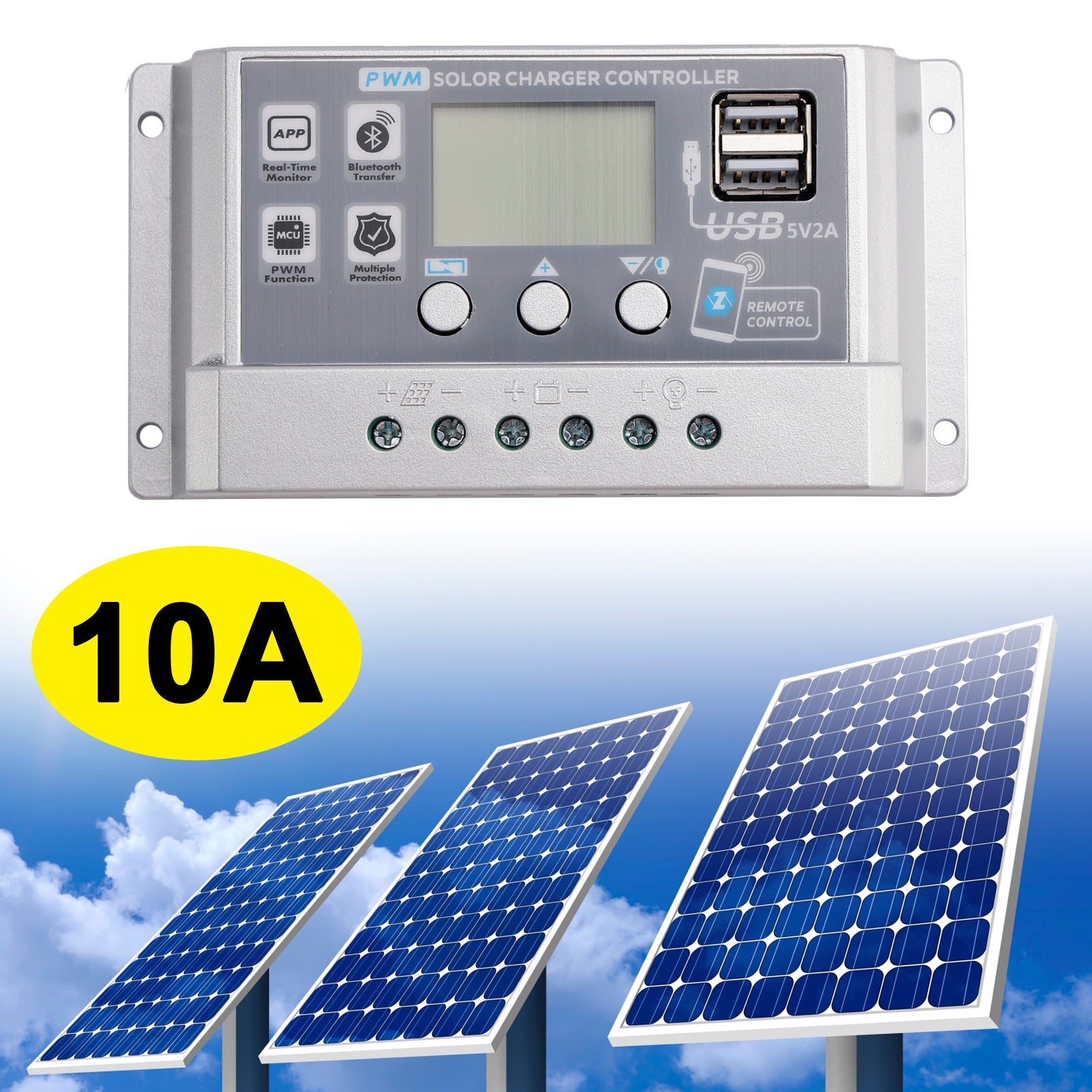

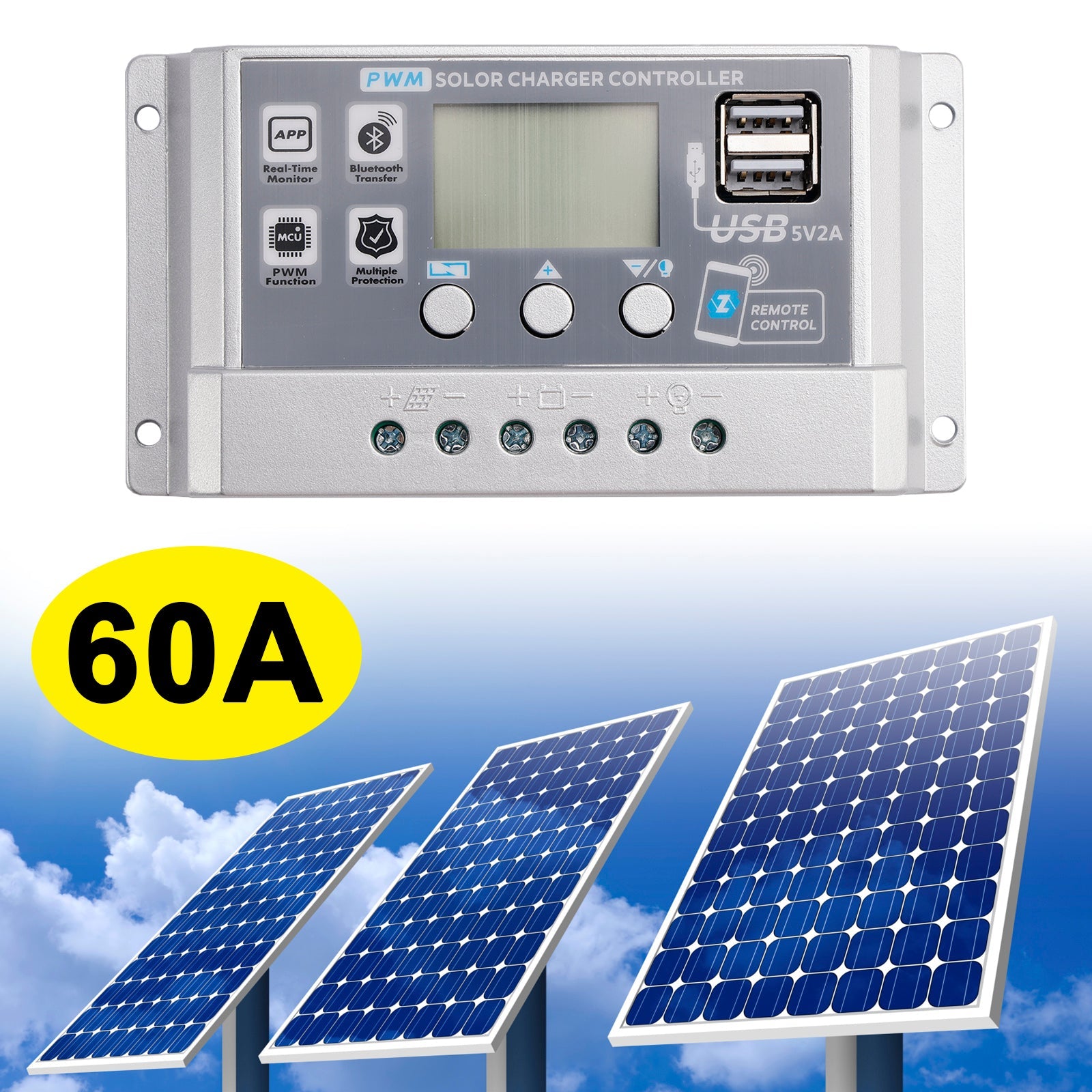

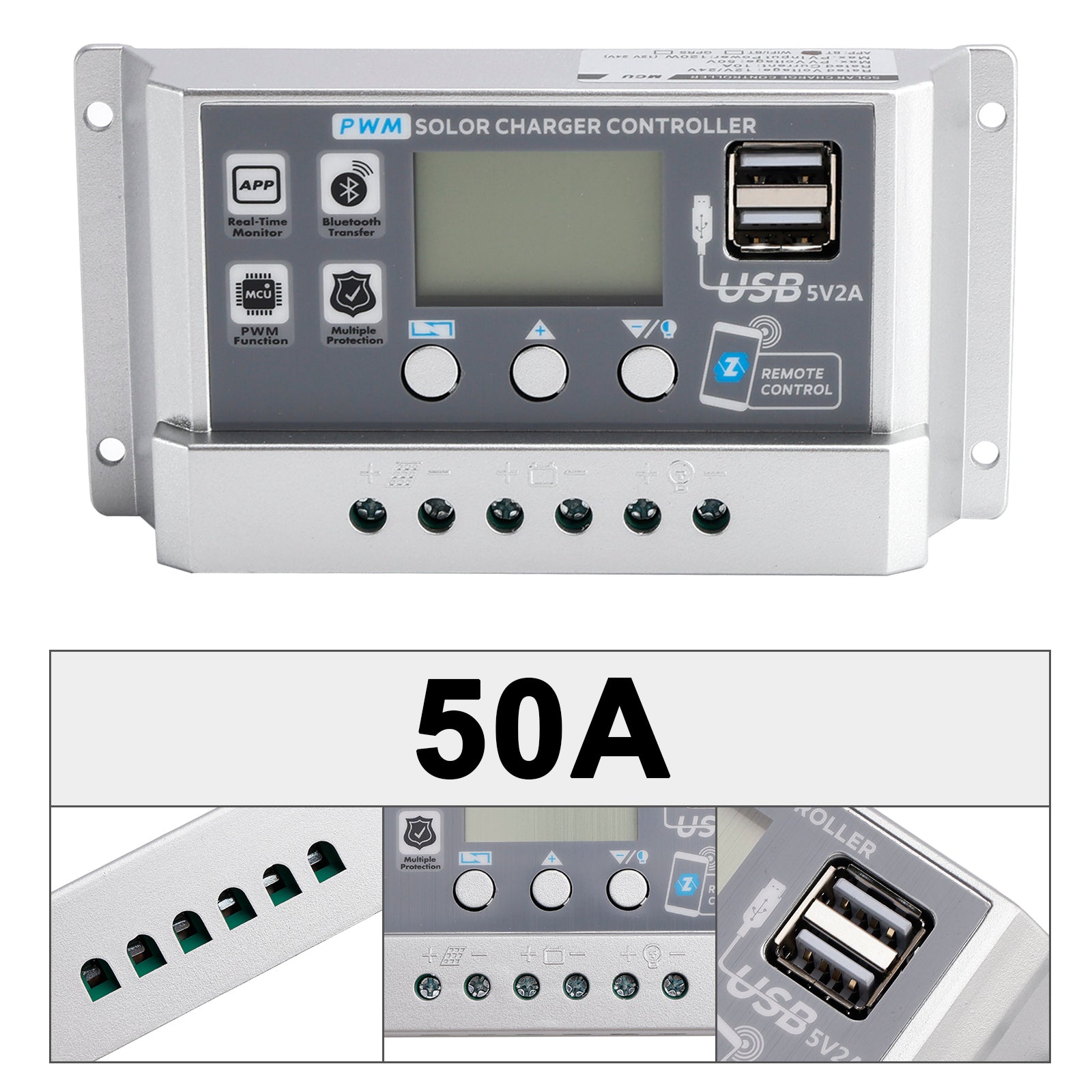

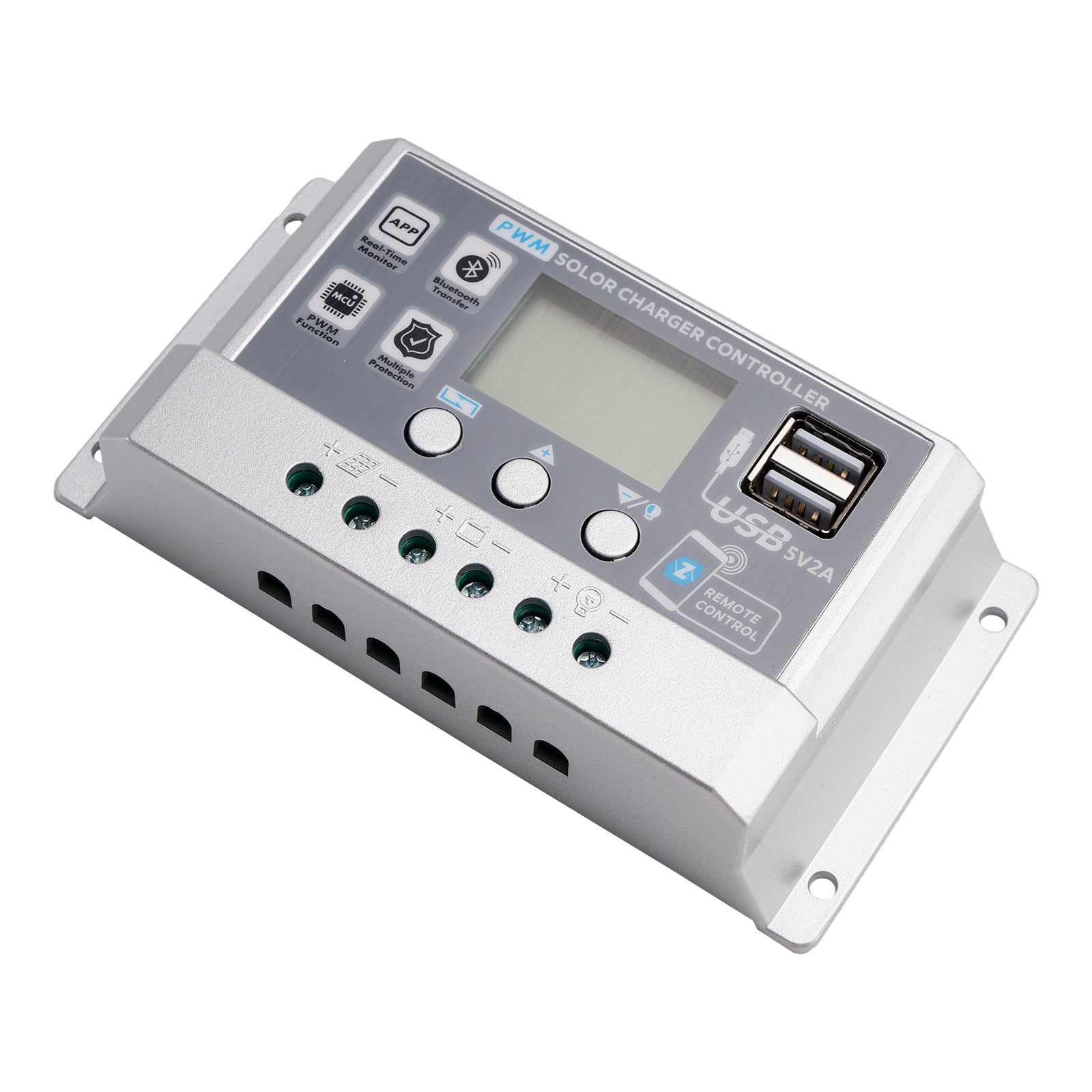

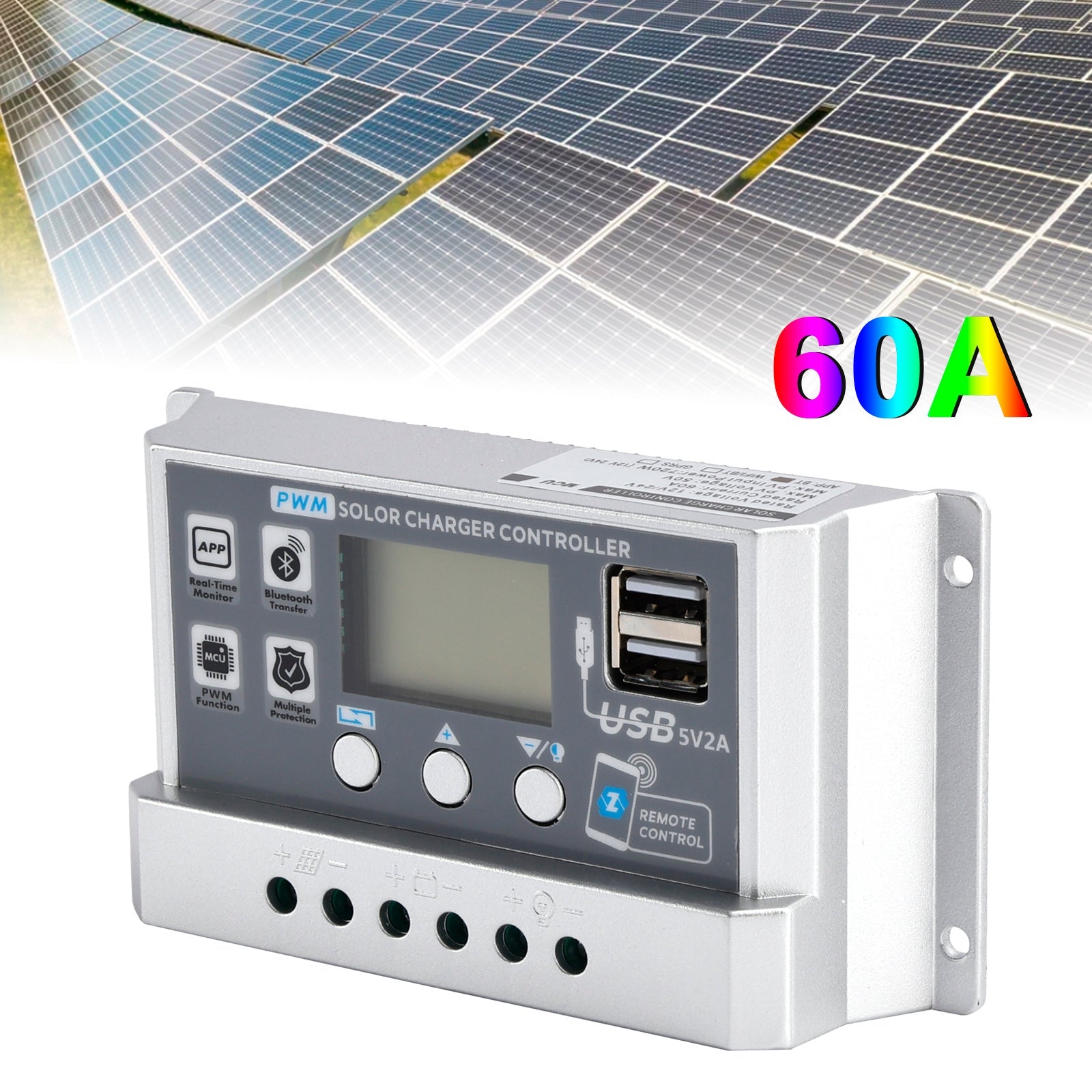

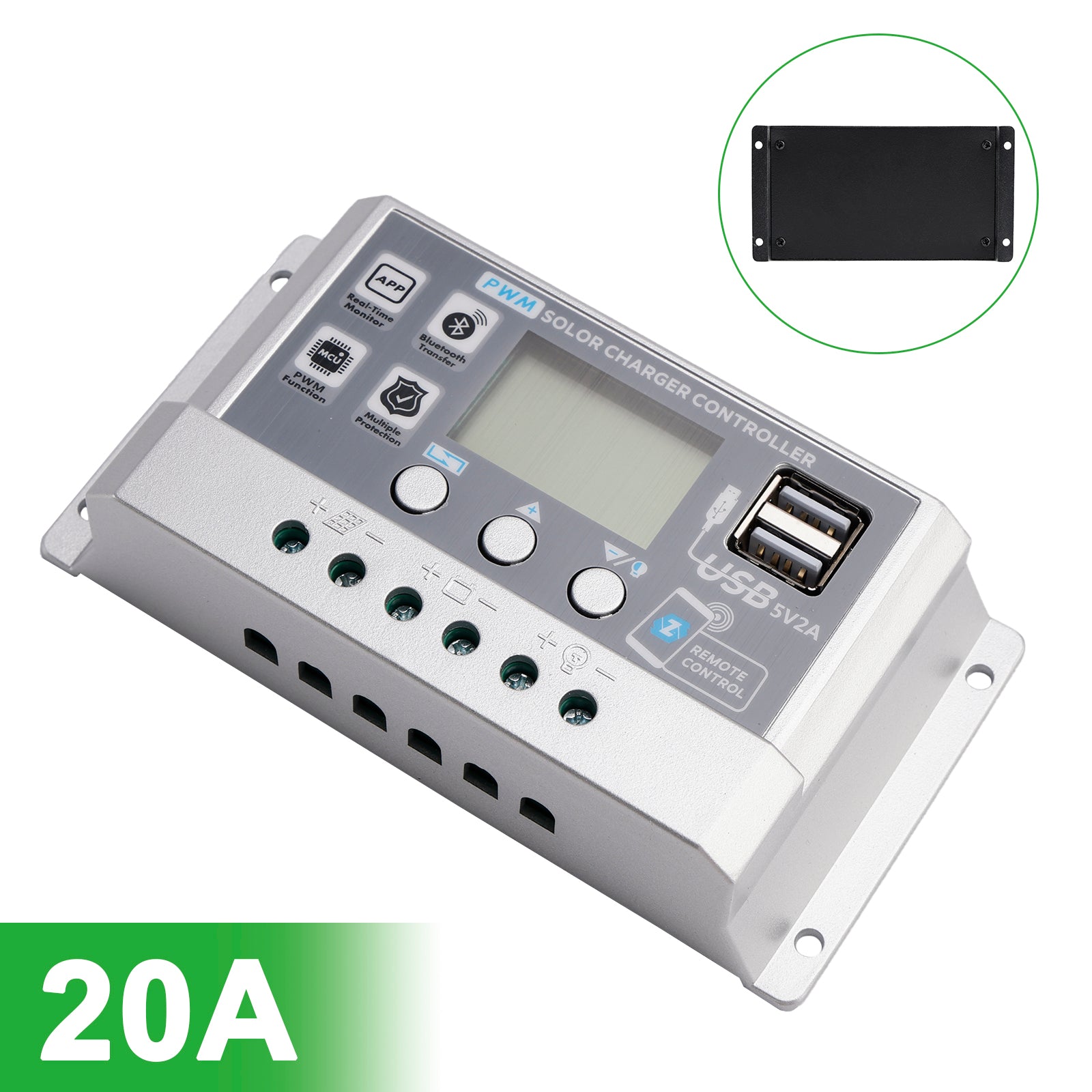

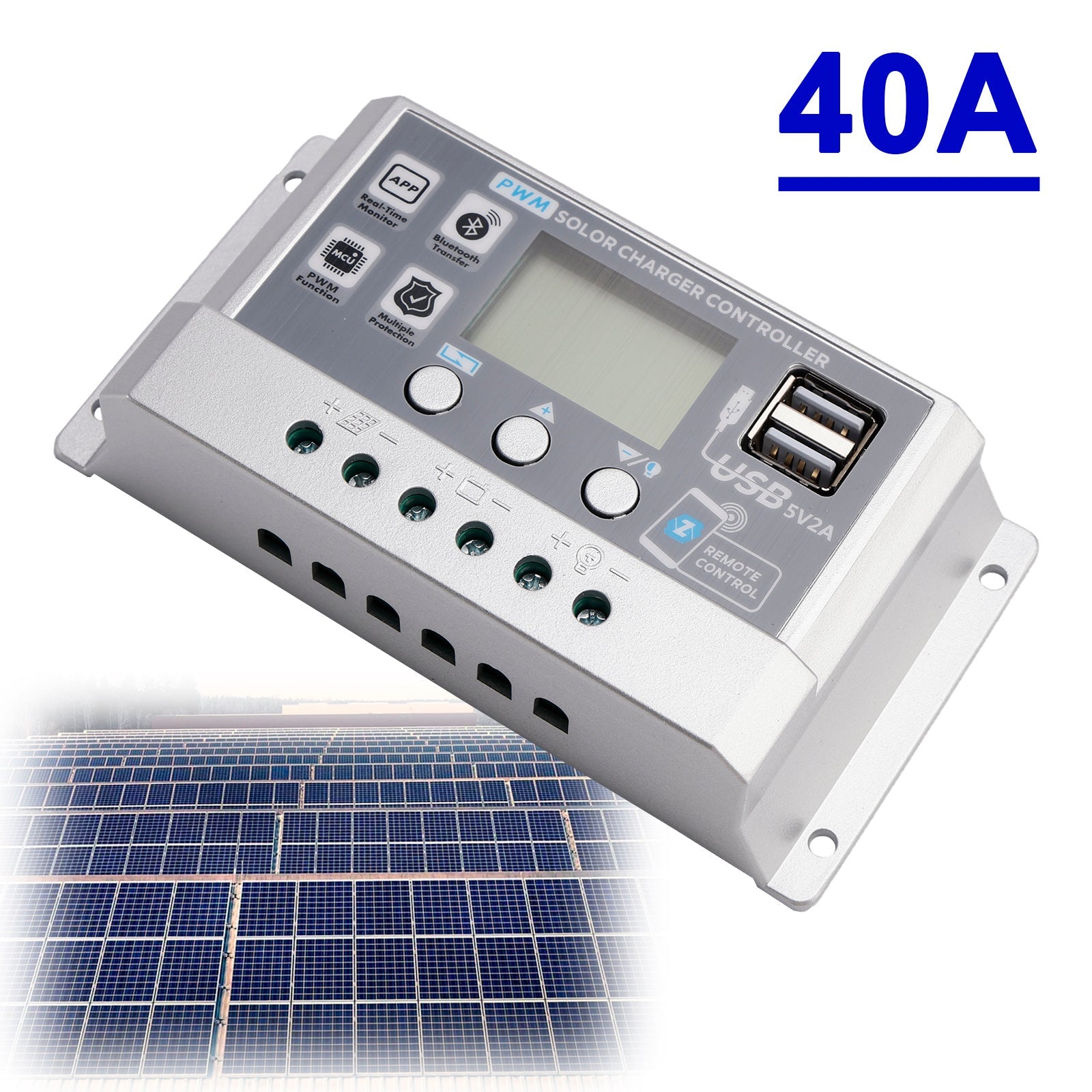

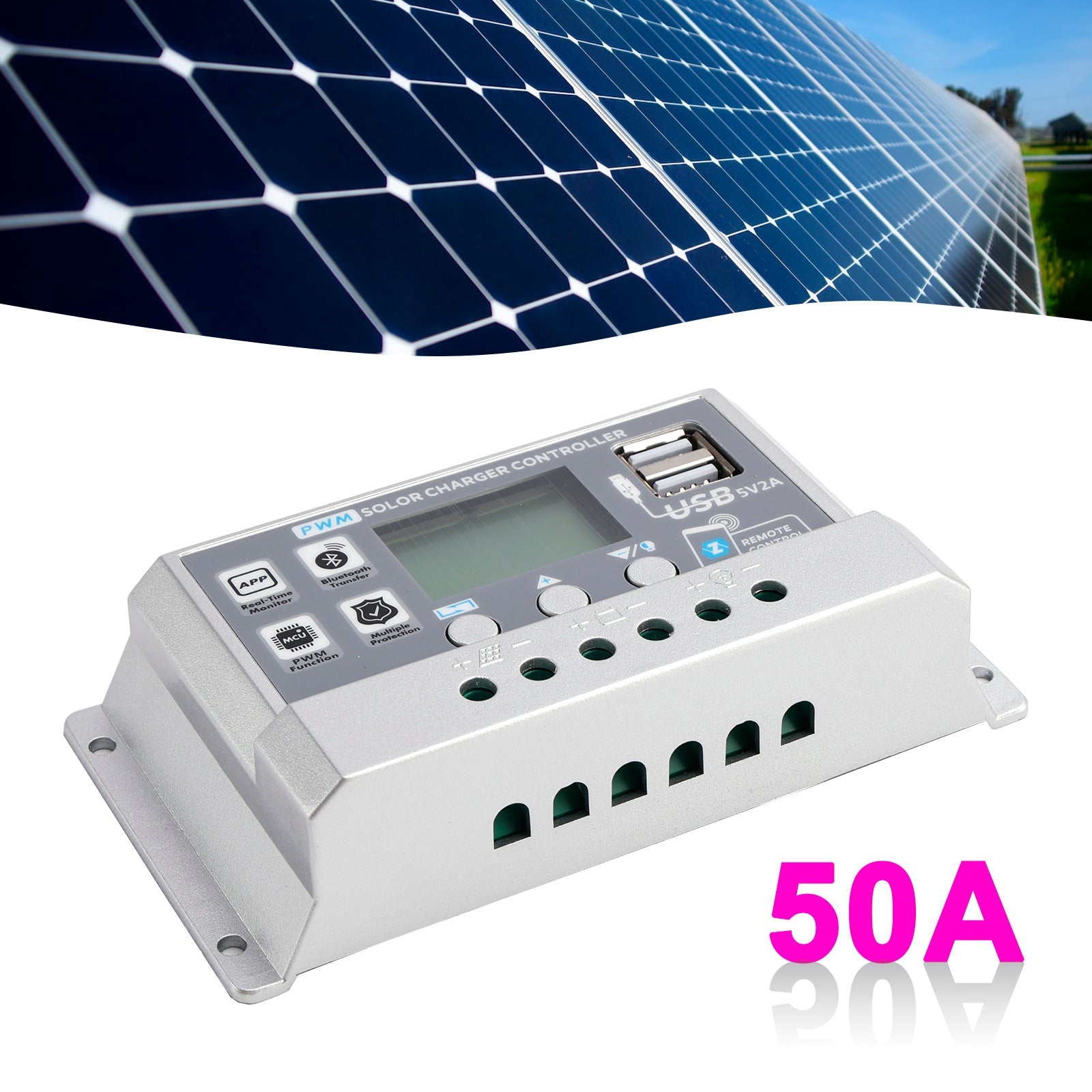

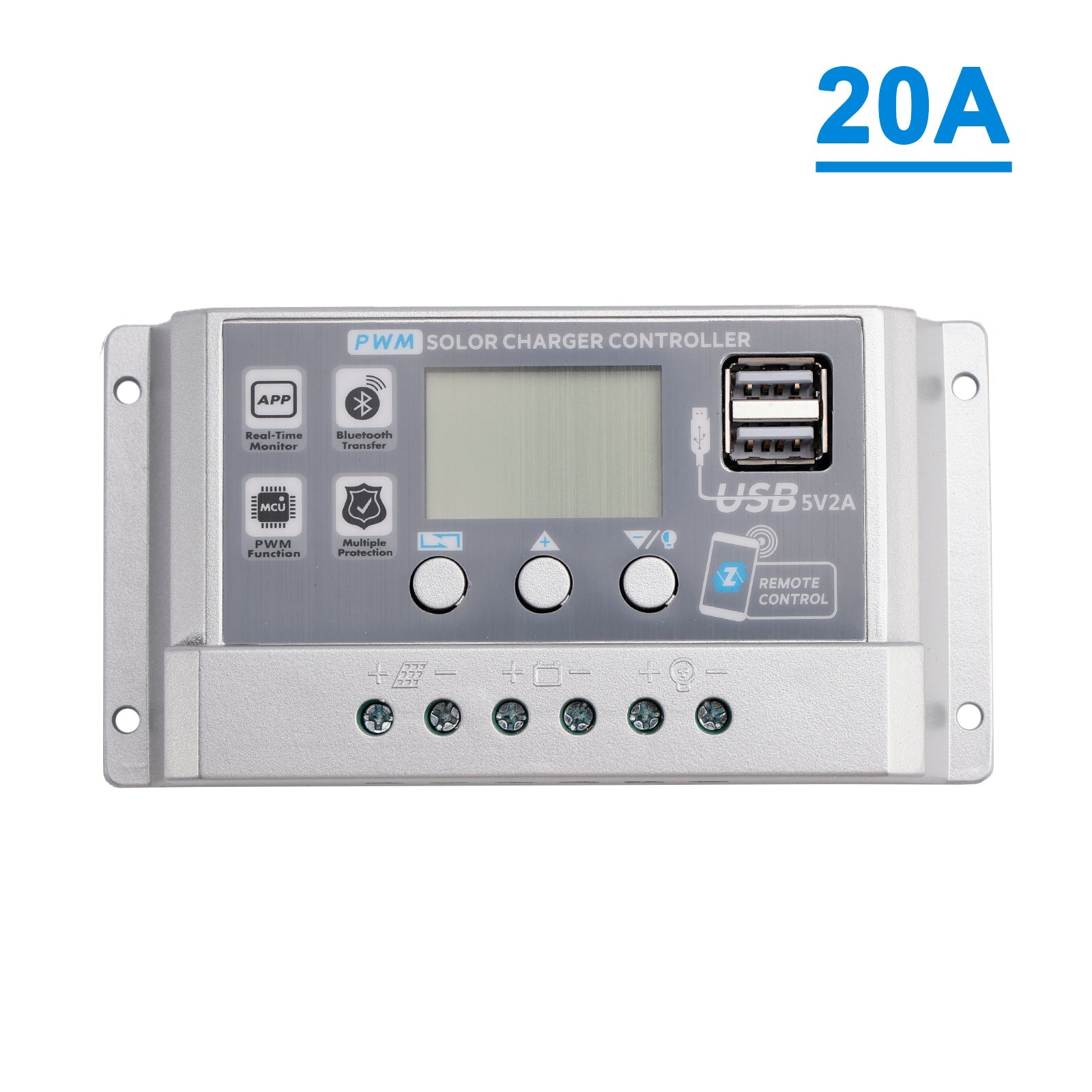

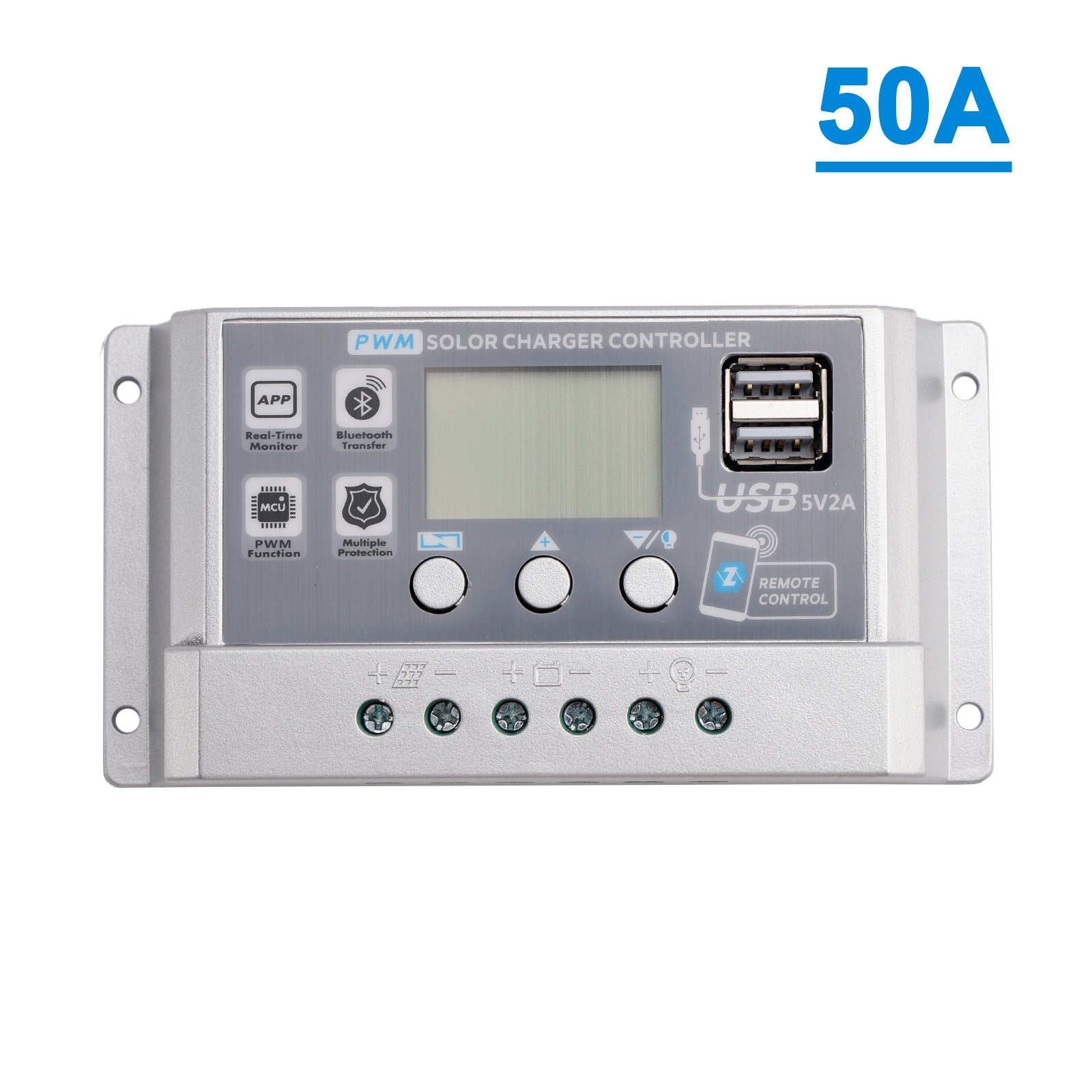

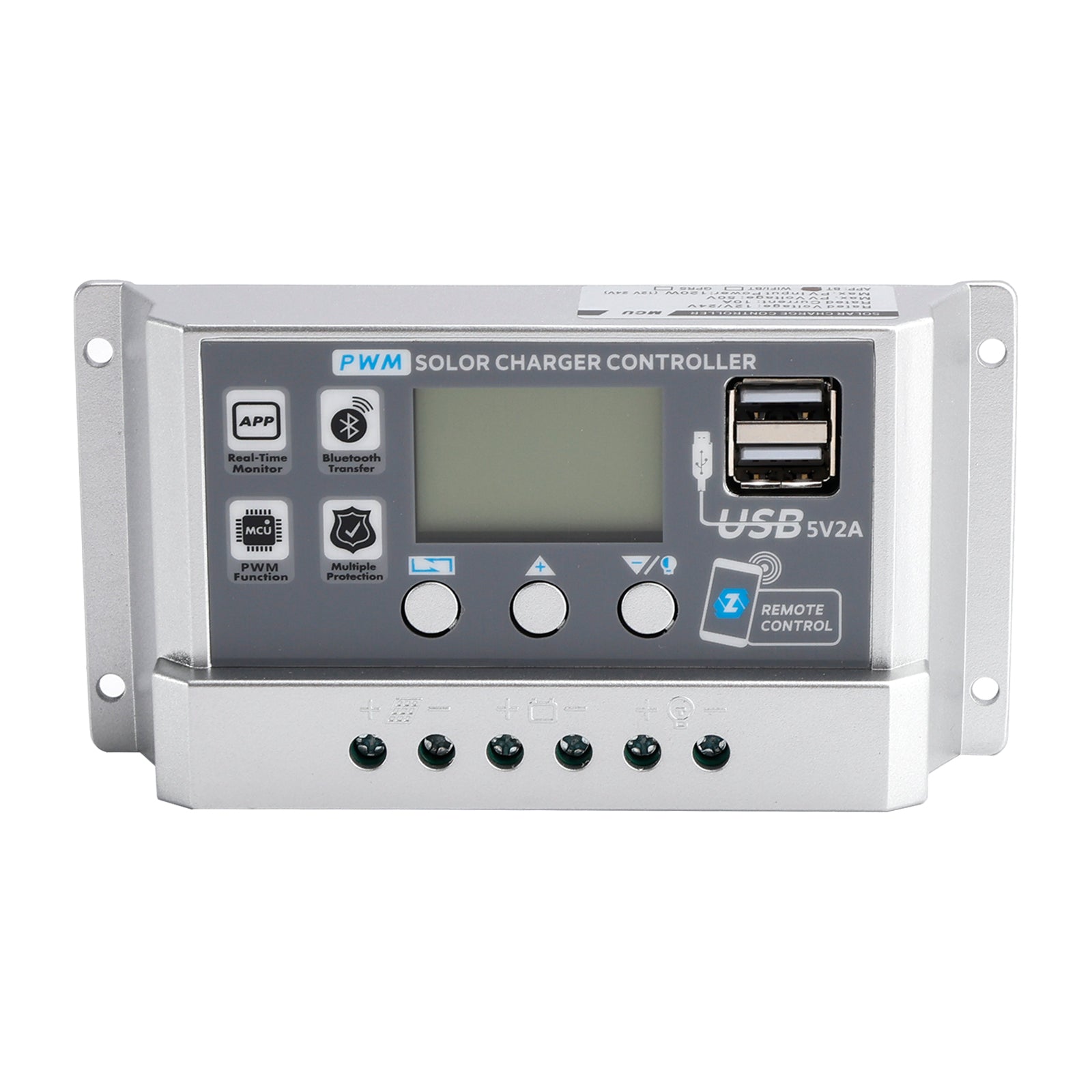

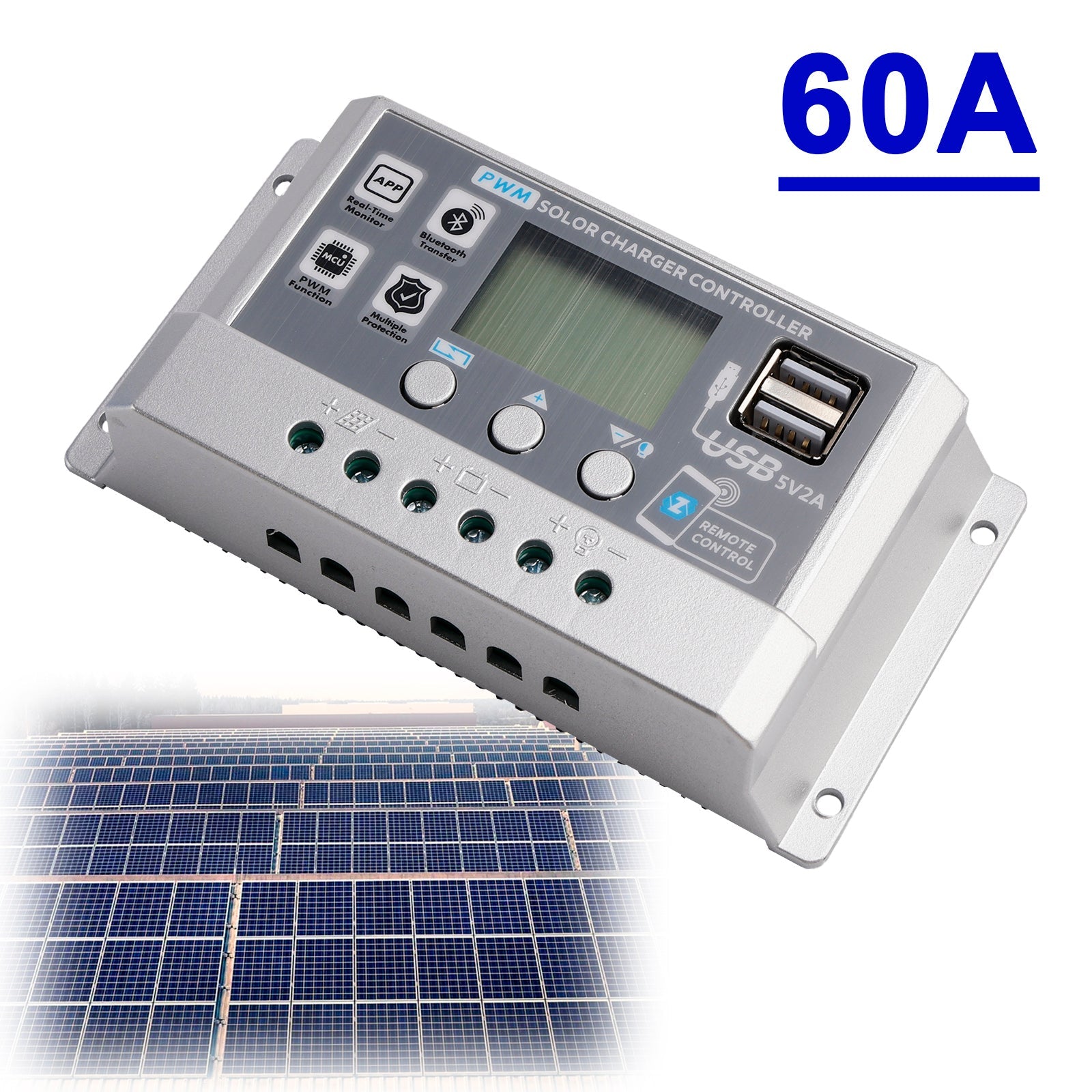

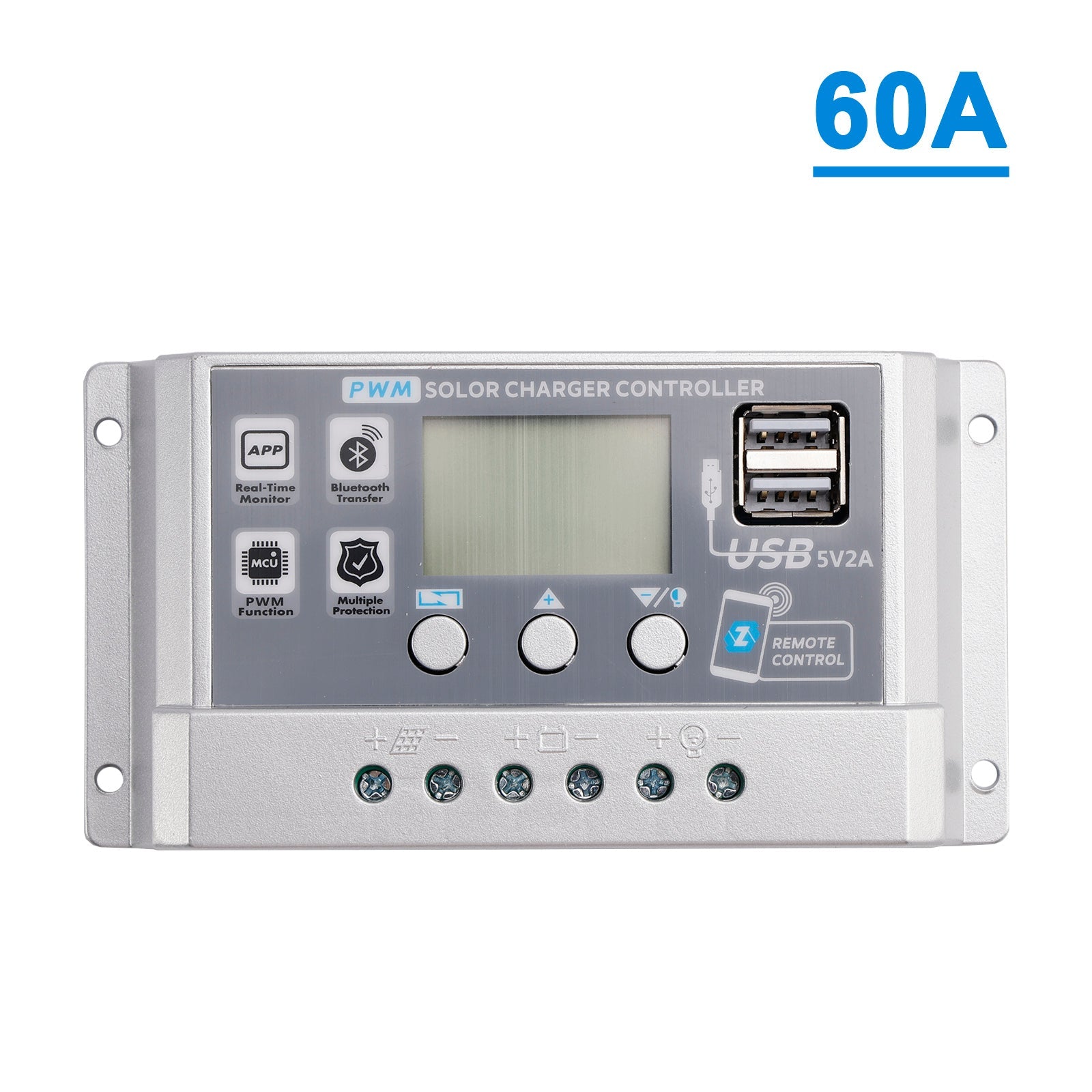

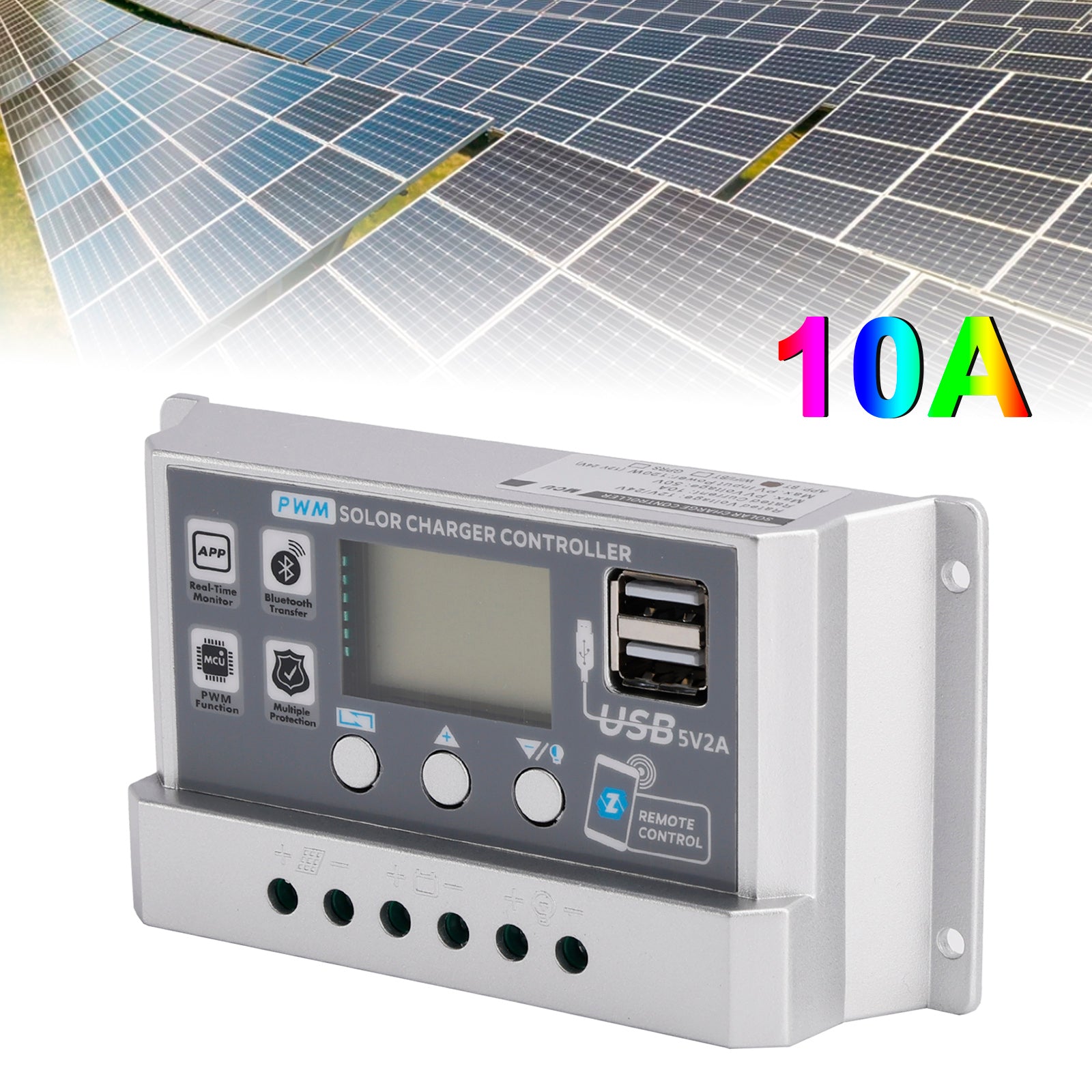

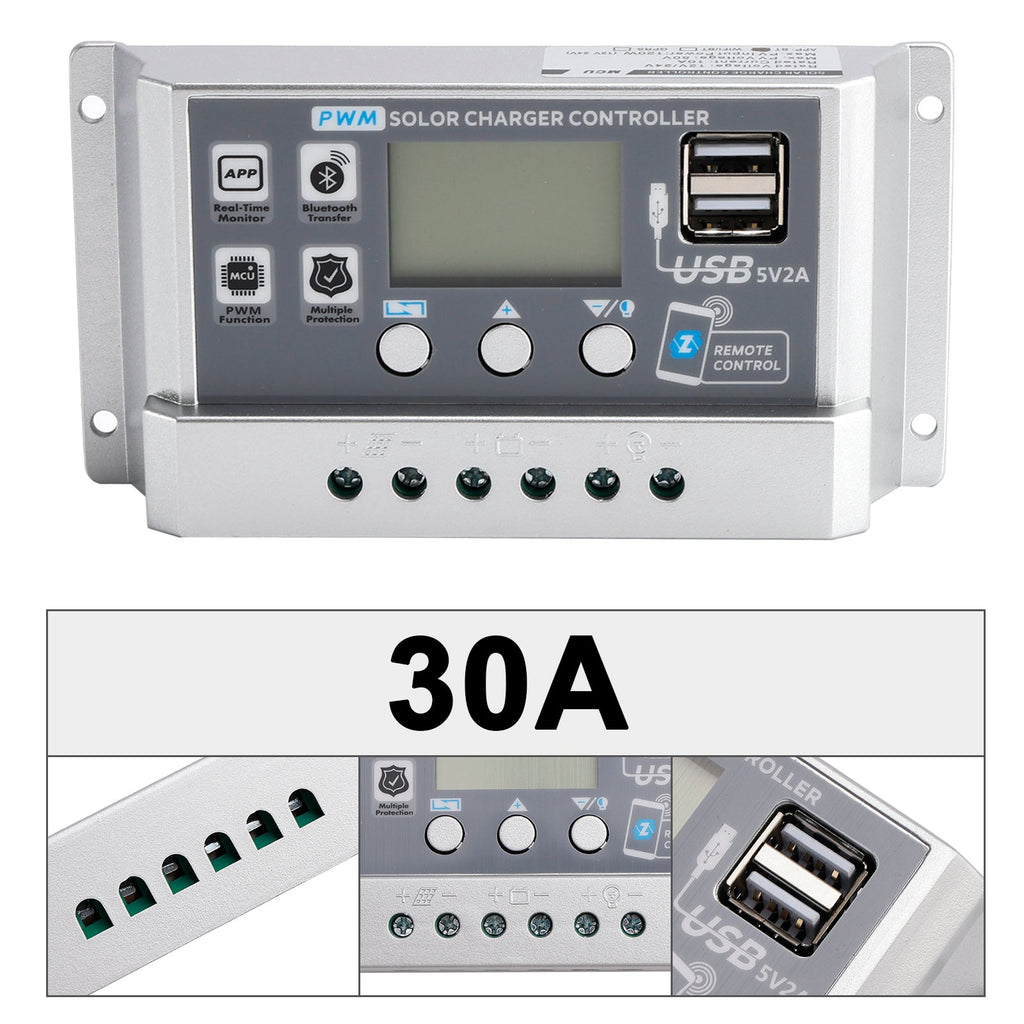

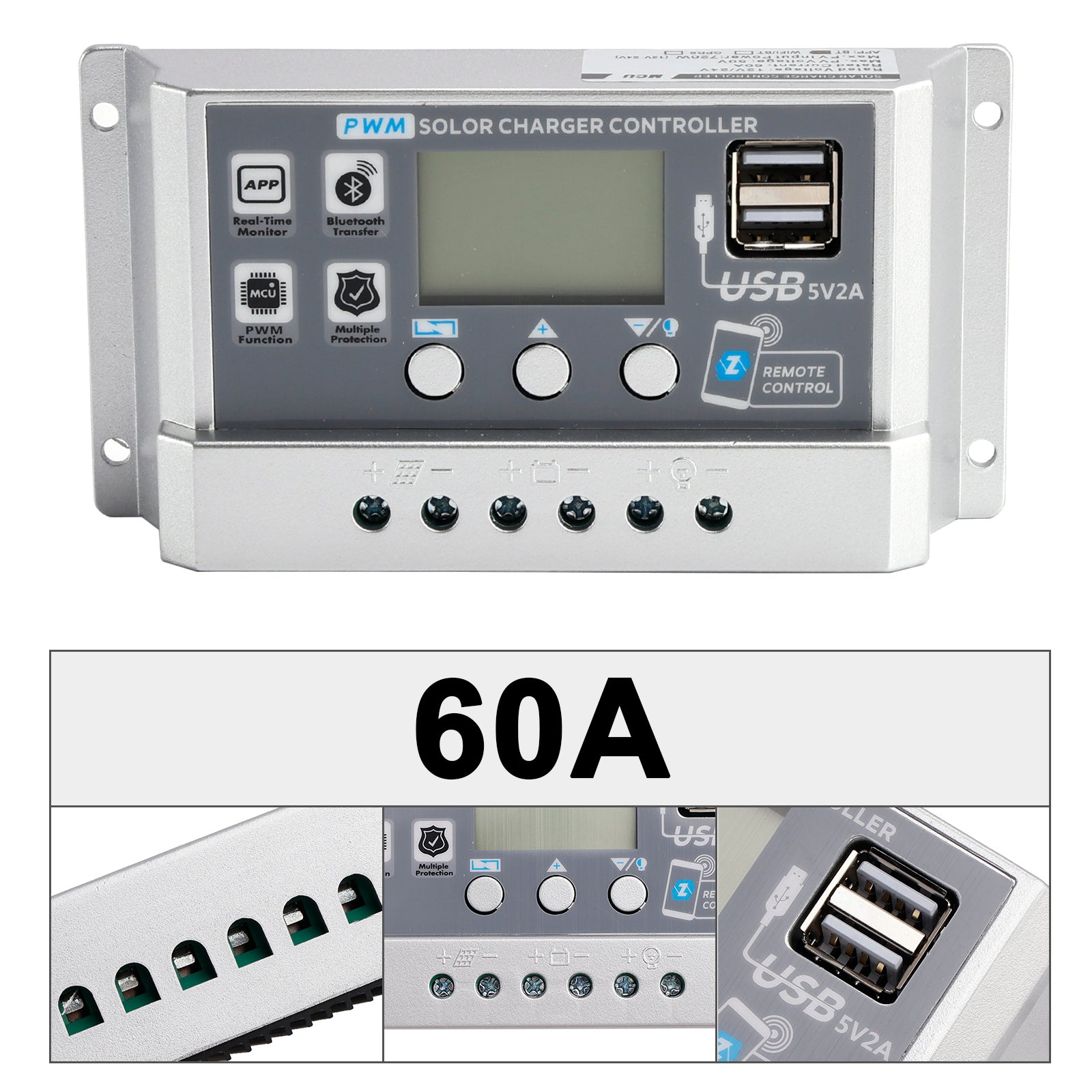

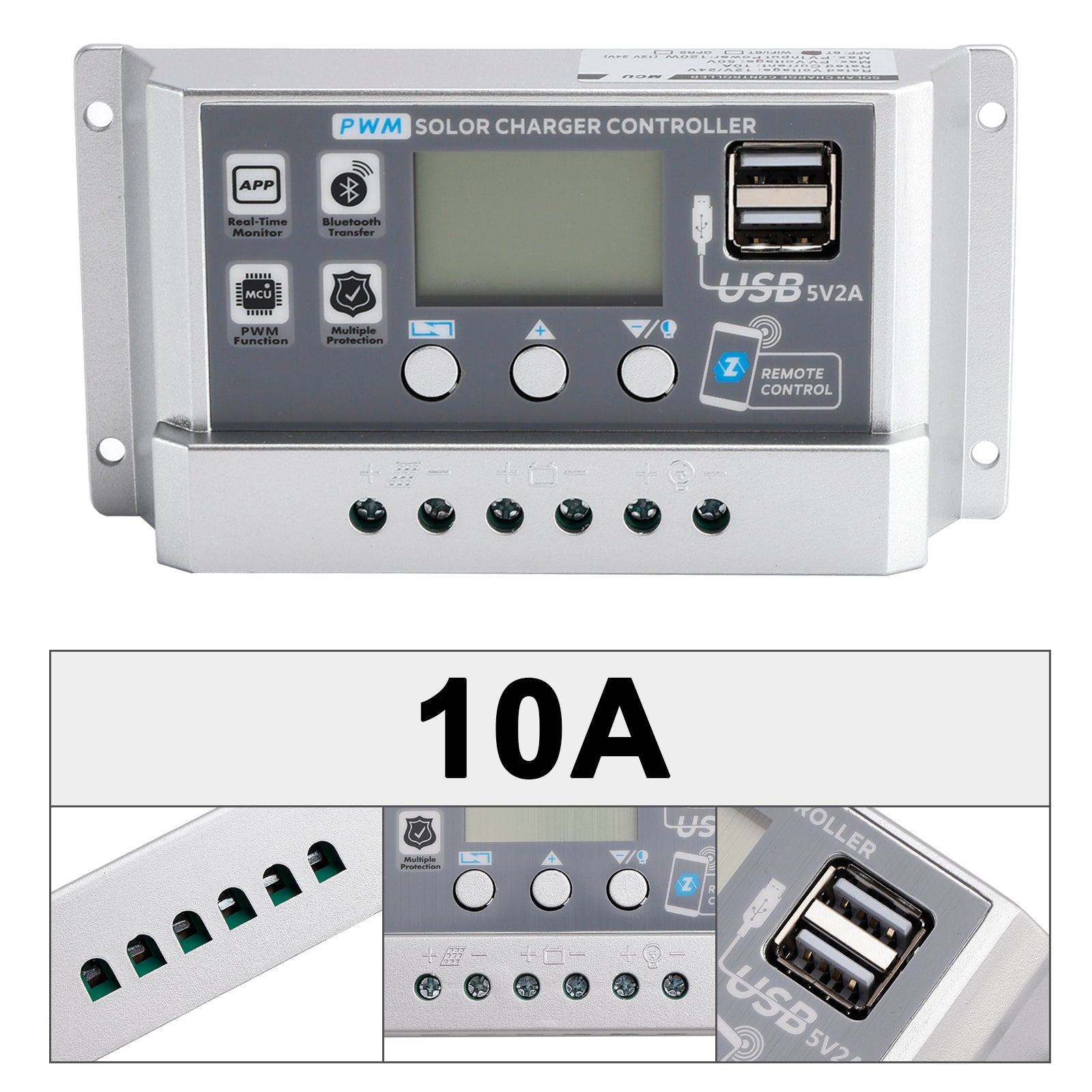

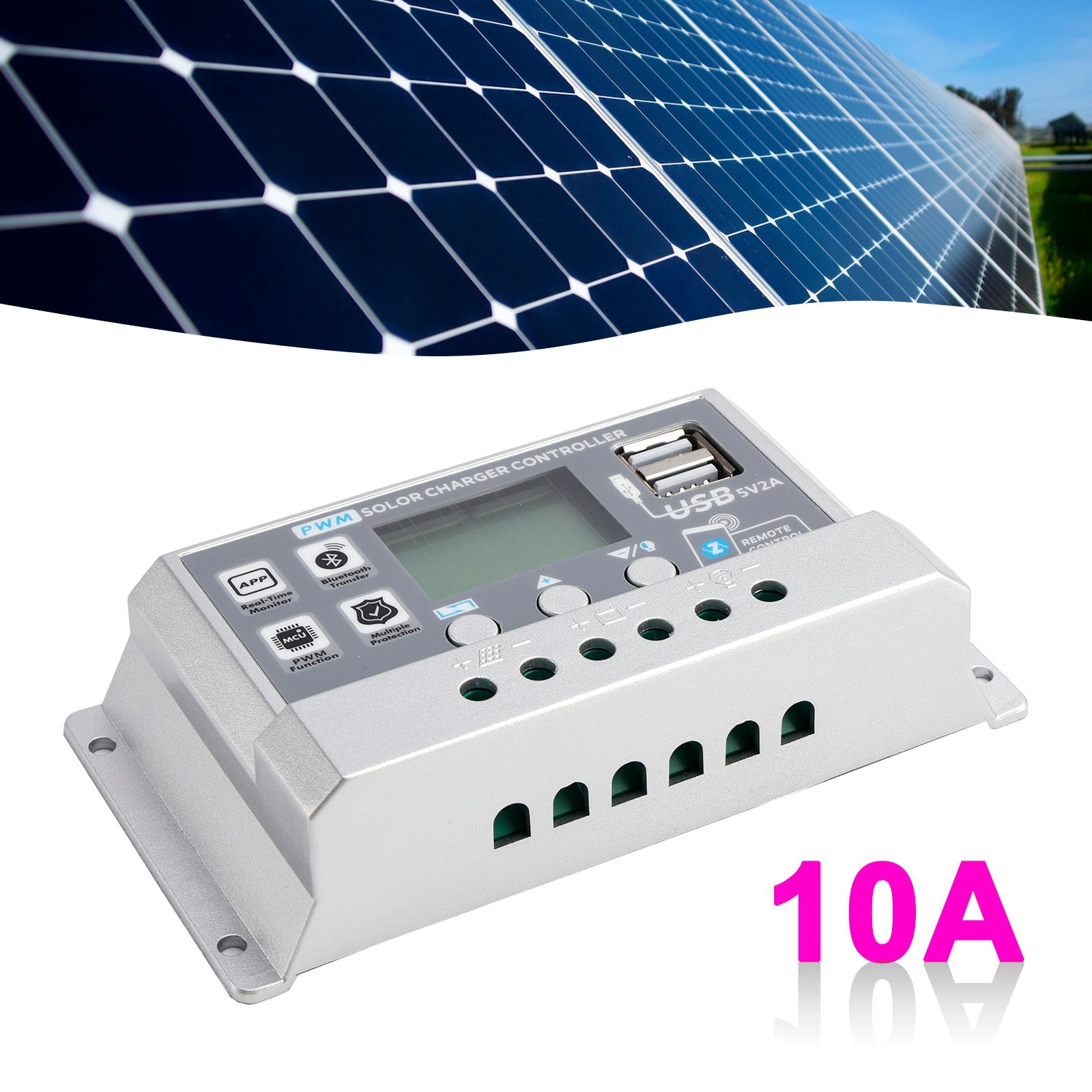

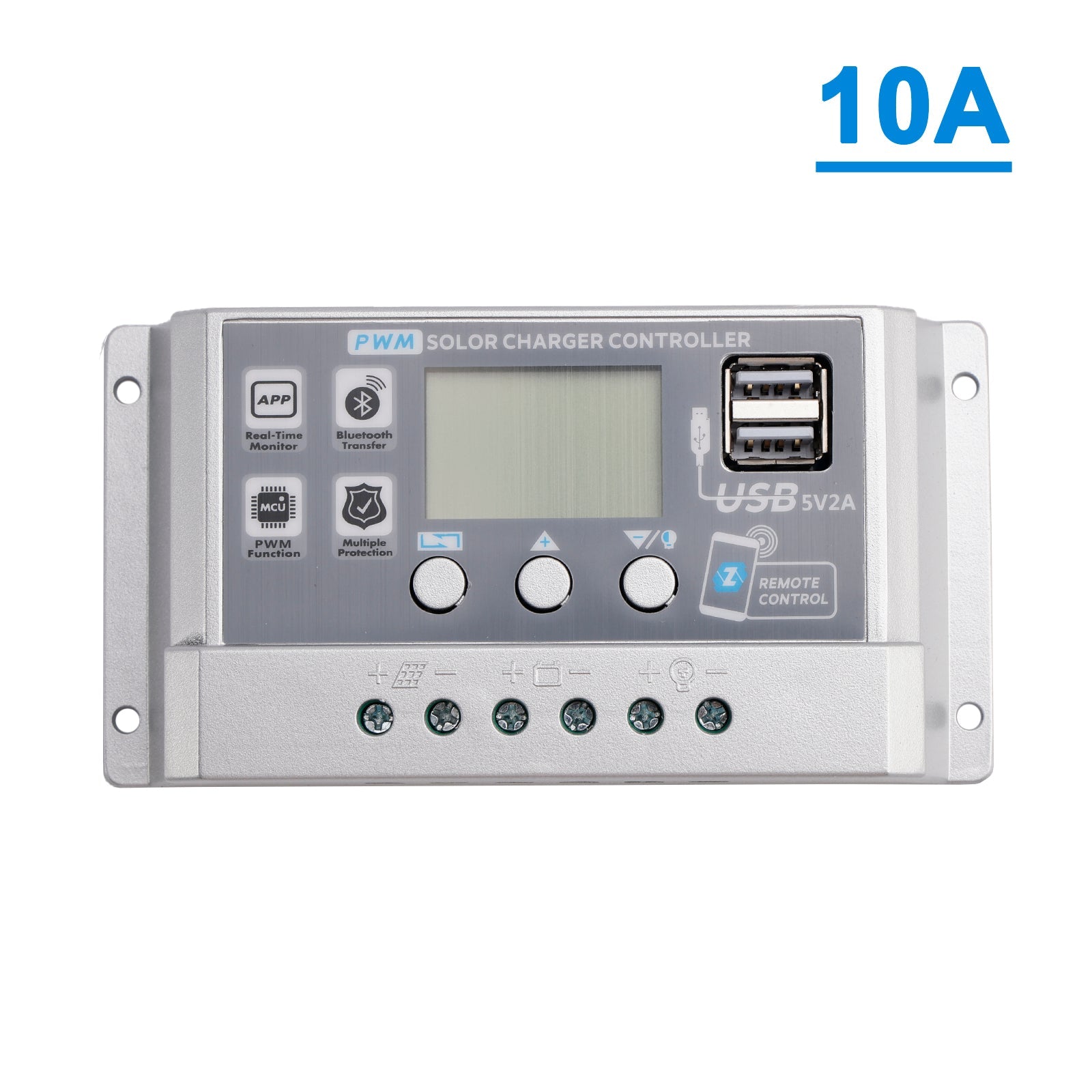

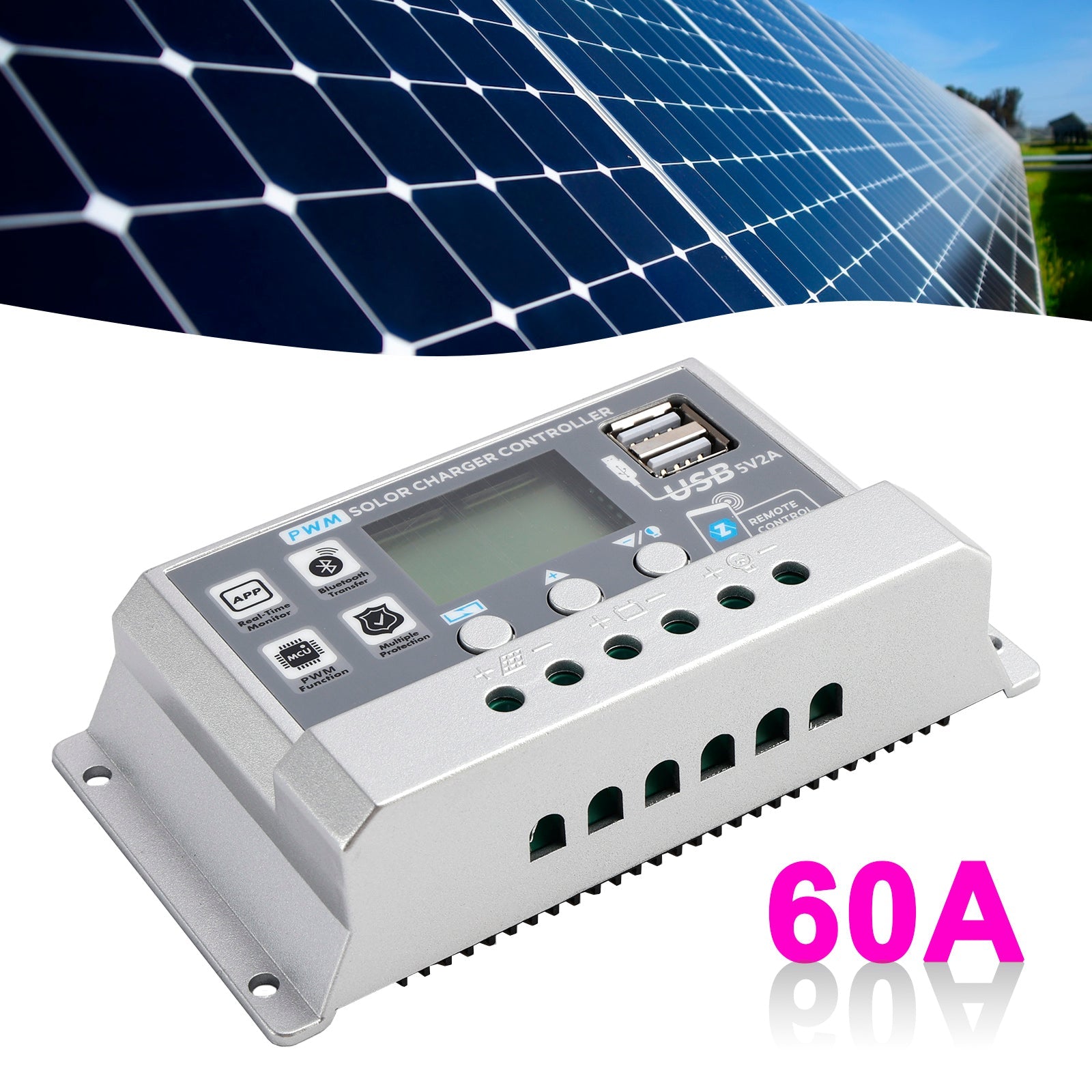

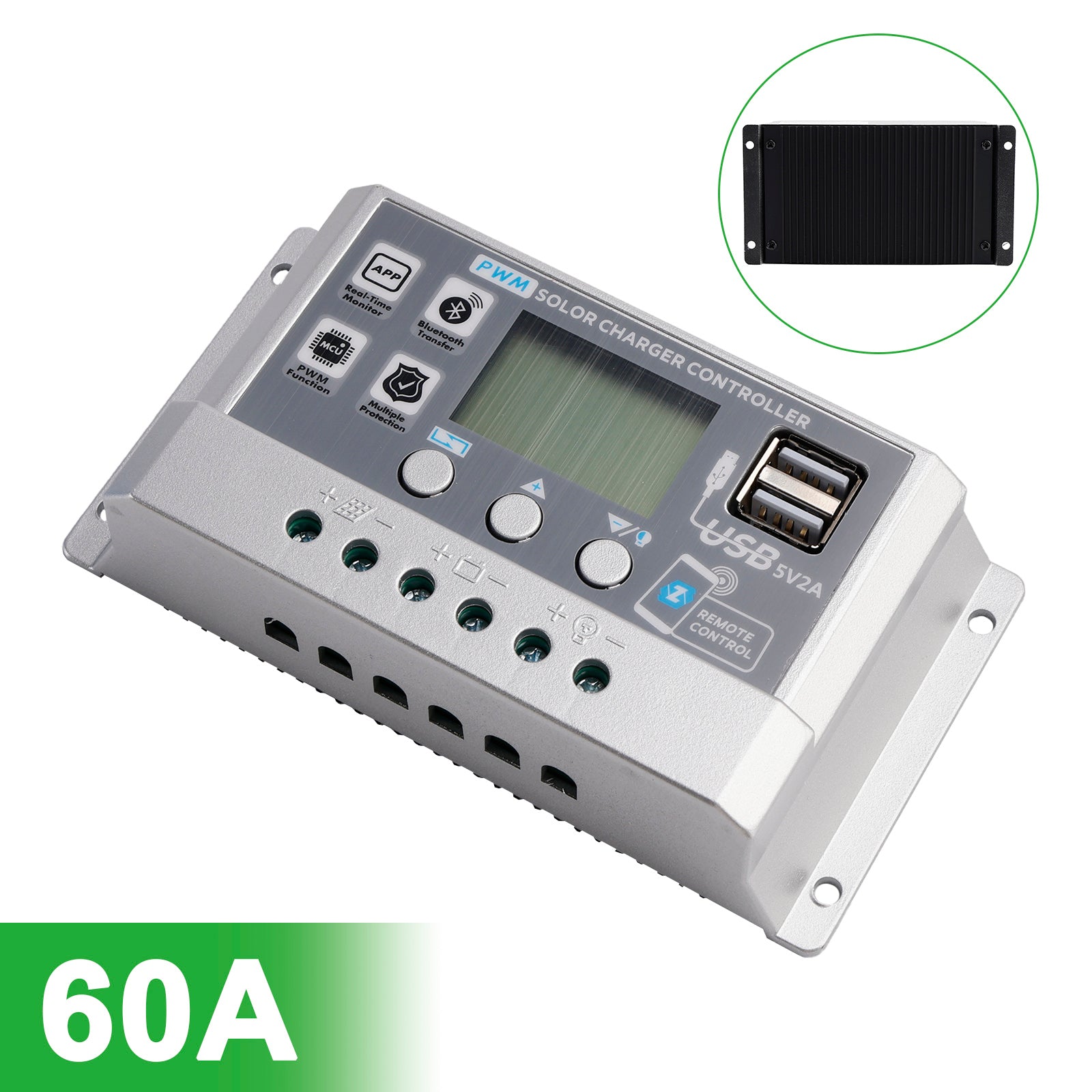

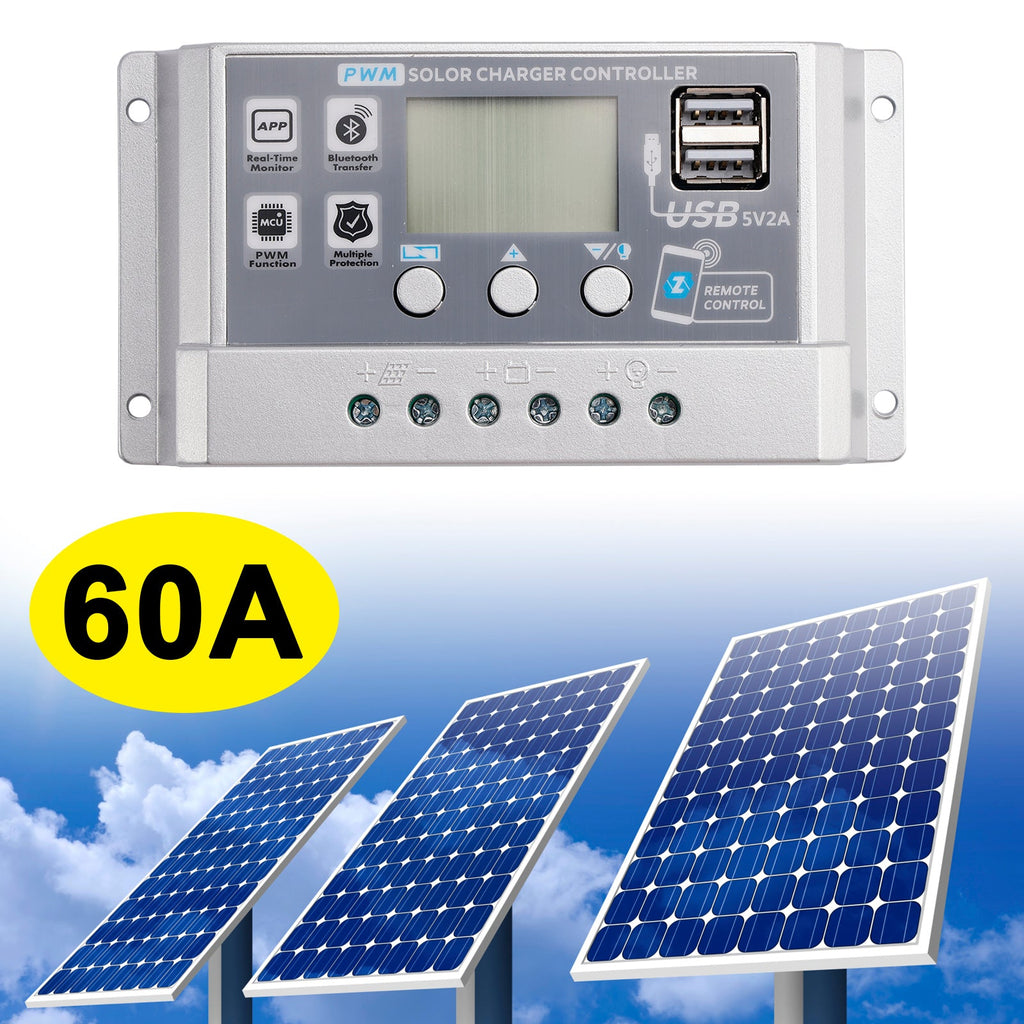

Contrôleur solaire PWM 10 A/20 A/30 A/40 A/50 A/60 A, application mobile, contrôle intelligent, contrôleur solaire 12 V/24 V, affichage du courant, contrôleur de lampadaire solaire, démarrage 0 V
Les spécifications :
1. Tension nominale : 12 V/24 V automatique

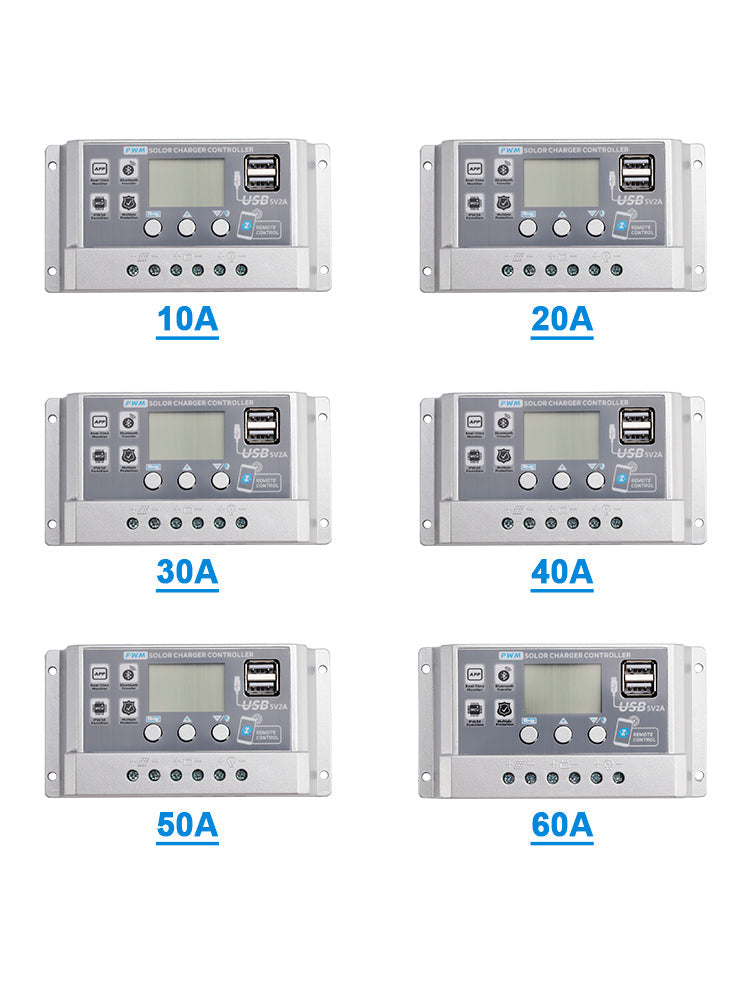

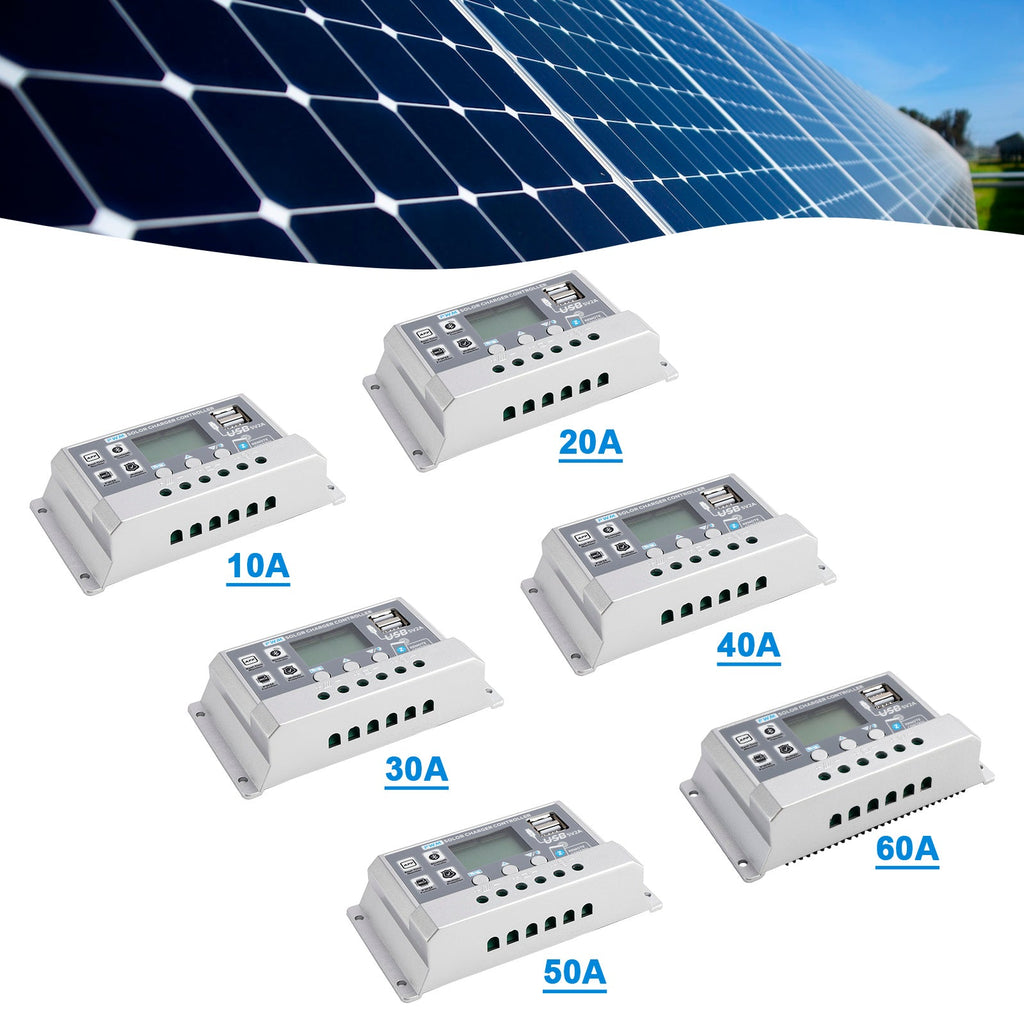

2. Courant de charge : 10 A/20 A/30 A/40 A/50 A/60 A
3. Courant de décharge : 10 A/20 A/25 A
4. Application : Contrôleur de système solaire
5. Taille : 134*70*35mm
6. Poids : 150 g
7. Courant de veille : <10 mA

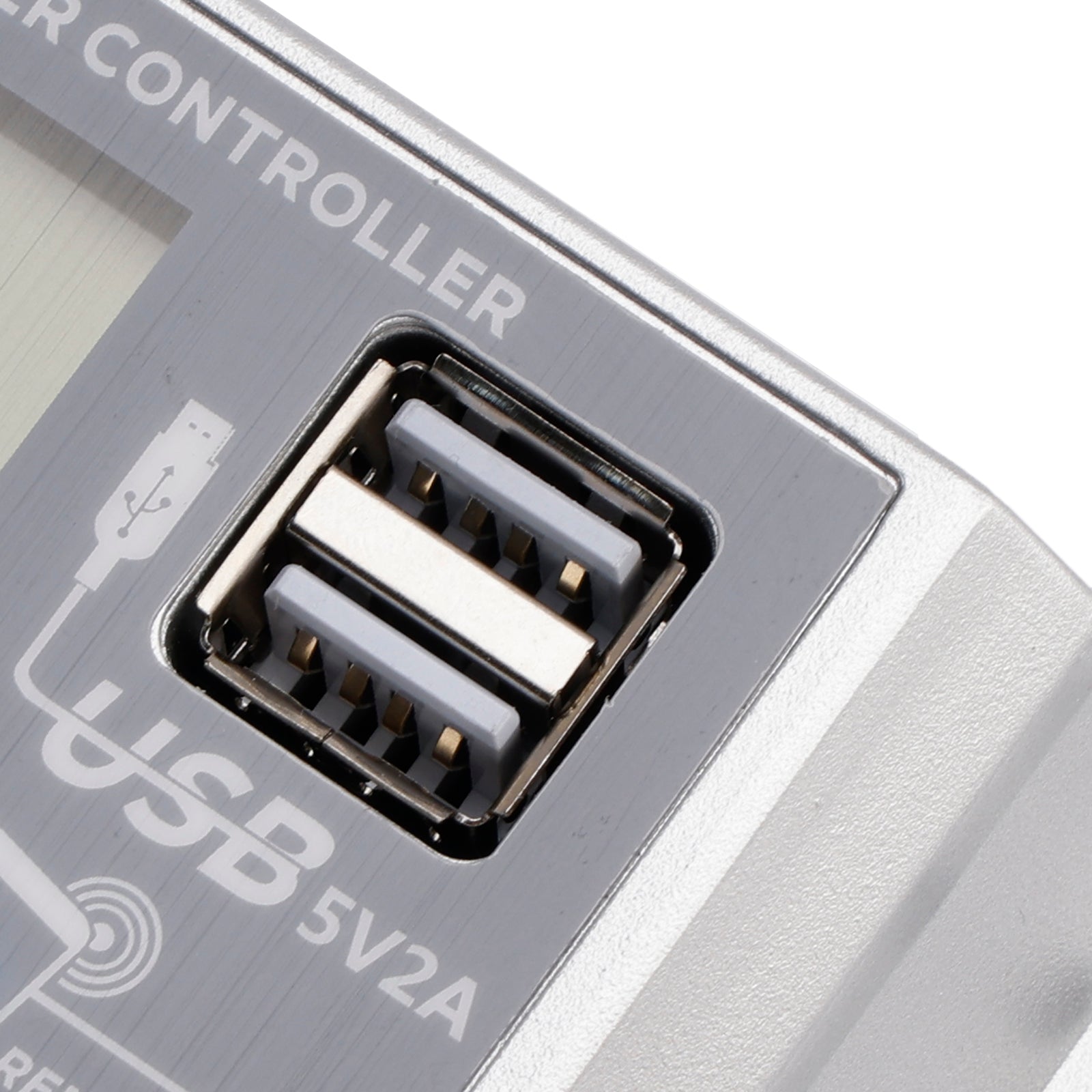

8. Sortie USB : 5 V/2 A MAX
9. Température de fonctionnement : -35～+60℃
Consignes de sécurité :
1. Ce contrôleur s'adapte automatiquement à 12 V/24 V ou règle manuellement le mode de charge de la batterie approprié. Lors de la première installation, assurez-vous que la batterie a une tension suffisante pour démarrer et régler automatiquement les paramètres du contrôleur.
2. Installez le contrôleur aussi près que possible de la batterie pour éviter une chute de tension causée par des fils trop longs et affecter le jugement de tension normal.
3. Ce contrôleur est adapté à la charge des batteries plomb-acide, solides, lithium, lithium fer phosphate et autres. Pour charger des batteries au lithium, il est important de bien connaître leurs caractéristiques et de régler les paramètres de charge après la connexion à l'alimentation avant utilisation. Par exemple : pour charger une batterie au lithium de 12 V, la protection de sortie est réglée à 9,5 V, la protection complète à 12,2 V et la tension de charge à 11,5 V en cas de chute de tension.
4. Ce contrôleur ne peut utiliser que des panneaux photovoltaïques comme source de charge. N'utilisez pas de courant continu ni d'autres sources d'alimentation comme source de charge.
5. Ce contrôleur génère de la chaleur lors de son fonctionnement. Veillez à l'installer sur une surface plane et bien ventilée.
6. Lors de la charge des batteries au lithium, vous devez porter un panneau de protection de batterie et assurez-vous de choisir des produits de fabricants de batteries au lithium certifiés et conformes aux exigences nationales. La charge directe sans panneau de protection est strictement interdite et la modification non autorisée des packs de batteries au lithium pour la charge est strictement interdite.

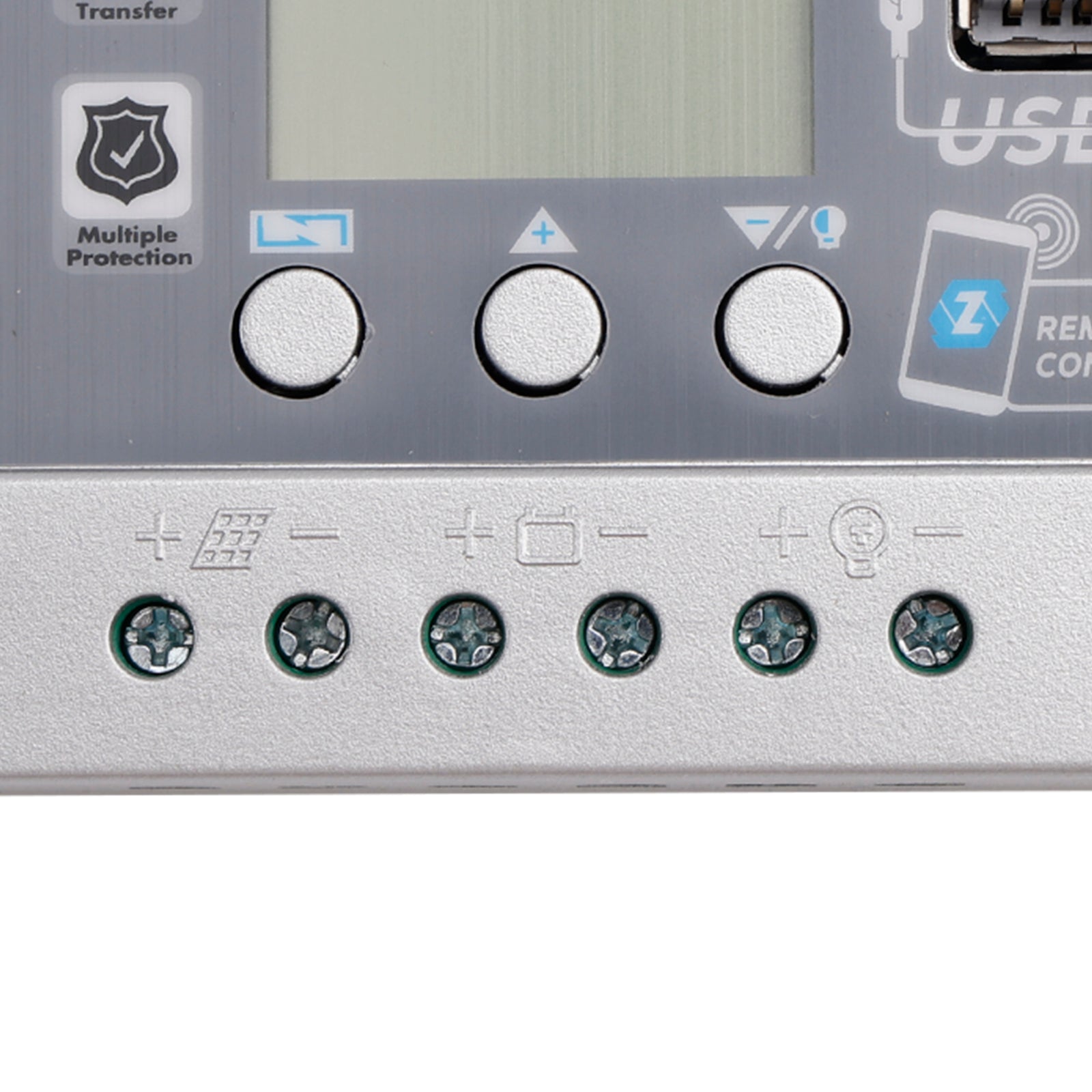

Connexion système

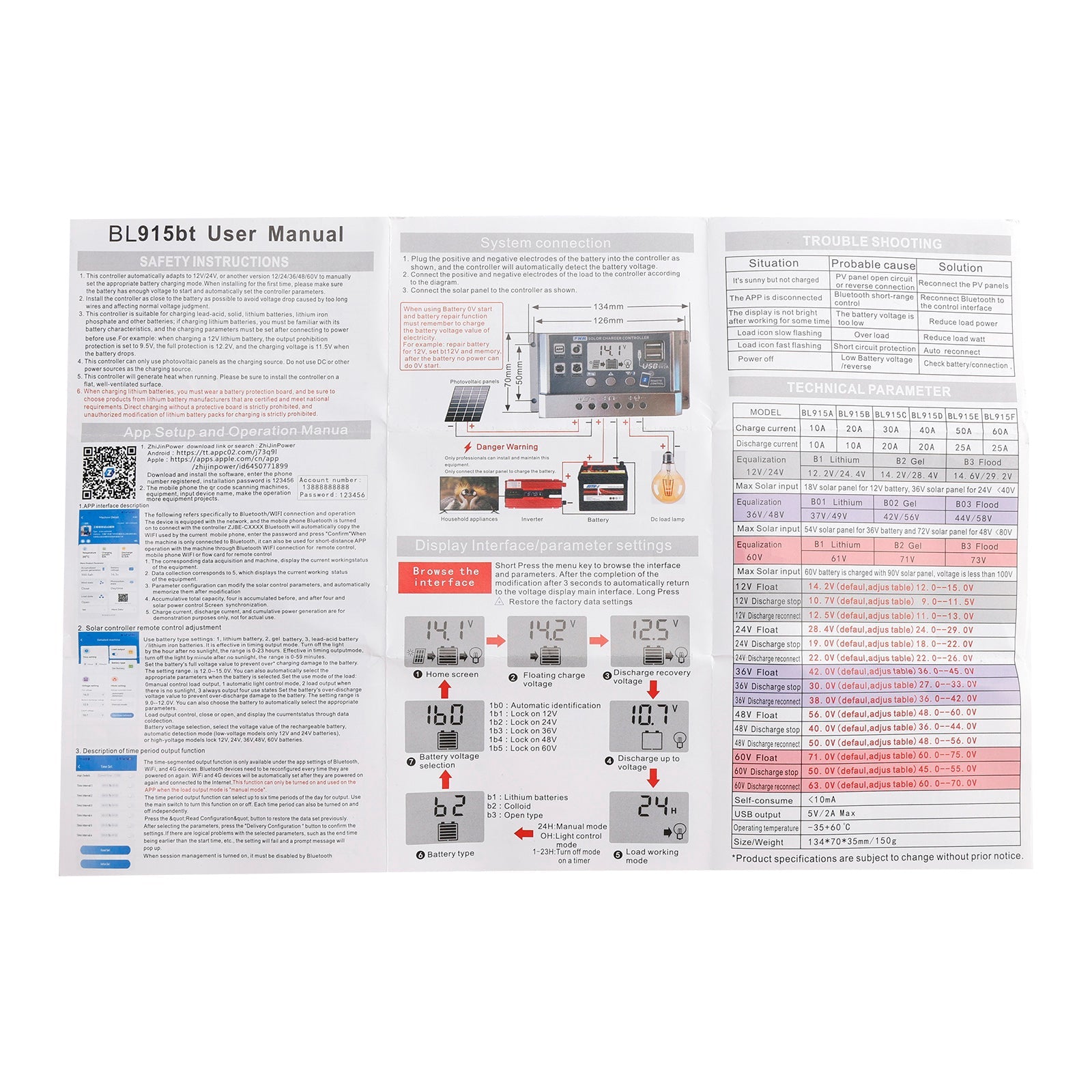

1. Connectez les pôles positif et négatif de la batterie au contrôleur comme indiqué dans le manuel, et le contrôleur détectera automatiquement la tension de la batterie.
2. Connectez les pôles positif et négatif de la charge au contrôleur comme indiqué dans le manuel, et veillez à ne pas les connecter à l'envers.
3. Connectez les pôles positif et négatif du panneau solaire au contrôleur comme indiqué dans le manuel.
Note:
Lors de l'utilisation de la fonction de démarrage et de réparation de la batterie 0 V, n'oubliez pas de charger la valeur de tension de la batterie en électricité.
Par exemple : réparer la batterie pour 12 V, régler bt12V et la mémoire après que la batterie n'a plus d'alimentation peut démarrer à 0 V.
Emballage inclus:
1x contrôleur solaire PWM
1 x Manuel d'utilisation
Garantie:
Retours : Les clients ont le droit de demander un retour dans les 60 jours suivant la réception du produit
Expert en ligne 24h/24 : résolvez vos problèmes d'installation et de produit
